Befestigungssysteme für Verblendfassaden

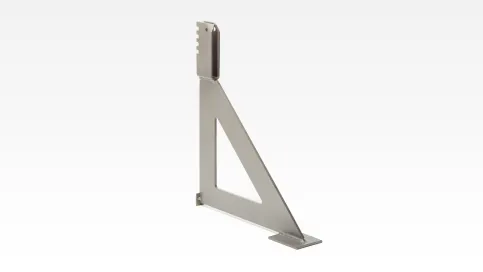

Die Verblenderkonsolen JVAeco+ ermöglichen eine zuverlässige Befestigung verschiedener Verblendfassaden an sämtlichen Gebäudetypen. Aufgrund ihrer innovativen konstruktiven Merkmale tragen diese Verblenderkonsolen zur Reduzierung des Energieverlustes bei. Die unterschiedlichen Ausführungsvarianten sind auf diverse Anwendungsbereiche abgestimmt. Sie eignen sich unter anderem für den Einsatz in Normalwandbereichen sowie in Randbereichen und dienen zudem der Stabilisierung von Gebäudeöffnungen und Außenecken.

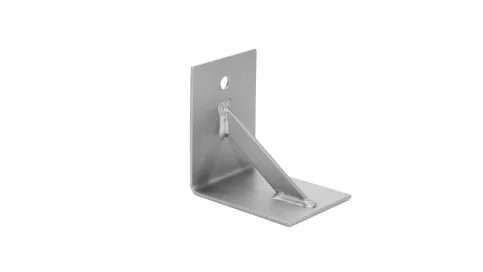

Die Winkelkonsolen des Typs JL stellen eine einfache und effiziente Lösung zur Abfangung dar. Diese Konsolen bieten eine horizontale Verstellbarkeit, jedoch keine vertikale. Sie werden an durchlaufenden Ankerschienen oder Dübelverbindungen befestigt. Die Konsolen der Variante JL-F+ sind Winkelkonsolen, die ohne Diagonalverstrebungen konstruiert sind, um geringe Schalenabstände zu ermöglichen und eine variable Verteilung der Verblender auf der Konsole zu gewährleisten. Der Typ JL-DF+ hingegen ist mit diagonalen Aussteifungen ausgestattet, um eine sichtbare Abfangung zu realisieren, die eine vollständig abgedeckte Luftschicht und Dämmung bietet. Des Weiteren sind die Winkelkonsolen JL-DN+ als Einzelkonsolen konzipiert, ebenfalls mit Diagonalaussteifung.

Die Einmörtelkonsole JMK+ ist ein innovatives System zur nachträglichen Befestigung von Verblendmauerwerk an bestehenden Gebäuden mit Mauerwerkswänden. Um die Konsolen zu installieren, müssen ausreichend tiefe Auflagertaschen in das tragende Mauerwerk gebohrt oder gestemmt werden. Anschließend werden die Konsolen mithilfe von Quellbeton eingemörtelt, was eine sichere Übertragung hoher Lasten gewährleistet. In Kombination mit dem umfangreichen Zubehör stellt die JMK+ Konsole eine optimale Lösung für die Sanierung denkmalgerechter Altbaufassaden dar. Die verschiedenen Ausführungsvarianten sind für unterschiedliche Anwendungsbereiche geeignet, einschließlich Normalwandbereichen, Randbereichen sowie zur Unterstützung von Gebäudeöffnungen und Außenecken.

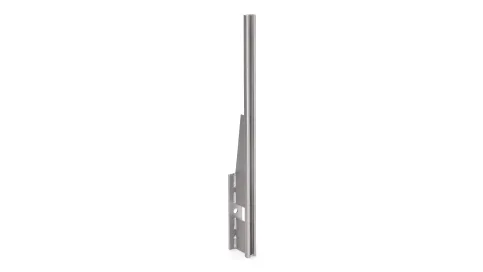

Stahlbeton-Flachdächer unterliegen Verformungen infolge von Temperaturbeanspruchungen und Lasten. Aus diesem Grund werden solche Flachdächer in der Regel gleitend auf den darunterliegenden Wänden aufgelagert. Es ist jedoch zu beachten, dass Verblendmauerwerk, das bis zur Oberkante des Daches geführt wird, nicht im Bereich der Attika verankert werden darf. Dies liegt daran, dass das Verblendmauerwerk nicht in der Lage ist, die Verformungen der Attika ohne Beschädigung aufzunehmen. Daher gewährleisten die Attika-Verblendanker JAV die Stabilität des Verblendmauerwerks bis zur Oberkante der Attika, indem sie im Ringbalken der unteren Wand verankert werden.

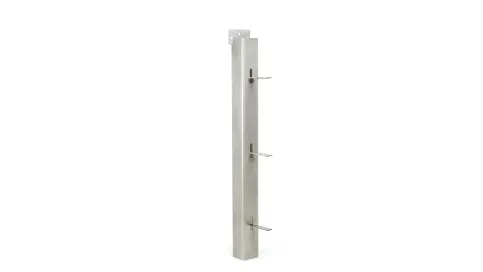

Windposts übernehmen eine zentrale Funktion bei der Aussteifung von Verblendmauerwerk in Stahlbetonskelettbauten. Sie sind so konzipiert, dass sie horizontale Lasten aus Winddruck und Windsog zuverlässig in die tragende Struktur ableiten. Die Befestigung erfolgt in der Regel an Stahlbetonriegeln oder an den Stirnseiten von Deckenplatten. Durch ihre Positionierung überbrücken sie wärmetechnisch sensible Bereiche wie die Dämmebene oder nichttragende Leichtbauwände. Damit ermöglichen sie eine durchgängige Fassadengestaltung bei gleichzeitig hoher struktureller Integrität – insbesondere bei Lochfassaden und im energieeffizienten Bauen.

Brüstungsanker spielen eine wesentliche Rolle im Fassadenbau, da sie zur Befestigung von Fertigteilen im Stahlbeton dienen. Diese Anker bestehen aus einem Hutprofil, an dessen Ende vier Bewehrungsstäbe angeschweißt sind. Sie finden insbesondere Anwendung bei Gitter- und Bandfassaden, für die häufig Sichtbetonelemente, wie beispielsweise Brüstungsplatten, vor den Geschossdecken montiert werden. In der Regel werden zwei Brüstungsanker pro Brüstungsplatte installiert, um eine gleichmäßige Verteilung der Belastungen zu gewährleisten. Die Befestigung der Brüstungsanker an den Stahlbetondeckenplatten erfolgt entweder über entsprechende Ankerschienen, wie die JTA, oder durch geeignete Dübel.
