Elektroinstallation im Boden

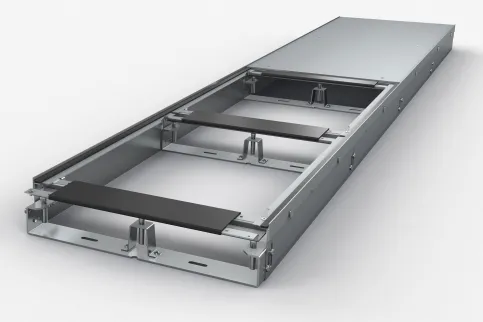

Das estrichbündige Kanalsystem UEBS ist für vielfältige Anforderungen in trocken und feucht gepflegten Räumen ausgelegt. Durch seine Modularität erfüllt es nicht nur die Standardanforderungen, sondern kann auch bei erhöhten Trittschallanforderungen bzw. zur Verlegung in Hinblick auf die elektromagnetische Verträglichkeit eingesetzt werden. Der konstruktive Aufbau macht das Kanalsystem UEBS zu einer vielfältigen Lösung für Büroverkehrslasten. Die abnehmbaren Deckel garantieren stets den Zugang zu den Kabeln und maximale Flexibilität bei der Positionierung der Einbaueinheiten. Das System wird standardmäßig aus einem Kanal, zwei Seitenwänden bzw. einer Wanne und vier Nivellierstützen zusammengestellt.

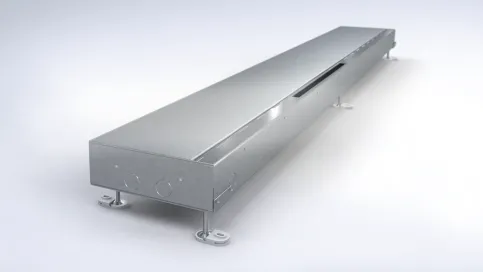

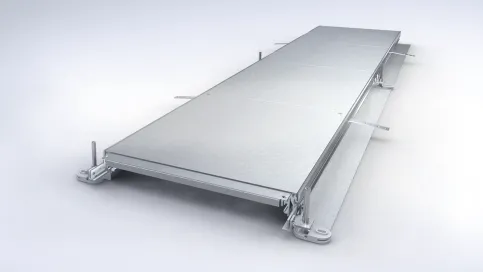

Das estrichbündige Kanalsystem UBSF stellt ein freistehendes System für die estrichbündige und barrierefreie Kabelführung dar. Es umfasst 2 Meter lange Kanäle mit einer Breite von 200 bis 600 mm, ergänzt durch verschiedene Form- und Zubehörteile. Die Kombination aus Deckel und Traverse gewährleistet eine stabile Konstruktion, die für Büroverkehrslasten konzipiert ist. Anpassungen der Längen und Schnittarbeiten lassen sich mit minimalem Aufwand realisieren. Durch die Nivelliermöglichkeit des Systems können Bautoleranzen effizient ausgeglichen werden. Die Formteile sind zudem als Bausatz erhältlich. Das UBSF-System kann in Räumen eingesetzt werden, in denen der Boden trocken bis feucht gereinigt wird. Das estrichbündige Kanalsystem UBSF entspricht den Anforderungen der DIN EN 50085.

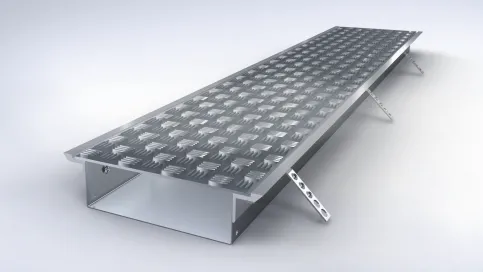

Für die langfristige Kabelverlegung in Industriehallen oder Fertigungsstätten ist der estrichbündige Schwerlastkanal UBK die geeignete Lösung. Neben dem bündigen Abschluss mit dem Boden und dem rutschhemmenden Deckel zeichnet den Schwerlastkanal seine hohe Tragfähigkeit von bis zu 2,5 t aus. Das System setzt sich aus unterschiedlichen Bodenwannen und Seitenprofilen für die herkömmliche Kabelführung zusammen. Der stets zugängliche Kanal mit Deckel kann mit entsprechenden Stromauslässen auch zur Versorgung von Maschinen genutzt werden.

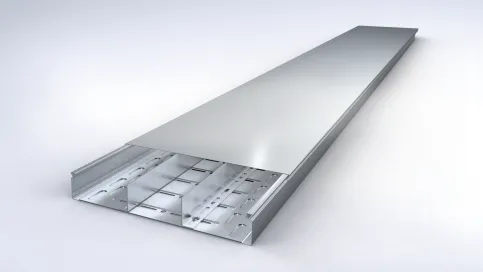

Der estrichüberdeckte Kabelkanal UKR ist eine zuverlässige Wahl für alle Innenräume. Kombiniert mit Trennstegen, einem Deckel und weiterem Zubehör, entsteht ein flexibles System zur Führung von Leitungen im Boden. Dazu wird der Kabelkanal vor dem Estrichauftrag mithilfe der Trennstege fest auf die Rohdecke gedübelt und kann aufgrund des abnehmbaren Deckels schon vor dem Einbringen des Estrichs mit den Kabeln belegt werden. So spart dieses System Zeit und verringert den Montageaufwand. Unabhängig von der Art der Raumnutzung sowie der zu verlegenden Estrichart, ist der Kabelkanal in der Lage, eine große Menge von Kabeln und Leitungen aufzunehmen. Damit kann schnell auf lokale Anforderungen reagiert werden.

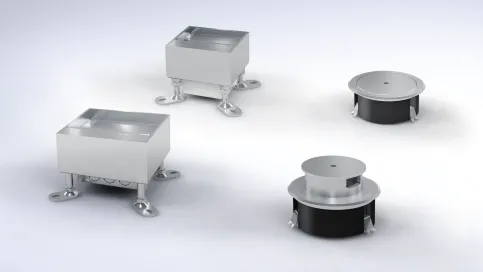

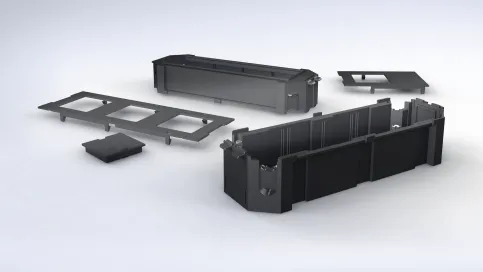

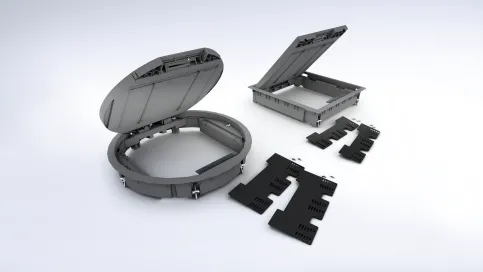

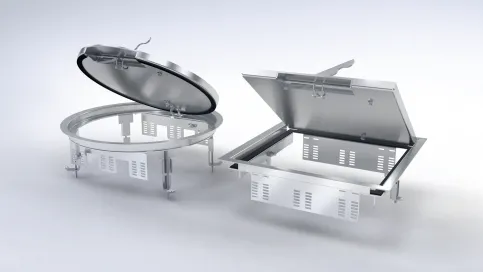

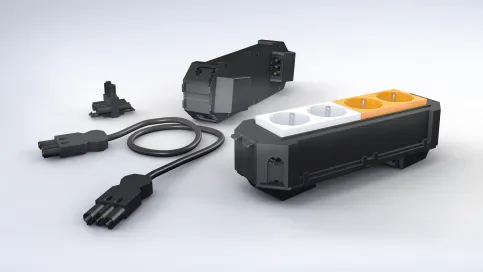

Gerätebecher und -träger können in nahezu alle Einbaueinheiten eingesetzt werden. Bei Gerätebechern gehören Trennstege, Abdeckplatten, Steckdosen, Datenanschlüsse/-dosen zum kompletten System für große Einbaueinheiten. Geräteträger benötigen nur entsprechende Einbauplatinen und sind danach individualisierbar als sicheres System für kleine Einbaueinheiten sowie Auslässe. In beiden Fällen nehmen sie problemlos unterschiedlichste Installationsgeräte auf. Einzige Bedingung für das Einstellen der Höhe sind geeignet hohe Fußbodenaufbauten.
