Schallentkopplungselemente im Detail

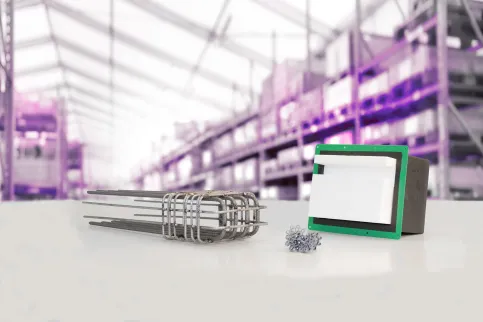

Trittschallschutzelemente für Treppenläufe und -podeste SINTON®
Trittschallschutzelemente für Treppenläufe und -podeste SINTON®
Die Trittschalldämmelemente SINTON® sind darauf ausgelegt, Treppenläufe und -podeste von den Wänden in Treppenhausanlagen zu entkoppeln. Dies trägt dazu bei, die Weiterleitung von Trittschall in angrenzende Wohn- und Arbeitsbereiche zu verhindern. Der Einbau dieser Elemente kann sowohl in Mauerwerk als auch in Betonwände erfolgen. Die Treppenpodeste und -läufe können entweder in Ortbeton oder als Fertigteilkonstruktionen realisiert werden. Je nach Ausführung der Elemente werden sowohl positive als auch negative Querkräfte sowie Horizontalkräfte übertragen. Zusätzlich zu den tragenden Trittschalldämmelementen wird die selbstklebende Dämmplatte SINTON® S zwischen Treppenläufen bzw. -podesten und Wänden verlegt, um eine zusätzliche Schallübertragung zwischen den Bauteilen zu vermeiden.
Eigenschaften
Hohe Trittschallminderung
Schnelle und einfache Montage
Für Innen- und Außenbauteile
Einfache Anpassung an die Bauteilabmessungen
Kombinierbar mit Wärmedämmung
Technische Qualifizierung
SINTON® Q
Allgemeine bauaufsichtliche Zulassung: Z-15.7-355
Podest-Trittschallpegeldifferenz ΔL*w, Podest = 31 dB - 34 dB, geprüft nach DIN 7396
Produktsortiment
SINTON® X & X-T: für Ortbeton- und Fertigteilpodeste
SINTON® Q: für gewendelte Treppenläufe, -podeste oder Laubengänge in Ortbeton- sowie Fertigteilbau
SINTON® S: für Treppenwangen und Treppenpodeste
SINTON® Z & ZB: für Fertigteiltreppenläufe
SINTON® SDL: für Treppenläufe
SINTON® HT-V: für Treppenläufe
Aufzugsisolierung JAI
Aufzugsisolierung JAI
Die Aufzugsisolierung JAI stellt eine optimale Lösung dar, um Aufzüge jeglicher Art akustisch zu entkoppeln und die Geräuschübertragung in angrenzende Räume signifikant zu reduzieren. Diese Technologie findet Anwendung sowohl in Büro- als auch in Wohngebäuden, unabhängig davon, ob es sich um Neubauten oder Bestandsimmobilien handelt. Aufgrund ihrer schlanken Bauweise kann die Aufzugsisolierung nahezu in jede bestehende Aufzugsanlage integriert werden, wodurch auch eine unkomplizierte Nachrüstung bestehender Systeme ermöglicht wird. Die Installation erfolgt direkt zwischen der Aufzugsführungsschiene und der Schachtwand, vorzugsweise an der Ankerschiene JTA, was die Einhaltung hoher Schallschutzanforderungen gewährleistet. Auf Wunsch sind projektbezogene Anpassungen umsetzbar.
Eigenschaften
Körperschallreduzierung um bis zu 26 dB am Übergang zwischen Aufzugsführungsschiene und Schachtwand
geeignet für Aufzugsanlagen in Neu- und Bestandsbauten: zentral geführt, Rucksackaufhängung oder Lastenaufzug, z. B. für Pkw
erhöhte Prozesssicherheit bei der Schallschutzplanung von Aufzügen
wartungsarme, montagefreundliche Systemlösung mit der bewährten Ankerschiene JTA
individualisierbar auf nahezu jedes Anbauteil / jeden Haltebügel von Aufzugsherstellern
projektbezogene Sonderlösungen auf Anfrage
Technische Qualifizierung
TÜV-zertifiziert mit der freiwilligen Baumusterprüfung nach 2014 / 33 /EU, 2066 / 42 / EG, EN 81-20:2014, EN 81-50:2014
Produktsortiment
JAI-A: Standard-Aufzugsisolierung
JAI-R: Aufzugsisolierung für Aufzüge mit Rucksackaufhängung
JAI-L: Aufzugsisolierung für Lastenaufzüge
