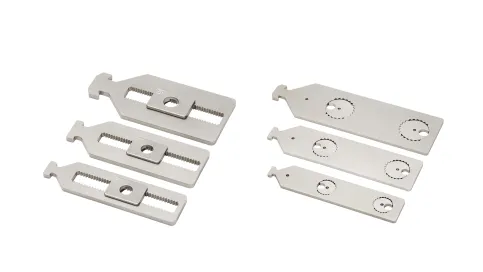

Verbindungen für Betonkonstruktionen

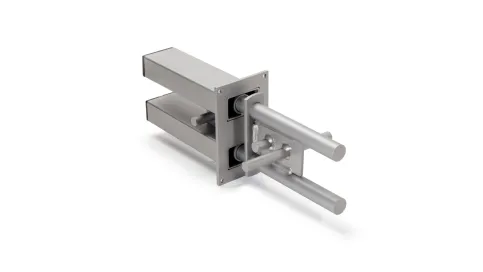

Die Doppelschubdorne JDSD und JDSDQ sind mit integrierten Querdorne ausgestattet, die eine optimale Druckverteilung in der Dehnfuge sowie in den angrenzenden Betonplatten gewährleisten. Diese Doppelschubdorne sind besonders geeignet für die gleichmäßige Übertragung sehr hoher Querkräfte, während sie gleichzeitig eine erhebliche Bewegungsfreiheit aufrechterhalten. Die Doppelschubdorne JDSD werden hauptsächlich für Bewegungen in Längsrichtungen eingesetzt, während die Doppelschubdorne JDSDQ sowohl für Längs- als auch für Querrichtungen verwendet werden. In Verbindung mit den entsprechenden Brandschutzmanschetten JBRM erreichen sie gemäß der Norm DIN EN 13501-2 eine Feuerwiderstandsdauer von 120 Minuten (R120). Daher ist das System im Brandfall als hochfeuerbeständig einzustufen.

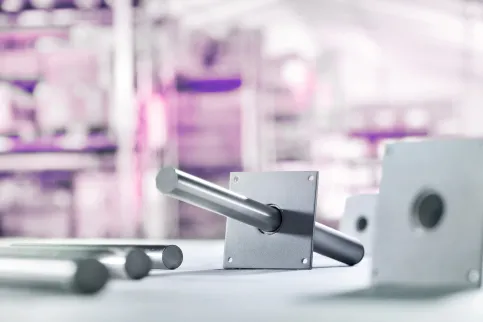

Querkraftdorne HED sind konzipiert, um kleine bis mittlere Querkräfte über Bauwerksfugen hinweg zu übertragen. Dies ist insbesondere relevant bei Dehnfugen zwischen Betonplatten, in Decken und Wänden sowie bei Fugen zwischen Stützen und Wänden oder zwischen Balken und Decken. Darüber hinaus finden sie Anwendung in konstruktiven Verbindungen, beispielsweise zwischen Balkonplatten. Die Dorne ermöglichen eine Verschiebung der Bauteile entlang der Stablängsachse bis zu einer Fugenbreite von 40 mm und sind in der Lage, sowohl vertikale als auch horizontale Lasten, wie beispielsweise Windlasten, zu übertragen. In Kombination mit geeigneten Brandschutzmanschetten erreichen die Dorne eine Feuerwiderstandsdauer gemäß DIN EN 13501-2 von 90 Minuten (R90).
