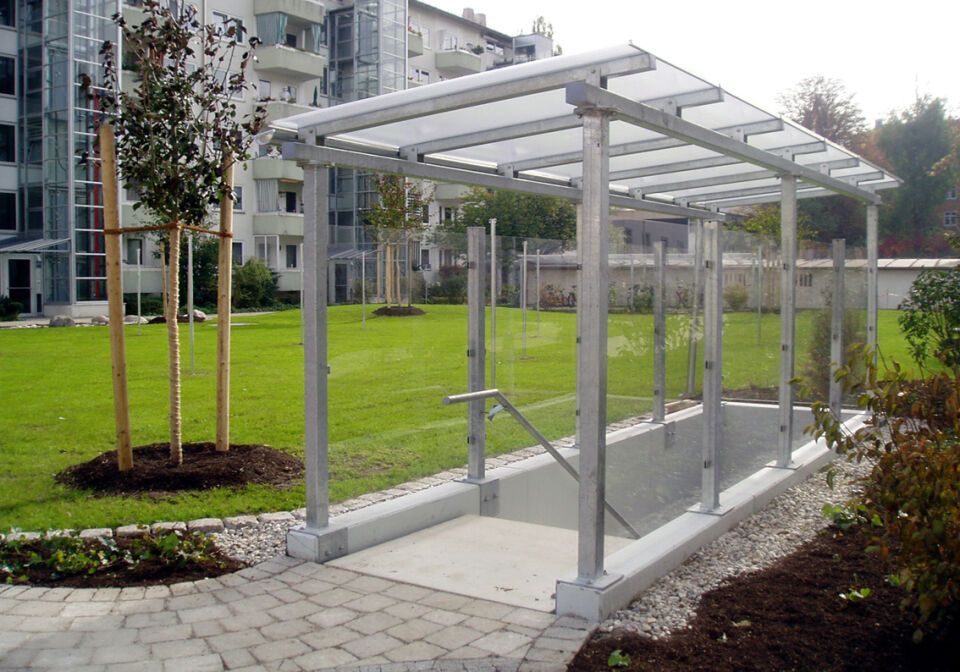

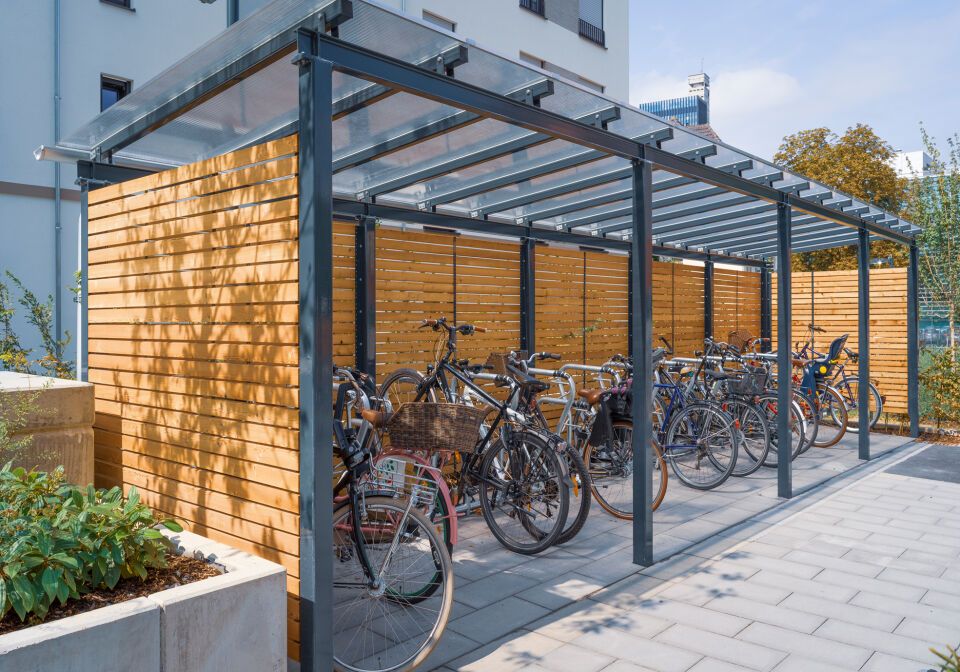

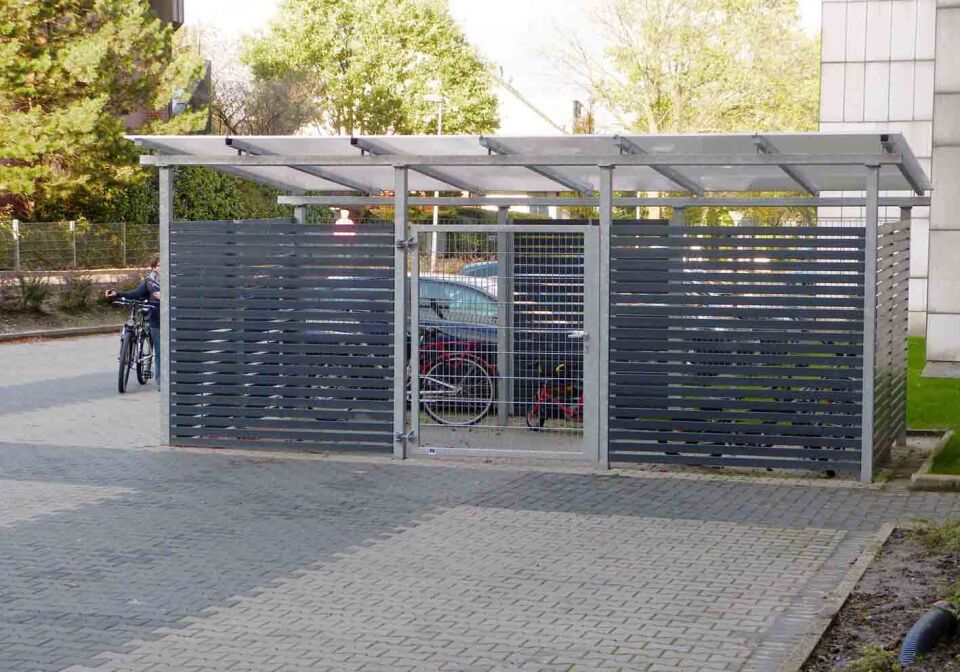

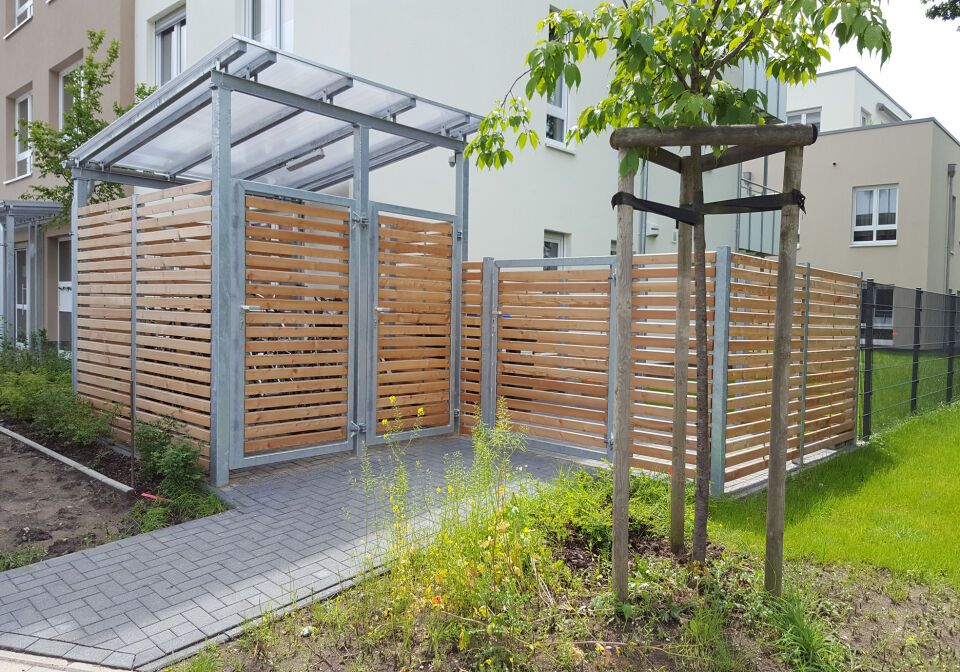

Pultdach mit einer Dachneigung von mind. 5° (ca. 9%). Tragkonstruktion von projekt w für Windlasten gemäß DIN EN 1991-1-1-4:2010-12 und Schneelasten gemäß DIN EN 1991-1-1-4:2010-12 statisch berechnet. Dacheindeckung aus Polycarbonat Stegdoppelplatten 16 mm (klar). Stützen aus Quadratrohr zum Einbetonieren in Köcherfundamenten, max. 2800 mm ab OK Fundament. Optional: mit Fußplatte zum Aufdübeln auf Fundament. Dachträger aus IPE Profilstahl, Sparren aus Quadratrohr. Optional: außenliegende ALU-Zink Regenrinne 105 mm mit Fallrohr Ø80 mm und Rohrauslauf. Seitenverkleidung optional
projekt w
Systeme aus Stahl GmbH
Geseker Str. 36
33154 Salzkotten
Deutschland
Geseker Str. 36
33154 Salzkotten
Deutschland
Tel. +49 5258 98280
Fax +49 5258 9828228
Fax +49 5258 9828228
Produkteigenschaften
| HAN: | DE 300 |
| Ausführung: | Systemkomponente |
| Ausführung Tragkonstruktion: | Pultdach |
| Belastbarkeit: | nicht begehbar |
| Farbton: | grau, transparent |
| Montageart: | freistehend |
| Ständerart: | Einzelhalter/-ständer |
| Werkstoff: | Polycarbonat (PC), Stahl |
| Höhe: | 0 - 2.800mm |
| Anzahl Seitenteile: | 1, 2, 3, 4 |
| Ausführung Dachrinne: | als vorgehängte Rinne |
| Ausführung Tür: | Flügeltür, Schiebetür |
| Befestigung: | dübeln, einbetoniert, schrauben |
| Einsatzzweck: | Carport, Fahrräder, Mülltonnen, Pavillion, Pergola |
| Dachneigung: | 5Grad |
| Modular: | ja |
| Witterungsbeständig: | ja |
Herstellerspezifische Eigenschaften
| Dachtyp | Dacheindeckung aus Polycarbonat Stegdoppelplatten 16mm, mit Stützen aus Quadratrohr, mit Dachträgern aus IPE-Profilstahl |
| Optional | Fußplatten zum Aufdübeln, außenliegende verzinkte Regenrinne 105 mm mit Fallrohr Ø80 mm und Rohrauslauf, Seitenverkleidungen |
| Windlast | gemäß DIN EN 1991-1-4:2010-12 |
| Schneelast | gemäß DIN EN 1991-1-1:2010:12 |
