Abschottung von Rohr- und Kabeldurchführungen in Massivbauteilen oder Metallständerwänden
Die Abschottungssysteme unterscheiden sich nach der:
Feuerwiderstandsklasse
vorhandenen Installationen
Einbaulage
verwendeten Abschottungsmaterialien

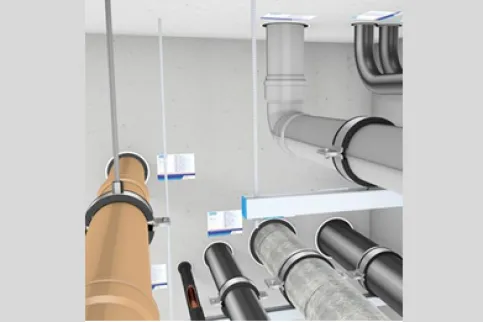

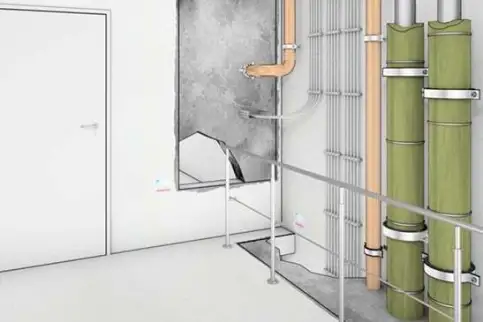

Abschottungen für Rohrdurchführungen
Einbausituationen
Die Art der Maßnahme hängt ab von
den Rohren
der Anordnung der Rohre
den in den Rohren geführten Medien
den durchdrungenen Wänden oder Decken
Besonders wirtschaftlich sind die Lösungen, bei denen die Brandschutzabschottung vor Ort an die Rohranordnungen und Rohrdurchmesser angepasst werden können.
Konstruktion 500.30

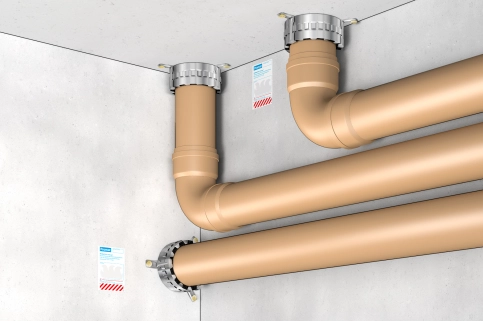

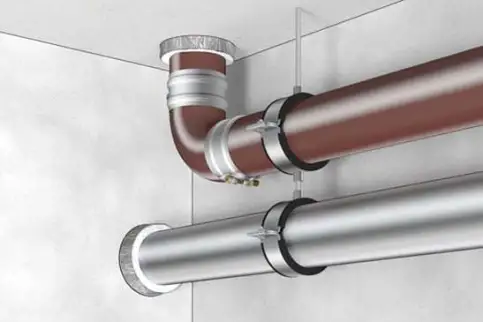

Abschottung für Rohre PROMASTOP®-UniCollar®, R 90 (Konstruktion 500.30)
Einbaufertige Manschette oder Manschettenband für den Einbau an oder in Wänden und Decken
Manschettenband kann für den jeweiligen Rohrdurchmesser auf passende Länge abgelängt werden
ein Karton für alle zugelassenen Rohrdurchmesser – einfache Lagerhaltung
Montage vorgesetzt oder eingemörtelt
zugelassen zur Abschottung von Rohren, die unmittelbar an Massivbauteilen anliegen
Einbau auch in Metallständerwände (Konstruktion 500.30)
Konstruktion 500.41
Abschottung für brennbare Rohre und Metallrohre PROMASTOP®-W, feuerbeständig
Das Brandschutzband PROMASTOP-W ist für Rohre aus verschiedenen Kunststoffen und für Rohrsysteme aus mineralverstärkten Kunststoffen, Alu-Verbundrohren und Metallrohren mit FEF-Isolierung nachgewiesen.
Brandschutzband für verschiedene Rohrdurchmesser passend abzulängen
einfache Lagerhaltung
für Rohraußendurchmesser bis 160 mm (abhängig vom Rohrwerkstoff)
Montage eingesetzt
ohre mit brennbarer Isolierung (FEF und PE) nachgewiesen
Konstruktion 500.45
Abschottung für Rohre (nach LAR) PROMASTOP®-1200 (Konstruktion 500.45)
Einbaufertiges Dämmmaterial zum Verschluss des umlaufenden Restquerschnittes in Wänden und Decken
flexibles, einseitig mit Aluminium kaschiertes Abschottungsmaterial von der Rolle
ein Karton für alle zugelassenen Rohrdurchmesser – einfache Lagerhaltung
leicht vor Ort abzulängen

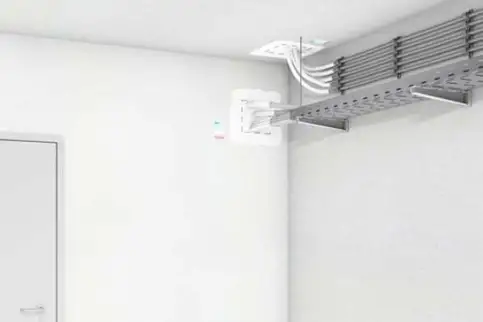

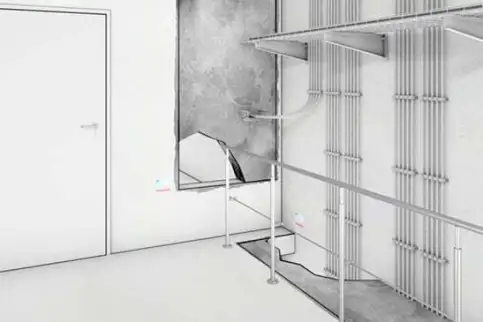

Abschottungen für Kabeldurchführungen
Kriterien für Auswahl der Abschottungen
Belegungsdichte der Kabel
Zugänglichkeit der Öffnung
Notwendigkeit von Nachbelegungen
Übersicht
Abschottungen mit Modulsteinen - Elastische Formteile für den Einbau in Wänden und Decken
Abschottung mit ModulstopfenElastische Formteile für den Einbau in Wänden und Decken

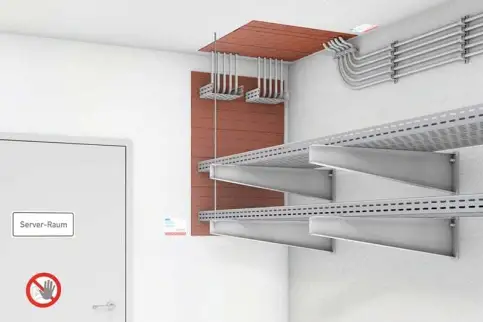

Abschottung als Plattenschott S 30 / S 90 - Beschichtete Mineralwollplatten für den Einbau in Wänden und Decken
Abschottung als Deckenschott S 90 - Beschichtete Mineralwollplatten für den Einbau in Decken
Abschottung mit Brandschuztmörtel als Mörtelschott S 90 - Brandschutzmörtel für den Einbau in Wänden und Decken
Abschottung mit Schaumschott S 90 , S 120 - Brandschutzschaum mit Beschichtung für den Einbau in Wänden und Decken
Abschottung mit Brandschutzkitt, S 90 - Brandschutzkitt für den Einbau in Wänden und Decken
Konstruktion 630.11
PROMASTOP®-Kabelschott, Modulstein, feuerbeständig (Konstruktion 630.11)
Elastische Formteile für den Einbau in Wänden und Decken,
Durchführung von Elektroinstallationen in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
besonders geeignet für Durchführungen, die oft gewechselt oder nachbelegt werden sollen
einfache und saubere Verarbeitung
Leer- und Installationsrohre
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
Konstruktion 630.21
PROMASTOP®-Kabelschott, Modulstopfen, feuerbeständig (Konstruktion 630.21)
feuerbeständige Kabelabschottugen mit PROMAT® Modulstopfen
Durchführung von Kabeln und nichtbrennbaren Rohren in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
besonders geeignet für Durchführungen, die oft gewechselt oder nachbelegt werden sollen
einfache und saubere Verarbeitung
Leer- und Installationsrohre
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
Konstruktion 600.41

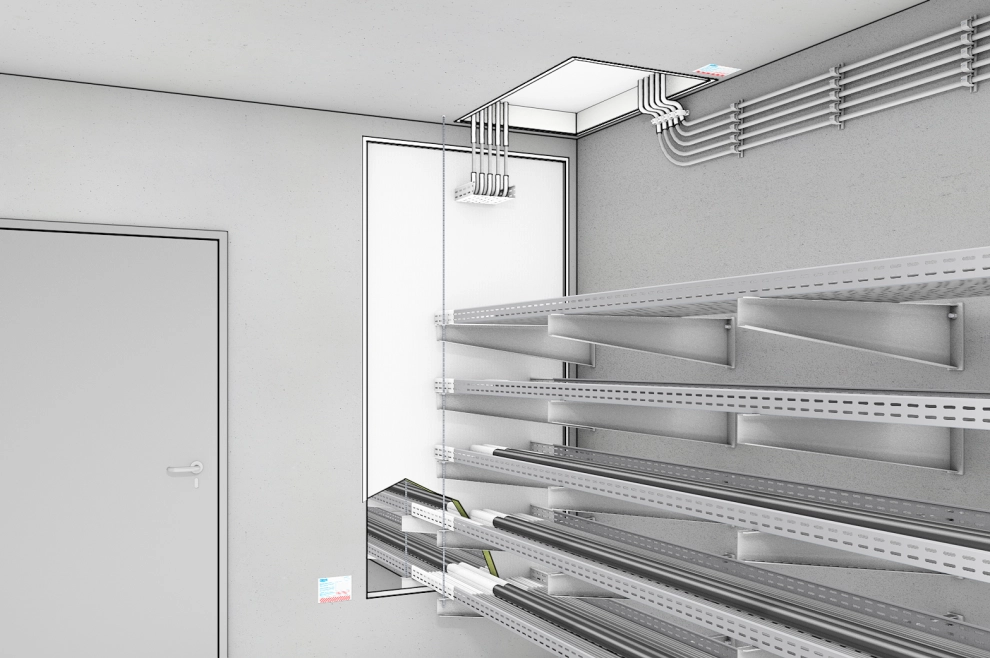

PROMASTOP®-Plattenschott 30/90, Typ E, S 30/S 90 (Konstruktion 600.41)
Beschichtete Mineralwollplatten für den Einbau in Wänden und Decken.
Durchführung von Elektroinstallationen in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
für Durchführungen, die oft gewechselt oder nachbelegt werden sollen
Leer- und Installationsrohre für Steuerungszwecke und einfache Nachbelegung
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
Konstruktion 600.43
PROMASTOP®-Vorschott 90, vorgesetzt, S 90 Nachweis(e) (Konstruktion 600.43)
In Massiv- und Metallständerwänden sowie in den Schachtwänden 150.41 und 450.41
Durchführung von Elektroinstallationen in einer Wandöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
für Durchführungen, die oft gewechselt oder nachbelegt werden sollen
Leerrohre für Steuerungszwecke
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
Konstruktion 600.53

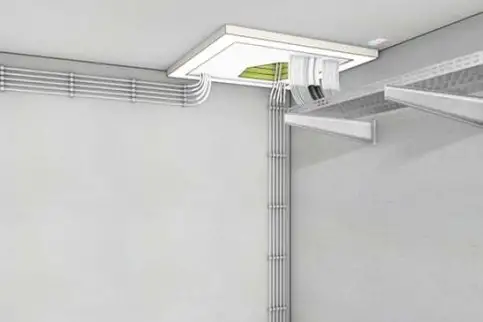

PROMASTOP®-Deckenvorschott 90, Typ E oder Typ E SP (Konstruktion 600.53)
Kabelabschottung für Beton-, Stahlbeton- und Porenbetondecken
Durchführung von Elektroinstallationen in einer Deckenöffnung (Konstruktion 600.53)
Montage kann einseitig von der Deckenunterseite her erfolgen
elektrische Leitungen aller Art, Kabelbündel und Lichtwellenleiter
Leerrohre für Steuerungszwecke
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
Konstruktion 620.12
PROMASTOP®-Mörtelschott 90, Typ S, S 90
Durchführung von Elektroinstallationen in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
einfache Nachbelegung durch Einbau von PROMASTOP®-Modulstopfen und -steinen
Konstruktion 640.10

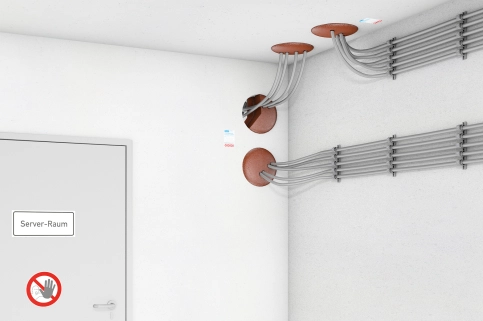

PROMAFOAM®-Kabelschott, S 90/S 120
Durchführung von Elektroinstallationen in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
bei Deckeneinbau für die Feuerwiderstandsklasse S 120 nachgewiesen
einfache Montage mit Einkomponentenschaum
Konstruktion 660.25

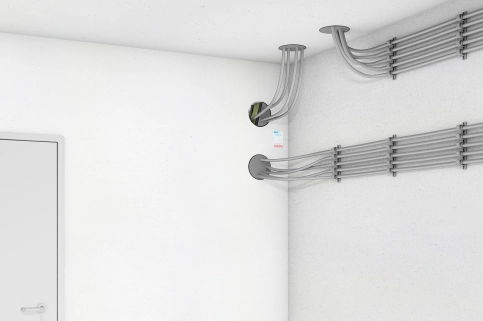

PROMASEAL®-Mastic-Kabelschott 90, S 90 (Konstruktion 660.25)
Durchführung von Elektroinstallationen in einer Wand- oder Deckenöffnung für
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
Leerrohre für Steuerungszwecke
Kernbohrungen bis Ø ≤ 160 mm geeignet

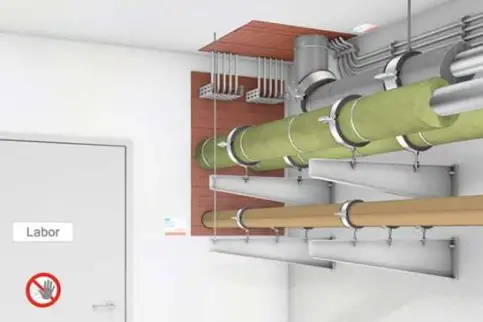

Abschottungen für Rohr- und Kabeldurchführungen in einer Öffnung
Mischbelegungen bei Leitungsdurchführungen entstehen entweder um die Anzahl von Durchbrüchen zu begrenzen oder im Verlauf der Gebäudenutzung.
Übersicht
Abschottung aus Modulsteinen, S 90 – Elastische Formteile für den Einbau in Wänden und Decken
Abschottungen aus Modulstopfen, S 30 bis S 90 – Elastische Formteile für den Einbau in Wänden und Decken
Abschottungen als Plattenschott, S 30, S 90 – Beschichtete Mineralwollplatten für den Einbau in Wänden und Decken
Abschottungen als Mörtelschott, S 90 – Brandschutzmörtel für den Einbau in Wänden und Decken

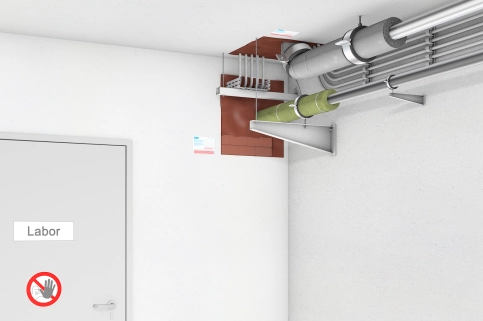

Konstruktion 630.41
Abschottung für Rohre/Kabel PROMASTOP®-Kombischott, Modulstein, feuerbeständig (Konstruktion 630.41)
Durchführung von Mischinstallationen in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art
brennbare und nichtbrennbare Rohre
Hydraulikleitungen
staubfreie Montage bzw. Nachbelegung
Konstruktion 630.42
Abschottung für Rohre/Kabel PROMASTOP®-Systemschaum, feuerbeständig (Konstruktion 630.42)
elektrische Leitungen aller Art Ø ≤ 80 mm, Kabel-bündel, Lichtwellenleiter, Elektroinstallationsrohre
brennbare und nichtbrennbare Rohre
einfache Montage mit Zweikomponenten Brandschutz-PU-Schaum
staubfreie Montage bzw. Nachbelegung

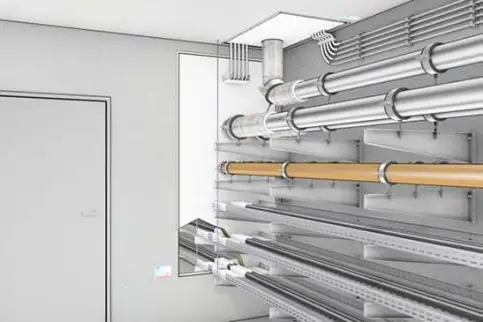

Konstruktion 600.46

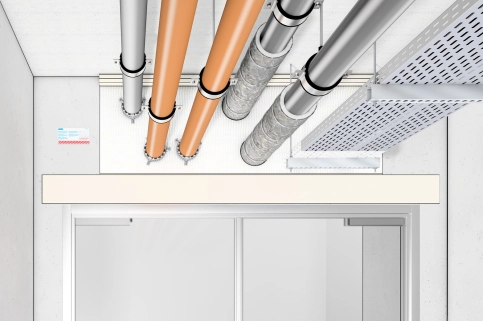

Abschottung für Rohre/Kabel PROMASTOP®-Kombischott 90, Typ E, S 90 - Kombiabschottung (Konstruktion 600.46)
Durchführung von Mischinstallationen in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
brennbare und nichtbrennbare Rohre
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
Konstruktion 600.47
Abschottung für Rohre/Kabel PROMASTOP®-Integral-Kombischott 90, Typ E, S 90 (Konstruktion 600.47)
Durchführung von Mischinstallationen in einer Wandöffnung
Einbau über brandschutztechnisch bekleidetem Stahlträger
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleite
r brennbare und nichtbrennbare Rohre
Konstruktion 620.25
Abschottung für Rohre/Kabel PROMASTOP®-Mörtelschott 90, universal, S 90 (Konstruktion 620.25)
Durchführung von Mischinstallationen in einer Wand- oder Deckenöffnung
elektrische Leitungen aller Art und Durchmesser, Kabelbündel, Lichtwellenleiter
Durchführung von Kabeltragekonstruktionen aus Stahl, Aluminium oder Kunststoff
brennbare und nichtbrennbare Rohre
