Lüftungsleitungen und Entrauchungsleitungen
Lüftungsanlagen bestehen als Teil der technischen Gebäudeausrüstung aus neben vielen Komponenten wie Ventilatoren, Schalldämpfern, Ansaug- und Fortluftöffnungen,Steuergeräten oder Luftaufbereitungseinrichtungen zum größten Teil aus Stahlblechleitungen, über die sowohl die Verteilung der Frischluft als auch die Zusammenführung der Abluft im Gebäude erfolgt. Entsprechend dieser Funktion verbinden Lüftungsleitungen brandschutztechnisch getrennte Räume, Nutzungseinheiten, Geschosse oder Brandabschnitte. Daher kann im Brandfall von Lüftungsanlagen eine besondere Gefahr ausgehen und er ergeben sich spezifische Anforderungen, die in der Richtlinie über die brandschutztechnischen Anforderungen als Technische Baubestimmung zusammengefasst sind.
Anforderungen
Verhinderung der Brandweiterleitung zwischen benachbarte Nutzungseinheiten oder Gebäudeabschnitte
Verhinderung einer unkontrollierten Rauchausbreitung
separate maschinelle Anlagen zur Rauchableitung
Lösungen
Einsatz feuerwiderstandsfähiger Lüftungsleitungen aus nichtbrennbaren Baustoffen
selbständige Lüftungsleistungen als Kombination aus luftführendem Querschnitt und brandschutztechnischer Dämmschicht
feuerwiderstandsfähige Bekleidungen von vorhandenen Stahlblechlüftungsleitungen.
Leitungen zur Luftführung und Rauchableitung werden brandschutztechnisch nach dem Konstruktionsprinzip und den spezifischen Schutzzielen im Brandfall unterschieden.
Feuerwiderstandsfähige Lüftungsleitungen
Selbständige Lüftungsleitungen aus PROMATECT® Brandschutzplatten.
Vorteile / Eigenschaftn
Herstellung sehr großer und freier Querschnitte
Strömungstechnisch günstigen Formteilen
Vorkonfektionieren einzelen Kanalteile möglich
Anpassungen an indiduelle Einbausituationen
Keine besonderenen Vorkehrungen gegen Ausdehung unter Brandeinwirkung
Wartungsfrei während der gesamten Nutzungsdauer

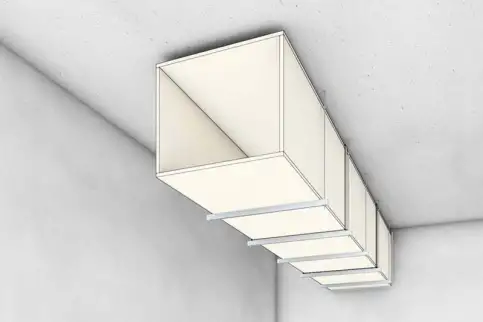

Konstruktion 476
Selbständige Lüftungsleitung, L 90/EI 90 (ve,ho i↔o)-S (Konstruktion 476)
Einschalige Kanalteile ausschließlich aus Brandschutzplatten für waagerechte und senkrechte Leitungsführung
Wandungsdicke nur 35 mm
Betriebsdruck -2300 Pa / +2000 Pa
Querschnittsabmessungen bis 2425 mm x 1000 mm
Leitungsführung waagerecht, schräg und senkrecht
Ein-, zwei- und dreiseitige Ausführungen möglich
Einbaufertiger Promat®-Montagerahmen für Revisionsöffnungen

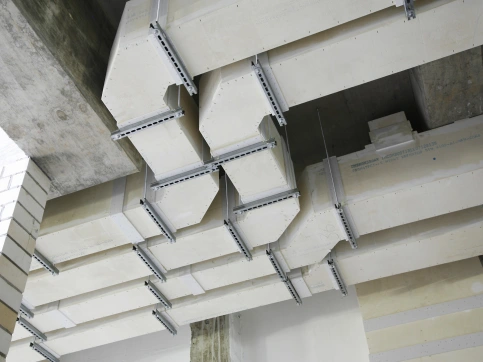

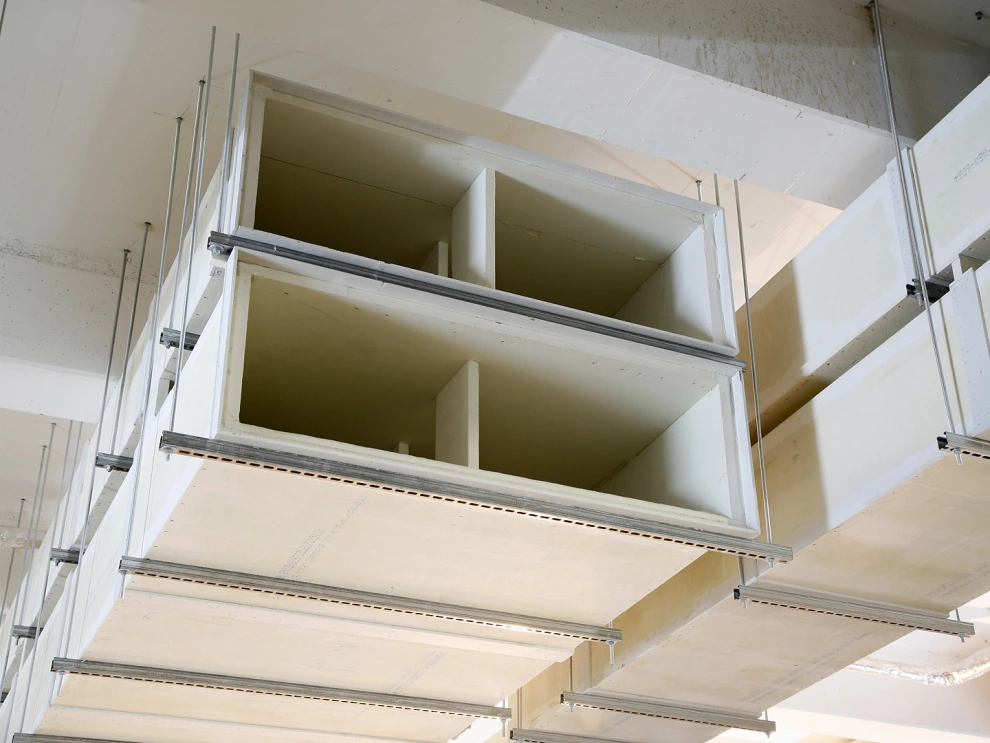

PROMATECT®-LS-Lüftungsleitungen, Köln
Feuerwiderstandsfähige Bekleidungen von Lüftungsleitungen
Lüftungsleistungen aus Stahlblech müssen zur Erfüllung der Anforderungen an eine Feuerwiderstandsklasse nachträglich bekleidet werden.
Spezifische Brandschutzanforderungen bestehen darüber hinaus,
wenn sich in den luftführenden Kanälen brennbare Stoffe ablagern können, z.B. Abluft von gewerblichen Küchen
wenn die luftführenden Leitungen selbst aus brennbaren Materialien bestehen (zum Beispiel Kunststofflüftungsleitungen für Laborabzüge)

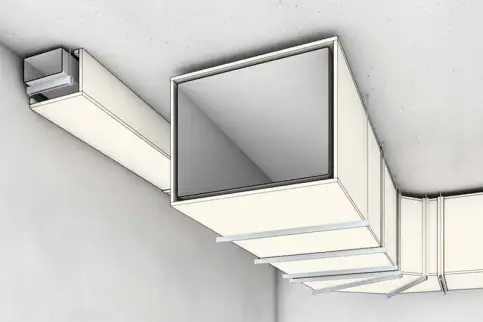

Konstruktion 478
Bekleidung für Stahlblech-Lüftungsleitungen, L 90/EI 90 (ve,ho i↔o)-S (Konstruktion 478)
Nachträgliche Bekleidung für waagerechte und senkrechte Leitungen
Wandungsdicke nur 35 mm
große freie Querschnitte möglich
ein-, zwei- und dreiseitige Ausführungen möglich
einbaufertiger Promat®-Montagerahmen für Revisionsöffnungen
Anwendung für Küchenabluft nachgewiesen

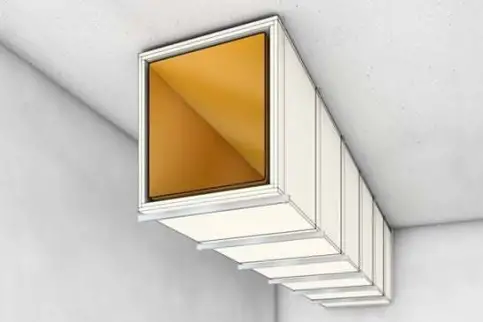

Konstruktion 474.1
Bekleidung für Polypropylen-Lüftungsleitungen, L 90 (Konstruktion 474.1)
Nachträgliche Bekleidung für waagerechte und senkrechte Leitungen
geprüfte und nachgewiesene Lösung für Kunststofflüftungsleitungen (PPs)
Druckbereich von -500 Pa bis 0 Pa
großer nachgewiesener Dickenbereich der Kunststofflüftungsleitung (4 mm bis 15 mm)
Querschnittsabmessungen (Kunststoffkanal) bis 1250 mm x 1250 mm
Entrauchungsleitungen
Selbständige Lüftungsleitungen eignen sich aufgrund ihres Brandverhaltens besonders gut für die Ableitung von Rauch und heißen Brandgasen. Für diesen Anwendungsfall werden sie über einen Feuerwiderstand hinaus als Einzelbauteile von maschinellen Entrauchungsanlagen (MRA) geprüft. Dabei erfüllen sie die höchsten Anforderungen an Entrauchungsleitungen nach DIN V 18232-6.

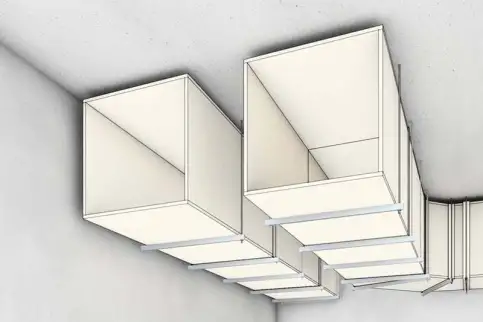

Konstruktion 477
Feuerwiderstandsfähige Entrauchungsleitung (MRA), 90 min
Entrauchungs- und Zuluftleitung zur Nachströmung als Bestandteil von maschinellen Rauchabzügen
nachgewiesen für die höchsten Prüfanforderungen nach DIN V 18 232-6
Druckstufe 3 (-1500 Pa / +500 Pa bei Umgebungstemperatur)
Rauchgastemperaturen bis 1000 °C (entspr. ETK nach DIN 4102-2)
baugleich mit selbstständigen Lüftungsleitungen
L 90/EI 90 (ve,ho i↔o)-S (Promat-Konstruktion 476)

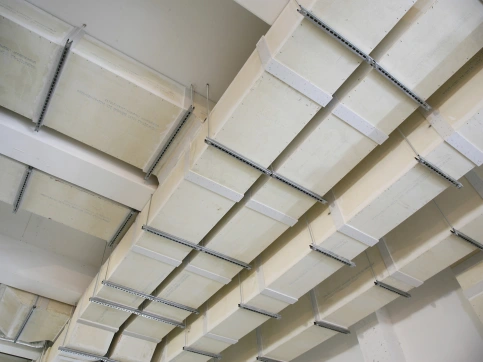

PROMATECT®-LS-Entrauchungsleitungen, Köln
