Kanäle für elektrische Leitungen als Installationskanäle oder für den Funktionserhalt
Kanäle für elektrische Leitungen sind hinsichtlich der unterschiedlichen Schutzziele im Brandfall zu differenzieren.
Kanäle für den Funktionserhalt
Ziel
Beim Funktionserhalt elektrischer Leitungen kommt es darauf an, dass bestimmte Anlagen und Systeme auch oder gerade im Brandfall funktionsfähig bleiben. Die Muster-Leitungsanlagen-Richtlinie (MLAR) nennt die bauordnungsrechtlich wichtigsten Einrichtungen und die dafür notwendige Funktionsdauer:
Notwendiger Funktionserhalt
Brandmeldung
Alarmierung
Rauch- und Wärmeableitung
Sicherheitsbeleuchtung
Aufzugsanlagen
Löschwasserversorgung
Lösungen
Spezielle Bekleidungen bzw. Kanäle aus PROMATECT® Brandschutzplatten gewährleisten eine zuverlässige und ausreichend lange Energieversorgung über die geforderte Zeitdauer.
keine speziellen, brandschutztechnisch geprüften Kabelbefestigungen nötig
thermisch bedingte Widerstandserhöhung auf Grundlage der Brandtemperaturen ist zu vernachlässigen.
nachträgliche Ausführung möglich
Schutz gegen mechanische Beschädigungen

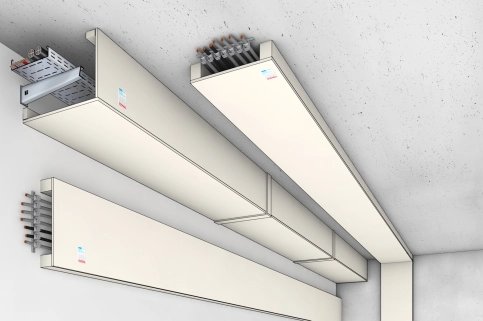

Konstruktion 290.10 und 290.15
Kanal für den Funktionserhalt elektrischer Leitungen, E 30 (Konstruktion 290.10) / E 60 / E 90 (Konstruktion 290.15)
Vierseitige Kanäle oder drei- und zweiseitige Bekleidungen für waagerechte und senkrechte Leitungsführung
Kanalbreiten bis 1000 mm
raumsparende Kabelverlegung ohne Mindestabstände
keine speziellen brandschutztechnisch geprüften Kabelbefestigungen erforderlich
wahlweise mit oder ohne Kabelpritsche und mit abnehmbarem Deckel (bei vierseitiger Ausführung)
keine widerstandsbedingte Überdimensionierung der Leiterquerschnitte nötig
Temperatur der Kabel bleibt während des Klassifizierungszeitraumes in der Regel . unterhalb von 150 °C
Installationskanäle
Anwendungsbereich
Wenn elektrische Leitungsanlagen in Rettungswegen oder Räumen mit erhöhter Brandgefahr verlegt sind oder diese kreuzen, müssen die Kabel in Installationskanälen verlegt werden. Diese trennen die in der Regel brennbaren Elektroinstallationen von den umgebenden Räumen und gewährleisten so die uneingeschränkte Nutzung der Rettungswege über die geforderte Feuerwiderstandsdauer
Eigenschaften
Installationskanäle trennen die in der Regel brennbaren Elektroinstallationen von den umgebenden Räumen
Installationskanäle gewährleisten so die uneingeschränkte Nutzung der Rettungswege über die geforderte Feuerwiderstandsdauer
Kanalteile lassen sich vorkonfektionieren
Kanalteile lassen sich vor Ort sehr gut an individuelle Einbausituationen anpassen
Installationskanäle sind für nachträgliche Maßnahmen im Bestand geeignet

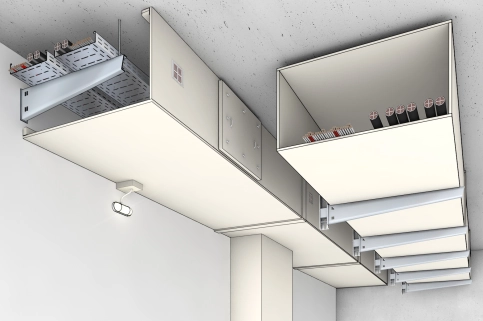

Konstruktion 290.25
Installationskanal für elektrische Leitungen, I 30 / I 60 / I 90 (Konstruktion 290.25)
Vierseitige Kanäle oder drei- und zweiseitige Bekleidungen für waagerechte und senkrechte Leitungsführung.
Um die Eigenerwärmung der Kabel zu minimieren, können PROMASEAL®-LB-Steine eingebaut werden (siehe Konstruktion 490.6).
Bekleidung von Kabeln und Leitungen aller Art
wahlweise mit oder ohne Kabelpritsche und mit abnehmbarem Deckel (bei vierseitiger Ausführung)
zwei- bzw. dreiseitig ausführbar für nachträgliche Bekleidung
Anschluss an Metallständerwände
Revisionsöffnungsverschluss und nachbelegbare Kabelausgänge
auch vorkonfektioniert lieferbar
