AWADOCK Anschlusssystem
Jeder fünfte Schaden im Kanalnetz betrifft seitliche Anschlüsse. Damit bilden diese den größten Anteil an Kanalschäden, so das Ergebnis der DWA Umfrage „Zustand der Kanalisation in Deutschland“. Nicht fachgerecht hergestellte Anschlüsse an Kanalrohre können Schäden wie bspw. undichte Anschlüsse (durch nicht vorhandene oder unzweckmäßige Formteile), einragende Rohrleitungen, Wurzeleinwuchs, Verschmutzung des Grundwassers oder auch Rohrverstopfungen zur Folge haben.
Das AWADOCK Anschlusssystem bietet mit seinen Varianten eine optimale Lösung zur nachträglichen seitlichen Anbindung von Kanalrohren aus polymeren und traditionellen Materialien an Kunststoff-, Beton-, Stahlbeton- und Steinzeugrohre
AWADOCK Classic – für Beton-, Stahlbeton- und Steinzeugrohre

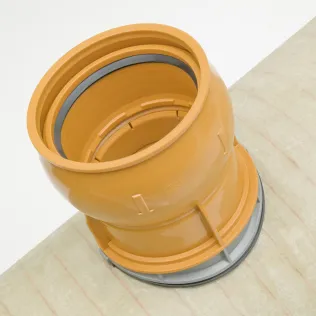

AWADOCK-SYSTEM mit "Airbag-Prinzip" und Kugelgelenk

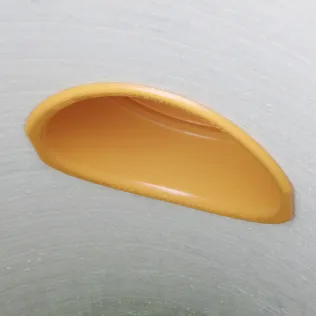

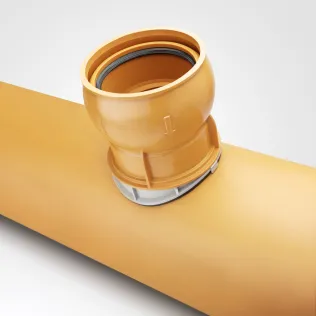

AWADOCK Anbohrstutzen DN 160 und DN 200 aus Polypropylen für die seitliche (nachträgliche) Anbindung von Kanalrohren
aus:
PVC
PP
Steinzeug
an:
Betonrohre,
Stahlbetonrohre,
Steinzeugrohre,
Betonschächte und plane Mauern.
Das AWADOCK-Prinzip: Bohren - Einschrauben - Dicht

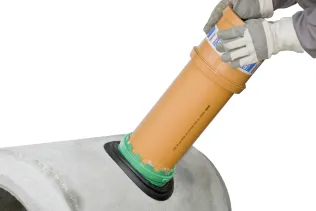

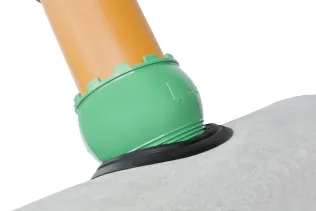

In die angebohrte Hauptleitung wird die großvolumige Anschlussdichtung eingesetzt. Die konische Einschraubkrone mit Außengewinde, wird in die Dichtung eingeschraubt. Durch die entstehende hohe Verpressung zwischen Dichtung und Einschraubkrone wird die Dichtwirkung erzielt. Dadurch werden Scherlasten und Abwinklungen die durch das unterschiedliche Setzungsverhalten der Haupt- und Anschlussleitungen entstehen, besonders gut absorbiert.
Flexibel und wirtschaftlich

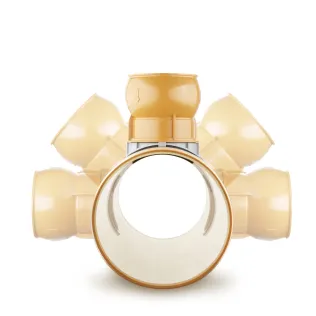

Seitenzuläufe lassen sich mit AWADOCK zeit- und kostensparend herstellen. Das integrierte Kugelgelenk (AWADOCK Classic und AWADOCK Polymer) erspart ein zusätzliches Formteil. Mit nur einem Anschlussstutzen Typ A lassen sich mehr als 80 % der Einbaufälle bei Hauptleitungen mit 60-85 mm Wandstärke abdecken.
10 Gründe für AWADOCK
1 | Dauerhafte Dichtheit nach DIN EN 1610. | |

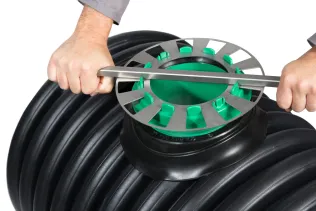

2 | Einfacher Einbau: Bohren. Einschrauben. Dicht. In die angebohrte Hauptleitung wird die großvolumige Anschlussdichtung eingesetzt. Der konische Anbohrstutzen mit Außengewinde wird in die Dichtung eingeschraubt. Durch die entstehende hohe Verpressung zwischen Dichtung und Einschraubkrone und Bohrloch wird die Dichtwirkung erzielt. | |
3 | „Sehr Gut“ im IKT Warentest (Stand 2002) und IKT-geprüft. | |

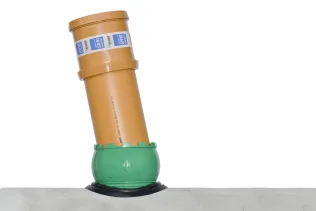

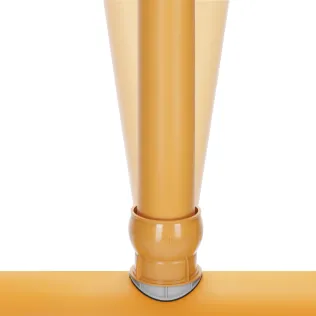

4 | Gelenkig bis ± 7,5° für leichteren Einbau in engen Rohrgräben (Kugelgelenk). | |

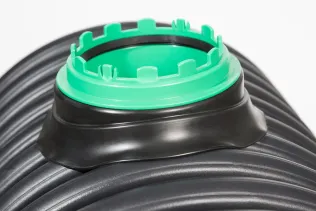

5 | Größere Bohrlochtoleranz – inklusive grüner „Airbag-Dichtung (Q-TE-C) für mehr Sicherheit beim Einbau. | |
6 | Bester Korrosionsschutz des angeschnittenen Bewehrungsstahls durch angepasste Dichtungs- und Stutzenlängen. | |
7 | Unempfindlich gegen Scherlasten und Abwinklungen. | |
8 | Dauerhafte Innensignierung mit allen wichtigen Informationen. | |
9 | Keine einragenden Rohrleitungen durch integrierten Anschlag in der Einschraubkrone. | |
10 | Allgemein bauaufsichtlich zugelassen. |

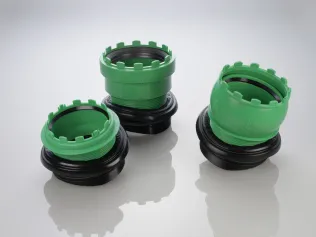

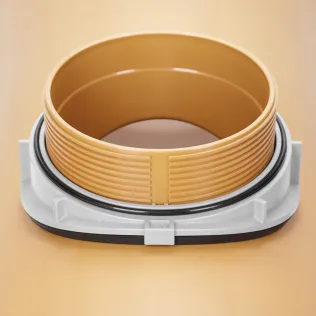

AWADOCK Polymer – für glattwandige Kunststoffrohre aus PP, PE, PVC und GFK
Das beste Kanalanschlusssystem seiner Klasse - Funktional , wirtschaftlich und zuverlässig:
Mit dem AWADOCK Polymer können Kunststoffrohre DN 160 und DN 200 an glattwandige Kunststoffrohre aus PP, PE, PVC und GFK in den Abmessungen DN 200 bis DN 1400 angeschlossen werden.
Die Vorteile:
Funktional
Gelenkig: Anschlussleitung durch integriertes Kugelgelenk um ± 7,5° horizontal oder vertikal abwinkelbar (DN 200: ±4°). Entspricht den Anforderungen des ATV-DVWK-A 139.
Identifizierbar: Innensignierung ermöglicht die Identifizierung des Anschlusses.
Wirtschaftlich
Wirtschaftlich: Kostengünstiger als die herkömmliche Bauweise mit Abzweigen und Überschiebmuffen.
Zeit- und kostensparend: Der Kanal kann während der Montage in der Regel in Betrieb bleiben. Anbohren – Einschrauben – Dicht.
Platzsparend: Nur Anschlussstelle freilegen.
Langlebig: Durch 100 % füllstofffreies Polypropylen.
Zuverlässig
Dicht: Großvolumige Dichtung dichtet von außen, auch bei leichter Rohrdeformation.
Sicher: „Airbag“-Dichtung mit Q-TE-C zur Leckagenabdichtung.
Widerstandsfähig: Polypropylen macht den Anbohrstutzen besonders schlagfest und resistent gegen aggressive Abwässer.
Bauaufsichtlich zugelassen.

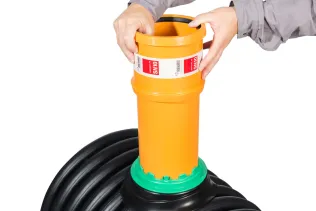

AWADOCK Verbundrohr – Anschlusssystem für Kanalverbundrohre
AWADOCK Verbundrohr ist ein Anschlusssystem aus Polypropylen für die seitliche Anbindung von Kanalrohren aus PVC und PP an bestehende Verbundrohrleitungen.
Das System kann universell für alle marktüblichen Verbundrohre eingesetzt werden.
Universell einsetzbar für alle marktüblichen Verbundrohre, welche die DIN EN 13476-3 erfüllen.
Nur drei Typen für alle Durchmesser DN/OD 400 bis DN/OD 1200.
Einfach, schnell und sicher eingeschraubt.
Dauerhafte Dichtheit durch definierte Verpressung der großvolumigen Anschlussdichtung nachgewiesen.
Keine einragenden Rohrleitungen durch einen Anschlag in der Einschraubkrone.
Unempfindlich gegen Scherlasten und Abwinklungen.
Sicherheit und Dichtheit wurden durch die MFPA (Materialforschungs- und -Prüfanstalt ) bestätigt.
AWADOCK Verbundrohr bietet eine doppelte Dichtfunktion: Zum einen erfolgt die Abdichtung durch die Verpressung der Anschlussdichtung gegen die innere Schnittfläche der Kernbohrung, zum anderen durch Druck der Lippendichtungen an die Innenwand des Verbundrohres, welche durch das Einschrauben des Einschraubstutzens in die Anschlussdichtung erreicht wird.
Aufgrund der hohen chemischen und thermischen Beständigkeit von Polypropylen widersteht AWADOCK Verbundrohr nicht nur aggressiven Substanzen sondern ist auch besonders schlagfest im breiten Temperaturbereich. Zusätzlich ist AWADOCK Verbundrohr langlebig und wartungsarm und insgesamt wirtschaftlich kostengünstiger als die herkömmliche Bauweise mit Abzweigen und Überschiebmuffen.
Bohren – Einschrauben – Dicht
In die angebohrte Hauptleitung wird die großvolumige Anschlussdichtung eingesetzt. Die konische Einschraubkrone mit Außengewinde wird in die Dichtung eingeschraubt. Durch die entstehende hohe Verpressung zwischen Dichtung und Einschraubkrone wird die Dichtwirkung erzielt. Dadurch werden Scherlasten und Abwinklungen, die durch das unterschiedliche Setzungsverhalten der Haupt- und Anschlussleitungen entstehen, besonders gut absorbiert.
Einbauhinweis
Für alle Kanalrohranschlusssysteme ist ein Einbau-/Bohrlochprotokoll zu erstellen. Neben der Objektbeschreibung und Zustandsanalyse werden auch alle Prüfmaßnahmen dokumentiert.

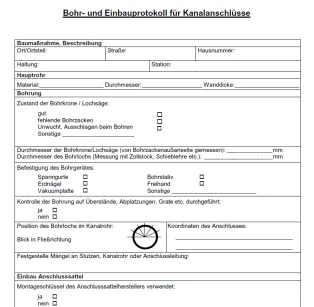

Ausschnitt des Bohr- und Einbauprotokolls
AWADUKT FLEX-CONNECT - Rohrkupplung

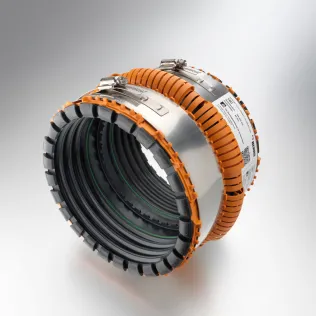

AWADUKT FLEX-CONNECT - Eine Rohrkupplung für alles.
Rohrkupplung zur universellen Verbindung von Kanalrohren
Die AWADUKT FLEX-CONNECT Kupplung wird zur Rohrverbindung eingesetzt.
Sie verbindet Rohre
unterschiedlicher Außendurchmesser und Wanddicken
unterschiedlicher Werkstoffe
unterschiedlicher Oberflächenstrukturen

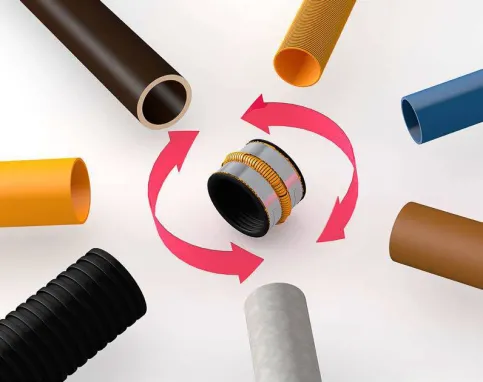

Die Einsatzmöglichkeiten umfassen biegesteife und biegeelastische Rohre. Es können glatte, gerippte oder gewellte Rohre ohne zusätzliche Ausgleichringe miteinander verbunden werden.
Die neu entwickelte Manschettendichtung reduziert die Variantenzahl gegenüber herkömmlichen Standardkupplungen um bis zu 75 % und bietet durch die um bis zu 20 % größere Einstecktiefe gegenüber herkömmlichen Produkten eine größere Sicherheit.
UNIVERSELL
Mehr Flexibilität auf der Baustelle, da die richtige Lösung immer schon vor Ort ist.
SICHER
Geprüfte Dichtheit bis 2,5 bar
DIBt-Zulassung (beantragt)
Zusätzliche Sicherheit durch "Airbag-Dichtung" aus Q-TE-C
Zuverlässige Verbindungsqualität durch ein höhere Einstecktiefe
Extra breite Edelstahlbänder für zusätzliche Sicherheit
WIRTSCHAFTLICH
Zeitsparend: Einfache und schnelle Montage spart viel Zeit auf der Baustelle
Kostensparend: Reduzierte Variantenanzahl sorgt für extra niedrige Lagerhaltungskosten
Die universelle Rohrkupplung verbindet Kanalrohre nahezu aller Werkstoffe: aus Kunststoff (PP, PE, PVC), Gusseisen (GG, SML), aus GFK, Faserzement, Beton & Stahlbeton, Steinzeug und sogar gerippte oder Wellrohre.
Lieferbare Größen von DN 110 bis DN 630.
AWADUKT HPP Rohr mit Steinzeugrohr
AWADUKT HPP Rohr mit Gussrohr
AWADUKT HPP Rohr in unterschiedlichen Nennweiten
