Übersicht / AWASCHACHT PP DN 1000
REHAU bietet ein breites Sortiment an Kunststoff-Schächten an, um für jeden Anwendungsfall ein geeignetes Bauteil liefern zu können. Durch die richtige Produktauswahl und Auslegung lassen sich erhebliche Kosten einsparen.
REHAU Schachtsysteme

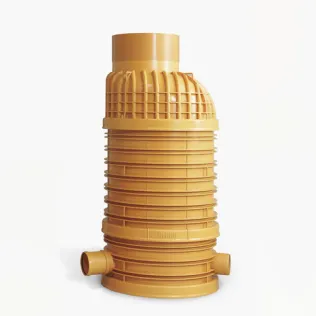

AWASCHACHT PP DN 1000 / AWASCHACHT nevoPP DN 1000

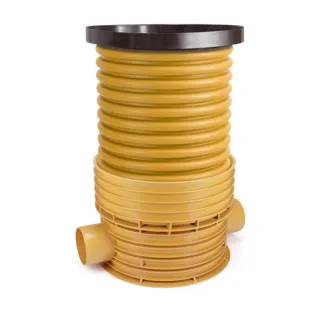

AWASCHACHT PP DN 800

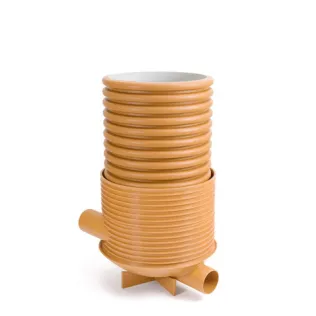

AWASCHACHT PP DN 600

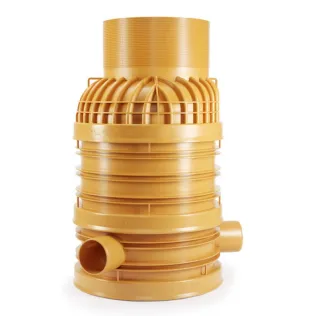

AWASCHACHT nevoPP DN 1000
Der klimaneutrale*) Einsteigeschacht aus Polypropylen gemäß DIN EN 13598-2 ist für Neubau oder Sanierung in offener Bauweise einsetzbar. Als Kernmaterial wird PP-Recyclingwerkstoff eingesetzt, die abwasserberührten Innenflächen und erdreichberührten Außenflächen sind aus PP-Neumaterial. Ausgelegt für normale Begehfrequenz, einsetzbar auch für eine Sanierung in offener Bauweise, als Richtungsänderungsschacht oder als Schacht mit mehreren seitlichen Zuläufen.
Nachhaltige Abwassersysteme von REHAU
sind klimaneutral)- zertifiziert und bilanzierbar auf Basis unabhängiger Berechnungen
reduzieren den CO2-Fußabdruck des Bauvorhabens
stärken die Kreislaufwirtschaft durch Rücknahme von Materialien wie Baustellenabschnitten und Altbauteilen
Intelligente Softwarelösungen zur Projektplanung - smartAWASCHACHT DN 1000
Der digitale Zwilling ist in 24 h verfügbar und bietet flexible Änderungen
Die bisherige Arbeitsweise der manuelle Schachtplanung mit Objektfragebögen ist zeitintensiv, fehleranfällig und aufwändig. REHAU hat deshalb eine intelligente Softwarelösung entwickelt, um Schächte online oder per App detailliert zu konfigurieren und alle relevanten Planungsinformationen mit einem Klick einzulesen.

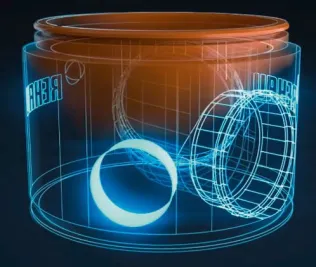

Im Zuge der Datenaufbereitung entsteht dadurch in kurzer Zeit ein digitaler Schachtzwilling, der die Prüfung komplizierter Schächte vereinfacht und Fehler vermeidet. Mit modernen digital gesteuerten Fertigungsanlagen produziert Rehau diese konfigurierten Schächte in kürzester Zeit.
smartAWASCHACHT der Nennweite DN 1000 mit komplexen Schachtgeometrien bieten eine Alternative zu branchenüblichen Lösungen in DN 1200/1500
Die digitale Planung und Fertigung erlaubt den Einsatz von smartAWASCHACHT in DN 1000 als Alternative für früher gefertigte Schächte in DN 1200 oder sogar DN 1500. Der smartAWASCHACHT spart im Vergleich zu einem Schacht der Nennweite DN 1500 etwa 34 Prozent des Erdaushubs und 76 Prozent des Lagerplatzbedarfs. Die deutlich leichtere Lösung erleichtert das Baustellenhandling enorm. Der nach dem Baukastenprinzip konzipierte AWASCHACHT mit Konus, Schachtring und Schachtboden ist auf eine direkte sohlgleiche Anbindung aller Rohrwerkstoffe wie Steinzeug, Guss, Beton oder GFK ausgelegt.
AWASCHACHT PP DN 1000 – Made in Germany

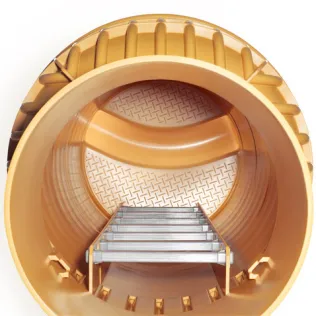

Der AWASCHACHT PP DN 1000 ist ein Schacht-Baukastensystem aus Polypropylen (PP), bestehend aus Konus, Schachtringen und -böden. Entwickelt als Bestandteil für ein leistungsfähiges dichtes Kanalsystem unter der Prämisse dauerhaft günstig zu sein.
Der AWASCHACHT erfüllt alle Anforderungen an eine moderne Kanalisation und vermeidet bekannte Schadensbilder. Das konstruktive Highlight ist der Schachtkonus. Die vertikal angeordneten Rippen in Gewölbestruktur ermöglichen, dass das Bauwerk mit dem mitgelieferten Ausgleichsrahmen Belastungen von SLW 60 problemlos standhält. Das entspricht 10 Tonnen Radlast.
Vorteile auf einen Blick
Günstig und flexibel in der Verlegung
Baukastensystem gewährleistet leichtes Baustellen-Handling. Flexible Anschlüsse ± 7,5°.
100 % dicht
Auf Fremdwasserdichtheit durch IKT geprüft.
Sicher und wartungsfreundlich
Sicher nach BGR 177; inspektionsfreundliche Farbe Orange.
Statische Belastbarkeit
Innovative Gewölbestruktur des Schachtkonus und Vollwandaufbau ermöglichen Verkehrslasten bis 10 Tonnen Radlast (SLW 60).
10 Jahre Garantie
AWASCHACHT PP DN 1000 - AWADUKT HPP

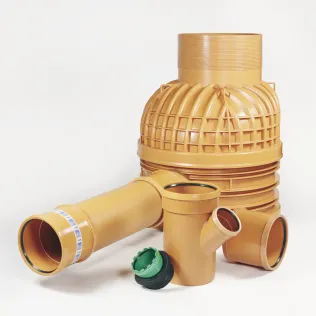

Komplettsystem aus einer Hand AWASCHACHT - AWADUKT HPP - AWADOCK
Einsatzmöglichkeiten
Schächte für jeden Anwendungsfall:
Typische Anwendungsfälle
Richtungsänderungsschacht Gerinne DN 160-250

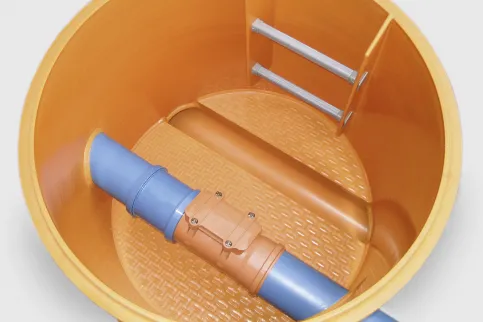

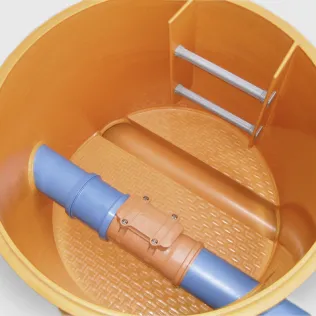

Sanierung in offener Bauweise
Einsteigeschacht für normale Begehfrequenz
Richtungsänderungsschacht Gerinne DN 315-630
Schacht mit (mehreren) seitlichen Zuläufen
Besondere Einsatzfälle
TWINSCHACHT
Energieumwandlungsschacht
Druckentlastungsschacht
Waterflush
Pumpenschacht
Wasserzählerschacht
Sanierungsschacht

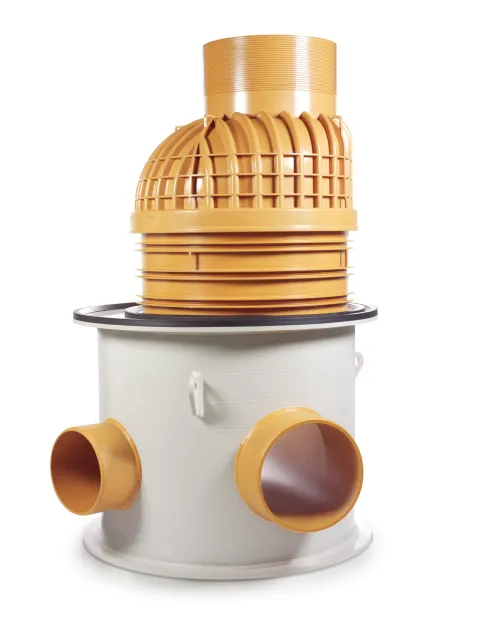

Schachtboden DN 1200 bzw. 1500
Einsatz bei großen Gerinnedurchmessern mit seitlichen Zuläufen.
Druckentlastungsschacht
Übergabeschacht von Abwasserdruck- auf Freispiegelleitung.
TWINSCHACHT
Schmutz– und Regenwasser in einem Rohrgraben werden durch nur einen Schacht geleitet.
Energieumwandlungsschacht
Geringer Material- und Arbeitseinsatz in der Steilstreckenentwässerung.

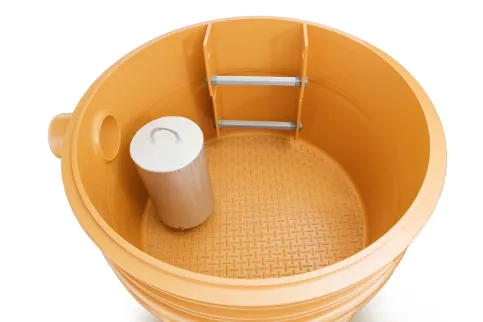

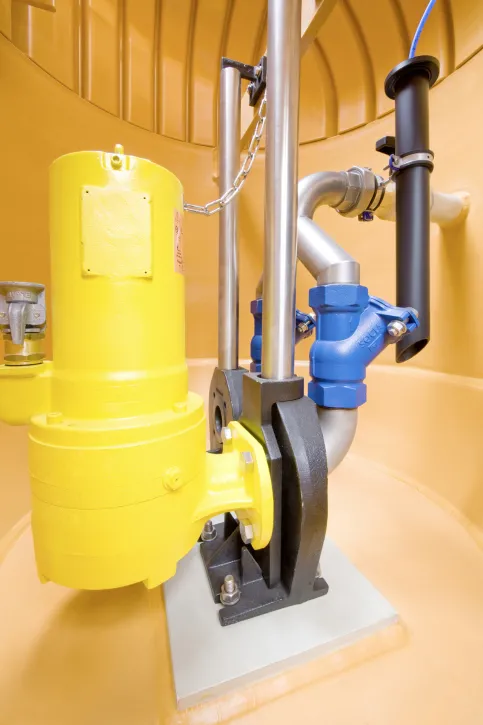

Pumpenschacht
Abwasserdruckentwässerung bei Höhenunterschieden.
Waterflush
Selbstständiger Spülschacht für Kanäle.
Lieferprogramm / Weitere Informationen

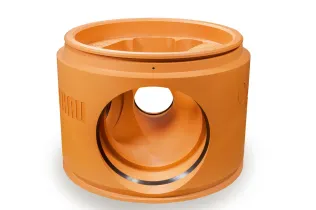

Standardschachtböden in unterschiedlichen Gerinne- und Zulaufvarianten
Schachtringe von 125 bis 1000 mm Nutzhöhe
Schgachtkonus DN 1000/625
Kunststoffauflagering
AWASCHACHT DN 800
Der AWASCHACHT PP DN 800 übernimmt Konstruktion und Materialen von dem AWASCHACHT DN 1000.
Der 800er Einsteigeschacht beweist, dass Kunststoffschächte nicht teuer sein müssen. Durch moderne Herstellungsverfahren überzeugt er bei der Wirschaftlichkeit. und ist hinsichtlich Anschaffungs- und Einbaukosten mit traditionellen Betonschächten vergleichbar.
Vorteile auf einen Blick
Wirtschaftlich
Reduzierte Personal- und Gerätezeiten sparen Einbaukosten
Dank langer Haltbarkeit werden Sanierungskosten vermieden
Geringe Wartungskosten
Komplettsystem aus einer Hand AWASCHACHT - AWADUKT HPP - AWADOCK
Sicher und hochwertig
Ideal für den gelegentlichen Einstieg.
Erfüllt die Anforderungen aus DIN EN 476, die Unfallverhütungsvorschriften GUV-V C 5 und die Richtlinien der Berufsgenossenschaften
Statisch belastbar und auftriebssicher
Gefertigt aus Polypropylen (PP) für lange Nutzungsdauer
Bedarfsgerecht und passend
Kanalschächte sind bedarfsgerecht und kostenoptimiert zu planen - aber dennoch sicher für Generationen. Das REHAU Schachtprogramm ermöglicht den Aufbau eines an den Bedarf angepassten Kanalsystems
Der REHAU-Systemgedanke – Rohre, Schächte und Formteile aus einer Hand – sorgt für optimal aufeinander abgestimmte Entwässerungslösungen.
Eigenschaften
Langlebigkeit
Der korrosionsbeständige Werkstoff erhöht die Produktlebensdauer und schützt die Umwelt.
Dichtheit
Lastentkoppelte Schachtelementdichtung und integriertes Safety-Lock-Dichtsystem im Anschlussbereich.
Auftriebssicherheit
Verzahnung der Verstärkungsrippen hält den Schacht sicher im Erdreich – auch bei höheren Grundwasserständen.
Statische Belastbarkeit
Durch innovative Gewölbestruktur des Konus und Vollwandaufbau ist der AWASCHACHT PP DN 800 belastbar bis 10 Tonnen Radlast (SLW60).
Inspektionsfreundlichkeit und Sicherheit
Helle Innenfarbe Orange
Integrierte Steigleiter mit korrosionsfreien, rutschhemmenden GfK-Sprossen
Rutschsichere Berme
Erfüllung aller einschlägiger Unfallverhütungsvorschriften und Richtlinien der Berufsgenossenschaften
Gelenkigkeit und Flexibilität
+/- 7,5° abwinkelbare Gerinne-Anschlüsse.
Leichte Bauteile ermöglichen einfaches Baustellenhandling und bedarfsgerechte Anpassung an jede Baustellensituation.
Kombinierbarkeit
Komplettes Programm der Schachtböden DN 1000 mit Adapter DN1000/800 nutzbar.
Empfohlene Anwendungsmöglichkeiten
Revisions- und Kontrollschacht
Einsteigeschacht für den gelegentlichen Einstieg
Kanalschacht bei beengten Platzverhältnissen
Richtungsänderungsschacht Gerinne DN 160 – 250
Für Sanierungen in offener Bauweise
Hausanschlussschacht für die private Entwässerung
Druckentlastungsschacht
Übergabeschacht von Abwasserdruck- auf Freispiegelleitung
Energieumwandlungsschacht
Für die Steilstreckenentwässerung
Pumpenschacht
In Verbindung mit Druckentwässerungssystemen
Twinschacht
Schmutz– und Regenwasser in einem Rohrgraben werden durch nur einen Schacht geleitet.
Einsatzbeispiel Revisionsschacht bei Richtungsänderungen
Einsatzbeispiel Twinschacht
Einsatzbeispiel Energieumwandlungsschacht
Lieferprogramm / Weitere Informationen

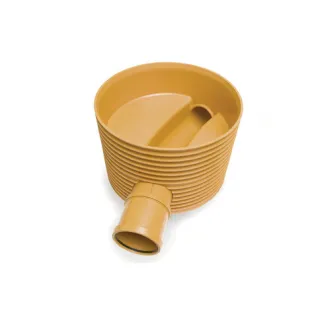

Schachtböden
Schachtringe
Schachtkonus DN 800/625
Auflagering für handelsübliche Gussabdeckung
AWASCHACHT DN 600
Inspektionsschacht DN 600
Im Kanalnetz muss nicht jeder Schacht ein „1000er“ sein. Moderne Reinigungs- und Inspektionsgeräte können eine Kanallänge von 100 m oder mehr zurücklegen. Daher ist es nicht mehr nötig, in jeden Schacht einsteigen zu können. Deshalb lautet für Planer und kommunale Bauherren die Devise: Kanalschachte müssen bedarfsgerecht und kostenoptimiert aber dennoch „Sicher für Generationen“ gebaut werden.
Vorteile im Überblick
Wirtschaftlich
Sinkende Materialkosten durch optimierte Schachtnennweite.
Langlebig
Korrosionsbeständiger Werkstoff Polypropylen erhöht die Langlebigkeit und schützt die Umwelt.
Sicher und inspektionsfreundlich
100% dicht
Inspektionsfreundliche Farbe Orange.
Günstig und flexibel in der Verlegung
Das Baukastensystem gewährleistet leichtes Baustellen-Handling.
Geringere Lohn- und Gerätekosten durch Gewichts- und Montagevorteile.
Bedarfsgerecht und passend
Komplettsystem aus einer Hand AWASCHACHT - AWADUKT HPP - AWADOCK
Empfohlene Anwendungsmöglichkeiten
Inspektionsschacht
Anfangsschacht einer Kanalhaltung
Kontrollschacht (z.B. für Kanalinspektion)
Hausanschlussschacht
Innerstädtische Anwendung bei beengten Platzverhältnissen
Als Reinigungsschacht ohne Einsteigeerfordernis
Energieumwandlungsschacht
Für die Steilstreckenentwässerung
Druckentlastungsschacht
Übergabeschacht von Abwasserdruck- auf Freispiegelleitung
Pumpenschacht
Abwasserdruckentwässerung bei Höhenunterschieden
Einsatzbeispiel Inspektionsschacht, Schachtboden mit offenem Durchgangsgerinne
Einsatzbeispiel Druckentlastungsschacht
Einsatzbeispiel Energieumwandlungsschacht
Lieferprogramm / Weitere Informationen
Schachtböden
Steigrohr
Übergänge zur Abdeckung
- *)
- Klimaneutralität extern zertifiziert durch TÜV Rheinland, einschließlich Kompensation, ohne Berücksichtigung der Formeile
