Beschreibung
Schäden an vorhandenen Beton-Straßenabläufen sind nicht zu vermeiden. RAINSPOT-Straßenabläufe wurden entwickelt, um den wachsenden Anforderngen gerecht zu werden.

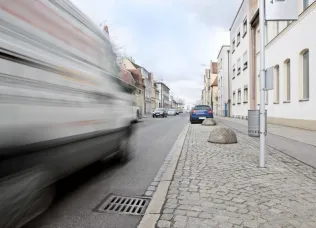

Wachsende Belastungen erfordern neue Lösungen
Durch immer weiter steigende Verkehrsbelastungen auf die Straßenabläufe werden höhere Anforderungen an das eingesetzte System und Material gestellt. Häufig fallen die eingebauten Straßenabläufe aus Beton durch Schadensfälle wie Absenkungen/Setzungen der Oberfläche durch Zerstörung der Mörtelfugen und Ablaufteile auf. Deshalb muss an neue Lösungen gedacht werden, da die aufgezeigten Probleme und die dadurch resultierenden Schäden aufwändige und kostspielige Sanierungsmaßnahmen erfordern. Als Alternative zu den schweren Ablaufkörpern aus Beton bieten sich polymere Lösungen an.
REHAU hat deshalb den RAINSPOT Straßenablauf entwickelt, der neue Maßstäbe in punkto Belastbarkeit, Dichtheit, Flexibilität und Verlegefreundlichkeit setzt.
Der Straßenablauf aus Polypropylen ist flexibel an jede Einbausituation anpassbar
Der RAINSPOT Straßenablauf ist ein modulares, polymeres, vom IKT geprüftes System, mit dem alle benötigten Ablaufvarianten aufgebaut werden können.
RAINSPOT setzt neue Maßstäbe in Sachen Belastbarkeit, Dichtheit, Verlegefreundlichkeit und Flexibilität. Moderne Werkstoffe und hohe technische Sicherheit geben ein beruhigendes Gefühl, dass das System lange Zeit voll funktionsfähig bleibt.
Programmbestandteile
Konus 300 x 500
Aufsatzrahmen 500 x 500
Grundkörper ohne Ablauf
Grundkörper mit Ablauf KG DN 160
Verlängerungen ohne Ablauf
Verlängerungen mit Ablauf KG DN 160
Höhenadapter 300 x 500
Dichtringe
Kunststoffdeckel
RAINSPOT Straßenablauf mit Aufsatz
Besonderheiten
Hohe Belastbarkeit durch Entkopplung von Aufsatz/Auflagering und Ablaufkörper und damit Ableitung der auftretenden Verkehrslasten in das umgebende Erdreich ohne Belastung des Ablaufkörpers
Dichtheit durch einteilige Ablaufkörper mit Dichtprofil
Verlegefreundlichkeit: geringes Gewicht (2,0 - 3,5 kg/Element) ermöglicht Einbau per Hand, kurze Einbauzeiten, schlagzähes und bruchsicheres Material PP sowie einfacher Transport und Lagerung durch Stapelbarkeit
Flexibilität durch einen modularen Aufbau mit verschiedenen Systemkomponenten, so dass unterschiedliche Einbautiefen und Abläufe mit und ohne Schlammfang realisierbar sind.
Beständigkeit: Durch den langlebigen Werkstoff Polypropylen ist das System tausalz-, korrosions- und frostbeständig

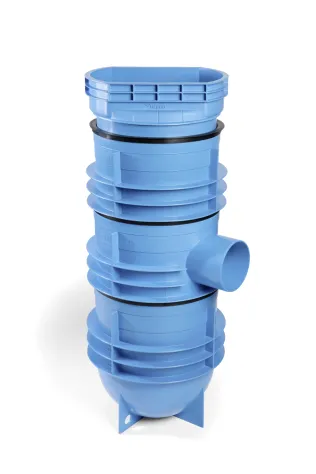

RAINSPOT mehrteilig, für Aufsatz 300 x 500 mm

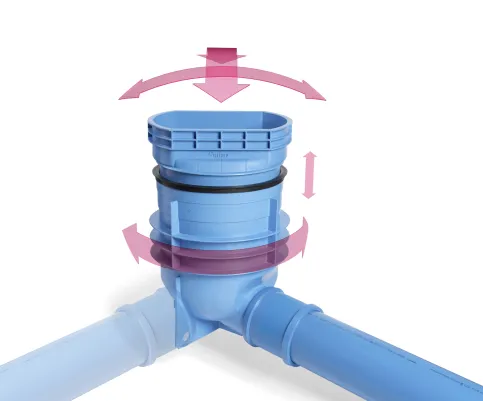

Für den Transport auf der Baustelle und beim Versetzen der RAINSPOT Straßenabläufe mit Gewichten von 2,3–3,6 kg wird kein Hebegerät benötigt. Das modulare System ermöglicht den Aufbau von allen erforderlichen Straßenablauf- Varianten. Über den neuen teleskopierbaren Konus bzw. Aufsatzrahmen werden die auftretenden Lasten in den umliegenden Boden weitergeleitet.
Konus oder Aufsatzrahmen ermöglichen die Anpassung an die Neigung der Verkehrsflächen von bis zu 10 % und fangen Höhenunterschiede bis zu 75 mm ab. Die Grundkörper sind drehbar, so dass der Anteil an Anschlussformteilen reduziert wird. Konus und Aufsatzrahmen sind konzipiert für die Aufnahme der handelsüblichen Aufsätze entsprechend der DIN EN 124 und Eimer nach/ähnlich DIN 4052.
Straßenablauf RAINSPOT im Detail
Aus 100 % schlagfestem PP
Schnelle, einfache und sichere Verlegung durch geringes Gewicht
Drehbarer Grundkörper - flexibler Anschluss
Lastabtrag in das umliegende Erdreich ohne Belastung des Ablaufkörpers
Spülbar bis 120 bar
Belastungsklassen C 250 – D 400
Standardschlammeimer nach DIN einsetzbar
Dichtheit nach simulierter Verkehrsbelastung durch IKT-Prüfung bescheinigt
