Produkteigenschaften

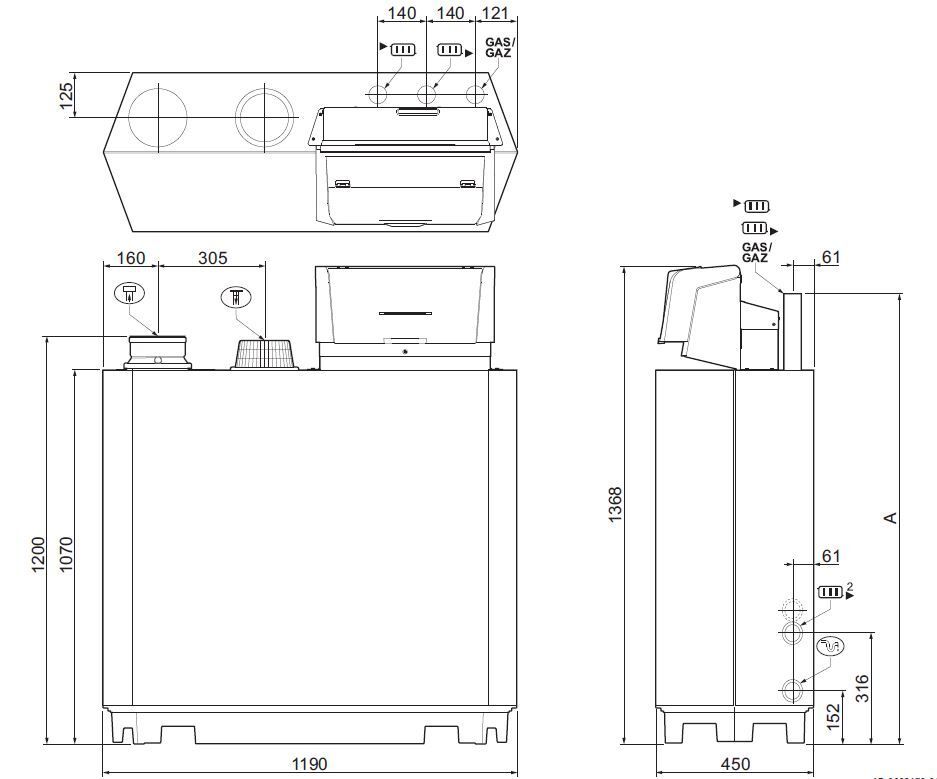

Breite:	1.190mm
Höhe:	1.368mm
Tiefe:	450mm
Frequenz:	50 Hz
Kesselsystem:	Glieder
Material Wärmetauscher:	Aluminium
Medium:	Wasser
Nenninnendurchmesser Kondensat:	DN 32
Nenninnendurchmesser Kraftstoff:	1 1/4 Zoll (32)
Nenninnendurchmesser Rücklauf:	1 1/4 Zoll (32)
Nenninnendurchmesser Zufuhr:	1 1/4 Zoll (32)
Anzahl der Phasen:	1
Bemessungsspannung:	210V
max. Arbeitsdruck:	600.000Pa
max. Gasvordruck:	2.500Pa
max. Zulauftemperatur (Arbeitstemperatur):	90°C
min. Arbeitsdruck:	80.000Pa
min. Gasvordruck:	1.700Pa
min. Rücklauftemperatur:	20°C
Nenndurchmesser Kanal Luftzufuhr:	150mm
Nenndurchmesser Kanal Rauchgasabfuhr:	150mm
Nennleistung 50-30 °C:	93.000W, 129.000W, 179.000W, 217.000W
Nennleistung 80-60 °C:	87.000W, 120.000W, 166.000W, 200.000W
Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4):	87.000W, 115.000W, 166.000W, 200.000W
Wasserseitiger Widerstand bei dT 20 °C:	135.000Pa, 165.000Pa, 170.000Pa, 180.000Pa
Wirkungsgrad:	104%, 105%, 105%, 106%
Zusätzlicher Stromverbrauch bei Vollast (Elmax):	103W, 167W, 196W, 306W
Zusätzlicher Stromverbrauch im Standby-Modus (Psb):	6W
Betrieb als offene (Luftzufuhr) Ausführung möglich:	ja
Einstellbare Heizleistung:	ja
Elektronsiche Entzündung:	ja

MEHR

Herstellerspezifische Eigenschaften

Percentage hydrogen	20 %
Suitable for low-calorific natural gas	Manual settable
Suitable for high-calorific natural gas	Standard factory setting
Suitable for propane	Manual settable
Suitable for butane	Not suitable
Suitable for methane	Manual settable
Suitable for liquefied petroleum gas (LPG)	By means of a conversion kit, not included
Suitable for hydrogen	Manual settable
Suitable for domestic fuel oil (HBO I)	Not suitable
Suitable for domestic fuel oil (HBO II)	Not suitable
Condensing	true
Geschlossene Ausführung	ja
Eingebautes Überdruckventil	nein
Eingebauter Manometer	ja
Nennlast unterer Wert	34 kW, 46 kW, 26 kW, 21 kW
Brennerregulierung hoch/niedrig	nein
Nennlast oberer Wert	189 kW, 228 kW, 137 kW, 99 kW
Eingebaute Zirkulationspumpe	nein
Eingebauter Füll-/ Zapfhahn	ja
Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4)	87.8%, 87.7%
Eingebautes Ausdehnungsgefäß	nein
Eingebauter witterungsanhängiger Regler	ja
Eingebaute Zugunterbrechung	ja
Eingebaute Pumpenschaltung	ja

Downloads

Excel-Export

Word-Export

Dokumente und Planungshilfen

Aufbau-/Montageanleitung

ma_gas_210_ace.pdf
