Lichttechnisch optimierte Lichtlenklamellen mit Spiegeloptiken
RETROFlex Anwendung in einer Ganzglas-Doppelfassade, Standort Sofia, mehrfach zertifiziert u.a. DGNB Gold
RETROSolar Lichtlenklamellen mit Spiegeloptiken
schützen vor Überhitzung und Blendung,
lenken das Tageslicht in die Raumtiefe und verbessern den Tageslichtquotienten,
versorgen mit Tageslicht im Sommer und im Winter mit Sonnenenergie,
reduzieren die Kühllasten durch passive Kühlung mittels Energieauslenkung.
Gezielte Tageslichtlenkung durch RETROSolar Tageslicht-Lamellen mit Hochleistungsspiegel
Die obere Sektion der RETROLux Lamellen dient der Raumtiefenausleichtung, die untere Sektion ermöglicht die blendfreie Lichtumlenkung an die Decke.
Die Fassade wird in der Höhe in Sektionen gegliedert:
Die Raumtiefenausleuchtung erfolgt durch die oben angeordneten Systeme RETROLux O.
Unterhalb von 2 m wird RETROLux U angeordnet und ermöglicht eine blendfreie Lichtumlenkung an die Decke.
Die überhitzende Sommersonne wird in der gesamten Fassade ausgelenkt. Die flache Lamellenanordnung der Retro-Systeme gewährleistet eine Durchsicht bei gleichzeitiger Sommerschutzfunktion.
Lichteintrag im Winter: Durch die präzise Lichtführung der Hochleistungsspiegel werden die Sonnenstrahlen nicht absorbiert, sondern als Licht reflektiert. Die Innenraumausleuchtung mit Tageslicht wird verbessert.
Lichteintrag im Sommer: Die gezielte Auslenkung des Sonnenlichtes verhindert eine Aufheizung der Fensterzone, eine Wandlung in langwellige Wärmestrahlung ist vermieden. Gleichzeitig ist das Tageslicht besser nutzbar.
RETROFlex Lichtauslenklamellen für Innenmontage oder in Doppelfassaden
RETROFlex Lichtauslenklamellen mit mikrostrukturiereten Fresnel-Spiegeln
Die RETROFlex Lamellen verfügen über eine monofokale Lichtauslenkung mit einem nach außen orientierten Fokus und bieten Hitze- und Blendschutz aufgrund der Retro-Reflexion.
Die Mikrostruktur ist eingeprägt oder aufgedruckt, die Unterseite der Lamellen ist mattweiß.
RETROFlex monofokale Lichtauslenklamellen
RETROFlex Jalousien für Innenraumanwendung
monofokale Lichtauslenklamellen als Innenjalousie in 20 bis 80 mm Breite
Lamellen mit Fresneloptik
Sonnenschutz mittels Retroreflexion in offener horizontaler Lamellenanstellung
Raumtiefenausleuchtung und gleichzeitig optimierte Durchsicht
RETROLux Lichtlenklamellen für Innenmontage und Doppelfassaden
RETROLux Lichtlenklamellen für innenseitige Montage und Doppelfassaden
RETROLux besteht aus zwei Lamellenteilstücken:
Das retro-reflektierende Teilstück dient der Auslenkung des Sonnenlichts zurück in den Himmel. Das zum Innenraum gelegene Lightshelf dient der Einlenkung des Tageslichts an die Decke und in die Raumtiefe.
Die Horizontalpositionierung der Lamellen ermöglicht die gute Durchsicht.
RETROLux faltenförmige Makrostrukturlamellen
RETROLux 20 / 50 mm für innenseitige Montage und Doppelfassaden
faltenförmige Makrostrukturen als Innenjalousie mit bifokaler Lamellenoptik
Selektion der Lichteinlenk- und Lichtauslenkfunktionen infolge bifokaler Optik
Solarenergiezugewinn im Winter
effektiver Sonnenschutz im Sommer
Innenraumtiefenausleuchtung und Durchsicht nach außen gesichert
RETROLuxTherm Lichtlenklamellen im Isolierglas
RETROLuxTherm für den Isolierglaseinbau
RETROLuxTherm Lichtlenksysteme sind als fixierte Systeme für Fassaden und Dachverglasungen konzipiert.
Die makro- und mikrostrukturierten Retro-Reflektoren mit integriertem Lightshelf ermöglichen niedrigste g-Werte von 0,07 bei hoher Sommersonne, insbesondere beim Einsatz von extra klarem Glas (ohne Sonnenschutzschicht).
bifokale Lichtlenklamellen
RETROLuxTherm 12 oder 20 mm für den Isolierglaseinbau
bifokale Lichtlenklamellen mit 12 oder 20 mm Breite
für fixierten Einbau in Isolierglas
einfallswinkelselektive Lichteinlenk- und Lichtauslenkfunktion aufgrund bifokaler Optik
effektive Sonnenschutzmaßnahme bei gleichzeitiger Raumtiefenausleuchtung und exzellenter Durchsichtigkeit
RETRO-Technik im Dach, eingebaut im Isolierglas
Winkelabhängige Transparenz zwischen den Lamellen
Die Retro-Technik im Dach bietet die Möglichkeit, die Richtung und die Intensität des eintretenden Sonnenlichtes sowie den Tageslichtkoeffizienten exakt zu bestimmen. Die Lichtausbeute erfolgt bevorzug über das „kalte“ Nordlicht.
Die Lichteinlenk- und Lichtauslenkfunktion wird in Abhängigkeit von Dachneigung, Himmelsrichtung und Breitengrad durch die Berechnung der Neigungswinkel der Lamellen und des Abstands zwischen den Lamellen bestimmt und im Isolierglas oder unter Dach angeordnet.
RETRO-Technik im Dach-Isolierglas mit mono- oder bifokalen Lichtlenklamellen
Retro-Technik im Dach für den fixierten Einbau in Dach-Isolierglas
mikro- oder makrostrukturierte Lichtlenklamellen
mono- oder bifokale Optik
Lamellenbreiten 12 bis 25 mm für Einbau in Isolierglas
Lichteinlenk- und Lichtauslenkfunktion als Sonnen- und Hitzeschutz auf Durchsicht optimiert

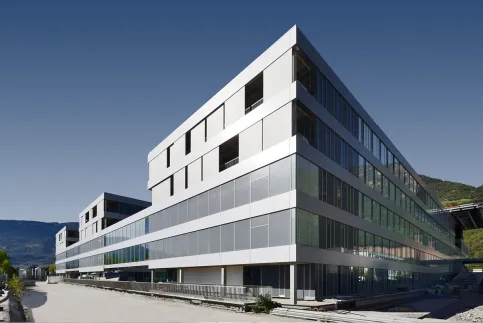

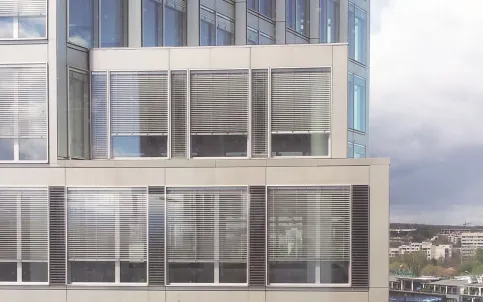

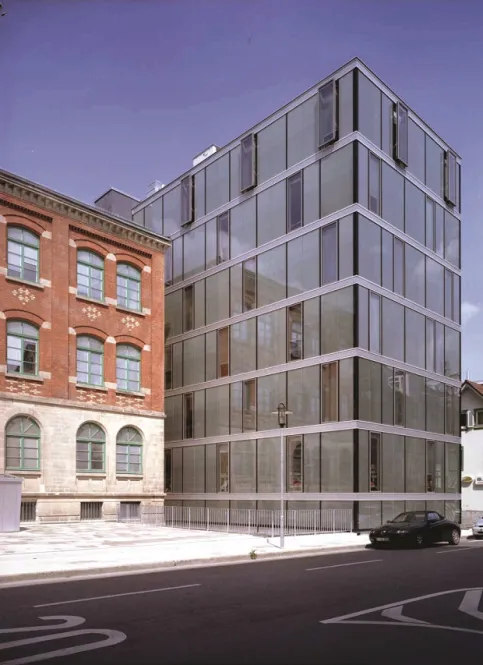

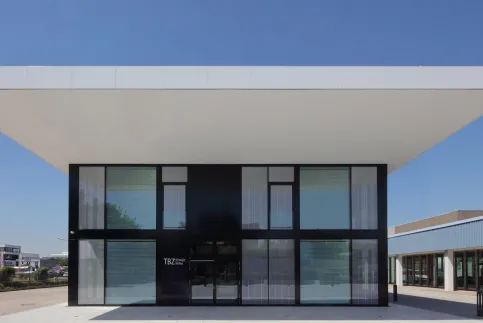

Referenzbeispiele
