Lichttechnisch optimierte Lichtlenklamellen mit Spiegeloptiken
Die richtungsselektive Lichtlenkung lenkt Tageslicht, schützt vor Überhitzung und verbessert die Durchsicht für intelligente Fassaden.
Richtungsselektive Lichtlenkung für intelligente Fassaden
Eine richtungsselektive Lichtlenkung
schützt vor Überhitzung,
lenkt Tageslicht ein,
verbessert die Durchsicht.
Lamellensysteme mit Spiegeloptiken verbessern den Lichteintrag. Gleichzeitig verhindert die gezielte Lichtauslenkung die Aufheizung der Fensterzone.
RETROSolar Lichtlenklamellen mit Spiegeloptiken
schützen vor Überhitzung und Blendung,
lenken das Tageslicht in die Raumtiefe und verbessern den Tageslichtquotienten,
versorgen mit Tageslicht im Sommer und im Winter mit Sonnenenergie,
reduzieren die Kühllasten durch passive Kühlung mittels Energieauslenkung.
Die obere Sektion der RETROLux Lamellen dient der Raumtiefenausleichtung, die untere Sektion ermöglicht die blendfreie Lichtumlenkung an die Decke.

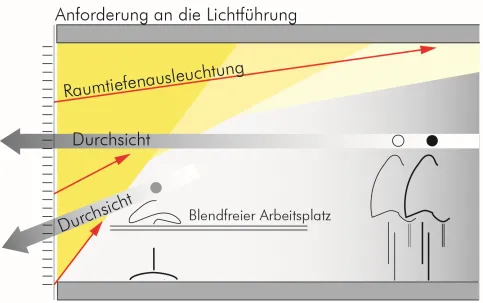

Die Fassade wird in der Höhe in Sektionen gegliedert:
Die Raumtiefenausleuchtung erfolgt durch die oben angeordneten Systeme RETROLux O.
Unterhalb von 2 m wird RETROLux U angeordnet und ermöglicht eine blendfreie Lichtumlenkung an die Decke.
Die überhitzende Sommersonne wird in der gesamten Fassade ausgelenkt. Die flache Lamellenanordnung der Retro-Systeme gewährleistet eine Durchsicht bei gleichzeitiger Sommerschutzfunktion.
Gezielte Tageslichtlenkung durch RETROSolar Tageslicht-Lamellen mit Hochleistungsspiegel
Durch die präzise Lichtführung der Hochleistungsspiegel werden die Sonnenstrahlen nicht absorbiert, sondern als Licht reflektiert. Die gezielte Auslenkung des Sonnenlichtes verhindert eine Aufheizung der Fensterzone. Eine Wandlung in langwellige Wärmestrahlung ist vermieden. Es findet jedoch gleichzeitig eine verbesserte Innenraumausleuchtung mit Tageslicht statt.
Lichteintrag im Winter
Lichteintrag im Sommer
Durchsicht bei aktivem Sonnenschutz

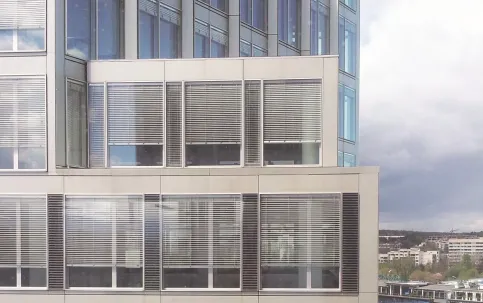

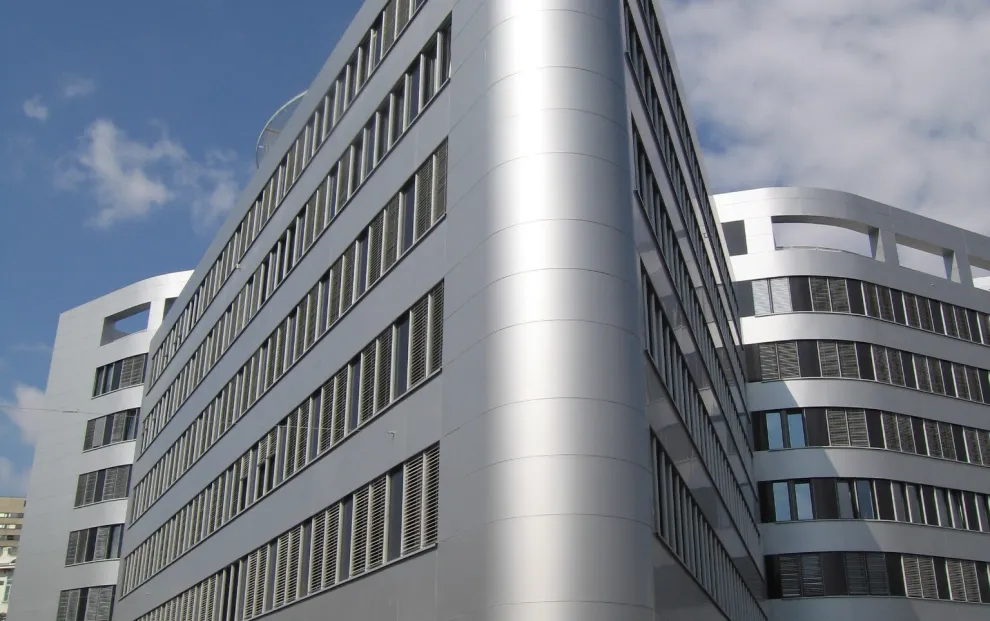

RETROLux A Lichtlenklamellen für Außenraffstoren
RETROLux A Lichtlenklamellen für Außenraffstoren
Die 80mm breiten RETROLux A Lichtlenklamellen sind speziell für die Außenanwendung konzipiert. Abhängig vom Einfallswinkel der Sonne wird die Sonne im Sommer primär nach außen gelenkt. Aufgrund der bifokalen Optik ist jedoch gleichzeitig die Raumausleuchtung mit natürlichem Tageslicht gesichert.
RETROLux A bifokale Lichtlenklamellenoptik
RETROLux A 80 mm für Außenanwendung
bifokale Lichtlenklamellen für Außenraffstoren
einfallswinkelselektive Lichteinlenk- und Lichtauslenkfunktion
trotz wirksamen Sonnen- und Wärmeschutzes bleibt die Innenraumausleuchtung immer gesichert
Durchsicht zwischen den Behängen bleibt in Sonnenschutzfunktion erhalten

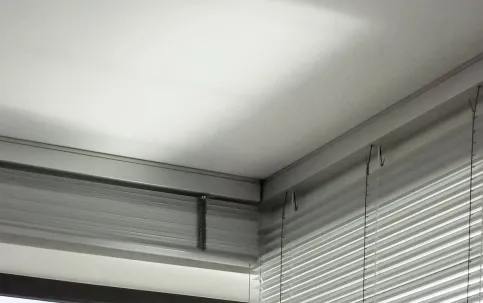

RETROLux Lichtlenklamellen für Innenmontage und Doppelfassaden
RETROLux Lichtlenklamellen für innenseitige Montage und Doppelfassaden
RETROLux besteht aus zwei Lamellenteilstücken: Das retro-reflektierende Teilstück dient der Auslenkung des Sonnenlichts zurück in den Himmel, das zum Innenraum gelegene Lightshelf dient der Einlenkung des Tageslichts an die Decke und in die Raumtiefe. Die Horizontalpositionierung der Lamellen ermöglicht die gute Durchsicht.

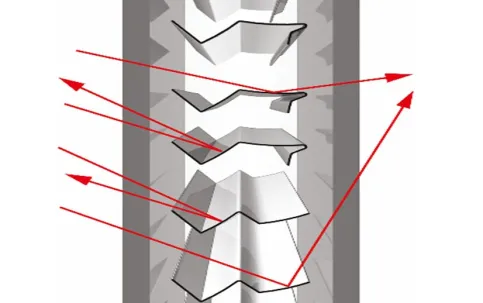

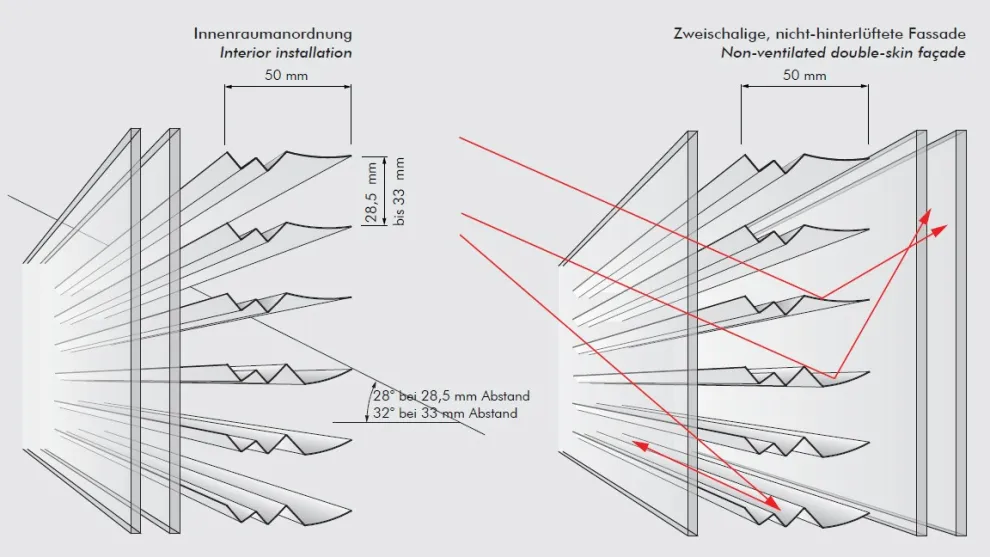

RETROLux faltenförmige Makrostrukturlamellen
RETROLux 20 / 50 mm für innenseitige Montage und Doppelfassaden
faltenförmige Makrostrukturen als Innenjalousie mit bifokaler Lamellenoptik
Selektion der Lichteinlenk- und Lichtauslenkfunktionen infolge
bifokaler Optik
Solarenergiezugewinn im Winter
effektiver Sonnenschutz im Sommer
Innenraumtiefenausleuchtung und Durchsicht nach außen gesichert

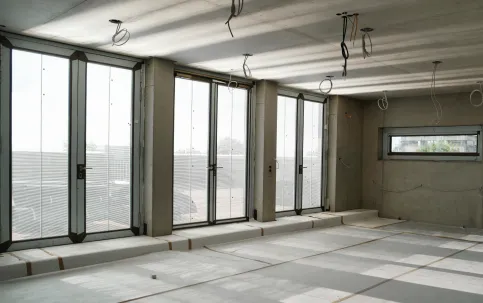

RETROLuxTherm Lichtlenklamellen im Isolierglas
RETROLuxTherm für den Isolierglaseinbau
RETROLuxTherm Lichtlenksysteme sind als fixierte Systeme für Fassaden und Dachverglasungen konzipiert. Die makro- und mikrostrukturierten Retro-Reflektoren mit integriertem Lightshelf ermöglichen insbesondere mit extra klarem Glas (ohne Sonnenschutzschicht) niedrigste g-Werte von 0,07 bei hoher Sommersonne.

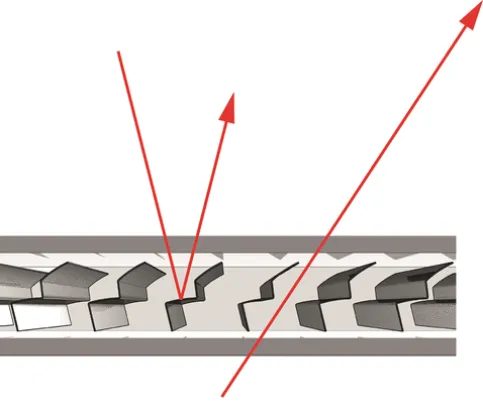

bifokale Lichtlenklamellen
RETROLuxTherm 12 oder 20 mm für den Isolierglaseinbau
bifokale Lichtlenklamellen mit 12 oder 20 mm Breite
für fixierten Einbau in Isolierglas
einfallswinkelselektive Lichteinlenk- und Lichtauslenkfunktion aufgrund bifokaler Optik
effektive Sonnenschutzmaßnahme bei gleichzeitiger Raumtiefenausleuchtung und exzellenter Durchsichtigkeit
RETROFlex Lichtauslenklamellen für Innenmontage oder in Doppelfassaden

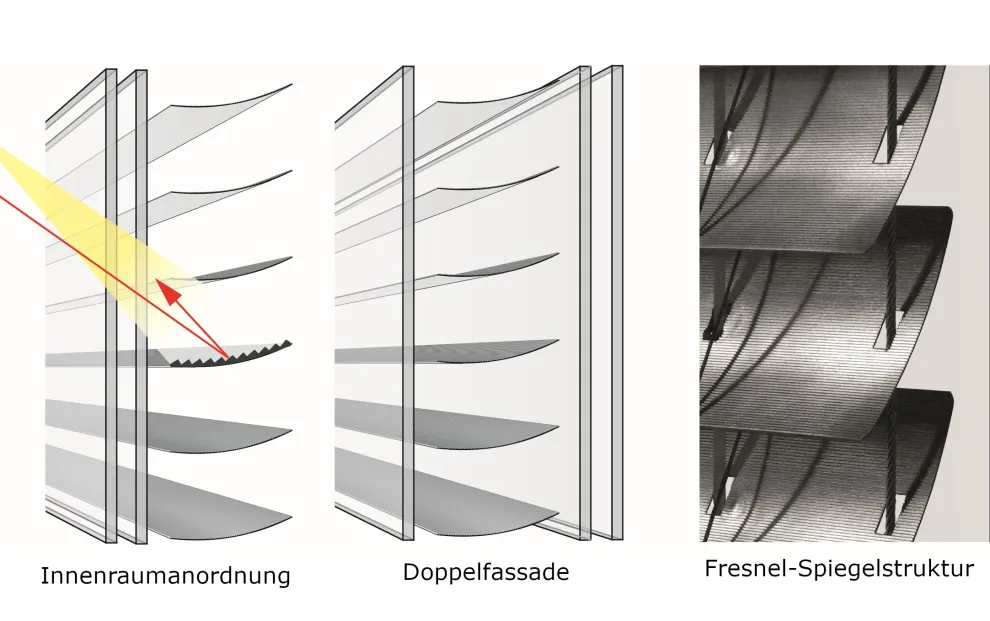

RETROFlex Lichtauslenklamellen mit mikrostrukturiereten Fresnel-Spiegeln

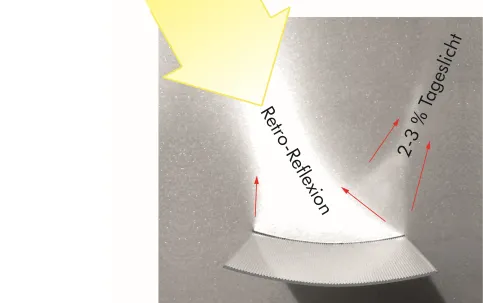

Die RETROFlex Lamellen verfügen über eine monofokale Lichtauslenkung mit einem nach außen orientierten Fokus und bieten Hitze- und Blendschutz aufgrund der Retro-Reflexion. Die Mikrostruktur ist eingeprägt oder aufgedruckt, die Unterseite der Lamellen ist mattweiß.
RETROFlex monofokale Lichtauslenklamellen

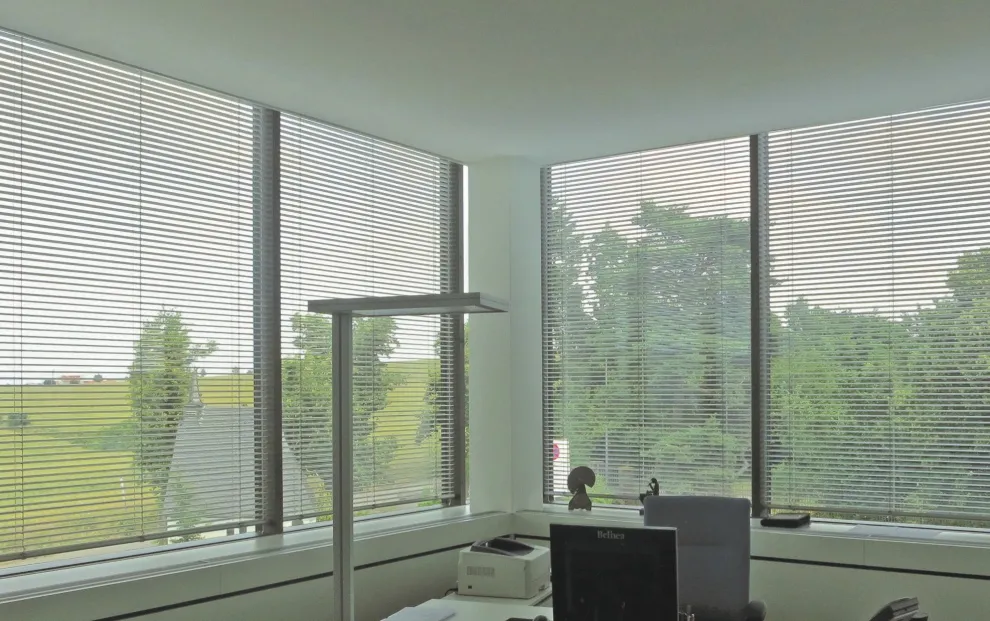

RETROFlex Jalousien für Innenraumanwendung
monofokale Lichtauslenklamellen als Innenjalousie in 20 bis 80 mm Breite
Lamellen mit Fresneloptik
Sonnenschutz mittels Retroreflexion in offener horizontaler Lamellenanstellung
Raumtiefenausleuchtung und gleichzeitig optimierte Durchsicht

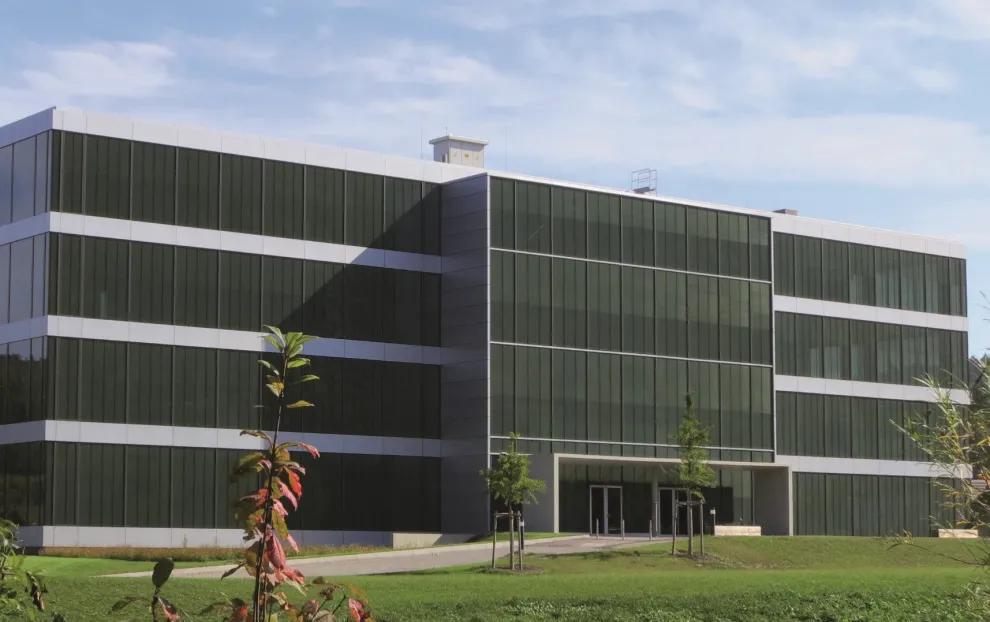

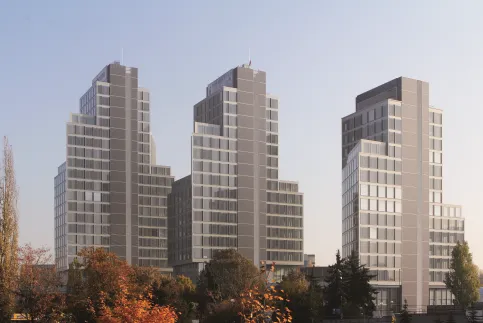

RETROFlex in Ganzglas-Doppelfassade
RETROFlex in Ganzglas-Doppelfassade, Standort Sofia, Kontinentales Klima, mehrfach zertifiziert u.a. DGNB Gold
Niedrigster Endenergieverbrauch einschließlich Klimatechnik, Beleuchtung, Fahrstühle, Computer etc., Messwert für September 6 kW/m²

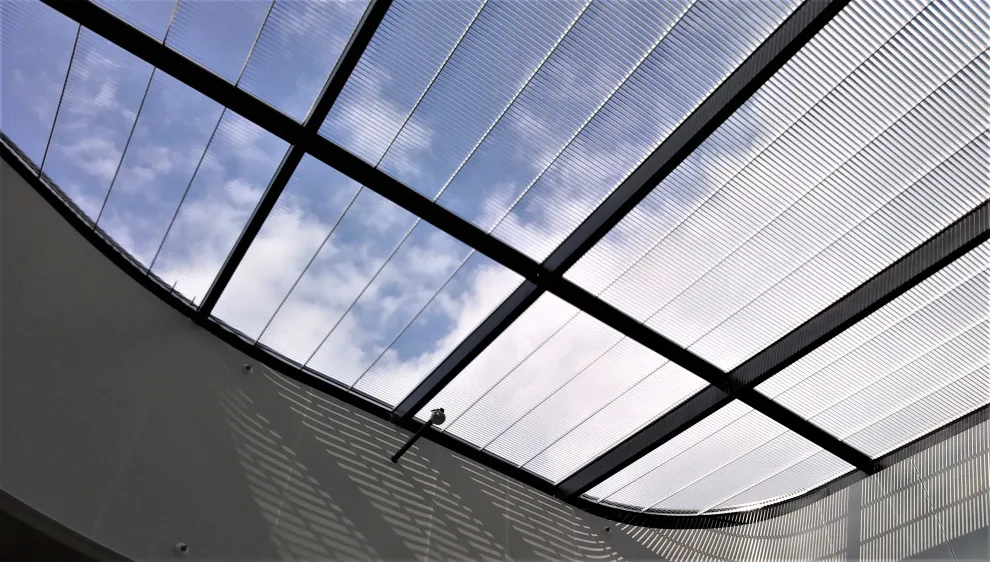

RETRO-Technik im Dach, eingebaut im Isolierglas
Winkelabhängige Transparenz zwischen den Lamellen
Die Retro-Technik im Dach bietet die Möglichkeit, die Richtung und die Intensität des eintretenden Sonnenlichtes sowie den Tageslichtkoeffizienten exakt zu bestimmen. Die Lichtausbeute erfolgt bevorzug über das „kalte“ Nordlicht.
Die Lichteinlenk- und Lichtauslenkfunktion wird in Abhängigkeit von Dachneigung, Himmelsrichtung und Breitengrad durch die Berechnung der Neigungswinkel der Lamellen und des Abstands zwischen den Lamellen bestimmt und im Isolierglas oder unter Dach angeordnet.
RETRO-Technik im Dach-Isolierglas mit mono- oder bifokalen Lichtlenklamellen
Retro-Technik im Dach für den fixierten Einbau in Dach-Isolierglas
mikro- oder makrostrukturierte Lichtlenklamellen mit mono- oder bifokaler Optik
Lamellenbreiten 12 bis 25 mm für Einbau in Isolierglas
Lichteinlenk- und Lichtauslenkfunktion als Sonnen- und Hitzeschutz auf Durchsicht optimiert
