Sonnenschutzgläser für alle Einsatzbereiche
Sonnenschutzgläser erhalten ihre Wirkung durch Beschichtung und/oder Einfärbung. Die Ausführung der Beschichtung, der farbliche Eindruck, die Durchsicht, der Reflexionsgrad und funktionelle Eigenschaften sowie Größe und bauliche Situation sind Kriterien für die Auswahl des richtigen Sonnenschutzglases.
Sonnenschutzgläser für alle Einsatzbereiche
COOL-LITE® von SAINT-GOBAIN GLASS
COOL-LITE® ist ein klares oder in der Masse gefärbtes Floatglas, auf das transparente Silberschichten aufgetragen werden. Somit werden – ähnlich zum herkömmlichen Spiegel – mit COOL-LITE® die Wärmestrahlen des Sonnenlichtes nach außen reflektiert, ohne Transparenz und Tageslichteintrag zu beeinträchtigen.
Kriterien für die Glasauswahl
Sonnen- und Wärmeschutzwirkung
Je nach Sonneneinstrahlung, Orientierung der Fassade und zu verglasender Fläche werden Gläser mit einem optimalen Verhältnis von hoher Lichttransmission (TL) und geringem Gesamtenergiedurchlassgrad (g-Wert) ausgewählt.
Ästhetik
Die Ansicht der Verglasung mit Reflexionsfarbe, Farbintensität, Spiegelung (Reflexion außen) sind abhängig von der Ausrichtung, der Umgebung, der Sonneneinstrahlung und dem Wetter.
Bemusterung
Die endgültige Auswahl sollte in der realen Situation auf Basis einer Bemusterung erfolgen.
Nachhaltigkeit
Die Sonnenschutz-Produktfamilien COOL-LITE® XTREME und COOL-LITE SKN sind auf Basis von ORAÉ® erhältlich, dem CO2-reduzierten Glas von Saint-Gobain Glass. Der sehr niedrige CO2-Fußabdruck von ORAÉ®, entsteht durch die Kombination eines hohen Anteils an recyceltem Glas (64 % gemäß ISO 14021:1999) und erneuerbarem Strom (42 % im Vergleich zu dem regulären Produkt).
COOL-LITE® umfasst die Produktgruppen COOL-LITE® XTREME, COOL-LITE® SKN und COOL-LITE® ST
COOL-LITE® umfasst drei Produktgruppen:
COOL-LITE® XTREME stellt mit einer Selektivität – dem Verhältnis von Lichttransmission (möglichst hoch) zu Gesamtenergiedurchlassgrad (möglichst niedrig) – größer 2 die effizienteste Familie an Sonnenschutzbeschichtungen dar.
COOL-LITE® SKN ist die hochselektive Sonnenschutzfamilie: Alle hierunter fallenden Schichten lassen ein Maximum an Licht bei einem Minimum an Hitze durch.
COOL-LITE® ST Sonnenschutzschichten können vorgespannt und gebogen werden.
Produktübersicht

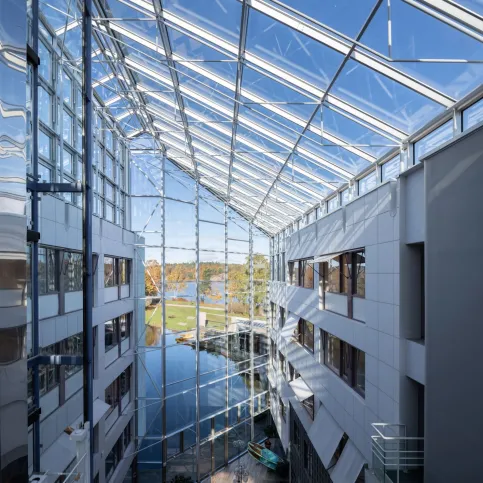

Die selektiven Sonnenschutz-Produktfamilien COOL-LITE® XTREME und COOL-LITE SKN sind auf Basis von ORAÉ® erhältlich, dem CO2-reduzierten Glas von Saint-Gobain Glass. (Foto Lasse Olsson)
Nachhaltigkeit COOL-LITE® ORAÉ®
COOL-LITE® XTREME ORAÉ® bietet die gleiche Leistung und Qualität wie COOL-LITE® XTREME PLANICLEAR®, jedoch mit einem deutlich geringeren CO2-Fußabdruck.
Gemäß EPD beträgt der CO2-Ausstoß von ORAÉ lediglich 6,64 kg CO2-Äq./m² (für 4 mm Substrat), was einer Einsparung von 42% im Vergleich zu PLANICLEAR® entspricht.
In beschichteter, verarbeiteter und zu einer Isolierglaseinheit zusammengebauter Form beträgt die Reduktion etwa 30 - 40%.
Cradle to Cradle Certified® Version 4.0 Zertifizierung
COOL-LITE® ORAÉ® ist Cradle to Cradle Certified® Bronze. Cradle to Cradle Certified® V4.0 bewertet Produkte anhand von fünf Kategorien: Materialgesundheit, Kreislauffähigkeit des Produkts, Luft- und Klimaschutz, Wasser- und Bodenverantwortung sowie soziale Fairness. Im Rahmen der Zertifizierung erhielt das Produkt dank seines hohen Anteils an recyceltem Glas eine Platin-Bewertung für Produktkreislauffähigkeit.
Sonnenschutzglas COOL-LITE® XTREME – maximale Lichtdurchlässigkeit bei minimaler Wärmedurchlässigkeit

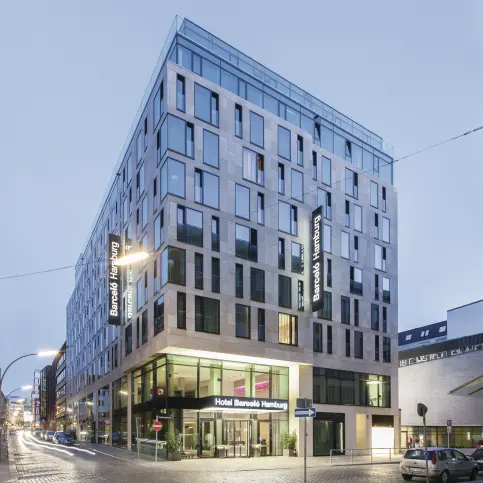

Sonnenschutzglas COOL-LITE® XTREME am Hotel Barceló, Hamburg (Foto: Christoph Seelbach Fotografie)
Mit dem Sonnenschutzglas COOL-LITE® XTREME kann auf Klimaanlagen weitgehend verzichtet werden. Im Vergleich zu Wärmeschutzglas heizen sich die Räume um bis zu 5 °C weniger auf.
Mit einer hohen Selektivität > 2 bei einem Ug-Wert von 1,0 W/m2K schafft die sehr hohe Lichttransmission der Verglasungen eine helle, freundliche Atmosphäre im Raum und sorgt zu jeder Jahreszeit für ausreichend Helligkeit und angenehme Temperaturen.
Maximalen Schutz durch höhere mechanische und thermische Beständigkeit bieten die vorspannbaren Varianten COOL-LITE® XTREME II.
Sonnenschutzglas COOL-LITE® XTREME / XTREME II ist erhältlich als 2-fach- oder 3-fach-Isolierverglasung.
Anwendungen
Sonnenschutzglas COOL-LITE® XTREME eignet sich besonders für
moderne Architekturobjekte
Gebäude, bei denen es auf hohe Lichtdurchlässigkeit bei gleichzeitiger Reduzierung der Energiekosten ankommt
Gebäude, die extremen Witterungseinflüssen ausgesetzt sind (starker Wind bei hoher UV-Strahlung)
Sonnenschutzglas COOL-LITE® XTREME: Broschüre mit Technischen Daten |
Sonnenschutzglas COOL-LITE® SKN / SKN II – hoch lichtdurchlässig

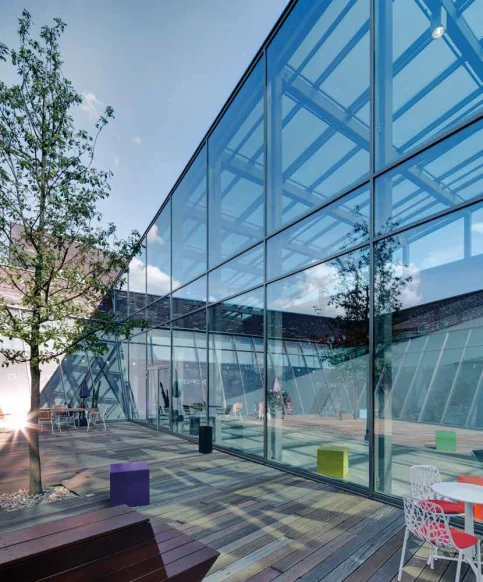

Sonnenschutzglas COOL-LITE® SKN am EK3 Shopping Center, Kamp-Lintfort (Foto: rohl fotografie)
Das farbneutrale Sonnenschutzglas COOL-LITE® SKN mit Sicherheitsverglasung sorgt für besonders natürliche Lichtwirkungen im Innenraum und in der Außenansicht. Durch die sehr neutrale Durchsicht von innen und außen ist dieses Sonnenschutzglas auch für denkmalgeschützte Gebäude geeignet.
Die Kombination aus gutem Sonnen- und hohem Wärmeschutz gewährleistet das ganze Jahr über optimalen Raumkomfort.
Maximalen Schutz durch höhere mechanische und thermische Beständigkeit bieten die vorspannbaren Varianten COOL-LITE® SKN II.
Die Variante COOL-LITE® SKN II ist vorspannbar und kann somit zu Einscheiben-Sicherheitsglas SECURIT verarbeitet werden, wodurch baurechtliche Anforderungen erfüllt und das thermische Bruchrisiko reduziert werden. Soll ein vorspannbares mit einem nicht vorspannbarem Produkt gemischt werden, empfehlen wir unbedingt eine vorherige Bemusterung.
Anwendungen
Sonnenschutzglas COOL-LITE® SKN / SKN II eignet sich besonders für
Ganzglasfassaden
Überkopfverglasungen
Schaufenster- und Autohausverglasungen
Vorhang- sowie Zweite-Haut-Fassaden, bei denen neutraler Sonnenschutz auch im Verbundglas gewährleistet werden soll
alle sicherheitsrelevanten Bereiche, die höchste Farbneutralität bei optimalem U-Wert erfordern
Hochtransparentes neutrales Sonnenschutzglas COOL-LITE® SKN/SKN II: Broschüre mit Technischen Daten |
Sonnenschutzglas COOL-LITE® ST – flexibel und biegsam

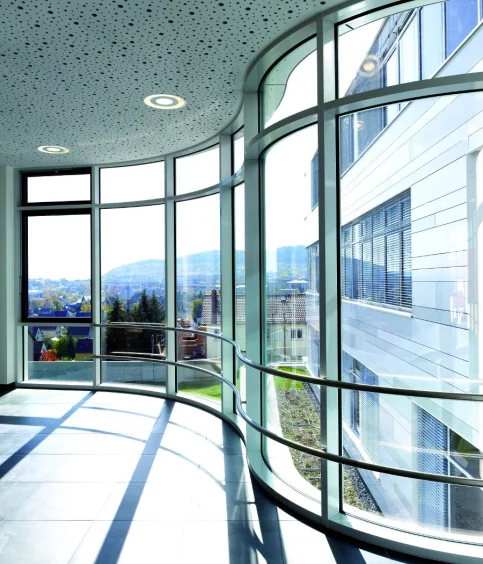

Sonnenschutzglas COOL-LITE® ST am Hans-Knöll-Institut (HKI), Jena (Foto: FOTO Krumnow)
Das Sonnenschutzglas COOL-LITE® ST lässt sich biegen und vorspannen, teilvorspannen, zu Verbundsicherheitsglas laminieren, bedrucken und emaillieren: Die zahlreichen Verarbeitungsmöglichkeiten eröffnen vielfältige Freiräume bei der architektonischen und technischen Planung. Das Sonnenschutzglas gewährt ein angenehmes Raumklima auch bei starker UV-Einstrahlung.
Sonnenschutzglas mit dem Plus an architektonischer Flexibilität
Weil das Glas individuell geformt werden kann, lassen sich auch gebogene oder gewölbte Fensterfronten realisieren. Darüber hinaus ist das Sonnenschutzglas in den Farbtonvarianten neutral-transparent, neutralbläulich, blau, grün und silbern reflektierend erhältlich. Speziell für den Siebdruck oder Emaillierungen ausgerüstete Glasoberflächen ermöglichen weitere Effekte bei der Fassadengestaltung.
Wird COOL-LITE® ST als konstruktives Bauelement eingesetzt, stehen Ausführungen als schlag- und bruchsicheres Verbundsicherheitsglas oder als Einscheiben-Sicherheitsglas SECURIT zur Verfügung.
Anwendungen
Sonnenschutzglas COOL-LITE® ST eignet sich besonders für
Vorhang-Fassaden, in denen VSG mit Funktionsschicht benötigt wird
Bürogebäude
Schulen und Fabrikgebäude
doppelschaligen Fassaden (als äußere Haut)
Brüstungsverglasungen
Glaslamellen
Sonnenschutzglas COOL-LITE® ST: Broschüre mit Technischen Daten |
Sonnenschutzglas COOL-LITE® ST Bright Silver – hochtransparent und flexibel
Sonnenschutzglas COOL-LITE® ST Bright Silver
Das Sonnenschutzglas COOL-LITE® ST Bright Silver wurde speziell für die äußere Haut von doppelschaligen Fassaden entwickelt – mit neutral silbriger Reflektion (RL > 30 %) bei hoher Lichtdurchlässigkeit.
COOL-LITE® ST Bright Silver lässt sich vorspannen, teilvorspannen, biegen, zu VSG laminieren sowie bedrucken und emaillieren.
Anwendungen
Sonnenschutzglas COOL-LITE® ST Bright Silver eignet sich besonders für
die äußere Haut von doppelschaligen Fassaden
Fenster und Fassaden
Glaslamellen
Brüstungsverglasungen
Sonnenschutzglas COOL-LITE® ST Bright Silver: Broschüre mit Technischen Daten |
Überlängenglas
Architektonische Gestaltungsmöglichkeiten
Mit Verglasungen in Überlängen bis 18 x 3,21 lässt sich der architektonische Charakter von Gebäuden nach innen und außen in besondere Weise prägen. Im Inneren lösen sich die Begrenzungen zunehmend auf und es entstehen von Tageslicht durchflutete Räume. Im Außenraum wirken die großen Glasfassaden sehr filigran und optisch durchlässig.
Deutlich weniger Glassteilungen ermöglichen optisch reduzierte Befestigungssysteme und eine neue Klarheit im Fassadenrhythmus. Die Gebäudestruktur muss sich nicht mehr der Verglasung anpassen, Geschosshöhen und Achsabstände folgen allein der architektonischen Idee.

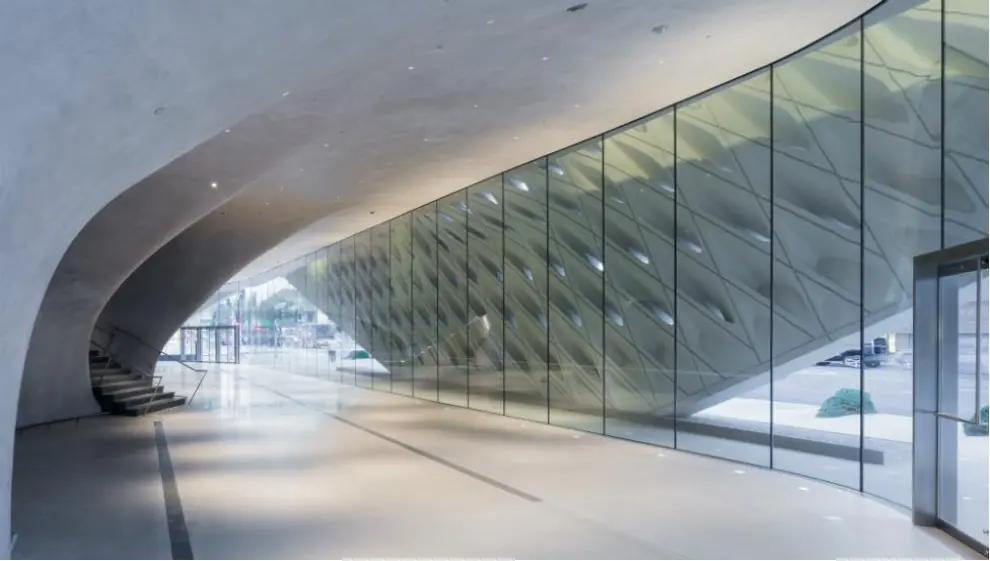

LOS ANGELES Museum The Broad | Glasmaße: 7,50m x 2,40m |Architektur: Diller Scofidio + Renfro, New York
Funktionen
Für Fassaden mit überlangen Gläsern stehen die gängigen Floatglas-Arten und die üblichen Beschichtungen zur Verfügung. Außerdem können die Gläser mit allen von Standardformaten bekannten Verfahren bearbeitet, konfektioniert und veredelt werden. Sämtliche Funktions- und Gestaltungsmöglichkeiten mit Sicherheits- oder Designgläsern sind möglich:
Zuschnitte und Kantenbearbeitung als gesäumte, geschliffene oder polierte Kante
Bohrungen im Glas
Vorgespanntes Glas als Einscheiben-Sicherheitsglas (ESG), auch mit Heat-Soak-Test
Teilvorgespanntes Glas (TVG)
Laminiertes Verbundsicherheitsglas (VSG)
Absturzsichernde Verglasung
Designglas mit laminierten Farb- oder Dekorfolien
Ein- oder mehrfarbige Dekore im keramischen Digitaldruck
Flächendeckende Emaillierung
Planung, Konstruktion und Montage
Verglasungen in Überlängen lassen sich mit allen gestalterischen und bauphysikalische Anforderungen genau so planen wie gängige Formate. Alle bewährten Tools und Beratungsleistungen stehen zur Verfügung.
Planung und konstruktive Möglichkeiten
Entwurf und Planung: bewährte Tools und Beratungsleistungen für moderne Glasfassaden
Konstruktionen: alle klassischen Pfosten-Riegel-Fassaden, Elementfassaden, geschosshohe Verglasungen oder Glanzglasfassaden
Funktionen: Wärme- und Sonnenschutzbeschichtungen, Sicherheits- und Schallschutzglasaufbauten
Gestaltung: Alle Varianten der Glasveredelung
Beratung: erfahrene Fachplaner bei SAINT-GOBAIN GLASS
Montage/Logistik: erfahrene Partner für Glasverarbeitung, Logistik und Handling etc.
Logistik und Handling
Hohe Lasten, anspruchsvolle Montagesituationen oder beengte innerstädtische Baustellen lassen sich heute bei Projekten mit Gläsern in Überlängen ebenso sicher beherrschen wie komplexe oder weite Transportwege – inklusive einer Verschiffung nach Übersee. Architekten und Fachplaner können auf die umfassende Erfahrung im Überlängen-Netzwerk von Saint-Gobain zurückgreifen. Seit mehr als fünfzig Jahren realisiert das Unternehmen Projekte mit Überlängen in Glas.
Glastransport mit eigens von Saint-Gobain entwickelten 18m-Truck
Hintergrundinformation: Normen - Glaseigenschaften und Glasarten
Für den Einsatz von Glas als Konstruktions- und Baustoff sind unterschiedliche Normen zu berücksichtigen. Die wichtigsten sind in dieser Übersicht gelistet.
