Einführung
Intelligente Technologien
Urinal-Armaturen von SCHELL gibt es neben unterschiedlichen Varianten mit elektronischer Auslösung auch für manuelle Auslösung. Die integrierte Selbstschluss-Kartusche (im Lieferumfang der Frontplatten), die bei der manuellen Auslösung zum Einsatz kommt, besteht aus korrosionsresistentem Hochleistungskunststoff. Zusätzlich ist die Kartusche durch ein Filtersieb vor Verschmutzungen geschützt. Die Einstellung der Spülmengen erfolgt einfach und schnell über eine Einstellschraube von vorne.
Gut zu wissen: Ändern sich die Anforderungen, kann die mechanische Kartusche gegen eine infrarotgesteuerte Variante ausgetauscht werden.
Attraktive Frontplatten
Frontplatten für Urinal-Spülsysteme: SCHELL bietet eine attraktive Auswahl an Designs und Materialien wie z. B. Kunststoff verchromt, Edelstahl oder Einscheiben-Sicherheits-Glas. Alles speziell entwickelt für die besonderen Anforderungen in öffentlichen, halböffentlichen und gewerblichen Sanitärräumen.
Die Frontplatten für WC- und Urinal-Spülsysteme von SCHELL verfügen über die exakt gleichen kompakten Abmessungen und ermöglichen dadurch ein einheitliches Raum-Design.
Passende Sanitär-Module
Ob Nassbau oder Trockenbau, ob als Einzelmontage oder zur Reiheninstallation – passend zu den Wandeinbau-Urinal-Systemen bietet SCHELL Montagemodule für unterschiedliche Anforderungen.
Infrarotgesteuerte Urinal-Spülung EDITION E
Hygiene
Hygiene in Sanitärräumen ist eine Herausforderung – gerade, wenn diese häufig genutzt werden, wie z. B. in Bahnhöfen, Restaurants oder Bürogebäuden.
SCHELL zählt heute zu den Vorreitern intelligenter Technologien für höchste Hygieneanforderungen. Die berührungslose Auslösung der Spülung via Infrarot-Sensoren gehört ebenso dazu wie eine Stagnationsspülung, die automatisch alle 24 Stunden eine kurze Spülung auslöst.
Letztere ist wichtig, wenn Sanitärräume für längere Zeit nicht genutzt werden (z. B. in Schulferien). Dadurch bleibt die Trinkwasserqualität in den Leitungssystemen erhalten. SCHELL Produkte bestehen aus hochwertige Materialien, die sich leicht reinigen lassen; auch das Design mit seinen abgerundeten Formen trägt zu einem hohen Hygiene-Standard bei.
Geprüfte Qualität
Qualitätsarmaturen von SCHELL erfüllen alle Anforderungen gemäß:
TrinkwV 2001
DIN 50930 Teil 6
DIN EN 1717
KTW
SCHELL Armaturen werden ständig geprüft und sind mit den entsprechenden Qualitäts- und Sicherheitsmerkmalen ausgezeichnet.

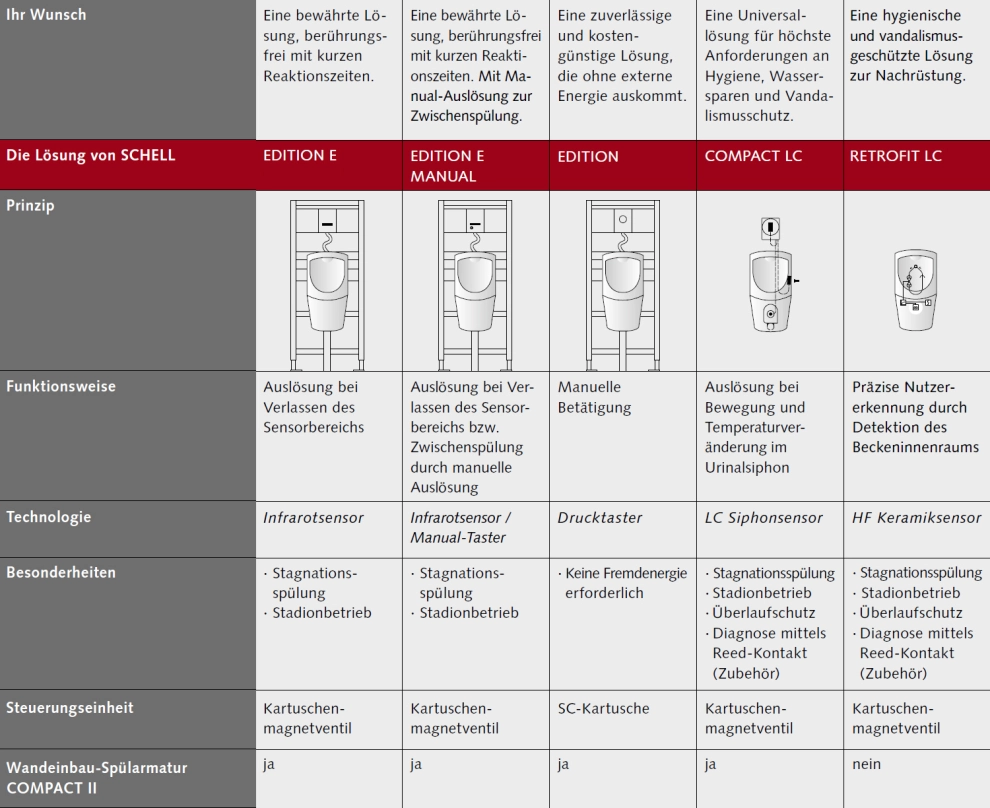

Übersicht Urinal-Wandeinbau-Spülsysteme
Nachfolgende Tabelle zeigt die SCHELL Wandeinbau-Systeme in einer Auswahl-Matrix. In Abhängigkeit der baulichen und planerischen Voraussetzungen lässt sich schnell die optimale Lösung hinsichtlich Betätigung und Spülarmaturen-Technologie auswählen.

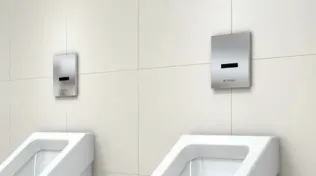

Elektronische Urinal-Steuerungen mit Infrarotsensor
Urinal-Steuerungen EDITION E
Die Urinalsteuerungen EDITION E erfüllen hohe Hygiene-Anforderungen. Der Infrarotsensor erkennt den Nutzer und gibt die eingestellte Spülmenge berührungslos frei, sobald dieser den Erfassungsbereich des Sensors wieder verlassen hat. Um stehendes Wasser in der Versorgungsleitung und Geruchsbildung durch Austrocknen des Siphons vorzubeugen, verfügt die Urinalsteuerung über eine integrierte Stagnationsspülung. Sie sorgt alle 24 Stunden nach der letzten Auslösung für eine automatische Spülung. Die Spüldauer lässt sich individuell einstellen.
EDITION E gibt es in 5 formschönen Frontplatten in unterschiedlichen Materialien und wahlweise in netz- oder batteriebetriebener Ausführung. Bei letzterer weist eine Kontrolldiode im Sensorfenster frühzeitig auf einen notwendigen Batteriewechsel hin.
Die SCHELL Urinalsteuerung EDITION E MANUAL erlaubt neben der automatischen Spülung zusätzlich eine manuelle Auslösung.
Besonderheiten
Hygienischer Betrieb
Zuverlässige Infrarotsteuerung
5 attraktive Betätigungsplatten (153,5 x 124 mm)
Wahlweise netz- oder batteriebetrieben
Integrierte Stagnationsspülung
Passend dazu: Urinal-Wandeinbau-Spülarmatur COMPACT II,
Montagemodule COMPACT II für Trockenbau und Nassbau
Technische Daten EDITION E
|
Mehr Informationen, wie Abmessungen, technische Beschreibung, Lieferumfang und Zubehör
Frontplatte EDITION E in Chrom
Ausführungen Frontplatten
Urinalsteuerung EDITION E
Frontplatte aus Kunststoff, Chrom oder Alpinweiß
Frontplatte aus Edelstahl, Vandalengeschützt

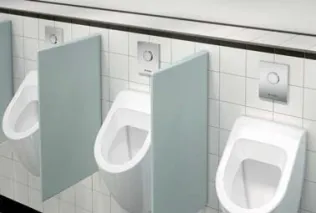

Urinal-Armaturen für manuelle Betätigung
Urinal-Betätigungen EDITION für Spülarmatur COMPACT II
Design-Betätigungsplatte EDITION
Wandeinbau-Spülarmaturen von SCHELL bieten zuverlässige Technik bei niedrigen Investitionskosten. Vorteile, die sich gerade beim Einsatz in Schulen, Gastronomie, Verwaltungsgebäuden oder Wohnungsbau- Projekten auszahlen. Die zeitlos gestalteten Betätigungsplatten – darunter auch eine vandalengeschützte Edelstahl oder ESG-Sicherheitsglas-Ausführung, sind praktisch und schön. Und wenn sich die Anforderungen in Zukunft ändern, lässt sich die mechanische gegen eine infrarotgesteuerte, batteriebetriebene Spülung tauschen.
Besonderheiten
Selbstschließend
Langlebige Kartuschentechnik
4 attraktive Betätigungsplatten
Kompakte Abmessungen (153,5 x 124 mm)
Großer Einstellbereich (1 - 6 Liter)
Düsenbohrungs-Vorfilter
Passend dazu: Urinal-Wandeinbau-Spülarmatur COMPACT II,
Montagemodule COMPACT II für Trockenbau und Nassbau
Technische Daten EDITION
|
Mehr Informationen, wie Abmessungen, technische Beschreibung, Lieferumfang und Zubehör
Frontplatte EDITION in Chrom
Ausführungen Frontplatten
Design-Betätigungsplatte EDITION
Frontplatte aus Kunststoff, Chrom oder Alpinweiß
Frontplatte aus Edelstahl, vandalengeschützt
Elektronische Urinal-Steuerungen mit Siphonsensor
Urinal-Steuerungen mit Siphonsensor

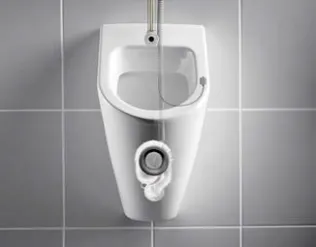

Urinalsteuerung COMPACT LC
Bei der Urinalsteuerung COMPACT LC erfolgt die sensorgesteuerte Spülung berührungslos und besonders hygienisch. Aufgrund der verdeckten Platzierung der Spülarmatur, Steuerelektronik und Stromversorgung trotzt COMPACT LC dem harten Alltagseinsatz. Die Komponenten können sich sowohl hinter der Keramik als auch hinter einer robusten Edelstahl-Frontblende über dem Urinal befinden.
Der gekapselte, korrosionssichere LC-Sensor befindet sich im Siphon. Er erkennt zuverlässig den vom Nutzer hervorgerufenen Spülbedarf – selbst bei starken Urinsteinablagerungen oder Verkrustungen. Sollte der Siphoninhalt einmal austrocknen oder durch Unterdruck im Abwassersystem abgesaugt werden, wird der Füllstand im Siphon automatisch wieder hergestellt.
Zuverlässig und einfach auch die Programmierung von COMPACT LC: Über einen von außen mit einem Magnetschlüssel aktivierbaren REED-Schalter lassen sich drei wassersparende Spülprogramme einstellen (1 l-Spülung, 2 l-Spülung, Hybridsteuerung für Urinale mit Sperrflüssigkeit zur Vermeidung von Geruchsbildung). Zur Verfügung stehen außerdem ein Serviceprogramm (mit Reinigungsstopp, Reinigungsspülung sowie Intervallspülung für intensive Reinigung) und ein Diagnoseprogramm (zur Überprüfung von Magnetventil, Sensor und Batteriezustand).
Die COMPACT LC Steuerung ist zusammen mit dem Urinal Rohbauset COMPACT II universell für alle Urinalbecken einsetzbar – auch für Edelstahlbecken.
Besonderheiten
Hygienische und vandalengeschützte Steuerung
Universell einsetzbar für alle Keramik- und Edelstahl-Becken
3 wassersparende Spülprogramme, mit Magnetschlüssel von außen einstellbar
Wahlweise netz- oder batteriebetrieben
Integrierte Stagnationsspülung
Stadionbetrieb
Integrierter Überlaufschutz
Geruchverschlussüberwachung auch bei niedrigem Wasserpegel
Diagnoseprogramm
Technische Daten COMPACT LC
|
Mehr Informationen, wie Abmessungen, technische Beschreibung, Lieferumfang und Zubehör

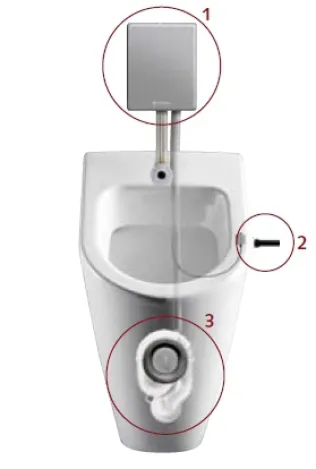

Schematischer Aufbau:
1 Edelstahl Urinal-Frontplatte EDITION HF/LC
2 Magnetschlüssel zur Programmeinstellung über Reed-Kontakt
3 Siphon mit integriertem gekapselten Sensor

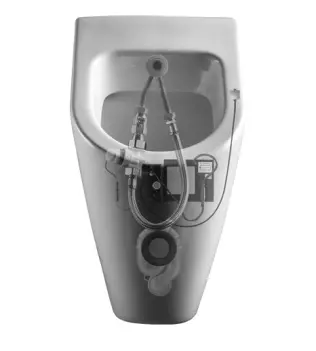

RETROFIT LC wird mit einer Spezialzulaufgarnitur und komplettem Installationsset geliefert und bietet sich für die Modernisierung vorhandener Urinale an.
Urinal-Spülarmatur RETROFIT LC
Um ältere mechanische oder elektronische Sanitäranlagen auf moderne, hygienische und vandalengeschützte Spültechnik umzurüsten, bedarf es nur geringem Aufwand. Denn sämtliche Installationskomponenten inklusive Spezial- Zulaufgarnitur lassen sich auf der Wand montieren und durch die Sanitärkeramik anschließend verdecken. Schell RETROFIT LC ist eine universell einsetzbare Siphon-Spülsteuerung zur vandalismusgeschützten Montage hinter der Sanitärkeramik.
Einfache Montage durch Spezial-Zulaufgarnitur sowie komplettes Installations-Set. Korrosionssicherer Sensor zur präzisen Nutzer-Erkennung mit Geruchverschlussüberwachung auch bei niedrigem Wasserpegel.
Besonderheiten
Hygienische und vandalengeschützte Steuerung
Universell einsetzbar für alle Keramik- und Edelstahl-Becken
3 wassersparende Spülprogramme, mit Magnetschlüssel von außen einstellbar
Wahlweise netz- oder batteriebetrieben
Integrierte Stagnationsspülung
Integrierter Überlaufschutz
Geruchverschlussüberwachung auch bei niedrigem Wasserpegel
Diagnoseprogramm
Technische Daten RETROFIT LC
|
Mehr Informationen, wie Abmessungen, technische Beschreibung, Lieferumfang und Zubehör
