Einsatzspektrum und Konstruktionsaufbau
Programm-Übersicht
Balkone und Terrassen sind Baukörper, die in besonderem Maße den Witterungseinflüssen ausgesetzt sind. Gerade den Balkonrändern kommt hier eine wichtige Funktion zu. Zum einen müssen sie gegen das Eindringen von Feuchtigkeit (Schlagregen) in die Konstruktion geschützt werden, zum anderen muss hier der Konstruktionsaufbau nach außen sauber abgedeckt werden; und zu guter Letzt wird in vielen Fällen hier ein Rinnensystem anzubringen sein.
Schlüter-Systems liefert eine Vielzahl von Profilen für eine saubere, professionelle Ausführung der Balkonränder. Die Schlüter®-BARA-Profile sind abgestimmt auf den Abschluss von Schlüter® Belagkonstruktionen. Und sie sind vorbereitet für die Montage des Rinnensystems Schlüter®-BARIN aus hochwertigem Aluminium (BARA-RTK / -RTP / -RKLT).
Randprofile zur Fliesenverlegung auf Balkon und Terrasse

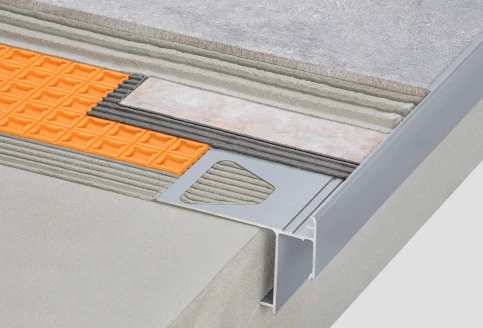

Balkonkonstruktion mit Schlüter®-DITRA, abgeschlossen mit Schlüter®-BARA-RTK. Das Rinnensystem Schlüter®-BARIN kann einfach angeschraubt werden.

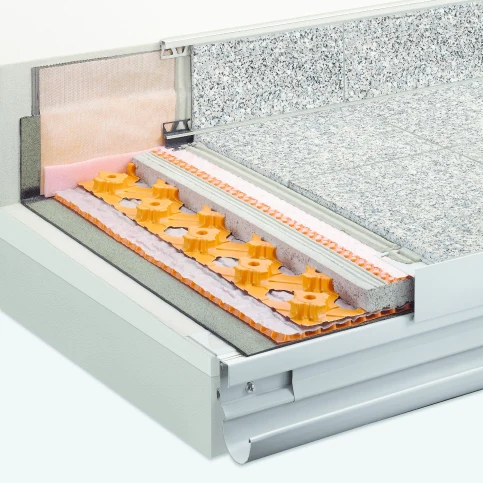

Balkonkonstruktion mit Schlüter®-TROBA-PLUS Flächendränage. Das BARA-RT Profil deckt die Estrichschicht sauber ab und fungiert als Tropfkante. Das BARA-RTK trägt das Rinnensystem.
Dauerhaft schadensfreie Balkone dank Schlüter-Systems
Auch dieser Balkon wurde mit Schlüter®-DITRA saniert.
Der Balkonaufbau mit Schlüter®-Systemen: schnell, unkompliziert und dauerhaft.
Technische Details zu Schlüter®-BARA – Teil I

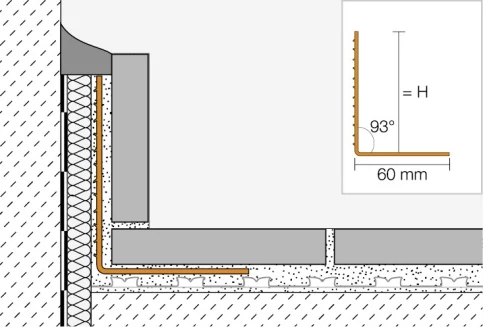

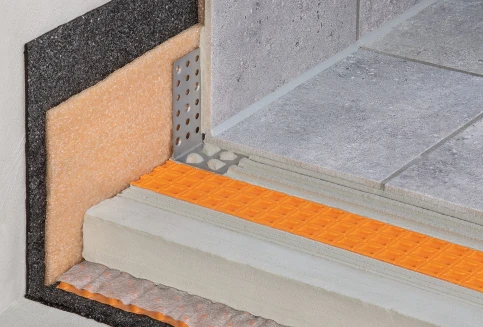

Schlüter®-BARA-ESOT
ist ein winkelförmiges Trägerprofil für die Verklebung von Sockelfliesen auf nicht tragfähigen Untergründen. Hierzu zählen Abdichtungen aus Bitumen oder Zinkblech, die im Boden-/Wand-Übergangsbereich von Balkonen und Terrassen hochgeführt bzw. angeschlossen werden.
Trägerprofil BARA-ESOT mit Abdichtungs- und Entkopplungsmatte DITRA
Weitere Informationen: Schlüter®-BARA-ESOT |

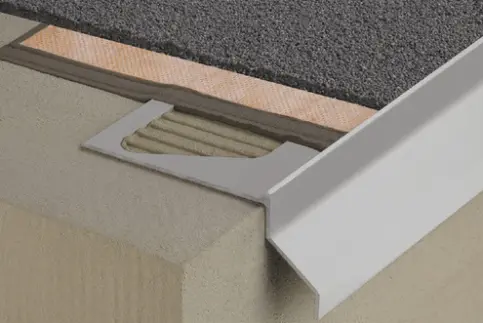

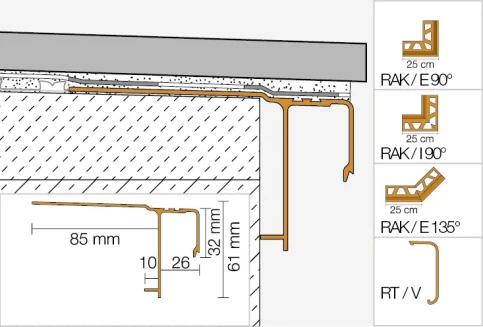

Schlüter®-BARA-RAK
ist ein Abschlussprofil mit Tropfkante für den freien Randbereich von Balkonen und Terrassen, die bereits einen fertigen Gefälleestrich aufweisen.
Schlüter®-BARA-RAK bewirkt einen sauberen Randabschluss und schützt die freien Randbereiche vor Verwitterung und Zersetzung.

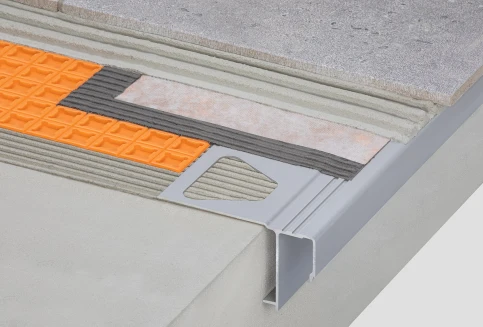

Abschlussprofil BARA-RAK mit Abdichtungs- und Entkopplungsmatte DITRA und Abdichtungsband KERDI-KEBA.
Weitere Informationen: Schlüter®-BARA-RAK |

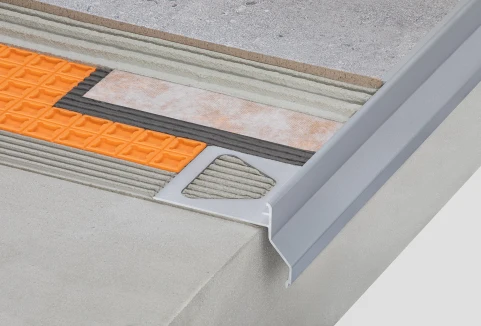

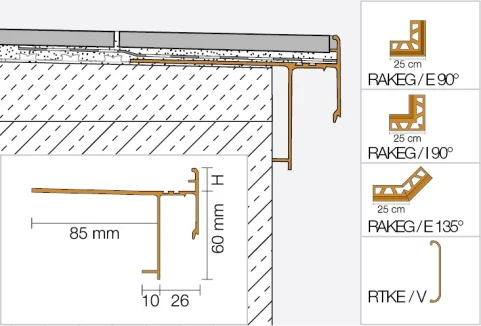

Schlüter®-BARA-RAKE/-RAKEG
sind Abschlussprofile für den freien Randbereich von Belagskonstruktionen auf Balkonen und Terrassen, die bereits einen fertigen Gefälleestrich aufweisen.
Das Profil Schlüter®-BARA-RAKE ist besonders gut für den Konstruktionsaufbau mit der Verbunddrainage Schlüter®-DITRA-DRAIN geeignet.
Das Profil Schlüter®-BARA-RAKEG ist für den Konstruktionsaufbau mit der Verbundentkopplung Schlüter®-DITRA ausgelegt. Durch die geschlossene Aufkantung erhält man einen sauberen Fliesenabschluss.
Schlüter®-BARA-RAKEG mit Schlüter®-DITRA
Weitere Informationen: Schlüter®-BARA-RAKE und Schlüter®-BARA-RAKEG |

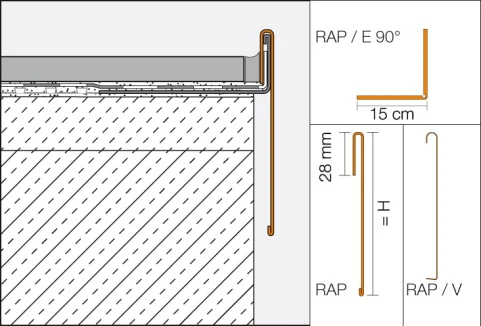

Schlüter®-BARA-RAP
ist ein Abdeckprofil aus Edelstahl oder farbig beschichtetem Aluminium. Es dient zur Verbindung mit dem Trägerprofil Schlüter®-BARA-RW zur Begrenzung der freien (seitlichen) Randbereiche an Balkonen und Terrassen.
Abdeckprofil BARA-RAP mit Trägerprofil BARA-RW und KERDI-KEBA auf DITRA
Weitere Informationen: Schlüter®-BARA-RAP |

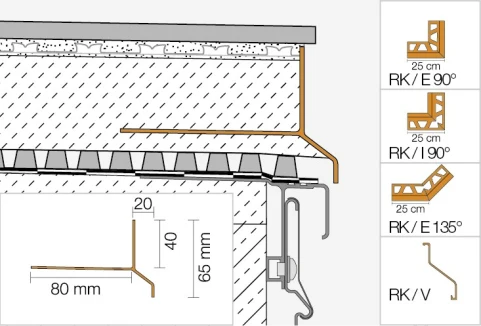

Schlüter®-BARA-RK
ist ein T-förmiges Abschlussprofil aus farbig beschichtetem Aluminium zur Begrenzung der freien Randbereiche an Balkonen und Terrassen. Der vordere Abschlussschenkel hat einen vorgezogenen Abtropfschenkel, der vorn überhängt und die Fuge zur TROBA-Flächendrainage überdeckt. Schlüter®-BARA-RK wird im Zuge der Estrichherstellung im Randbereich verlegt.
Abschlussprofil BARA-RK mit Abdichtungs- und Entkopplungsmatte DITRA auf Drainagematte TROBA-PLUS
Weitere Informationen: Schlüter®-BARA-RK |

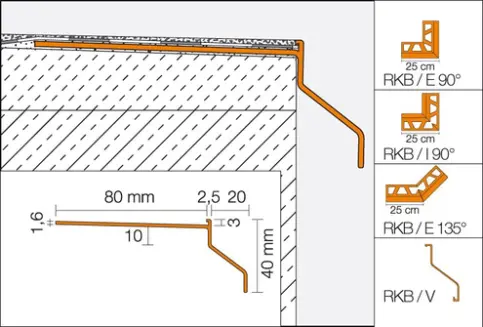

Schlüter®-BARA-RKB
ist ein T-förmiges Abschlussprofil für Beschichtungen. Der vordere Abschlussschenkel hat eine vorgezogene Abtropfkante.
Schlüter®-BARA-RKB
Weitere Informationen: Schlüter®-BARA-RKB |

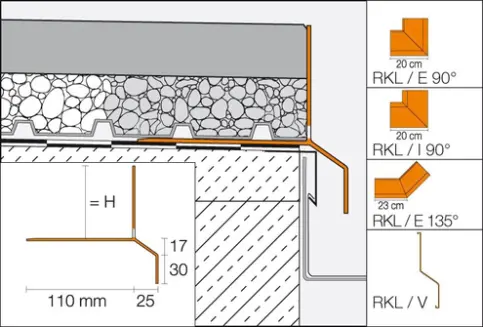

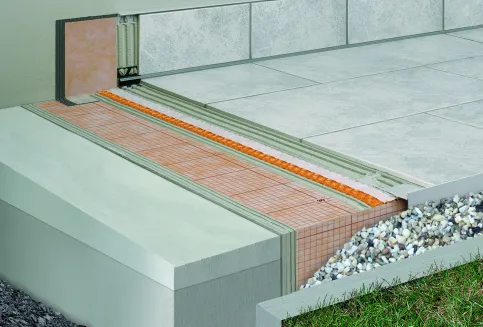

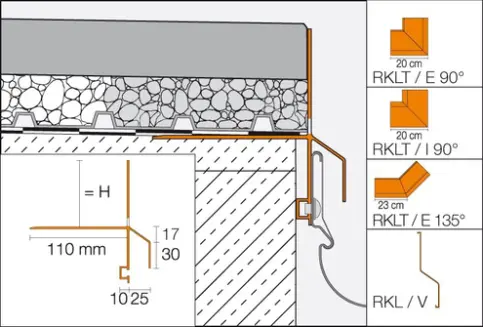

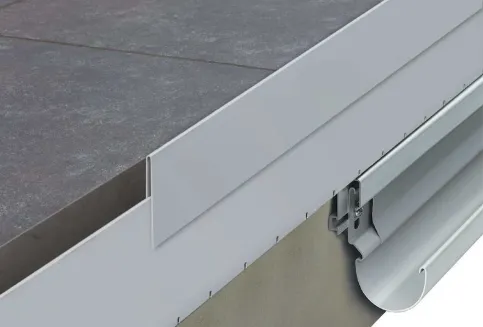

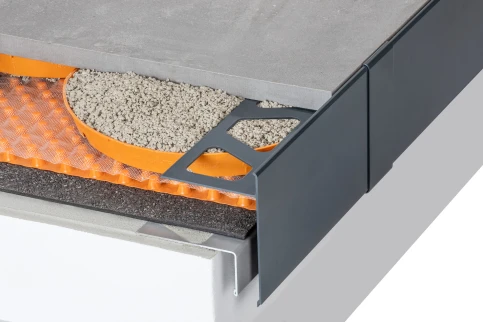

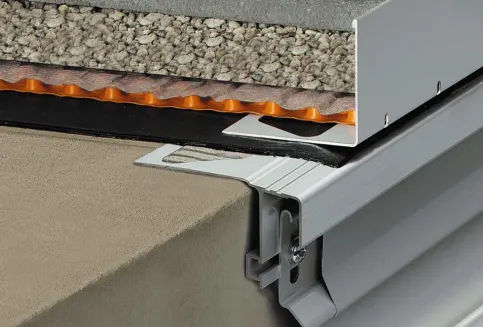

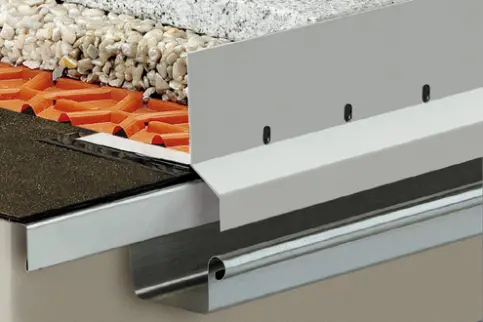

Schlüter®-BARA-RKL/-RKLT
ist ein winkelförmiges Abschlussprofil mit angeformter Tropfkante für großformatige Plattenelemente, die wahlweise auf ungebundene Kies- / Splittschüttungen oder auf Stelzlager wie Schlüter®-TROBA-STELZ verlegt werden. Schlüter®-BARA-RKL/-RKLT bewirkt einen optisch sauberen Randabschluss und schützt den freien Belagsrand vor Auswandern des Schüttgutes. Der vertikale, nach oben gerichtete Abschlussschenkel überdeckt als Sichtblende im Randbereich die komplette Belagskonstruktion. Im unteren Bereich des Abschlussschenkels sind Entwässerungsöffnungen in einem Abstand von ca. 7,5 cm angeordnet, die eine Abführung des dort anfallenden Sickerwassers sicherstellen.
Am unteren Ende des stirnseitig anliegenden Schenkels von Schlüter®-BARA-RKLT ist eine T-förmige Profilkammer ausgebildet, die zur Befestigung der Rinne Schlüter®-BARIN dient.
Schlüter®-BARA-RKL

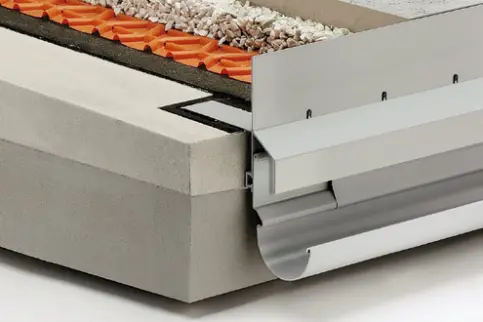

Schlüter®-BARA-RKLT
Weitere Informationen: Schlüter®-BARA-RKL und Schlüter®-BARA-RKLT |
Technische Details zu Schlüter®-BARA – Teil II

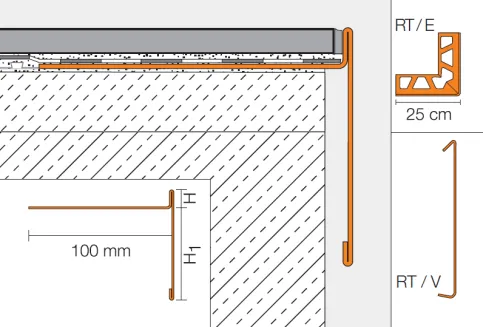

Schlüter®-BARA-RT
ist ein T-förmiges Randprofil aus farbig beschichtetem Aluminium zur Begrenzung der freien Randbereiche an Balkonen und Terrassen. Der obere Abschlussschenkel deckt die Belagskante ab, der untere bildet eine Tropfkante und verdeckt eventuell die Fuge zur TROBA-Flächendrainage.
Randprofil BARA-RT mit Abdichtungsband KERDI-KEBA und Entkopplungsmatte DITRA-DRAIN 4
Weitere Informationen: Schlüter®-BARA-RT |

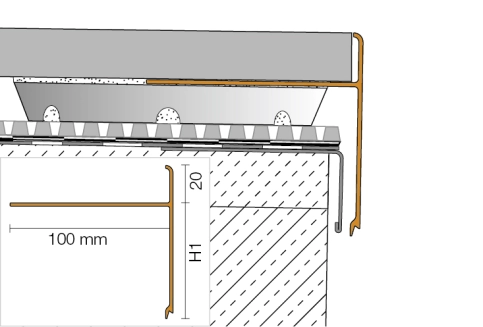

Schlüter®-BARA-RTC
Schlüter-BARA-RTC ist ein T-förmiges Abschlussprofil aus farbig beschichtetem Aluminium zur Abdeckung exponierter Ränder von Balkonen und Terrassen. Damit lassen sich 20-mm-Fliesen in Verbindung mit Plattenlagern der Schlüter-TROBA-Reihe verlegen. Der obere Schenkel schützt den Rand der Fliesen, während der untere Schenkel die Aufstelzung abdeckt und als Tropfkante dient.
BARA-RTC gehört zu den Balkonprofilen und ist in fünf Farben sowie sechs Höhen erhältlich.
Weitere Informationen: Schlüter®-BARA-RTC

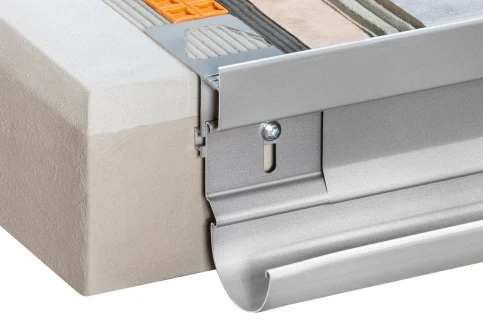

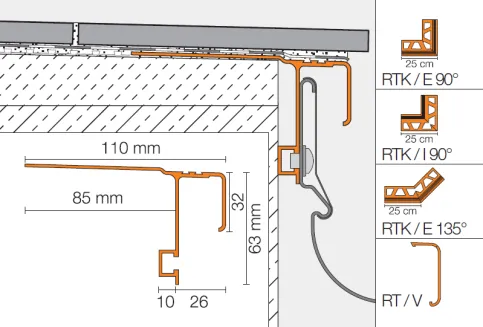

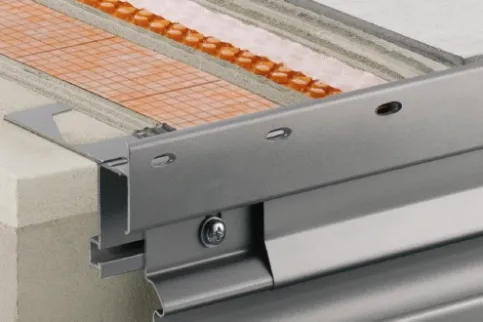

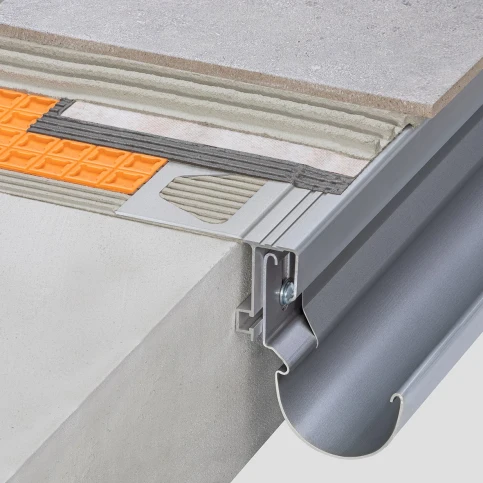

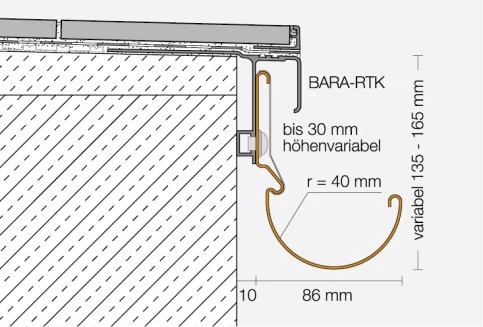

Schlüter®-BARA-RTK
ist ein Randprofil mit Tropfkante zur Verlegung auf einen fertigen Gefälleestrich. Das Profil hat eine Aufnahmevorrichtung zur Befestigung des Rinnensystems Schlüter®-BARIN. Die Fliesen können mit Überstand verlegt werden. Alternativ kann auf dem vertieften Übergang zur Tropfkante ein Schlüter®-JOLLY als Abschluss der Fliesenkante aufgebracht werden.
Schlüter®-BARA-RTK
Weitere Informationen: Schlüter®-BARA-RTK |

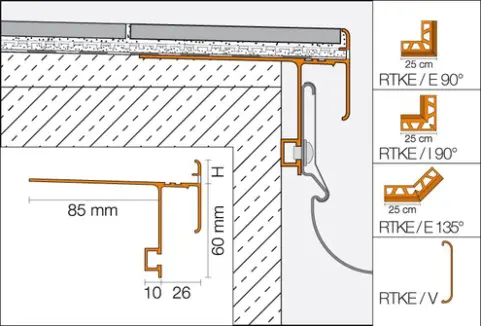

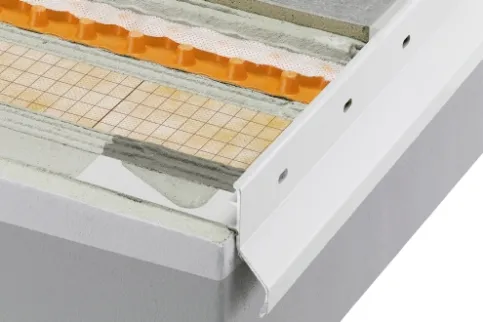

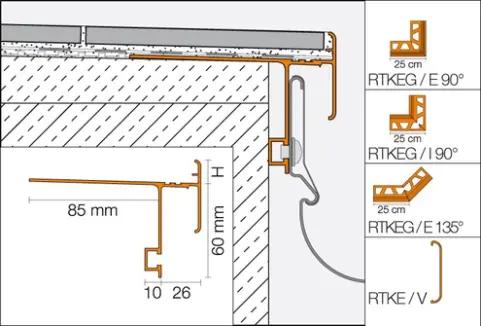

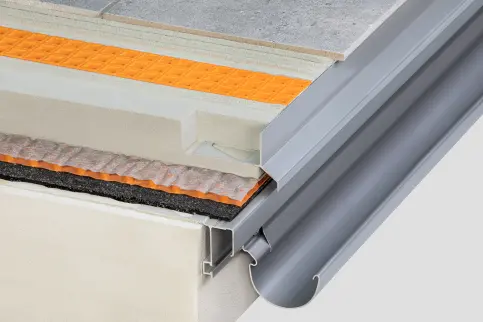

Schlüter®-BARA-RTKE/-RTKEG
ist ein Abschlussprofil für den freien Randbereich von Belagskonstruktionen auf Balkonen und Terrassen, die bereits einen fertigen Gefälleestrich aufweisen.
Das Profil Schlüter®-BARA-RTKE ist besonders gut für den Konstruktionsaufbau mit der Verbunddrainage Schlüter®-DITRA-DRAIN geeignet. Durch die gelochte Aufkantung erhält man einen sauberen Fliesenabschluss.
Das Profil Schlüter®-BARA-RTKEG ist für den Konstruktionsaufbau mit der Verbundentkopplung Schlüter®-DITRA ausgelegt. Durch die geschlossene Aufkantung erhält man einen sauberen Fliesenabschluss.
Abschlussprofil BARA-RTKE mit Drainagematte DITRA-DRAIN und Abdichtungsband KERDI-KEBA
BARA-RTKEG mit KERDI-KEBA und Abdichtungs- und Entkopplungsmatte DITRA
Weitere Informationen: Schlüter®-BARA-RTKE und Schlüter®-BARA--RTKEG |

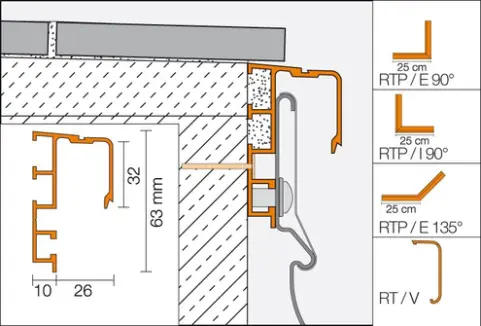

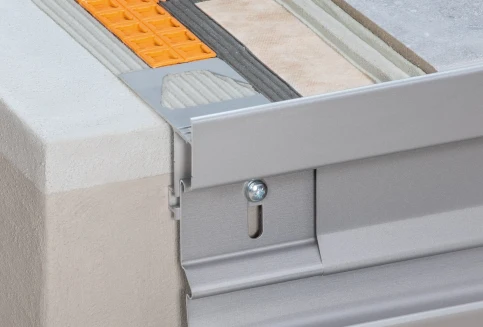

Schlüter®-BARA-RTP
ist ein Randprofil zur Aufnahme des Rinnensystems Schlüter®-BARIN, welches nachträglich am freien Randbereich von vorhandenen Balkon- und Terrassenkonstruktionen angebracht werden kann.
Schlüter®-BARA-RTP
Weitere Informationen: Schlüter®-BARA-RTP |

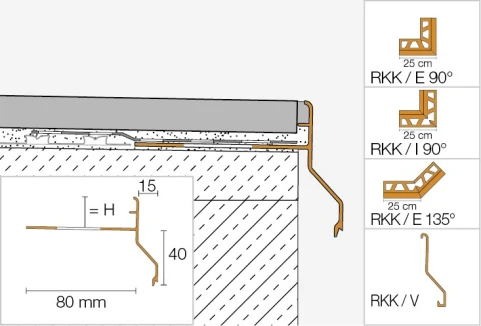

Schlüter®-BARA-RKK
ist ein T-förmiges Abschlussprofil mit kurzer Tropfkante zur Verlegung auf einen fertigen Gefälleestrich. Es ist für einen Konstruktionsaufbau mit der Verbundabdichtung Schlüter®-DITRA ausgelegt. Durch die geschlossene Aufkantung erhält man einen sauberen Fliesenabschluss.
Schlüter®-BARA-RKK
Weitere Informationen: Schlüter®-BARA-RKK |

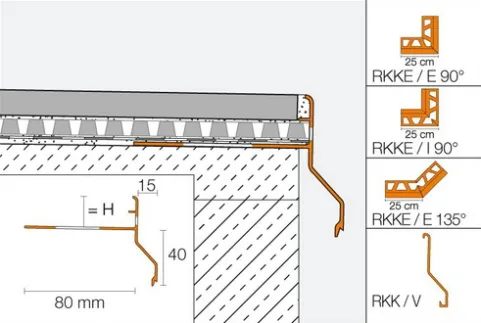

Schlüter®-BARA-RKKE
ist ein T-förmiges Abschlussprofil mit kurzer Tropfkante zur Verlegung auf einen fertigen Gefälleestrich. Das Profil Schlüter®-BARA-RKKE ist besonders gut für den Konstruktionsaufbau mit der Verbunddrainage Schlüter®-DITRA-DRAIN geeignet. Durch die gelochte Aufkantung erhält man einen sauberen Fliesenabschluss.
Schlüter®-BARA-RKKE
Weitere Informationen: Schlüter®-BARA-RKKE |

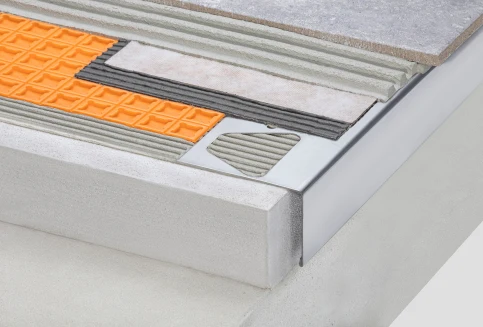

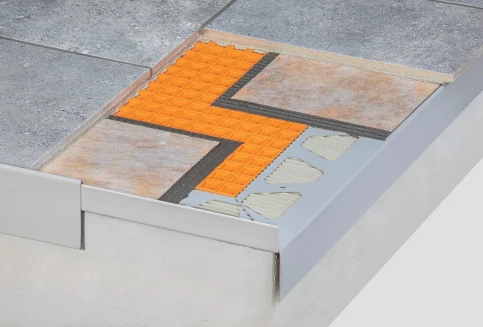

Schlüter®-BARA-RW
ist ein winkelförmiges Abschlussprofil aus farbig beschichtetem Aluminium oder Edelstahl (RWE) zur Begrenzung der freien Randbereiche an Balkonen und Terrassen. Das Profil bewirkt einen optisch sauberen Randabschluss und schützt die freien Estrichkanten vor Verwitterung und Zersetzung. Der Randabschlusswinkel Schlüter®-BARA-RW wird mit dem trapezförmig gelochten Schenkel vollsatt in den Kleber eingebettet und in die Verbundabdichtung integriert.
Abschlussprofil aus Edelstahl BARA-RW mit KERDI-KEBA und Abdichtungs- und Entkopplungsmatte DITRA
Weitere Informationen: Schlüter®-BARA-RW |

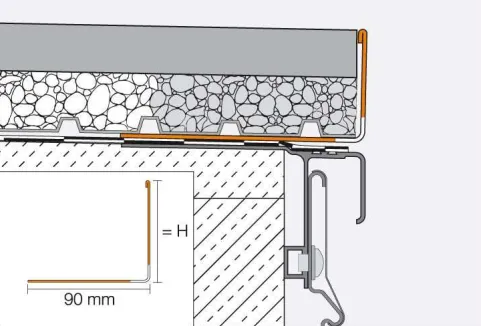

Schlüter®-BARA-RWL
ist ein winkelförmiges Abschlussprofil für großformatige Plattenelemente, die wahlweise auf ungebundenen Kiesschüttungen oder als aufgestelzte Beläge, die auf Abdichtungen gemäß DIN 18 195, Teil 5 mit Drainageebene verlegt werden.
Schlüter®-BARA-RWL wird mit dem trapezförmig gelochten Befestigungsschenkel im Randbereich auf die Abdichtungsbahn aufgelegt und flucht- und höhengerecht ausgerichtet.
Schlüter®-BARA-RWL
Weitere Informationen: Schlüter®-BARA-RWL |

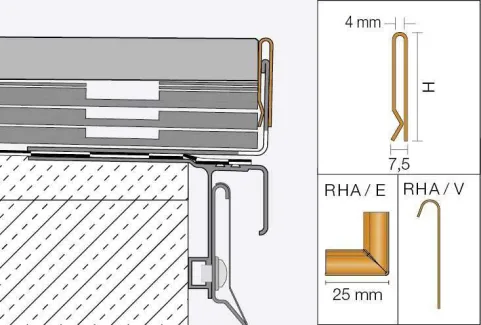

Schlüter®-BARA-RHA
ist ein höhenverstellbares Abdeckprofil aus farbig beschichtetem Aluminium. In Verbindung mit entsprechenden BARA-Trägerprofilen, z. B. BARA-RWL oder BARA-RKL, dient es zur Begrenzung der freien Randbereiche an Balkonen und Terrassen. Hiermit kann eine Abdeckung von Aufbauten bis zu 220 mm individuell realisiert werden.
Schlüter®-BARA-RHA
Weitere Informationen: Schlüter®-BARA-RHA |

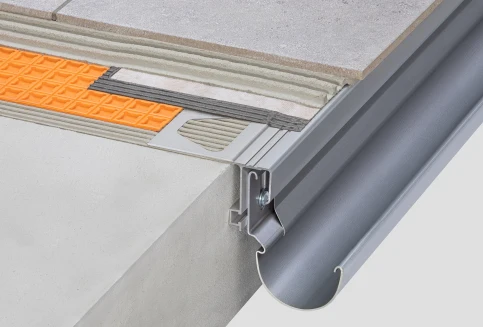

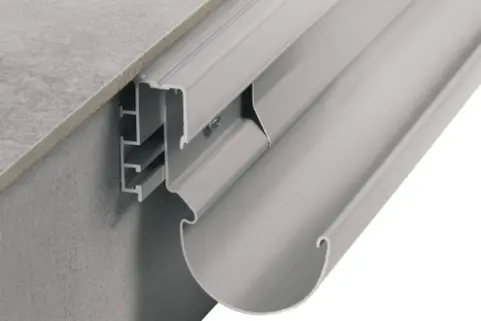

Schlüter®-BARIN-SR
ist ein Rinnensystem aus farbig beschichtetem Aluminium zur Entwässerung von Balkon- und Terrassenflächen. Es kann jeweils an den dafür vorgesehenen Schlüter®- BARA-Profilen befestigt werden.
Schlüter®-BARIN-R
sind Systemrohre aus farbig beschichtetem Aluminium sowie deren passende Formteile.
Schlüter®-BARIN-SR
Weitere Informationen: Schlüter®-BARIN-R und Schlüter®-BARIN-SR |
