Schlüter®-KERDI-DRAIN Bodenabläufe und Wasserspeier

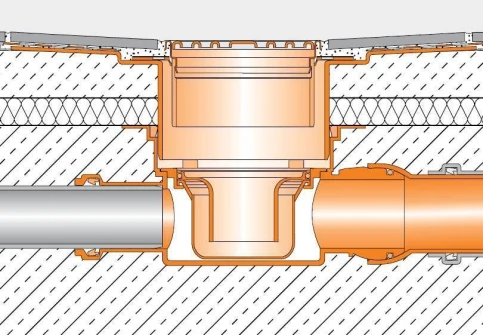

Schlüter®-KERDI-DRAIN mit Geruchverschluss und seitlichem Zulauf
Schlüter®-KERDI-DRAIN
Schlüter®-KERDI-DRAIN ist ein Bodenablaufsystem für den sicheren Anschlussan Verbundabdichtungen mit Schlüter®-KERDI oder sonstigenVerbundabdichtungssystemen.
Die Schlüter®-KERDI-DRAIN Abläufe sind modular aufgebaut und lassen sichje nach Anforderung individuell zusammenstellen. UnterschiedlicheRostdesigns können mit verschiedenen vertikalen oder horizontalenAblaufgehäusen mit oder ohne Geruchverschluss kombiniert werden.
Die Ablaufgehäuse werden typabhängig aus Polypropylen (PP) bzw. Acrylnitril-Butadien-Styrol (ABS) gefertigt. Der Dünnbettaufsatz besteht aus ABS miteinem Klebeflansch, der eine mit Vlies beschichtete Oberfläche aufweist. DieSchlüter®-KERDI Manschette ist eine rissüberbrückende Abdichtungsbahn ausweich eingestelltem Polyethylen (PE), beidseitig versehen mit einem speziellenVliesgewebe zur wirksamen Verankerung im Fliesenkleber.Die Edelstahlroste werden standardmäßig aus V2A (Werkstoff 1.4301 = AISI 304) hergestellt und können optional auch aus Edelstahl V4A (Werkstoff 1.4404 = AISI316L) geliefert werden.
Schlüter®-KERDI-DRAIN ist eine Systemkomponente entsprechend der in Deutschland geltenden Abdichtungsnorm DIN 18534 und verfügt in Verbindung mitSchlüter-Abdichtungssystemen über ein allgemeines bauaufsichtliches Prüfzeugnis (abP).
Schlüter®-KERDI-DRAIN ist gemäß ETAG 022 (Abdichtung im Verbund) eine Komponente eines Systems mit europäischer Zulassung (ETA = European TechnicalAssessment) und sind mit einem CE-Zeichen gekennzeichnet.
Einsatzgebiete
Schlüter®-KERDI-DRAIN Bodenabläufe sind entsprechend DIN EN 1253 bis Belastungsklasse K3 einsetzbar. Dies sind Flächen ohne Fahrverkehr, z. B. Nassräume inWohnungen, Altenheimen, Hotels, Schulen, Reihenwasch- und Duschanlagen, auf Terrassen, Loggien und Balkone.
In Kombination mit dem Brandschutzeinsatz Schlüter®-KERDI-DRAIN-BS /-ZBS sind die Bodenabläufe auch als zugelassene Brandschutzlösungen bis R120einsetzbar.

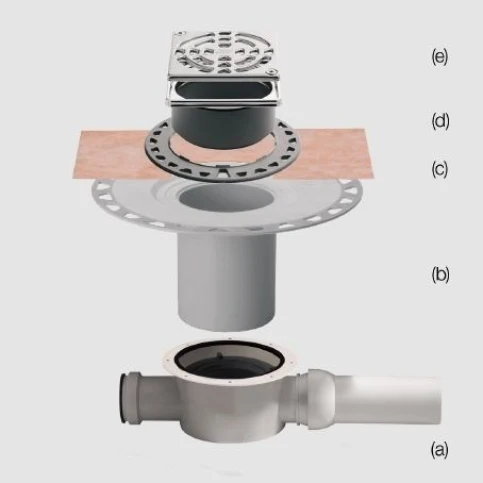

Beispiel horizontaler Ablauf mit GV und Zulauf
Schlüter®-KERDI-DRAIN für den Innenbereich
(a) Ablaufgehäuse im Rohbeton
(b) Dünnbettaufsatz
(c) Schlüter®-KERDI Manschette
(d) Höhenfixier-Ring
(e) Edelstahl-Rost mit Unterbau

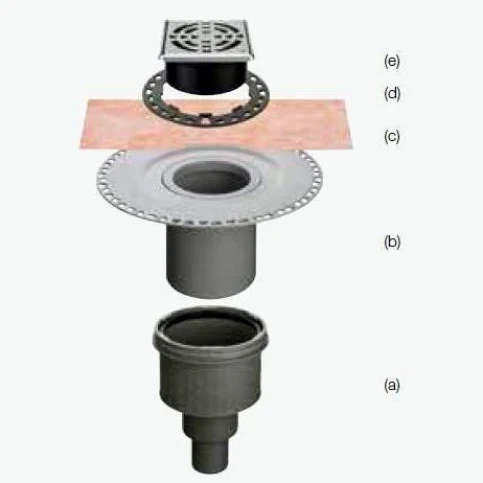

Beispiel vertikaler Ablauf ohne GV
Schlüter®-KERDI-DRAIN für den Außenbereich
(a) Ablaufgehäuse – ohne Geruchsverschluss
(b) Dünnbettaufsatz
(c) Schlüter®-KERDI Manschette
(d) Höhenfixier-Ring
(e) Edelstahl-Rost mit Unterbau
Schlüter®-KERDI-DRAIN-Base – Bodenablauf für bodengleiche Duschen
Schlüter®-KERDI-DRAIN-Base
ist ein besonders niedrig aufgebauter Bodenablauf, geeignet zum Einbau in konventionell mit Estrich oder mit Schlüter®-KERDI-SHOWER Bodenelementen erstellte bodengleiche Duschen.
Der Geruchverschluss ist in den Rostrahmen-Aufsatz integriert und kann entsprechend einer Fliesen- bzw. Belagsstärke zwischen 3 mm und 15 mm in der Höhe eingerichtet werden.
Schlüter®-KERDI-DRAIN-BASE ist wahlweise mit Standard-Edelstahl-Rost oder einem Edelstahl-Designrost erhältlich.

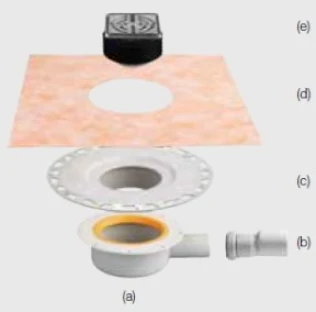

Aufbaubeispiel
(a) Ablaufgehäuse
(b) Übergang DN 40 auf DN 50
(c) Dünnbettaufsatz
(d) Schlüter®-KERDI Manschette
(e) Edelstahl-Rost mit Unterbau und integriertem Geruchsverschluss
Schlüter®-KERDI-DRAIN-STYLE – Designabdeckungen
neben den Standardabdeckungen sind die Designabdeckungen in den Varianten FLORAL, CURVE und PURE erhältlich.
Schlüter®-KERDI-DRAIN-STYLE Roste sind elegante Designabdeckungen aus gebürstetem Edelstahl ohne Rahmen zum Ersatz oder Austausch in vorhandenen Installationen. Der schmale Konturrahmen fasst die 5mm starken Edelstahl- Abdeckungen dezent ein.

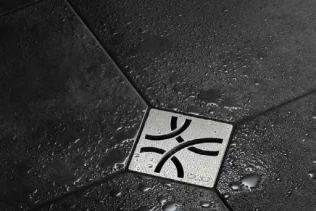

Designabdeckung CURVE

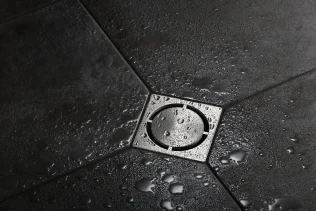

Designabdeckung PURE

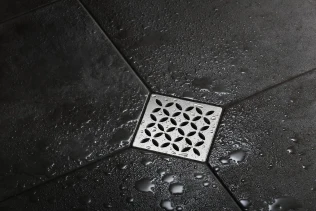

Designabdeckung FLORAL
Weitere Informationen: Schlüter®-KERDI-DRAIN |
Schlüter®-KERDI-DRAIN-SP-E – Edelstahl-Speier zur Entwässerung von Balkon- und Terrassenflächen
Schlüter®-KERDI-DRAIN-SP-E
ist ein Edelstahl-Speier zur Entwässerung von Balkon- und Terrassenflächen, die durch eine Brüstung begrenzt werden.
Auf dem großen Klebeflansch wird die mitgelieferte Schlüter®-KERDI-Manschette als Dichtanschluss verklebt und dadurch eine einfache und sichere Anbindung von Verbundabdichtungen gewährleistet.

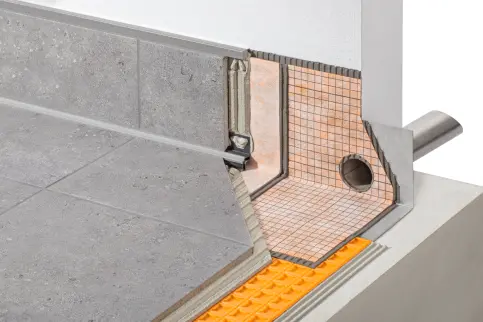

Edelstahl-Speier KERDI-DRAIN-SP-E mit KERDI-Abdichtung und Entkopplungsmatte Schlüter-DITRA
Weitere Informationen: Schlüter®-KERDI-DRAIN-SP-E |
