Schöck Tronsole®: Trittschallschutz im Treppenhaus
Sicherheit von der Planung bis zur Ausführung

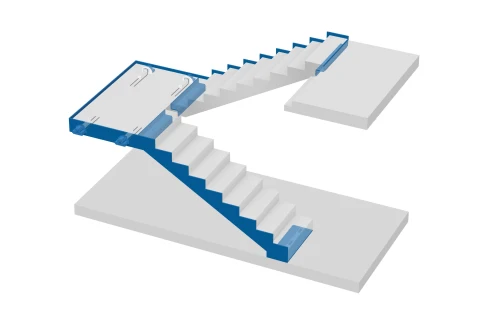

Ist die Treppe mit Schöck Tronsole® durchgehend akustisch entkoppelt, ergibt sich eine blaue Linie. Sie dient sowohl bei der Planung als auch beim Einbau als Qualitätsmerkmal für einen sicheren Trittschallschutz. Mit Schöck Tronsole® werden nicht nur die Mindestanforderungen an Treppen nach DIN 4109, sondern auch die erhöhten Anforderungen, sowie die Schallschutzklasse III nach VDI 4100 und die DEGA-Klasse B eingehalten. Teilweise kann sogar die DEGA-Klasse A erreicht werden. Die akustischen Kennwerte von Schöck Tronsole® sind nach DIN 7396 geprüft.
Einfacher, schallbrückenfreier Einbau
Mit Schöck Tronsole® werden die Bauteile vollflächig voneinander getrennt, sodass auch der Fugenbereich vor Schmutz geschützt ist und die Gefahr von Schallbrücken minimiert wird.
Ein Komplettsystem passend für jede Stahlbetontreppe
Die genau aufeinander abgestimmten Typen von Schöck Tronsole® sorgen für einen effektiven Trittschallschutz über alle Gewerke hinweg. Sie kommen sowohl bei geraden als auch bei gewendelten Treppenläufen zum Einsatz.
Mehr Gestaltungsfreiheit
Mit Schöck Tronsole® können verschiedene Projektanforderungen umgesetzt werden, z.B. können Fugen als Luftfugen ausgeführt werden, die Umsetzung filigraner Podeste (wahlweise in Sichtbeton) ist möglich sowie ein gerades Fugenprofil.
Das Trittschallportal
Schallschutz ist ein Qualitätskriterium und trägt deutlich zum Wert einer Immobilie und dem Erhalt der Gesundheit bei. Das Trittschallportal gibt einen Überblick zum Trittschallschutz bei Treppen, Balkonen und Laubengängen - von der Festlegung der Anforderungen über die Nachweisführung bis hin zur Ausführung der Trittschalldämmung im System.
Zertifizierung für den Einbau von Schöck Tronsole®
Sowohl im Fertigteilwerk als auch auf der Baustelle ist Schöck Tronsole® einfach zu verarbeiten. Durch kurze Einbauzeiten und einen optimierten Bauablauf lässt sich der Einbau von Treppen einfach, schnell und schallbrückenfrei ausführen.
Für noch mehr Sicherheit können sich Verarbeiter für den Einbau des Trittschalldämmelementes zertifizieren lassen. Informationen dazu: zertifizierte Verarbeiter Schöck Tronsole®.
Produkte

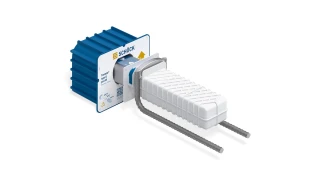

Schöck Tronsole® Typ P
Schöck Tronsole® Typ P - Podest/Treppenhauswand
Trittschalldämmelement für den Anschluss von Podesten an Treppenhauswände.
Akustische Entkopplung durch das Elastomerlager Elodur® für einen exzellenten Trittschallschutz
Aufhängebügel an Podesthülse kraftschlüssig integriert und richtig positioniert - für mehr Ausführungssicherheit
Auch für Fugenbereiche bis 50 mm sowie für Podestdicken von 180 mm einsetzbar
Bauaufsichtlich zugelassen vom DIBt Z-15.7-349. Erfüllt damit die Zulassungspflicht für Dorne
Abhebende Kräfte sind standardmäßig berücksichtigt. Horizontalkräfte sind optional erhältlich
Erfüllt die Brandschutzanforderungen bis zu R 90 in Kombination mit Brandschutz-Set (abhängig von Podestdicke)
Durch die exzellente Trittschalldämmung ist ein schwimmender Estrich auf dem Podest nicht mehr notwendig
Die Ausführung des Fertigteil-Podests ohne Betonkonsolen sorgt für einen optimierten Bauablauf und hohe Wirtschaftlichkeit
Filigrane Sichtbetonpodeste, umlaufende Luftfuge und besondere Projektanforderungen und architektonische Akzente sind einfach realisierbar

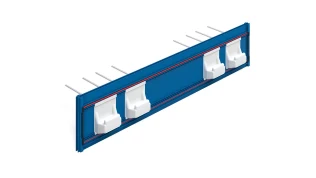

Schöck Tronsole® Typ Z
Schöck Tronsole® Typ Z - Podest/Treppenhauswand
Trittschalldämmelement für den Anschluss von Podesten (Ortbeton oder Fertigteil) an Treppenhauswände.
Akustische Entkopplung durch das Elastomerlager Elodur® für einen exzellenten Trittschallschutz
Nur noch eine Produktlösung für Ortbeton- und Fertigteilpodeste
Umlaufender Anschlussrahmen für einen schallbrückenfreien Anschluss
Typengeprüftes Tragelement mit integrierten Abstandhalter für einen sicheren und einfachen Einbau
Erfüllt die Anforderungen an die Feuerwiderstandsklasse R 90 (bei entsprechender bauseitiger Bewehrung des Podests)

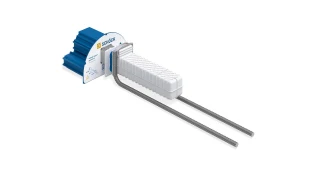

Schöck Tronsole® Typ Q
Schöck Tronsole® Typ Q - Gewendelte Treppenläufe
Trittschalldämmelement für den Anschluss gewendelter Treppenläufe an Treppenhauswänden.
Akustische Entkopplung durch das Elastomerlager Elodur® für einen exzellenten Trittschallschutz
Drehbares Trageelement mit Lagesicherung. Durch Nut und Feder passt sich der Laufneigung und damit der Laufbewehrung an und erleichtert den Einbau
Aufhängebügel an Laufhülse kraftschlüssig integriert und richtig positioniert - für mehr Ausführungssicherheit
Erfüllt die Brandschutzanforderungen von bis zu R 90 in Kombination mit dem Brandschutz-Set
Erweiterter Anwendungsbereich auch für Fugenbereiche bis 100 mm einsetzbar
Bauaufsichtlich zugelassen vom DIBt Z-15.7-311. Erfüllt damit die Zulassungspflicht für Dorne
Auch für Laufplattenstärke von 120 mm geeignet
Schöck Tronsole® Typ T
Schöck Tronsole® Typ T - Treppenlauf/Podest
Trittschalldämmelement für den Anschluss von Treppenläufen (Ortbeton oder Fertigteil) an Podeste oder Geschossdecken (Ortbeton oder Halbfertigteil).
Akustische Entkopplung durch das Elastomerlager Elodur® für einen exzellenten Trittschallschutz
Das gerade Fugenprofil ermöglicht einen Anschluss mit gleichmäßiger Fuge
Bauaufsichtlich zugelassen vom DIBt Z-15.7-310
Erfüllt die Anforderungen an die Feuerwiderstandsklasse R 90
Schöck Tronsole® Typ F
Schöck Tronsole® Typ F - Fertigteiltreppenlauf / Podest
Trittschalldämmelement für den Anschluss von Treppenläufen (Fertigteile) an Podeste oder Geschossdecken (Halb- oder Vollfertigteile).
Akustische Entkopplung durch das segmentierte Elastomerlager Elodur® für einen exzellenten Trittschallschutz
Bauaufsichtlich zugelassen vom DIBt Z-15.7-359
Clip-Scharnier für hohe Formstabilität und einfaches Handling
Mit integrierten Montageklebebändern am Fertigteil aufklebbar ohne zusätzliche Maßnahmen.
Variabel für Auflagertiefen von 13 - 16 cm
Der Fugenanschluss mit Tronsole® Typ F kann in die Feuerwiderstandsklasse R 90 nach DIN 4102 eingestuft werden
Schöck Tronsole® Typ B mit Typ D
Schöck Tronsole® Typ B mit Typ D- Treppenlauf/Bodenplatte
Trittschalldämmelement zum Anschluss von Treppenläufen (Ortbeton oder Fertigteil) an Bodenplatten.
Akustische Entkopplung durch das segmentierte Elastomerlager Elodur® für einen exzellenten Trittschallschutz
Mit integrierten Montageklebebändern am Fertigteil aufklebbar ohne zusätzliche Maßnahmen
Schöck Tronsole® Typ D aus hochwertigem Edelstahl mit Elastomerkappe kann optional zur konstruktiven Lagesicherung eingesetzt werden
Schöck Tronsole® Typ L
Schöck Tronsole® Typ L - Treppe/Treppenhauswand
Schallbrückenfreie Fugenausbildung zwischen Treppenläufen/Podesten und Wänden.
Höhen 420 mm und 250 mm für eine optimierte Anpassung an übliche Lauf- und Podestplattenstärken
Vollflächiges Montageklebeband für einfachen, schnellen und sicheren Einbau
Tronsole® Typ L ist in die Baustoffklasse B1 für schwer entflammbare Baustoffe nach DIN 4102, Teil 1 eingeordnet
Weitere Informationen: Schöck Tronsole®
Planungshandbuch Treppe
Planungshandbuch Treppe
Das Planungshandbuch Treppe wurde zusammen mit Architekten als Nachschlagewerk konzipiert, das bei der Planung von Stahlbetontreppen unterstützt. Die Kapitel sind an die drei Leistungsphasen angelehnt: „Anforderungen kennen", „Details planen" und „Details umsetzen".
