Aluminium Design Schiebesysteme

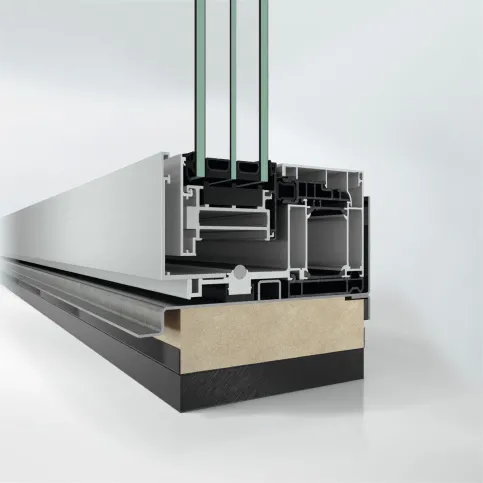

Schüco Panorama Design Schiebesystem AS PD 75.HI Acess Line
Die Panorama Design Schiebetür AS PD 75.HI zeichnet sich durch vielfältige Funktions- und Designeigenschaften aus. Ein hohes Maß an Gestaltungsfreiheit ist durch zusätzliche Features, wie z. B. die Integration mit Schüco AB ZDS Sonnenschutz möglich. Die standardmäßig verfügbaren Öffnungsvarianten können frei konfiguriert und an die Anforderungen der individuellen Fassadengestaltung angepasst werden.
Eigenschaften
Bodengleiche Schwelle für hohen Begehkomfort.
Reduzierte Rahmenansicht durch verdeckt liegende seitliche und obere Flügelrahmen
Optionale Öffnungs- und Verschlussüberwachung
Auf Wunsch kann die Access Line auch als TipTronic Variante ausgeführt und mechatronisch bedient werden
Flügelhöhe min. - max. | 1000 – 3500 mm |
Flügelbreite min. - max. | 1000 – 3500 mm |
Barrierefrei ≤ 20 mm | ja |
Uw-Fenster ≥ | 0,86 W/(m2K) |
Schlagregendichtheit | Klasse 9A |
Einbruchhemmung | bis RC 2 |
Bedienart | manuell |
Schüco Panorama Design Schiebesystem AS PD 75.HI Design Line
Die Panorama Design Schiebetür AS PD 75.HI zeichnet sich durch vielfältige Funktions- und Designeigenschaften aus. Ein hohes Maß an Gestaltungsfreiheit ist durch zusätzliche Features, wie z. B. die Integration mit Schüco AB ZDS Sonnenschutz möglich. Die standardmäßig verfügbaren Öffnungsvarianten können frei konfiguriert und an die Anforderungen der individuellen Fassadengestaltung angepasst werden.
Eigenschaften
Komplett verdeckt liegende Flügelrahmen
Integrierte Griffmulde lässt die Griffleiste bei geschlossenen Flügeln im Blendrahmen verschwinden.
Optionale Öffnungs- und Verschlussüberwachung
Auf Wunsch kann die Access Line auch als TipTronic Variante ausgeführt und mechatronisch bedient werden
Flügelhöhe min. - max. | 1000 – 3500 mm |
Flügelbreite min. - max. | 1000 – 3500 mm |
Barrierefrei ≤ 20 mm | ja |
Uw-Fenster ≥ | 0,84 W/(m2K) |
Schlagregendichtheit | E 750 |
Einbruchhemmung | bis RC 2 |
Bedienart | elektrisch, manuell |
Schüco Panorama Design Schiebesystem AS PD 75.HI Performance Line
Die Panorama Design Schiebetür AS PD 75.HI zeichnet sich durch vielfältige Funktions- und Designeigenschaften aus. Ein hohes Maß an Gestaltungsfreiheit ist durch zusätzliche Features, wie z. B. die Integration mit Schüco AB ZDS Sonnenschutz möglich. Die standardmäßig verfügbaren Öffnungsvarianten können frei konfiguriert und an die Anforderungen der individuellen Fassadengestaltung angepasst werden.
Eigenschaften
Abdeckprofil im Blendrahmen für flächenbündige Ansicht auch bei geöffneten Element
Freie Flügelkonfiguration.
Anbindung an Smart Home über Building Skin Control möglich
Optionales Holz-Aluminium Design im Verhakungsbereich
Flügelhöhe min. - max. | 1000 – 3500 mm |
Flügelbreite min. - max. | 1000 – 3500 mm |
Barrierefrei ≤ 20 mm | ja |
Uw-Fenster ≥ | 0,82 W/(m2K) |
Schlagregendichtheit | E 1050 |
Einbruchhemmung | bis RC 3 |
Bedienart | elektrisch |
Schüco Panorama Design Schiebesystem AS AL 75
Das patentierte, aufblasbare Dichtungskonzept des Panorama Design Schiebesystems AS AL 75 bietet beste Laufeigenschaften, selbst bei großen Schiebelementen und hoher Wetterbelastung.
Ist die Dichtung aktiviert und aufgeblasen, drückt sie sich an das Schieberprofil und verschließt den Spalt zwischen Flügel und Blendrahmen absolut dicht. Ist das Schiebesystem offen, ist die Dichtung eingerollt und der Schiebeflügel kann mit minimalem Kraftaufwand bewegt werden.
Ausgezeichnet mit einem Red Dot Design Award 2022.
Eigenschaften
System kann im Boden- und Deckenbereich sowie seitlich in den Leibungen bündig eingebaut werden
Der innere Bodenbelag ist im Fest- und Schieberbereich auf einer Geraden mit der Glaslinie
Verdeckt liegendes, profilintegriertes Antriebs- und Verriegelungssystem
System kann spezifisch auf die individuellen Sicherheitsbedürfnisse ausgelegt werden
Flügelhöhe min. - max. | 1500 – 6000 mm |
Flügelbreite min. - max. | 877 – 8000 mm |
Barrierefrei ≤ 20 mm | ja |
Uw-Fenster ≥ | 0,83 W/(m2K) |
Schlagregendichtheit | E 1500 |
Einbruchhemmung | bis RC 3 |
Bedienart | elektrisch, manuell |
Schüco Panorama Design Schiebesystem ASS 77 PD.HI
Das hochwärmegedämmte Schüco Schiebesystem ASS 77 PD.HI (Panorama Design High Insulated) erweitert mit optimierten Systemkomponenten die Planungs- und Gestaltungspalette des Schüco Panorama Design Portfolios. Z.B. eine öffenbare 90°-Ecke, die wahlweise mit zwei weiteren Fahrflügeln oder zwei Festfeldern ausgeführt werden kann oder ein flacher Blendrahmen für den Einsatz des Schiebesystem in der Altbausanierung.
Eigenschaften
Installation des Blendrahmens in Bestandsgebäude mit begrenzter Fußbodenaufbauhöhe
Verdeckt liegendes, profilintegriertes Antriebs- und Verriegelungssystem
Bei ebenem Profilübergang ohne Versatz kann das Schiebesystem nahtlos in das Pfosten-Riegel-Fassadensystem Schüco FWS 35 PD.HI integriert werden
Flügelhöhe min. - max. | 1500 – 3500 mm |
Flügelbreite min. - max. | 1200 – 3200 mm |
Barrierefrei ≤ 20 mm | nein |
Uw-Fenster ≥ | 1,00 W/(m2K) |
Schlagregendichtheit | E 750 |
Einbruchhemmung | bis RC 2 |
Bedienart | elektrisch |
Schüco Panorama Design Schiebesystem ASS 77 PD.HI manual
Das Schüco Schiebesystem ASS 77 PD.HI manual (Panorama Design High Insulated) ist mit einer flügelhoch integrierten Griffleist ausgestattet.
Die manuellen Öffnungsvarianten mit 90°-Ecke ohne Pfosten und einer Verriegelung im Stulp sind ein weiteres Merkmal dieses Schiebesystems.
Eine nachträgliche Blendrahmenjustage ist durch Justierschrauben jederzeit möglich, die im den Blendrahmen erreichbar sind – ein großer Vorteil z. B. bei Deckendurchbiegungen.
Das Panorama Design Schiebesystem ASS 77 PD.HI manual ist C2C-Bronze zertifiziert.
Eigenschaften
Schlanke, flügelhoch integrierte Design-Griffleiste
Verschiedene Öffnungstypen inklusive öffenbarer 90°-Ecken
Bei ebenem Profilübergang ohne Versatz kann das Schiebesystem nahtlos in das Pfosten-Riegel-Fassadensystem Schüco FWS 35 PD.HI integriert werden
Flügelhöhe min. - max. | 2000 – 3500 mm |
Flügelbreite min. - max. | 1000 – 3200 mm |
Barrierefrei ≤ 20 mm | nein |
Uw-Fenster ≥ | 0,96 W/(m2K) |
Schlagregendichtheit | Klasse 8A |
Einbruchhemmung | bis RC 2 |
Bedienart | manuell |
Schüco Panorama Design Schiebesystem ASE 67 PD
Das wärmegedämmte Schiebesystem Schüco ASE 67 PD (Panorama Design) mit optional wählbarer bodengleichen Schwelle gewährleistet einen nahtlosen Durchgang von innen nach außen.
Durch die im Baukörper integrierten Blendrahmen und die schmalen Profilen lassen sich variantenreiche Schiebeanlagen für eine lichtdurchflutete Architektur mit maximaler Transparenz realisieren.
Ein Schließmechanismus im Verhakungsbereich ermöglicht die Verriegelung auch bei geöffneten Flügelelementen.
Ausgezeichnet mit einem Red Dot Design Award 2019.
Eigenschaften
Zwei Blendrahmentypen
Einfache Kombination der verschiedenen Flügel- und Blendrahmenprofile
Minimalistisches Design der Griffe und Verhakungsprofile
Flügelhöhe min. - max. | 2000 – 3000 mm |
Flügelbreite min. - max. | 1000 – 3200 mm |
Barrierefrei ≤ 20 mm | ja |
Uw-Fenster ≥ | 1,00 W/(m2K) |
Schlagregendichtheit | Klasse 9A |
Einbruchhemmung | bis RC 2 |
Bedienart | manuell |
