Janisol

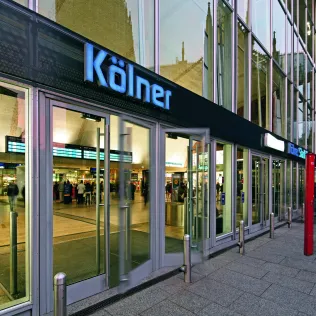

Die flächenbündige Tür-Profilserie eignet sich für ästhetisch und konstruktiv anspruchsvolle ein- und zweiflügelige Türen. Aufgrund der Isolierstege und dem mechanisch hinterschnittenen Verbund wird trotz der geringen Bautiefe von 60 mm eine große Steifigkeit erreicht. Neben den speziellen Anforderungen im öffentlichen Bereich, wie Dauerfunktion und hohe mechanische Festigkeit, sind die Türen ebenfalls umfassend in Bezug auf hohe Schallschutzwerte, Einbruchhemmung (bis RC3) und Durchschusshemmung (bis FB6) geprüft. Das Erscheinungsbild ist abgestimmt auf die weiteren Türsysteme der Schüco Stahlsysteme Jansen für den Rauch- und Brandschutz und ermöglichen dadurch einheitliche Ansichten bei differenzierten Anforderungen.
Janisol Tür Stahl / Edelstahl

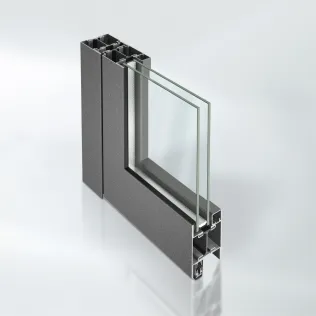

Janisol Tür
Das wärmegedämmte Tür-Stahlprofilsystem mit 60 mm Grundbautiefe ist den für den Einsatz in stark frequentierten Gebäuden im öffentlichen Bereich als .ein- und zweiflügeligen Stahl-Tür konzipiert. Die Janisol Tür ist mit einem profilintegriertem Fingerschutz an der Nebenschließkante und verdeckt liegende Bänder, Türschließer und Mitnehmer ausgestattet.
Systemkompatibilität mit ungedämmten Jansen Economy Türen für den Innenbereich und Rauchschutz sowie mit den Brandschutzsystemen Janisol 2, Janisol C4 und dem hochwärmegedämmten System Janisol HI.
Uf-Wert ≥ | 2,3 W/(m2·K) |
Höhe | 3000 mm |
Breite | 1465 mm |
Luftdurchlässigkeit | Klasse 4 |
Schlagregendichtheit | Klasse 4A |
Windlastwiderstand | Klasse C4 |
Einbruchhemmung | bis RC3 |
Ausführungsart | Einflügelig, Zweiflügelig, Einflügelig mit Oberlicht und Seitenteil, Zweiflügelig mit Oberlicht und Seitenteil |
Weitere Informationen und technische Details Janisol Türen

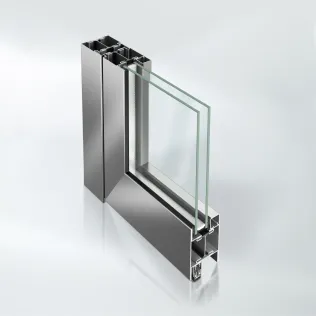

Janisol Tür Edelstahl
Die wärmegedämmten Edelstahlprofile zeichnen sich durch hohe mechanische Festigkeit trotz geringer Bautiefe und filigraner Profilansichten. Sie eignen für den Einsatz in Küstennähe, in Industriegebieten und im Pflege- und Hygienebereich. Die Janisol Türen Edelstahl sind: kombinierbar mit den ungedämmten Jansen Economy Türen für den Innenbereich und Rauchschutz sowie mit den Janisol 2 Brandschutzsystemen.
Optional sind die Janisol Türen auch in einbruch- und durchschusshemmender Ausführung erhältlich.
Uf-Wert ≥ | 2,2 W/(m²·K) |
Höhe | 3000 mm |
Breite | 1465 mm |
Luftdurchlässigkeit | Klasse 4 |
Schlagregendichtheit | Klasse 4A |
Windlastwiderstand | Klasse C4 |
Einbruchhemmung | bis RC3 |
Ausführungsart | Einflügelig, Zweiflügelig, Einflügelig mit Oberlicht und Seitenteil, Zweiflügelig mit Oberlicht und Seitenteil |
Weitere Informationen und technische Details Janisol Türen Edelstahl
Janisol HI Türen – hochwärmegedämmt
Die 2-flügelige Janisol HI Tür in RC 3-Ausführung bietet eine hohe Einbruchhemmung und kann im Notfall über die gesamte Elementbreite als Vollpaniktür genutzt werden. Damit ist die geprüfte Stahl-Multifunktionstür eine Lösung für Gebäude mit hohen Sicherheitsanforderungen, z.B. Sport- und Freizeitstätten, öffentliche Verwaltungen, Flughäfen, Einkaufszentren, Krankenhäuser und Schulen.
Die multifunktionale Türlösung Janisol HI bietet eine eindeutige Systemdefinition für die Kombination der Flucht- und Rettungswegnormen EN 179 und EN 1125 sowie den einbruchhemmenden Widerstandsklassen RC 2 und RC 3. Das ermöglicht ein einfaches, sicheres und rationelles Planen und Verarbeiten.

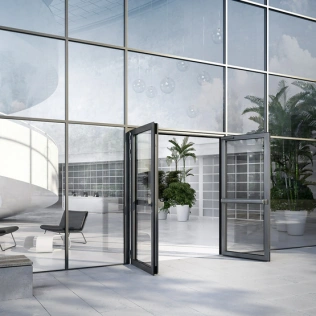

Janisol HI Tür
Die 2-flügelige Janisol HI Tür in RC 3-Ausführung bietet eine hohe Einbruchhemmung und kann im Notfall über die gesamte Elementbreite als Vollpaniktür genutzt werden. Damit ist die geprüfte Stahl-Multifunktionstür eine Lösung für Gebäude mit hohen Sicherheitsanforderungen, z.B. Sport- und Freizeitstätten, öffentliche Verwaltungen, Flughäfen, Einkaufszentren, Krankenhäuser und Schulen.
Die hochwärmegedämmten Türen bieten höchste mechanische Festigkeitsklasse nach EN 1192 sowie höchste Dauerfunktionsklasse nach EN 12400. Für eine ansprechende Optik sorgen die verdeckt liegende Bänder, Türschließer und Mitnehmer.
Uf-Wert ≥ | 1,5 W/(m·K) |
Höhe | 3015 mm |
Breite | 2840 mm |
Luftdurchlässigkeit | Klasse 4 |
Schlagregendichtheit | Klasse 4A |
Windlastwiderstand | Klasse C4 |
Einbruchhemmung | bis RC3 |
Ausführungsart | Einflügelig, Zweiflügelig, Einflügelig mit Oberlicht und Seitenteil, Zweiflügelig mit Oberlicht und Seitenteil |
Weitere Informationen und technische Details Janisol HI Türen
Gebrauchstauglichkeit: Mechanische Festigkeit und Dauerfunktionstüchtigkeit
Je höher die zu erwartende Beanspruchung ist, desto mehr werden die Türen in Mitleidenschaft gezogen. Je größer (breiter und höher) die Türflügel sind, desto größer sind die Hebelkräfte und die einwirkende Kraft erhöht sich enorm. Die Wahrscheinlichkeit, dass die Türen durch Vandalismus bzw. einen gewaltsamen Gebrauch beschädigt werden, ist sehr groß. Je höher die geprüfte Klasse bei einer Tür nach der Norm DIN EN 1192 ist, umso länger hält sie den zu erwartenden Belastungen stand. Die zu erwartenden Beschädigungen und Reparaturen werden auf ein Minimum reduziert.
Klasse | Nutzungskategorie | Beschreibung |
1 bis 2 | niedrig bis mittel | Gelegentlicher Gebrauch mit achtsamer Nutzung der Türen, z. B. durch Eigentümer von Privathäusern; die Möglichkeit eines Unfalls oder einer falschen Behandlung ist gering. |
2 bis 3 | mittel bis groß | Mittlerer Gebrauch mit achtsamer Benutzung der Türen; es besteht die Möglichkeit eines Unfalls oder einer falschen Behandlung. |
3 bis 4 | groß bis extrem | Hoher Gebrauch durch Öffentlichkeit mit unachtsamer Nutzung, die Möglichkeit eines Unfalls oder einer falschen Behandlung ist groß. |
4 | extrem | Die Türen sind häufig einem gewaltsamen Gebrauch ausgesetzt. |
Mechanische Festigkeit nach DIN EN 1192
Die Anforderungen an Außentüren im Hinblick auf die mechanische Festigkeit richten sich nach dem Einsatzbereich und der Art der Nutzung und sind vom Planer vorzugeben. Der Planer/Bauherr/Nutzer legt die geforderte Klasse fest, um die Haltbarkeit der Türen bei der zu erwartenden Nutzung und Belastung zu gewährleisten.
Alle Jansen Stahlrahmentüren wurden in der Standardausführung nach der DIN EN 1192 in der höchsten Klasse 4 eingestuft.
System | Klasse 1 | Klasse 2 | Klasse 3 | Klasse 4 |
Jansen-Economy 50 | √ | √ | √ | √ |
Jansen-Economy 60 | √ | √ | √ | √ |
Janisol | √ | √ | √ | √ |
Janisol HI | √ | √ | √ | √ |
Janisol 2 | √ | √ | √ | √ |
Janisol C4 | √ | √ | √ | √ |
Dauerfunktionstüchtigkeit: Mechanische Beanspruchung nach DIN EN 12400
Die notwendige Anzahl der Zyklen wird vom Planer vorgegeben.
Klassen für Türen | Zyklenzahl | Beanspruchungsklasse |
1 bis 2 | 5000 | gelegentlich |
2 bis 3 | 10.000 | leicht |
3 bis 4 | 20.000 | selten |
4 | 50.000 | mittel |
5 | 100.000 | normal |
6 | 200.000 | häufig |
7 | 500.000 | stark |
8 | 1.000.000 | sehr oft |
Zur Sicherstellung einer ausreichenden Produktqualität wird im Wohnbau bei Außentüren die Klasse 4 empfohlen. Bei Türen in oft bis sehr oft begangenen Bereichen (z. B. Schulen, Tankstellen, Bahnhöfen, Flughäfen, Kaufhäusern, etc.) sollten Türen der Klassen 7 bis 8 ausgeschrieben werden.
Mechanische Festigkeit der Jansen Stahlrahmentüren nach der DIN EN 12400 (Dauerfunktion)
System | Klasse 5 | Klasse 6 | Klasse 7 | Klasse 8 |
Jansen-Economy 50 / RS | √ | √ | ||
Jansen-Economy 60 / RS | √ | √ | √ | √ |
Janisol | √ | √ | √ | √ |
Janisol HI | √ | √ | √ | √ |
Janisol 2 EI30 | √ | √ | √ | √ |
Janisol C4 EI60/EI90 | √ | √ |
