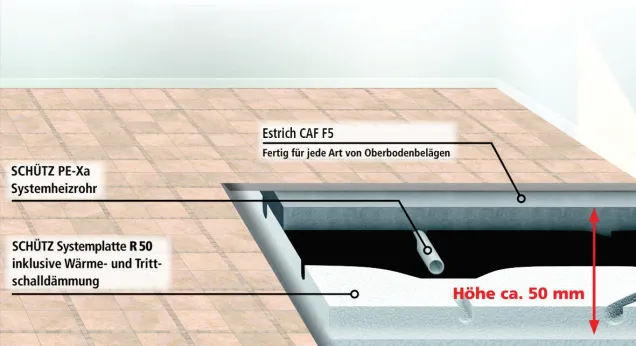

Schütz Renovationssystem R50®
Die bisher am Markt verfügbaren Systeme erfüllen meist nicht die Anforderungen bezüglich Aufbauhöhen und Schallschutz. Oft war sogar die gesetzlich vorgeschriebene Wärmedämmung nicht vorgesehen. Deshalb hat Schütz das Renovationssystem R50® neu entwickelt.
Systemeigenschaften
Einbauhöhe inklusive Lastverteilschicht 42 – 68 mm bei Flächenlasten bis 2 kN/qm
Geprüfte Aufbauvarianten die die Wärmedämmanforderung gemäß DIN EN 1264 [Rl= 0,75 m2K/W] erfüllen
Geprüfte Trittschalldämm-Varianten: Messwerte DLW,R = 19-30 dB
Geringe Flächenlast: ca. 50 kg/m2
Schnelle Regelbarkeit des Systems, Aufheizzeit gegenüber konventionellem Zementestrich ist um 50 % reduziert
Hydraulisch günstig wegen optimierter Heizrohrdimensionen (12 x 1,5 mm) mit geringer Wandstärke
Hohe Heizleistungen bei niedrigen Vorlauftemperaturen durch geringe Überdeckung der Heizrohre
Alternativ mit Standard CAF-F5 Fließestrich oder modifiziertem Zementestrich
HBCD frei

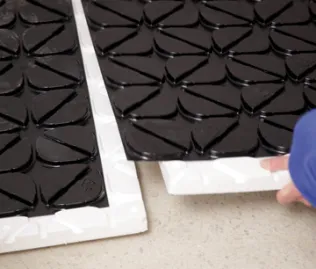

Durch den Folienüberstand lassen sich die Systemplatten sicher und estrichdicht verbinden.
Systemplatten
Abmessungen 1.500 x 900 mm
Aufbau: Kunststoff-Folie, schwarz, tiefgezogen / Nockenplatte EPS / Rohrhalte-Kronennocken, ausgeschäumt / integrierte Diagonalverlegung

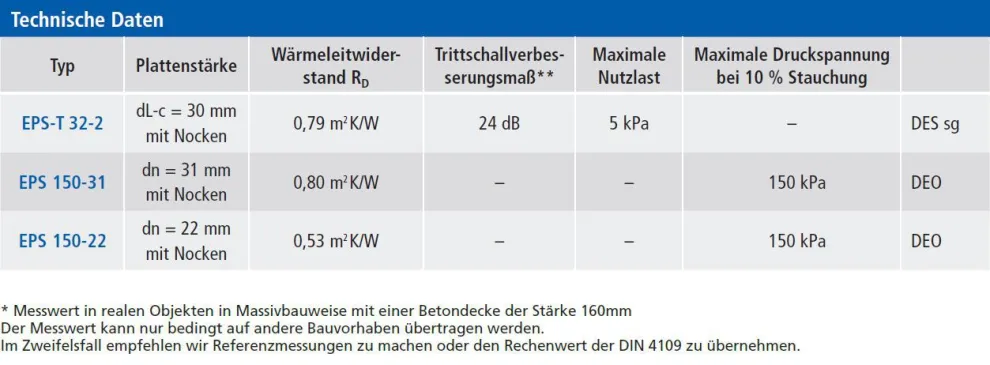

R50® System Nockenplatte Typ EPS-T 32-2 (DES sg)
R50® System-Nockenplatte Typ EPS 150-31 (DEO dh)
R50® System Nockenplatte Typ EPS 150-22 (DEO dh)
Zubehör und Komponenten
Systemheizrohr: Das Kunststoff-Sicherheitsrohr PE-Xa von SCHÜTZ bietet ein Höchstmaß an Sicherheit.
Ausgleichselemente: Wärmedämmplatten EPS-T 20-2 , EPS 150-11 und EPS DEO 100/20 mm ohne Rohrhaltenocken mit Bändchengewebe als Ausgleichselement für Türdurchgänge, Dehnfugen und Verteileranbindung.
R50® Tür- und Anschlusselement: Zum sicheren Abdecken der Schnittkanten von Nockenplatten und Ausgleichselement
R50® Verbindungsprofil: Zum Verbinden von Plattenresten
R50® Randdämmstreifen Typ PE-B: Den Randdämmstreifen Typ PE-B für Zement und Fließestriche gibt es in der Höhe 100 und hat einen selbstklebenden Rücken zur einfachen Befestigung.
R50® Dehnfugenprofil: Bei beheizten Estrichen der Güteklasse ZE 20 müssen Estrichfelder ab einer Größe von 40 m2 durch Dehnfugen getrennt werden. Dies gilt auch für kleinere Flächen, wenn eine Kante länger als 8 Meter ist.
Schutzrohr: Für Heizrohrdurchführungen in Bewegungsfugen
Clipschienen: Aus Kunststoff zur sicheren Befestigung von Heizrohren, Rasterabstand 50 mm.
