SCHÜTZ Fußbodenheizungen mit Nockenplatten

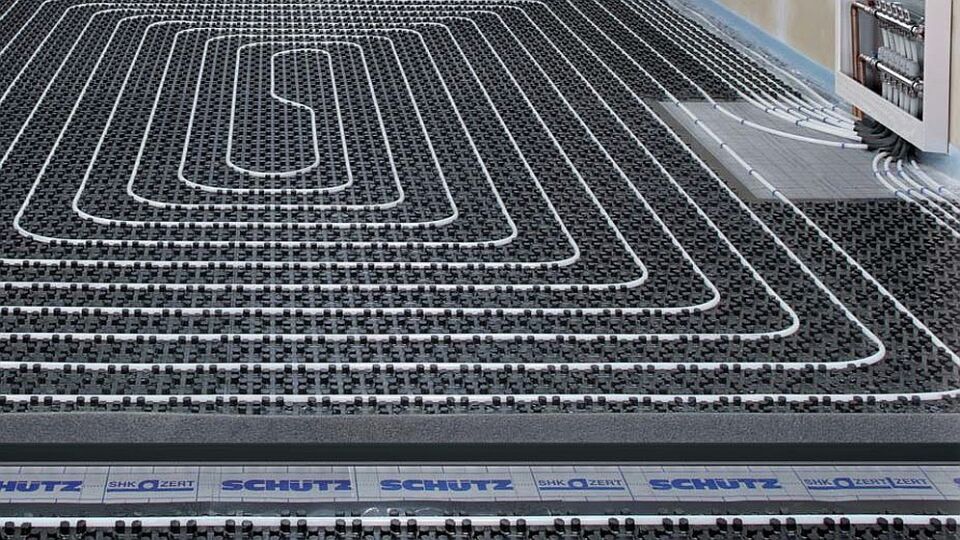

Beim SCHÜTZ Nockenplatten System werden die Heizrohre zwischen den Rohrhaltenocken auf der Trägerplatte fixiert.
Dabei dient die Systemplatte nicht nur der Rohrbefestigung, sondern sie trägt gleichzeitig noch zur Wärmedämmung und zur Trittschallverbesserung bei. Im Tiefziehverfahren wird die Geometrie der Foliendeckschicht mit den Nocken geformt und anschließend bis in die Nocken mit einer Polystyroldämmung verbunden. So sind die Systemplatten während und nach der Verlegung komplett begehbar, das Heizrohr liegt geschützt zwischen den Rohrhaltenocken und kann nicht beschädigt werden.
Die Systemnockenplatte und das Heizrohr kann von einer einzelnen Person verlegt werden (Einmannverlegung). Der Verlegeabstand ist durch die Nocken exakt definiert, so werden die geplanten Verlegeabstände verlässlich eingehalten.

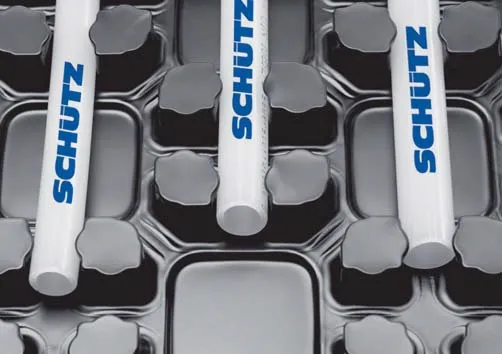

Die Heizrohre sind sicher zwischen den Haltenocken fixiert
Fest definierte Verlegeabstände können eingehalten werden.

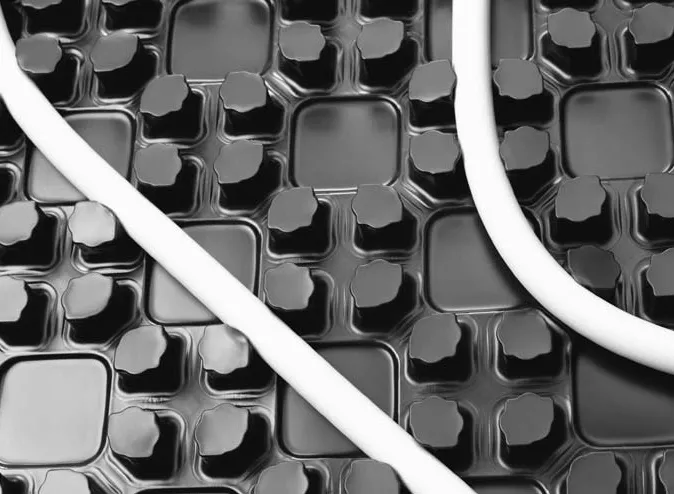

Einfache Diagonalverlegung ohne Klemmhilfe.
Systemeigenschaften
Flexibles System, auch für hohe Verkehrslasten bis 150 kPa
Folienüberstand mit Druckknopfverbindung als Abdichtung bei Fließestrichen
Kompakte Abmessungen der Einzelplatten für Einmannverlegung
Heizrohr liegt geschützt zwischen trittfest ausgeschäumten Rohrhaltenocken
Einfache Diagonalverlegung der Systemheizrohre ohne zusätzliche Klemmhilfe
Sicher, montagefreundlich und wirtschaftlich
Geprüfte Sicherheit: DIN geprüft, Register-Nr. 7F229F, F7230F und 7F231F.
Die Nockenplatte bildet durch das Druckknopfsystem eine fließestrichdichte Oberfläche.
Komponenten
SCHÜTZ Nockenplatte EPS-T 20-2 mit Folienüberstand
SCHÜTZ Nockenplatte EPS-T 30-2 mit Folienüberstand
SCHÜTZ Nockenplatte EPS 150-11 mit Folienüberstand für höhere Druckbelastungen
Ausgleichselement als Wärme- und Trittschalldämmplatte ohne Rohrhaltenocken für Türen- und Verteileranbindung.
Tür- und Anschlusselement zum Verbinden und zur Schnittkantenabdeckung
Systemrohre:
duo-flex PE-Xa-Rohr (14 x 2, 16 x 2 oder 17 x 2 mm)
Metallverbundrohr tri-o-flex® (14 x 2 oder 16 x 2 mm)
Zubehör
Randdämmstreifen für Zement- und Fließestriche
Dehnfugenprofil für Estrich
Schutzrohr für Heizrohrdurchführungen in Bewegungsfugen
Systemergänzungen
Verteilertechnik
Regelungstechnik
Zusatzwärmedämmung
SCHÜTZ Nockenfolie

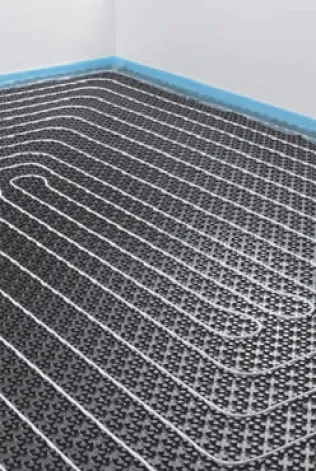

Die „kleine Schwester“ der bekannten SCHÜTZ-Nockenplatte empfiehlt sich für alle Installationen, bei denen eine bauseitige Dämmung bereits vorhanden ist. Die Nocken sind ebenfalls absolut stabil und problemlos begehbar. Durch das Druckknopf-Prinzip ist die Folie von nur einer Person einfach und schnell zu montieren. Weiterer Vorteil: eine diagonale Verlegung der Rohre ist ohne zusätzliche Befestigungsmittel möglich.
Systemeigenschaften

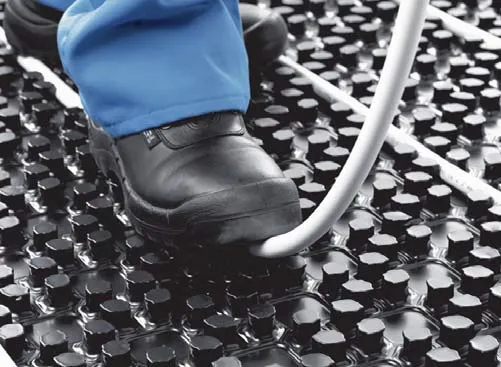

Stabile und begehbare Nocken
Für Rohrdurchmesser 14–17 mm geeignet
Diagonalverlegung der Systemheizrohre ohne zusätzliches Rohrbefestigungsmittel
Schnelle und einfache Montage
Ein-Mann-Montage mit Druckknopf-Prinzip
Zubehör
Randdämmstreifen für Zement-und Fließestriche
Dehnfugenprofil für Estrich
Schutzrohr für Heizrohrdurchführungen in Bewegungsfugen
Systemergänzungen
Verteilertechnik
Regelungstechnik
Zusatzwärmedämmung

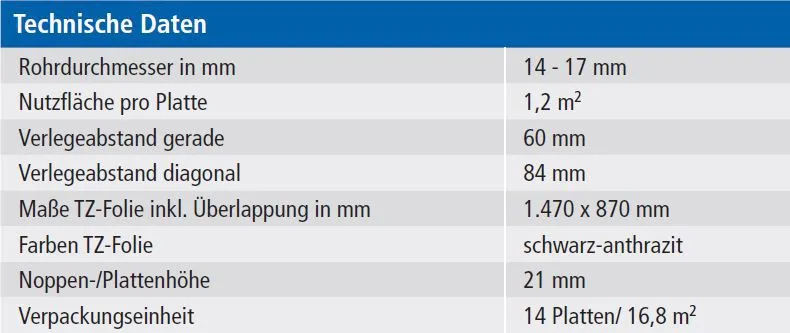

Technische Informationen
Nockenplatte

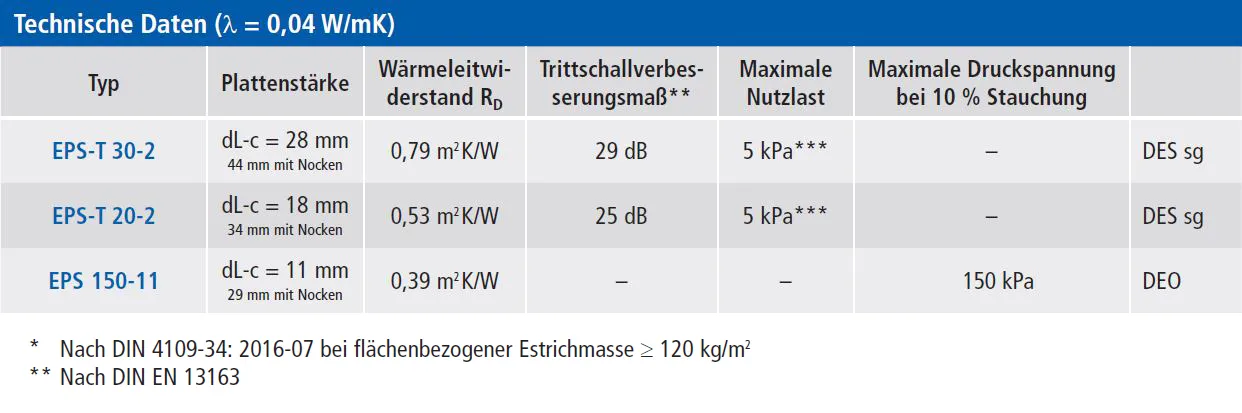

Technische Informationen Nockenplatte
Nockenfolie
