SCHÜTZ Tackersysteme für Fußbodenheizungen

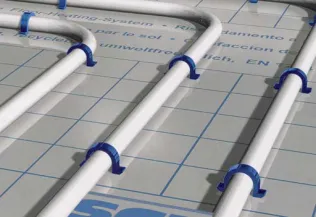

Bei dieser Art Fußbodenheizung werden die Heizrohre mit Heizrohrhaltern auf einer Trägerplatte fixiert.
Dabei hat die Systemplatte mehrere Funktionen. Sie dient zur Heizrohrbefestigung und trägt gleichzeitig zur Wärmedämmung und Trittschallverbesserung bei.
Die Rohre und deren Befestigungssysteme müssen so gesichert werden, dass ihre geplante horizontale und vertikale Lage eingehalten wird. Die vertikale Abweichung der Rohre nach oben darf vor und nach dem Einbringen des Estrichs an keiner Stelle mehr als 5 mm betragen. Die horizontale Abweichung des festgelegten Rohrabstandes im Heizkreislauf darf an den Befestigungspunkten ± 10 mm nicht überschreiten.
Um diese Forderungen einzuhalten, ist eine ausreichende Anzahl von Befestigungen zu wählen. Die erforderlichen Befestigungsabstände sind vom Rohrwerkstoff, den Rohrmaßen und den Rohrsystemen abhängig (DIN EN 1264-4).
Bei der Tackersystemplatte von SCHÜTZ ist auf einer Polystyroldämmung eine Abdeckung aus Bändchengewebe gemäß DIN EN 1264-4 aufkaschiert. Dieses Bändchengewebe verhindert zusammen mit den seitlichen Widerhaken des Heizrohrhalters ein Herausreißen aus der Systemplatte. Das aufgedruckte Raster erleichtert das Zuschneiden der Tackerplatte und dient als Orientierungshilfe zur genauen Heizrohrverlegung. Da der Verlegeabstand variabel ist, kann bei diesem System die Wärmeleistung genau angepasst werden. Außerdem lassen sich selbst bei schwierigen Grundrissen, die durch Säulen, Aussparungen und Rundungen besondere Anforderungen an die Flexibilität stellen, Systemplatte und Heizrohr einfach verlegen.
quadro-takk PRO – das quadratische Tackersystem
Mit der quadro-takk PRO Faltrolle von SCHÜTZ gehen Verlegearbeiten rationell, Zeit sparend und kostengünstig von der Hand. Das einfache Prinzip bringt eine Reihe von Vorteilen: quadro-takk bietet eine hohe Wärme- und Trittschalldämmung und lässt sich durch die quadratischen Form problemlos lagern und transportieren.
Systemeigenschaften quadro-takk PRO
Gute Verlegeeigenschaften. Als Rolle für große Raumflächen, als Faltplatte für kleine Räume (kein Schüsseleffekt wie bei runden Dämmrollen).
Wirtschaftlicher Materialeinsatz. Verschnittfrei zu verlegen.
Optimal für Lagerung, Transport und Handling auf der Baustelle sind die kompakten Abmessungen: 600 x 600 x 1.000 mm
Saubere Fugenabdeckung.
Sichere Heizrohrmontage. Die Gewebe-Rasterdeckschicht sorgt in Verbindung mit Spezial-Heizrohrhaltern für sichere Fixierung der Rohre in vorgegebenen Verlegeabständen.
Geprüfte Sicherheit. DIN geprüft, Register-Nr. 7F121, 7F141, 7F163, 7F163-F und 7F272-F.

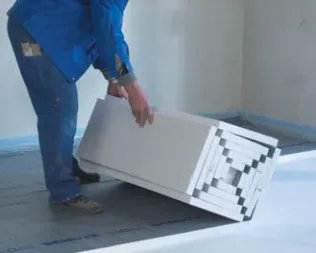

Einfach ausrollen –
- Rohre fixieren
- und nach kurzer Zeit fertig.
Auch bei Richtungsänderungen sind die Rohre sicher fixiert.
Komponenten
SCHÜTZ quadro-takk PRO Faltrolle aus EPS in 25, 30 oder 35 mm, für unterschiedliche Verlegearten und Verkehrslasten
Systemrohre:
duo-flex PE-Xa-Rohr (14 x 2, 16 x 2, 17 x 2 oder 20 x 2 mm)
Metallverbundrohr tri-o-flex® (14 x 2 oder 16 x 2 mm)
Heizrohrhalter

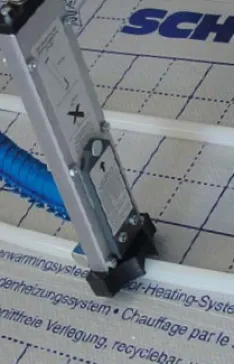

Montagegerät “Erwin”
Zubehör
Randdämmstreifen nach DIN 18560 für Zement- und Fließestriche, Höhe 160 oder 180 mm
Dehnfugenprofil für Estrich
Schutzrohr für Heizrohrdurchführungen in Bewegungsfugen
Klebeband
Systemergänzungen
Verteilertechnik
Regelungstechnik
Zusatzwärmedämmung
SCHÜTZ vari-takk PRO Klappset und ultra-takk PRO Dämmrolle
Die Systemplatte vari-takk kommt bei großen Flächen zum Einsatz, mit einem Griff können 2,4 m2 verlegt werden.
Systemeigenschaften
Trägt gleichzeitig zur Wärmedämmung und Trittschallverbesserung bei.
vari-takk PRO und Dämmrolle ultra-takk PRO ermöglichen eine leichte und schnelle Montage großer Flächen.
Variable Rohrverlegungen bei Rundungen, Aussparungen, Säulen, etc.
Sichere Rohrfixierung durch Heizrohrhalter in reißfestem, verbessertem Bändchengewebe mit Rasterdeckschicht.
Schutz der unterliegenden Dämmung vor eindringender Estrichfeuchte gemäß DIN EN 1264.
Geprüfte Sicherheit. DIN geprüft, Register-Nr. 7F121, 7F141, 7F163, 7F163–F und 7F272-F sowie SHK zertifiziert.
Längsseitiger Deckschichtüberstand zur Überlappung entstehender Fugen.
Vorteile des Klappsets:
hohe Verlegungsleistung großer Flächen
große Verpackungseinheit (1.000 x 2.400 mm)
verschnittfreie Verlegung kleiner Flächen
Vorteile der Dämmrolle:
Schnelle Verlegung großer Flächen
große Verpackungseinheit (1.000 x 10.000 mm)
verschnittfreie Verlegung kleiner Flächen
Komponenten
SCHÜTZ vari-takk PRO Platten aus EPS in 20, 30 oder 50 mm
SCHÜTZ ultra-takk PRO Dämmrolle aus EPS in 20, 25. 30 oder 35 mm, für unterschiedliche Verlegearten und Verkehrslasten
Systemrohre:
duo-flex PE-Xa-Rohr (14 x 2, 16 x 2, 17 x 2 oder 20 x 2 mm)
Metallverbundrohr tri-o-flex® (14 x 2 oder 16 x 2 mm)
Heizrohrhalter
Montagegerät “Erwin”
Zubehör
Randdämmstreifen nach DIN 18560 für Zement- und Fließestriche, Höhe 160 oder 180 mm
Dehnfugenprofil für Estrich
Schutzrohr für Heizrohrdurchführungen in Bewegungsfugen
Klebeband
Systemergänzungen
Verteilertechnik
Regelungstechnik
Zusatzwärmedämmung
Technische Informationen
quadro-takk PRO

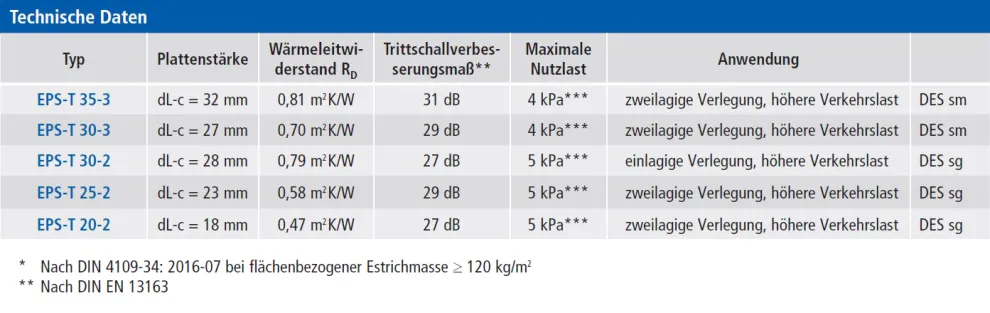

Technische Informationen Faltrolle quadro-takk PRO
vari-takk PRO

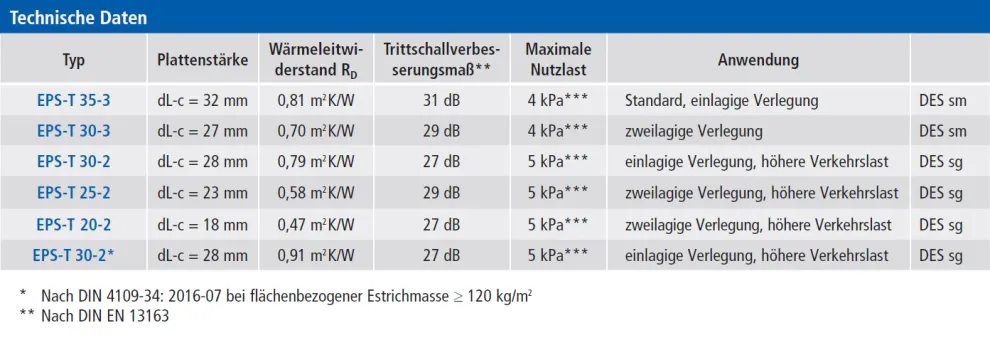

Technische Informationen Faltplatten vari-takk PRO
ultra-takk PRO
Technische Informationen Dämmrolle ultra-takk PRO
