Einzel-Anschlagpunkte für das Flachdach
Die Einzel-Anschlagpunkte sind den Individualschutzmaßnahmen zuzuordnen. Sie kommen hauptsächlich auf Flachdächern zum Einsatz, um Personengruppen wie Dachdecker oder andere Handwerker zu schützen. Hierzu werden die Einzel-Anschlagpunkte, meist permanent, auf dem Dach befestigt. Die zu sichernde Person kann sich dann mit der persönlichen Schutzausrüstung gegen Absturz mit dem Einzel-Anschlagpunkt verbinden und ist damit vor einem Absturz bei der Arbeit und damit auch vor einem Aufprall auf den Boden geschützt.
Einzel-Anschlagpunkte werden als Auffang- oder als Rückhaltesystem eingesetzt. Je nach gewünschter Form der Sicherung und genutztem System, müssen bei der Planung verschiedene Aspekte bedacht werden. Zum Beispiel:
Abstand zur Absturzkante
Höhe des Flachdachs
Art des Untergrundes
Die Primo-Anschlagpunkte decken die gängigsten Untergründe ab. Damit ist eine sichere Befestigung und Montage problemlos möglich.
Das Sortiment beinhaltet neben den Anschlagpunkten für Betonuntergründe auch speziellere Anschlagpunkte:
Einzel-Anschlagpunkte für Sandwichpaneele
Temporäre Anschlagpunkte (auflastgehalten)
Für jeden Untergrund stehen verschiedene Varianten zur Auswahl, die sich hinsichtlich ihres Aussehens und ihrer Spezifikationen unterscheiden
Die Absturzsicherungen sind größtenteils aus widerstandsfähigem Edelstahl gefertigt und daher für den langfristigen Einsatz geeignet (sofern die Prüfung ordnungsgemäß durchgeführt wird).
Für alle Anschlagpunkte sind Montageanleitungen und DIBt-Zulassungen (bauaufsichtliche Zulassung).

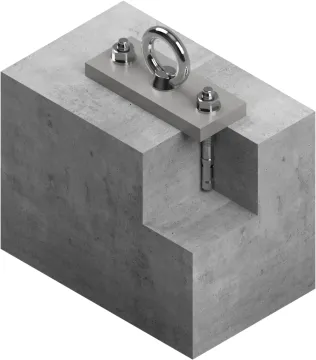

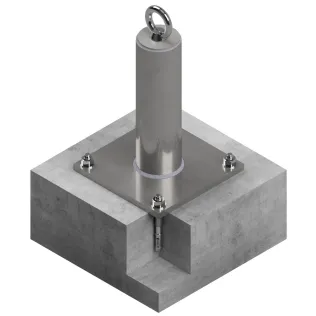

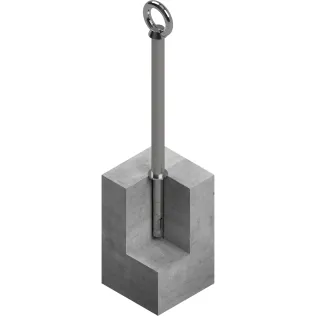

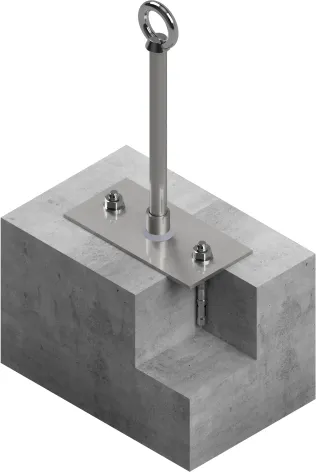

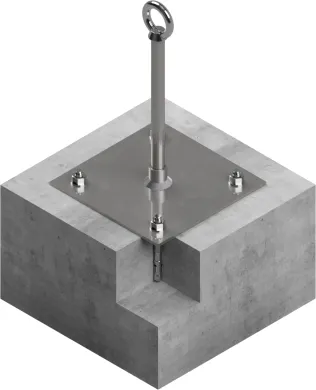

Primo Anschlagpunkte für Beton
Primo 2 AD
Primo 2 AD, Anschlagpunkt zum Aufdübeln auf Beton
Zugelassen nach ETA-16/0789 und abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt
Beton/Betonbinder min. C 20/25
Betondicke min. 120 mm
Befestigung mit Bolzenankern
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt

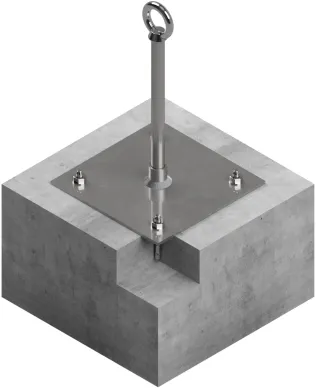

Primo 3 AD 10
Primo 3 AD 10, Anschlagpunkt zum Aufdübeln auf Beto
Zugelassen nach ETA-16/0789 und abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt
Beton/Betonbinder min. C 20/25
Betondicke min. 80 mm
Befestigung mit Bolzenankern
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt
Primo 3 AD - 12
Primo 3 AD - 12, Anschlagpunkt zum Aufdübeln auf Beton
Zugelassen nach ETA-16/0789 und abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt
Beton/Betonbinder min. C 20/25
Betondicke min. 100 mm
Befestigung mit Bolzenankern
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt
Weitere Informationen: Primo 3 AD - 12
Primo 6 AD
Primo 6 AD, Anschlagpunkt zum Aufdübeln auf Beton
Zugelassen nach ETA-16/0789 und abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt
Beton/Betonbinder min. C 20/25
Betondicke min. 140 mm
Befestigung mit Bolzenanker
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt
Weitere Informationen: Primo 6 AD
Primo 40 AD
Primo 40 AD, Anschlagpunkt zum Aufdübeln auf Beton
Zugelassen nach abG des DIBt (Z-14.9-948)
2 Personen Einzelanschlagpunkt
Beton/Betonbinder min. C20/25
Betondicke min. 140 mm
Befestigung mit Bolzenankern
Zertifizierung
Statische Berechnung
Primo 60 AD - BB
Primo 60 AD - BB, Anschlagpunkt und Seilzugangstechnik zum Einkleben auf Betonbinder
Zugelassen nach abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt, 1 Person Seilzugangstechnik
Beton/Betonbinder min. C20/25
Befestigung durch Einkleben auf Betonbinder mit Spezialmörtel und Ankerstangen
Zertifizierung
Statische Berechnung

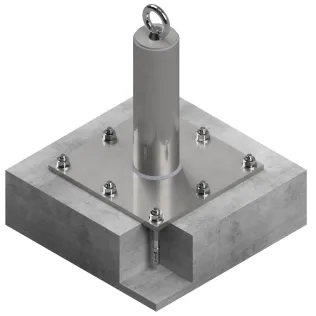

Primo 60 AD - 10
Primo 60 AD - 10, Anschlagpunkt und Seilzugangstechnik zum Aufdübeln auf Betonuntergründen
Zugelassen nach abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt, 1 Person Seilzugangstechnik
Beton/Betonbinder min. C 20/25
Betondicke min. 100 mm
Befestigung mit Bolzenankern oder Ankerstangen mit Spezialmörtel
Zertifizierung
Statische Berechnung
Primo 60 AD - 14
Primo 60 AD - 14, Anschlagpunkt und Seilzugangstechnik zum Aufdübeln auf Betonuntergründen
Zugelassen nach abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt, 1 Person Seilzugangstechnik
Beton/Betonbinder min. C 20/25
Betondicke min. 140 mm
Befestigung mit Bolzenankern oder Ankerstangen mit Spezialmörtel
Zertifizierung
Statische Berechnung
Primo Anschlagpunkte für Porenbeton

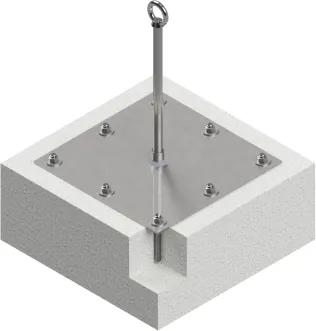

Primo 48 LB
Primo 48 LB, Anschlagpunkt zum Einkleben auf Porenbeton
Zugelassen nach abG des DIBt (Z-14.9-710)
3 Personen Einzelanschlagpunkt
Porenbeton Festigkeitsklasse AAC 3,5
Betondicke min. 150 mm
Befestigung mit Injektionsmörtel
Zertifizierung
DIBt
Primo Anschlagpunkte für Spannbeton-Hohldecken

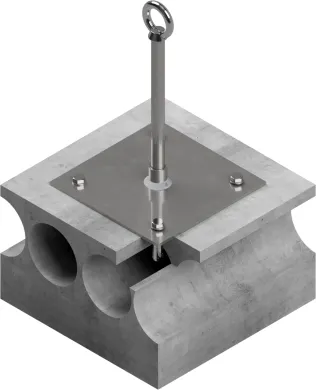

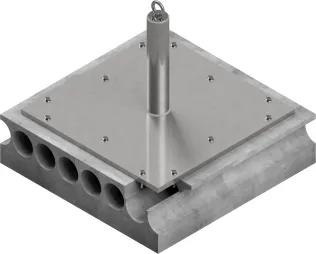

Primo 3 SP - HO
Primo 3 SP - HO, Anschlagpunkt zum Aufdübeln auf Spannbeton-Hohldecken
Zugelassen nach ETA-16/0789 und abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt
Spannbeton-Hohldecke min. C 45/55
Spiegeldicke min. 27,5 mm
Befestigung mit Hohldeckenankern
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt

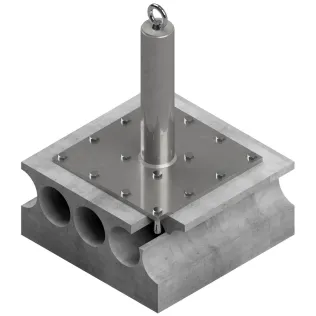

Primo 60 SP - HO
Primo 60 SP - HO, Anschlagpunkt und Seilzugangstechnik zum Aufdübeln auf Spannbeton-Hohldecken
Zugelassen nach abG des DIBt (Z-14.9-948)
3 Personen Einzelanschlagpunkt, 1 Person Seilzugangstechnik
Spannbeton min. C45/55
Spiegeldicke min. 27,5 mm
Befestigung mit Hohldeckenankern
Zertifizierung
Statische Berechnung
SRB SP-HO Seilzugangstechnik
SRB SP-HO Seilzugangstechnik, Anschlagpunkt und Seilzugangstechnik zum Aufdübeln auf Spannbeton-Hohldecken
Zugelassen nach abG des DIBt (Z-14.9-948)
5 Personen Einzelanschlagpunkt, 1 Person Seilzugangstechnik
Spannbeton min. C45/55
Spiegeldicke min. 40 mm
Befestigung mit Hohldeckenankern
Zertifizierung
Statische Berechnung

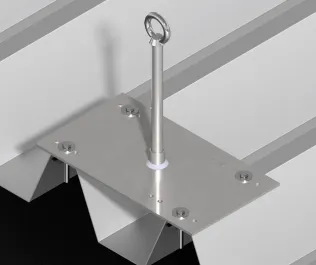

Primo Anschlagpunkte für Trapezblech

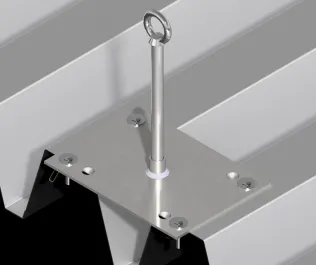

Primo 4 TP
Primo 4 TP, Anschlagpunkt zur Befestigung auf Trapezblech mit Kippdübeln
Zugelassen nach ETA-23/0846 und abG des DIBt (Z-14.9-710)
2 Personen Einzelanschlagpunkt
Warmdach / Positivlage
Sickenhöhe 35 - 165 mm
Trapezblechstärke min. 0,75 mm
Befestigung mit Kippdübeln
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt

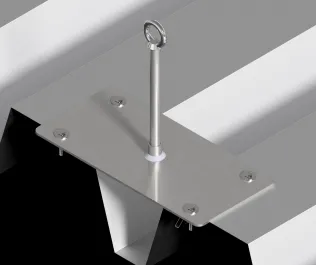

Primo 4 TP 2
Primo 4 TP 2, Anschlagpunkt zur Befestigung auf Trapezblech mit Kippdübeln
Zugelassen nach ETA-23/0846 und abG des DIBt (Z-14.9-710)
4 Personen Einzelanschlagpunkt
Kaltdach / Negativlage
Sickenhöhe 35 - 165 mm
Trapezblechstärke min. 0,75 mm
Befestigung mit Kippdübeln
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt
Primo 4 TP 3
Primo 4 TP 3, Anschlagpunkt zur Befestigung auf Trapezblech mit Kippdübeln
Zugelassen nach ETA-23/0846 und abG des DIBt (Z-14.9-710)
4 Personen Einzelanschlagpunkt
Kaltdach / Negativlage
Stahltrapezprofile 200/375 - 200/420
Trapezblechstärke min. 0,75 mm
Befestigung mit Kippdübeln
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt

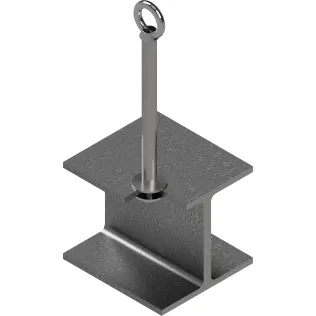

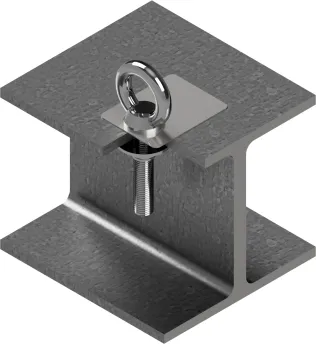

Primo Anschlagpunkte für Stahl

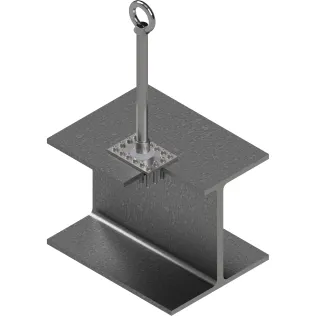

Primo 1 ST
Primo 1 ST, Anschlagpunkt zum Aufschrauben auf Stahluntergründen
Zugelassen nach abG des DIBt (Z-14.9-710)
3 Personen Einzelanschlagpunkt
Stahl min. S235
Stahldicke min. 3 mm
Befestigung mit Maschinenschraube
Zertifizierung
DIBt
Primo 2 ST
Primo 2 ST, Anschlagpunkt zum Aufschrauben auf Stahluntergründen
Zugelassen nach abG des DIBt (Z-14.9-710)
3 Personen Einzelanschlagpunkt
Stahl min. S235
Stahldicke min. 3 mm
Befestigung mit Maschinenschrauben
Zertifizierung
DIBt

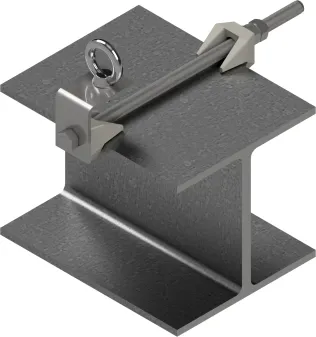

Primo 15 ST
Primo 15 ST, Anschlagpunkt zum Klemmen auf Stahluntergründen
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
3 Personen Einzelanschlagpunkt
Stahl min. S235
Befestigung durch Aufklemmen
Zertifizierung
CE Kennzeichnung, DIN EN 795
Primo 19 ST
Primo 19 ST, Anschlagpunkt zum Aufschrauben auf Stahluntergründen
Zugelassen nach abG des DIBt (Z-14.9-710)
3 Personen Einzelanschlagpunkt
Stahl min. S235
Befestigung mit Bohrschrauben
Zertifizierung
DIBt
Primo 5 ST
Primo 5 ST, Anschlagpunkt zum Aufschrauben auf Stahluntergründen
Zugelassen nach abG des DIBt (Z-14.9-710)
2 Personen Einzelanschlagpunkt
Stahl min. S235
Stahldicke min. 3 mm
Befestigung mit Gewindestange
Zertifizierung
Statische Berechnung

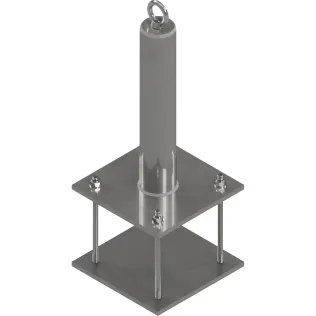

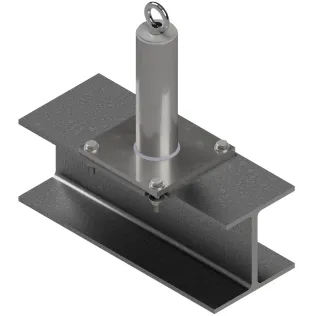

Primo 50 ST
Primo 50 ST, Anschlagpunkt und Seilzugangstechnik zum Klemmen auf Stahluntergründen
Zugelassen nach abG des DIBt (Z-14.9-710)
3 Personen Einzelanschlagpunkt, 1 Person Seilzugangstechnik
Zum Klemmen auf Stahlträger
Zertifizierung
Statische Berechnung
Primo 60 ST
Primo 60 ST, Anschlagpunkt und Seilzugangstechnik zum Aufschrauben auf Stahluntergründen
Zugelassen nach abG des DIBt (Z-14.9-710)
3 Personen Einzelanschlagpunkt, 1 Person Seilzugangstechnik
Stahl min. S235
Befestigung mit Maschinenschrauben
Zertifizierung
Statische Berechnung

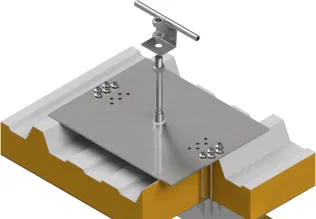

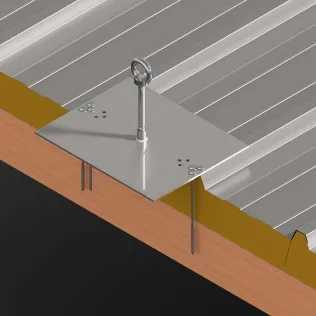

Primo Anschlagpunkte für Sandwichpaneele
Primo 47 SP-HU
Primo 47 SP-HU, Anschlagpunkt zum Aufschrauben auf Sandwichpaneelen
Zugelassen nach abZ des DIBt (Z-14.9-915)
3 Personen Einzelanschlagpunkt
Sandwichpaneele mit Holzunterkonstruktion
Holz min. C24
Holzbalken min. 140 x 80 mm
Befestigung mit Tellerkopfschrauben
Zertifizierung
DIBt, DIN EN 795
Primo 47 SP-ST
Primo 47 SP-ST, Anschlagpunkt zum Aufschrauben auf Sandwichpaneelen
Zugelassen nach abZ des DIBt (Z-14.9-915)
5 Personen Einzelanschlagpunkt
Sandwichpaneele mit Stahlunterkonstruktion
Stahl min. S235
Stahlprofil min. 80 x 60 mm
Befestigung mit Bohrschrauben
Zertifizierung
DIBt, DIN EN 795
Primo 47 SP-ZP
Primo 47 SP-ZP, Anschlagpunkt zum Aufschrauben auf Sandwichpaneelen
Zugelassen nach abZ des DIBt (Z-14.9-915)
4 Personen Einzelanschlagpunkt
Sandwichpaneele mit Unterkonstruktion aus Z-Pfetten/Hohlprofilen
Z-Pfetten min. S320GD / Hohlprofile min. S235
Z-Pfetten min. 140 x 60 mm / Hohlprofile min. 100 x 60 mm
Befestigung mit Bohrschrauben
Zertifizierung
DIBt, DIN EN 795

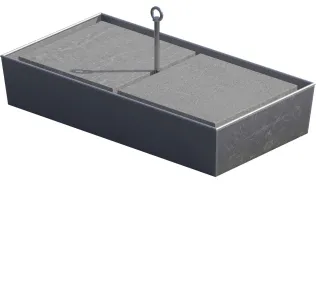

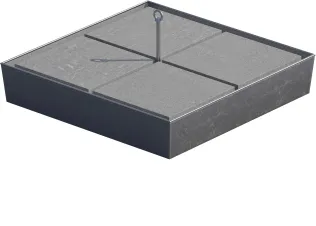

Auflastgehaltene Primo Anschlagpunkte

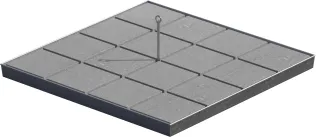

Primo 17 AG 1
Primo 17 AG 1, Auflastgehaltener Anschlagpunkt
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Größe 1030 x 1030 x 195 mm
Auflastgehalten mit 16 bzw. 20 Betongehwegplatten
Zertifizierung
CE Kennzeichnung, DIN EN 795
Primo 17 AG Z
Primo 17 AG Z, Auflastgehaltener Anschlagpunkt
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
Verwendbar als Zwischenhalter in Seilsystem
Größe 1030 x 510 x 195 mm
Auflastgehalten mit 8 bzw. 16 Betongehwegplatten
Zertifizierung
CE Kennzeichnung, DIN EN 795

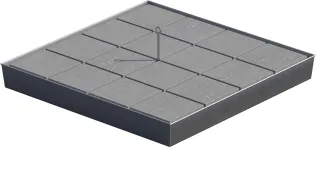

Primo 16 AG 1
Primo 16 AG 1, Auflastgehaltener Anschlagpunkt
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Größe 1630 x 1630 x 95 mm
Auflastgehalten mit 32 Betongehwegplatten
Zertifizierung
CE Kennzeichnung, DIN EN 795
Primo 16 AG 2
Primo 16 AG 2, Auflastgehaltener Anschlagpunkt
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
2 Personen Einzelanschlagpunkt
Größe 1630 x 1630 x 185 mm
Auflastgehalten mit 64 Betongehwegplatten
Zertifizierung
CE Kennzeichnung, DIN EN 795

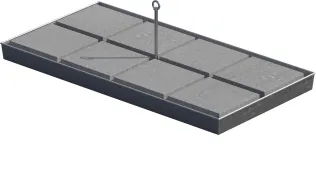

Primo 16 AG Z
Primo 16 AG Z, Auflastgehaltener Anschlagpunkt
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
Verwendbar als Zwischenhalter in Seilsystem
Größe 1630 x 810 x 95 mm
Auflastgehalten mit 16 Betongehwegplatten
Zertifizierung
CE Kennzeichnung, DIN EN 795

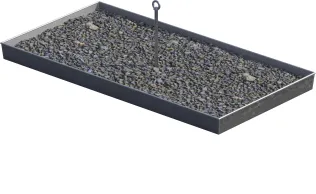

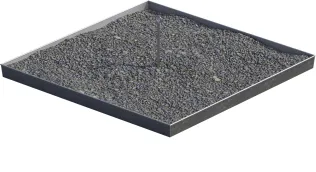

Primo 16 AG Z - K
Primo 16 AG Z - K, Auflastgehaltener Anschlagpunkt
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
Verwendbar als Zwischenhalter in Seilsystem
Größe 1630 x 810 x 95 mm
Blechwanne mit Kies
Zertifizierung
CE Kennzeichnung, DIN EN 795
Primo 16 AG 1 - K
Primo 16 AG 1 - K, Auflastgehaltener Anschlagpunkt
Geprüft nach DIN EN 795 & CEN/TS 16415 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Größe 1630 x 1630 x 95 mm
Blechwanne mit Kies
Zertifizierung
CE Kennzeichnung, DIN EN 795
Primo Anschlagpunkte für Holz

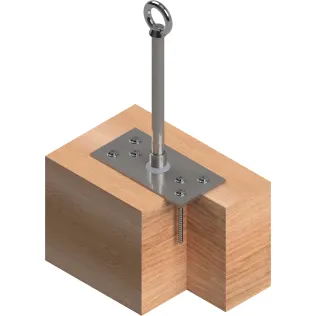

Primo 2 AH
Primo 2 AH, Anschlagpunkt zum Aufschrauben auf Holzuntergründen
Zugelassen nach ETA-20/0254 und abG des DIBt (Z-14.9-947)
2 Personen Einzelanschlagpunkt
Holz min. C24
Holzquerschnitt des Balkens min. 120 x 120 mm
Befestigung mit Tellerkopfschrauben
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt

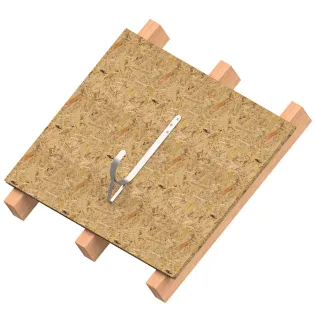

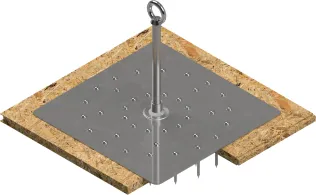

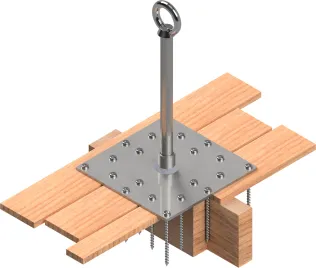

Primo 7 HS
Primo 7 HS, Anschlagpunkt zum Aufschrauben auf Holzschalung
Zugelassen nach ETA-20/0254 und abG des DIBt (Z-14.9-947)
2 Personen Einzelanschlagpunkt
Holz min. C24
Holzquerschnitt des Balkens min. 60 x 120 mm
Holzschalung min. 24 mm
Befestigung mit Tellerkopfschrauben
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt
Primo 7 OSB
Primo 7 OSB, Anschlagpunkt zum Aufschrauben auf OSB Platten
Zugelassen nach ETA-20/0254 und abG des DIBt (Z-14.9-947)
2 Personen Einzelanschlagpunkt
Holz min. C24
Holzquerschnitt des Balkens min. 60 x 120 mm
OSB-Platte min. 22 mm
Befestigung mit Tellerkopfschrauben
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt
Primo 20 HU
Primo 20 HU, Anschlagpunkt zum Aufschrauben auf Holzuntergründen
Zugelassen nach ETA-20/0254 und abG des DIBt (Z-14.9-947)
3 Personen Einzelanschlagpunkt
Holz min. C24
OSB-Platte min. 22 mm
Holzschalung / Rauspund min. 24 mm
Mehrschichtplatte min. 24 mm
Befestigung mit Tellerkopfschrauben
Zertifizierung
Europäische Technische Bewertung (ETA), DIBt
Primo Dachhaken für Steildächer
Primo 30
Primo 30, Dachhaken für Steildächer
Geprüft nach DIN EN 517 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Befestigung auf Holzbalken 60 x 140 mm
Bohle 30 x 210 mm
Erhältlich mit Pulverbeschichtung
Zertifizierung
CE Kennzeichnung, DIN EN 517

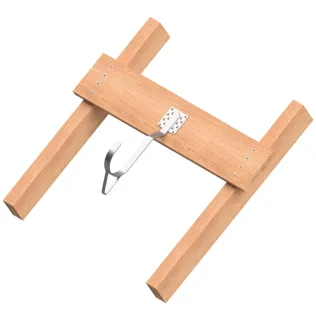

Primo 31
Primo 31, Dachhaken für Steildächer
Geprüft nach DIN EN 517 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Befestigung auf Holzbalken 60 x 140 mm
Bohle 24 x 100 mm
Erhältlich mit Pulverbeschichtung
Zertifizierung
CE Kennzeichnung, DIN EN 517

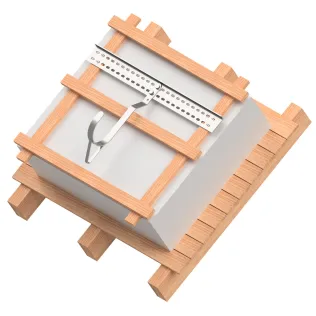

Primo 32
Primo 32, Dachhaken für Steildächer
Geprüft nach DIN EN 517 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Befestigung auf Holzbalken 60 x 140 mm
Holzschalung 24 x 100 mm
Erhältlich mit Pulverbeschichtung
Zertifizierung
CE Kennzeichnung, DIN EN 517
Primo 33
Primo 33, Dachhaken für Steildächer
Geprüft nach DIN EN 517 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Befestigung auf Holzbalken 60 x 140 mm
Holzschalung 24 x 100 mm
Erhältlich mit Pulverbeschichtung
Zertifizierung
CE Kennzeichnung, DIN EN 517
Primo 34
Primo 34, Dachhaken für Steildächer
Geprüft nach DIN EN 517 mit CE Kennzeichnung
1 Person Einzelanschlagpunkt
Befestigung auf Holzbalken 60 x 140 mm
Holzschalung 24 x 100 mm
Erhältlich mit Pulverbeschichtung
Zertifizierung
CE Kennzeichnung, DIN EN 517
