Abdichtung von erdberührten Bauteilen – DIN 18533

Bei erdberührten Bauteilen spricht man von Wassereinwirkungsklassen statt Lastfällen. Die DIN 18533 gibt detaillierte Hinweise zu Wasserbeanspruchungen, Riss- und Nutzungsklassen sowie Abdichtungsbauarten und deren Verarbeitung. Sie beschreibt die Abdichtung mit bahnenförmigen (Teil 2) und flüssigen Abdichtstoffen (Teil 3).

Moderne Abdichtungen umfassen flexible polymermodifizierte Dickbeschichtungen (FPD), neben Bitumendickbeschichtungen (PMBC) und kaltselbstklebenden Bitumendichtungsbahnen (KSK). Die Abdichtung muss dauerhaft gegen Wasser und Feuchtigkeit schützen und beständig gegen natürliche sowie veränderte Wässer sein. Sie wird auf der dem Wasser zugewandten Seite angebracht und darf ihre Schutzwirkung bei Bewegungen der Bauteile nicht verlieren. Risse im Abdichtungsuntergrund müssen bei der Planung berücksichtigt werden. Die Abdichtungsschicht muss Rissbreitenänderungen überbrücken können.

Raumnutzungsklassen definieren die Anforderungen an die Trockenheit der Raumluft in erdseitig abgedichteten Räumen.

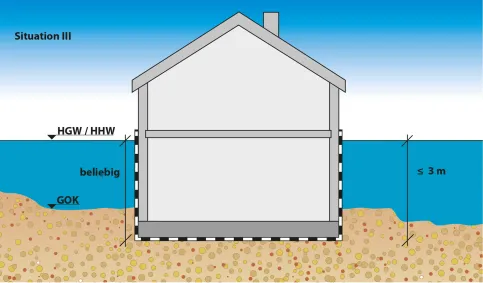

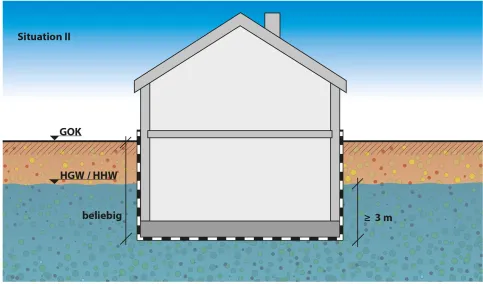

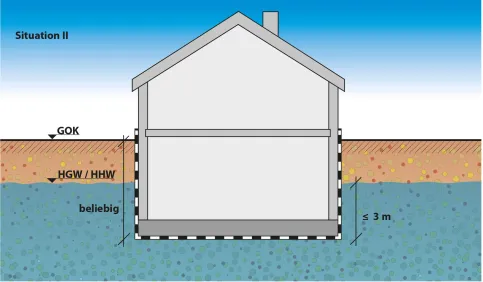

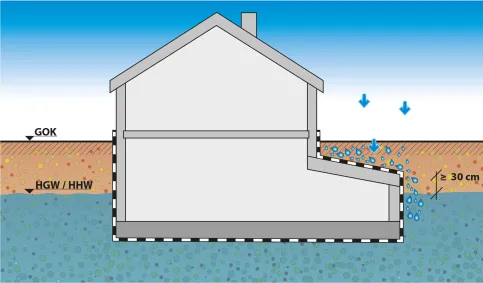

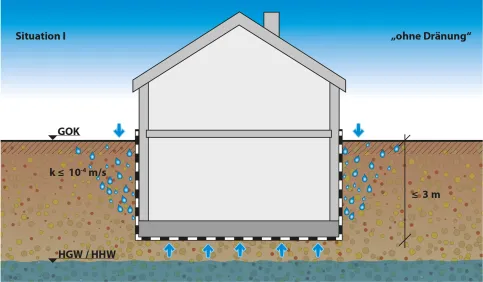

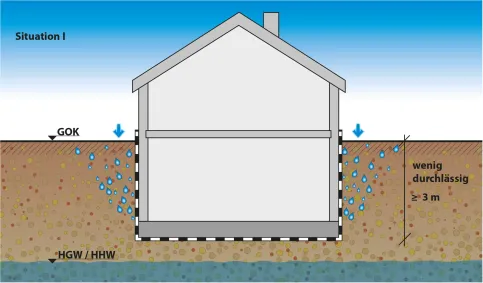

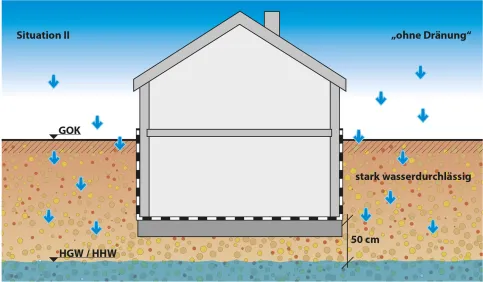

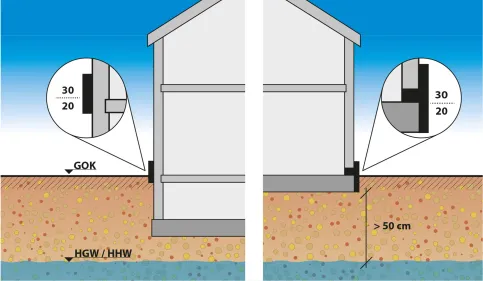

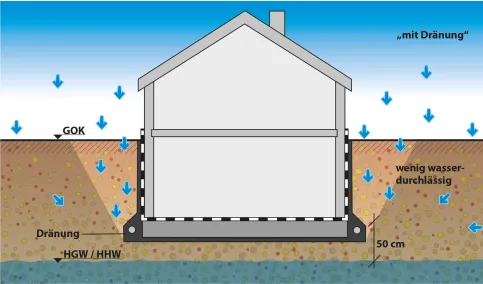

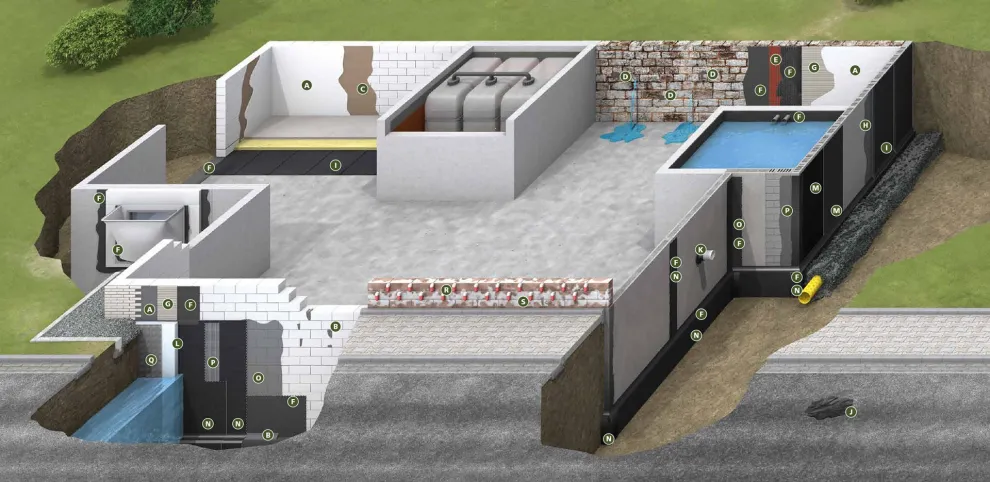

Wassereinwirkungsklassen und empfohlene Sopro Produkte

^{1) Nicht als Querschnittsabdichtung.}

^{2) Flexible mineralische Dichtungsschlämme (MDS) gemäß DIN 18533 nur Rissklasse R1-E sowie Raumnutzungsklasse RN1-E bis RN2-E.}

^{Untergründe der Rissklasse R2-E als Sonderkonstruktion.}

^{3) Einbettung der Sopro KellerDicht-Armierung ist erforderlich.}

^{4) Als Sonderkonstruktion mit abP.}

^{5) Als Sonderkonstruktion auf Betonuntergründen bis 4 m Eintauchtiefe.}

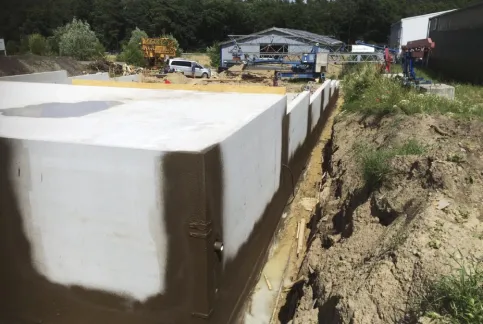

Flexible mineralische Dichtungsschlämmen (MDS) lassen sich leicht verarbeiten und haften auf fast allen Baustellenmaterialien, selbst bei ungünstigen Bedingungen wie feuchtem Untergrund oder kühler Witterung. Auf mineralisch abgedichteten Flächen kann problemlos weitergearbeitet werden.

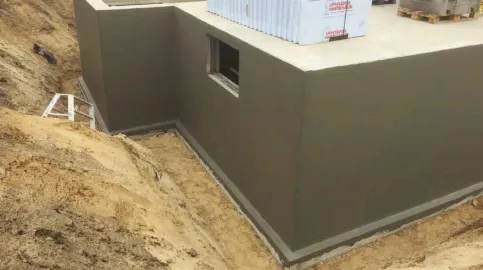

Mit der neuen DIN 18533 wurden MDS erstmals als normgerechte Bauwerksabdichtungen anerkannt. Die bitumenfreie Reaktivabdichtung Sopro ZR Turbo MAXX ist eine Weiterentwicklung, die universell einsetzbar ist, von der Bodenplatte bis zur Mauerwerkswand.

Bitumenfreie Reaktivabdichtungen ersetzen zunehmend kunststoffmodifizierte Bitumendickbeschichtungen (PMBC). Dank ihrer höheren Leistungsfähigkeit wurden die Richtlinien angepasst, um flexible polymermodifizierte Dickbeschichtungen (FPD) einzuschließen. Diese FPD sind leistungsfähigere Weiterentwicklungen der MDS und können größere Risse im Untergrund überbrücken, was ihre Einsatzmöglichkeiten erweitert. Die DIN 18533 wurde entsprechend angepasst, um die Einsatzgebiete der FPD den PMBC anzugleichen.

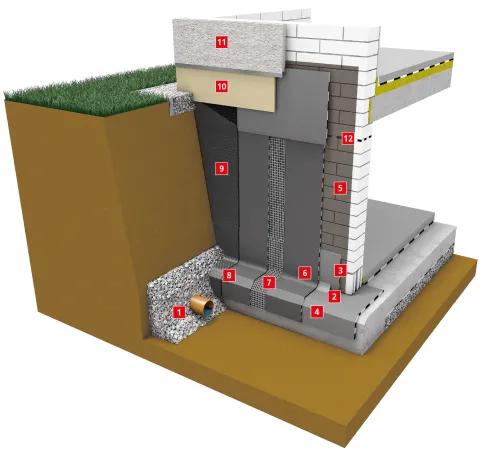

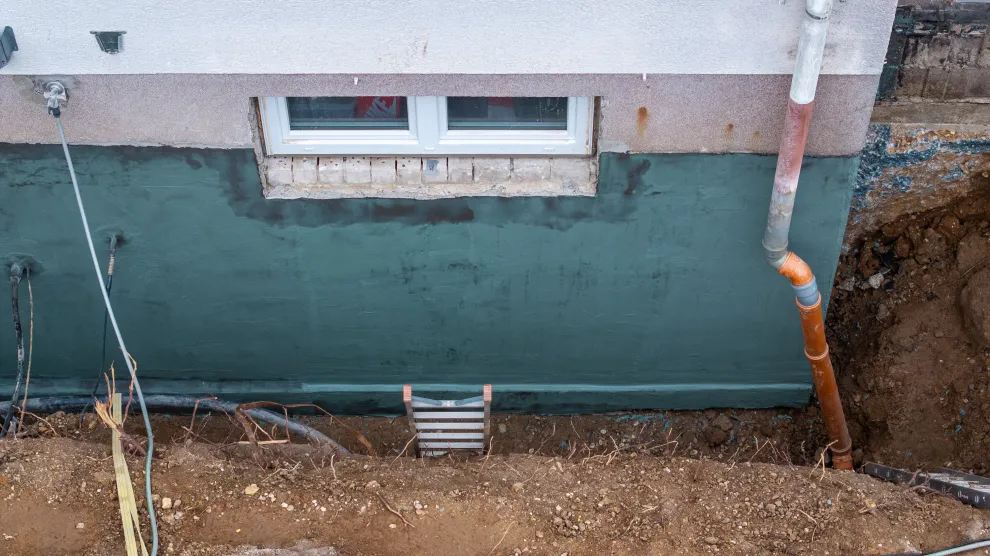

Kunststoffmodifizierte Bitumendickbeschichtungen (PMBC) sind gemäß DIN 18533 auch bei höheren Rissklassen (R2-E und R3-E) normkonform einsetzbar. Produkte wie Sopro KMB Flex 2-K, Sopro KMB Flex 2-K Poly, Sopro KellerDicht 2-K und Sopro KellerDicht Super+ eignen sich zur Abdichtung bei mäßig drückendem Wasser bis zu 3 m Eintauchtiefe. In den Wassereinwirkungsklassen W2.1-E und W3-E ist eine Verstärkungseinlage (Sopro KellerDicht-Armierung) erforderlich.

PMBC enthalten Emulsionswasser, das während des Trocknungsprozesses entweichen muss, um die abdichtende Wirkung zu erzielen. Nach ausreichendem Wasserentzug sind sie nicht mehr wasserverdünnbar und vollständig verfilmt, wodurch sie für flüssiges Wasser undurchlässig werden. Sie bleiben elastisch und dehnfähig, sodass auch nachträglich entstehende Risse im Untergrund überbrückt werden.

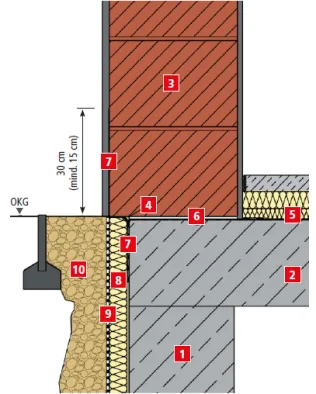

Wichtig: Der Übergang zwischen PMBC und WU-Betonbodenplatte in der Wassereinwirkungsklasse W2-E „Drückendes Wasser“ entspricht nicht den anerkannten Regeln der Technik und erfordert eine Sonderkonstruktion.

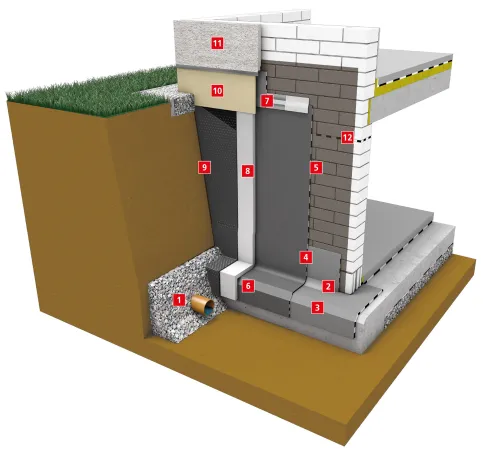

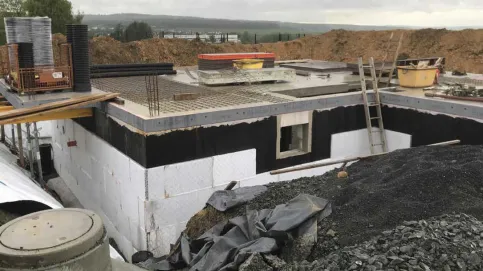

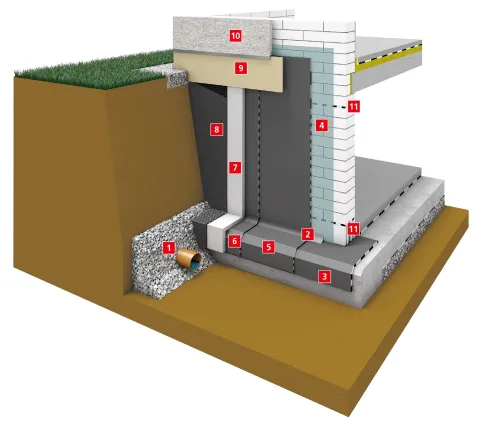

Nach DIN 18533 Teil 2 können die Wassereinwirkungsklassen W1-E und W4-E mit kaltselbstklebenden Bitumendichtungsbahnen (KSK-Bahnen) abgedichtet werden. Die SoproThene^® KSK-Bahn ist flexibel, rissüberbrückend und ganzjährig einsetzbar. Sie erfüllt die Anforderungen der DIN 18533 und DIN EN 14967.

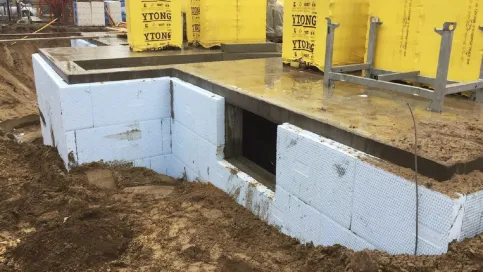

Zur Anwendung: Fläche reinigen, grundieren, Ecken mit Eckband ausbilden, SoproThene^® zuschneiden und verkleben. Die Bahn sollte ca. 10 cm überlappen. Danach kann sofort die Dämmung gesetzt und mit dem Mauern begonnen werden.

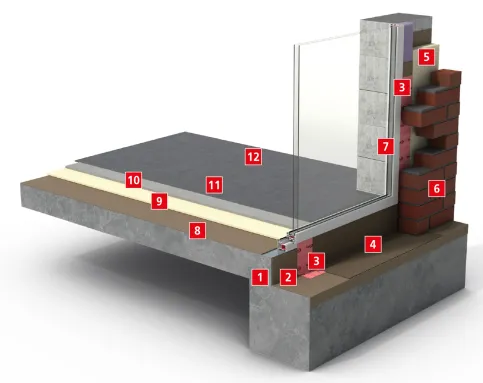

Fensterelemente müssen insbesondere im Terrassenbereich in das Abdichtungskonzept einbezogen werden. Fenster- oder Türrahmen können dabei einfach mit dem butylfreien Sopro AEB^® Rahmen-Dichtband abgedichtet werden. So lassen sie sich nahtlos in die anschließende Flächenabdichtung, wie z. B. ZR Turbo MAXX, integrieren. Dies gewährleistet einen langfristigen Schutz vor Feuchtigkeit und damit verbundenen Schäden.
