Elektrischer Funktionserhalt
Die WKE Kabelabzweig- und Verbindungskästen bieten im Brandfall elektrischen Funktionserhalt zwischen 30 und 90 Minuten (E30 bis E90).
Sie sind nach DIN 4102-12 geprüft und haben das Prüfzertifikate des VDE sowie die allgemeinen bauaufsichtlichen Nachweise. Nur so ist neben dem gesetzlich geforderten Brandschutz auch die elektrische Sicherheit nach VDE gewährleistet.
WKE-Produkte
zum abgesicherten Abzweigen
WKE 4-6
WKE 54
WKE 200-400
zum Verbinden + Abzweigen
WKE 2-6
WKE 2-6 DUO
WKE 54
WKE 200-400
Funktionserhalt rettet Leben
E30 – E90 kennzeichnen die Mindestdauer für den Funktionserhalt elektrischer Systeme.
Gewährleistung des Funktionserhaltes für mindestens 30 Minuten, z.B. für:
Brandmeldeanlagen
Akustische Anlagen
Notbeleuchtungen
Aufzüge mit Evakuierungsschaltung zum Warnen, Flüchten und / oder Retten
Gewährleistung des Funktionserhaltes für mindestens 90 Minuten, z.B. für:
Druckerhöhungsanlagen für die Löschwasserversorgung
Rauch- und Wärmeabzugsanlagen
Feuerwehraufzüge zum Löschen und / oder Bergen

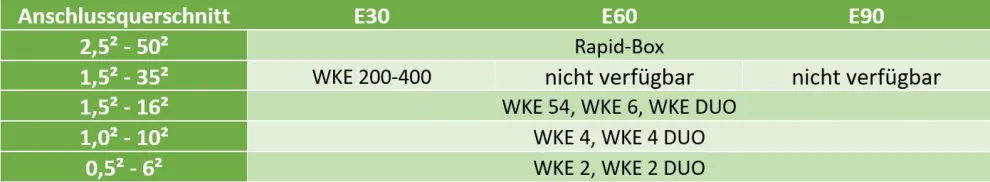

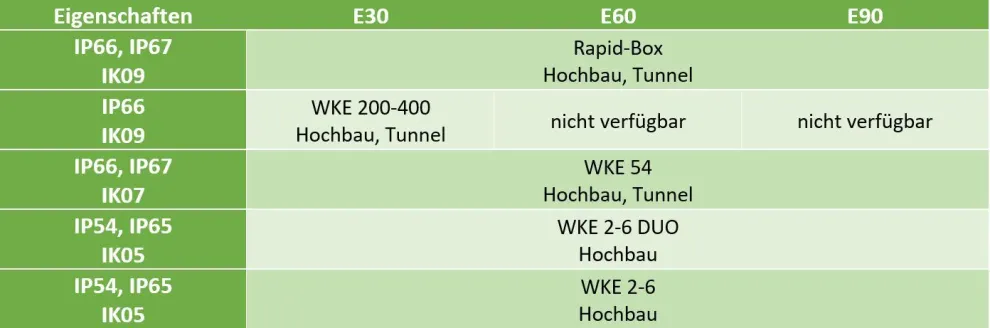

Übersicht der Systeme nach Eigenschaften und Anschlussquerschnitt
Elektrischer Funktionserhalt – Produktübersicht

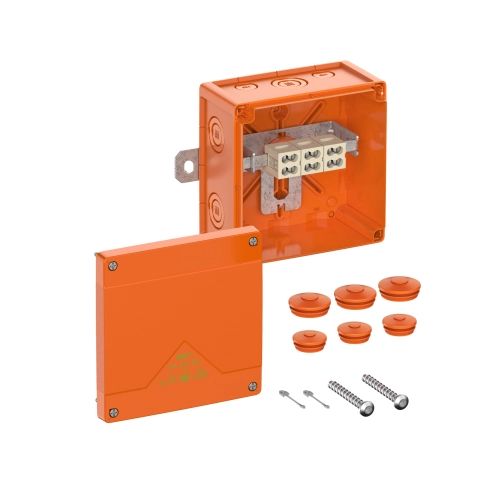

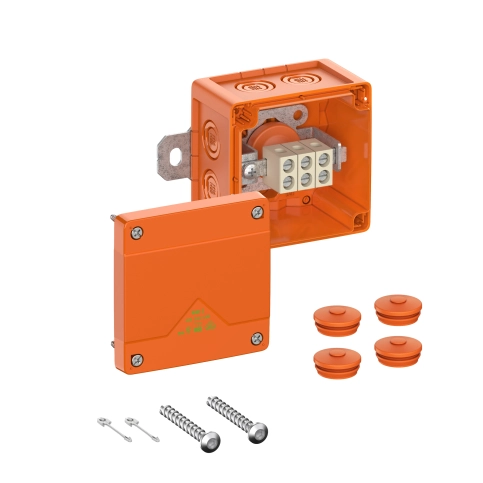

WKE 2-6: Funktionserhalt E30-E90 nach DIN 4102 Teil 12 mit Keramikklemmen 0,5 bis 16 mm2
WKE 2-6
Hohe Schutzart IP66
Schlagfestigkeit bis IK08
Ideal für Sonderlösungen z. B. in Tunneln
bis 16 mm2
bis E90
umfangreiche internationale Zertifizierungen (DIN 4102-12, EN 60670, IEC 62208 & IEC 61439)
einzigartige und variable Positionierung des Basisträgers durch einfache Drehung in 45° Schritten
Zentrale Befestigung durch nur eine Schraube
WKE 2-6 DUO: Zur Installation verschiedener Querschnitte in einer Klemme
WKE 4 mit DUO-Klemme
Für jeden Querschnitt und Anwendungsfall die richtige Lösung
Umfangreiches Installationsmaterial wie Schraubanker und Doppelmembranstutzen beiliegend
Schnelle Montage durch Außenbefestigung
Komplett vormontiert
Ideal für die Gebäudetechnik
Allgemeines bauaufsichtliches Prüfzeugnis (AbP)
VDE zertifiziert
UL-EU zertifiziert
WKE 54: Kabelabzweig- und Verbindungskasten mit IP66 / 67 zertifiziert nach EN 60670
WKE 54
Zum Verbinden und Abzweigen
Verbindungskasten: 5-polig 1,5 – 16 mm2
Abzweigkasten: 5-polig 1,5 – 10 mm2
Elektrischer Funktionserhalt E30 – E90
Halogenfreies Gehäuse aus Spezialduroplast
Doppelklemmen aus hochtemperaturbeständiger Spezialkeramik
Schnellmontage durch Außenbefestigungslaschen
Varianten mit kleineren Klemmen auf Anfrage

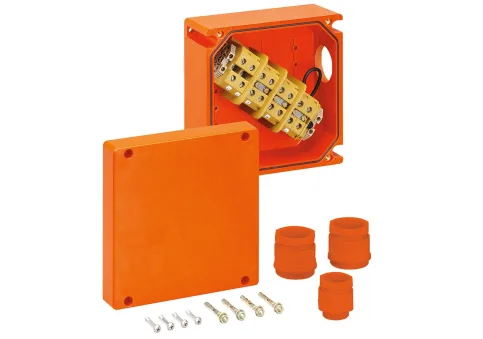

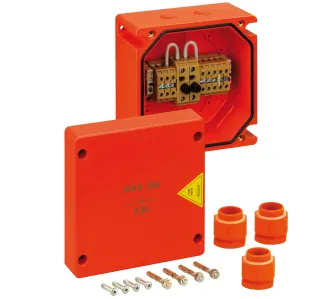

WKE 200-400 RK: Funktionserhalt E30 nach DIN 4102 Teil 12 mit Duroplastklemmen 0,5 bis 35 mm2
WKE 200-400 RK
Abgesicherter Abzweig mit Funktionserhalt
Klemmbereich bis 352
Besonders robust
Ideal für die zeit- und materialsparende Planung in der Gebäudetechnik
Umfangreiches Zubehör wie. z. B. Dübel und Verschraubungen bei allen Abzweigkästen
Ohne Einschränkung Verbinden und Abzweigen bis zum Nennquerschnitt
Sondervarianten auf Anfrage

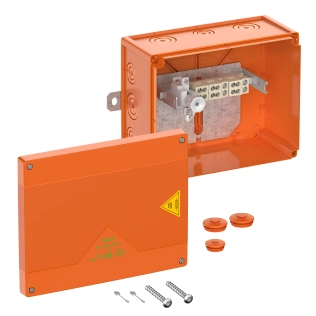

WKE 2-6 SB: Funktionserhalt speziell für den Hauptstrang
WKE mit Sicherung
Abgesicherter Abzweig für jedes Stockwerk bzw. jeden Brandabschnitt
Zuverlässiges Abtrennen der elektrischen Verbraucher durch Abschaltung eines Sicherungselementes im Fehlerfall
Störung verbleibt im betroffenen Abschnitt – der Hauptstrang bleibt intakt, so dass beispielsweise die Beleuchtung von Rettungswegen weiterhin gewährleistet ist
bequemes Abzweigen vom Hauptstrang, ohne den Funktionserhalt zu beeinträchtigen
Hochfeuerbeständige Doppelklemmen aus Keramik für Kabelquerschnitte bis 16 mm2 sorgen für zusätzliche Sicherheit und stellen den Funktionserhalt im Durchgang bis E 90 sicher

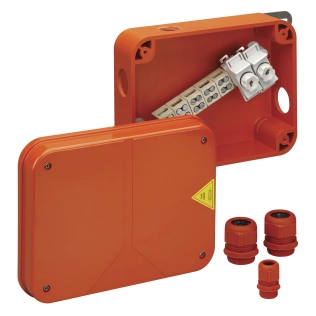

WKE 54 mit Sicherung: Zum abgesicherten Abzweigen
WKE 54 mit Sicherung
Der Durchgang funktioniert im Brandfall und der abgesicherte Abzweig wird durch ein Sicherungselement im Fehlerfall abgeschaltet
Doppelklemme 162
Ideal für Tunnel- und Industriebereiche
Elektrischer Funktionserhalt E30 – E90
Halogenfreies Gehäuse aus Spezialduroplast
Doppelklemmen aus hochtemperaturbeständiger Spezialkeramik
Schnellmontage durch Außenbefestigungslaschen
Druck-Sogfestigkeit – Prüfung nach Lastenheft der DB-AG „Tunnelsicherheitsbeleuchtungsanlagen für Eisenbahntunnel“
WKE 200-400 SB: Zum abgesicherten Abzweigen (mit Funktionserhalt auch im Abzweig)
WKE 200-400 SB
Kabelabzweig- und Verbindungskästen mit IP66
Der Durchgang und der abgesicherte Abzweig funktionieren im Brandfall
Abtrennung einzelner Abschnitte oder Stockwerke vom Hauptstrang
Ermöglichen das Verdrahten von Querschnitten bis 35 mm
Mit elektrischen Funktionserhalt E30 nach DIN 4102-12 im Durchgang
Gehäuse und Reihenklemmen bestehen aus halogenfreiem Spezialduroplast
Abzweig in Anlehnung an E30

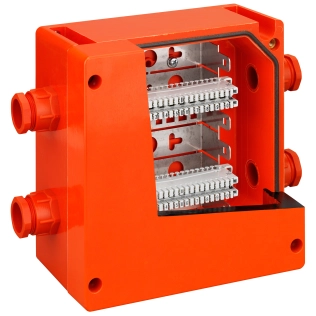

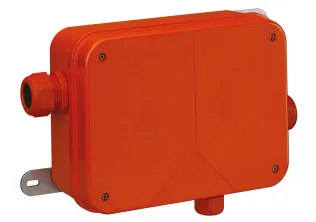

WKE 405 LSA: Zum Verbinden in der Datentechnik
WKE 405 LSA
Kabelabzweigkasten mit Funktionserhalt E30 nach DIN 4102 Teil 12 – geprüft durch die MPA Dresden
zeitsparende Anschlusstechnik für Kabel (löt-, schraub- und abisolierfrei)
bestückt mit zwei LSA-Plus-Anschlussleisten, jeweils für 10 Doppeladern (2 x 10 DA)
Optional bis zu 4 LSA-Plus Anschlussleisten bestückbar
LSA-Plus-Kontakte sind für Massivleiter mit 0,4 bis 0,8 mm Durchmesser und einem Isolierungsaußendurchmesser von 0,7 bis 1,6 mm geeignet

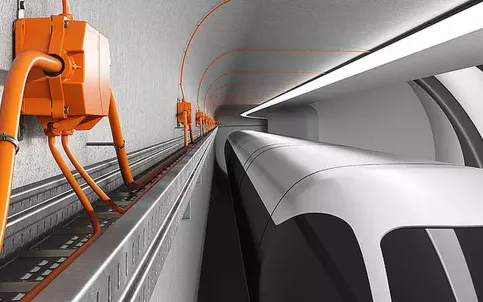

Produkte für Tunnelanlagen

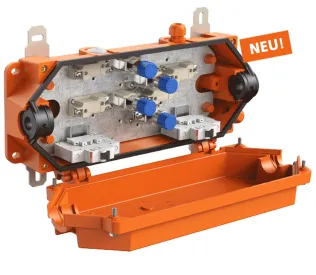

WKE Rapid-BoxHT | Mit elektrischem Funktionserhalt
WKE Rapid-Box HT
Speziell für Tunnelanlagen, Industriehallen und für die Bauindustrie (Hochbau)
Wenn es in einem Tunnel brennt: Die Spelsberg-Kabelabzweig- und Verbindungskästen WKE Rapid-Box HT und WKE 6 T bieten einen elektrischen Funktionserhalt zwischen 30 und 90 Minuten. Dabei kennzeichnen die Klassen E30 bis E90 die Mindestdauer für den Funktionserhalt der elektrischen Systeme.
Eigenschaften
Modularer Aufbau: Flexible Anpassung an unterschiedliche Umgebungs und Einbausituationen
Individualisierung: Das Gehäuse kann, je nach Kundenwunsch, individuell bestückt werden.
Wartungsfreie Mantelklemme: ...und abgesicherte Abzweige
High Temperature Element (HTE): Das Temperaturabschaltelement ist bis zu einer Grenztemperatur von 1000 Grad Celsius einsetzbar
Korrosionsbeständige Befestigung: Befestigungen und DEckelschrauben aus Edelstahl V4 A (1.4571) <br> gemäß ZTV-ING TEil 5</br>
WKE – Brandschutzgehäuse für den elektrischen Funktionserhalt im Tunnelbau
Varianten
WKE Rapid-Box HT 1x3 162 1F
WKE Rapid-Box HT 2x3 162 2F
WKE Rapid-Box HT 1x3 502 1F
WKE Rapid-Box HT 2x3 502 2F

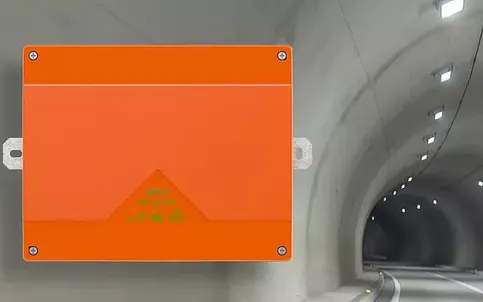

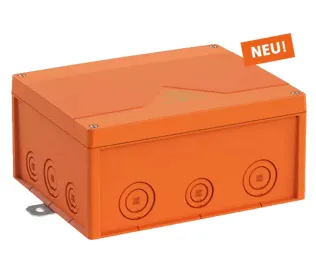

WKE 6 T | Mit elektrischem Funktionserhalt
WKE 6 T
Wirksamer Schutz für Brandschutzanlagen im Tunnelbau
Verbaute Abzweig- und Verbindungskästen sind im Tunnelbau Feuchtigkeit, Schmutz und Druck- und Sogkräften ausgesetzt. Dank IP66 bieten die neuen WKE 6 T-Varianten einen Schutz gegen Staub, Berührung und Strahlwasser. Mit einer Stoßfestigkeit von IK08 halten die Kästen enormen mechanischen Beanspruchungen stand.
WKE 6 T
Varianten
WKE 6 T Duo 5 x 162
WKE 6 T 1D01
WKE 6 T 2D01
WKE 6 T 3D01

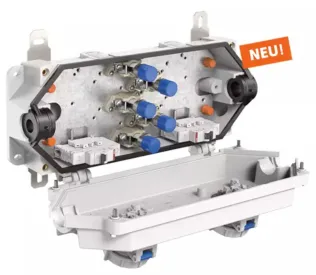

Rapid-Box Standard | Die solide Grundversion
Rapid-Box Standard
Flexibel bei nachträglichen Installationen
Das Gehäusesystem wurde speziell für den abgesicherten Abzweig ungeschnittener Leiter bis 50mm2 (Cu) entwickelt. So ist es kein Problem, Kabel abzuzweigen, um Strom für unterschiedlichste Anwendungen zur Verfügung zu stellen. Die Rapid Box eignet sich besonders dann, wenn Vorschriften die Installation weiterer Komponenten nachträglich erforderlich machen. Der modulare Aufbau ermöglicht eine flexible Anpassung an unterschiedliche Umgebungs- und Einbausituationen.

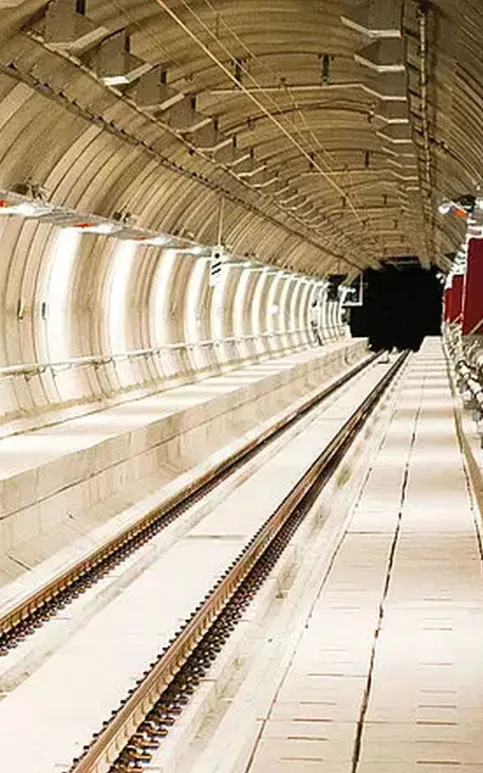

Eisenbahntunnel Liefkenshoek Belgien
Varianten
Rapid-Box 162 2x5
Rapid-Box 162 2x3 2F
Rapid-Box 502 2x5
Rapid-Box 502 2x3 2F
Rapid-Box 162 2x3 STV
Rapid-Box 162 1x5 STV
Rapid-Box 502 2x3 STV
Rapid-Box 502 1x5 STV
