LUX-top® G-T Geländersysteme und Seitenschutz
LUX-top® G-T Geländersysteme sind komplett aus wetterbeständigem Aluminium gefertigt. Durch die vormontierten Systemkomponenten, dem geringen Gewicht und einem möglichen Pfostenabstand mit bis zu 2,5 m ist eine schnelle und einfache Montage gegeben. Das Geländersystem ist bei Bedarf klappbar oder neigbar und bietet eine ästhetische, ansprechende Optik.
LUX-top® G-T ist geprüft und zertifiziert nach EN 13374 Klasse A und erfüllt die Anforderungen der DGUV-I 201-056 und der ÖNORM B3417.
Systemeigenschaften
Neigung der Geländerpfosten einstellbar
Schnelle und einfache Montage durch vormontierte Systemkomponenten
Spezielle Modulbauweise ermöglicht Klappbarkeit des gesamten Systems
Auch für Dächer ohne Attika geeignet
Dachdurchdringungsfrei
Auf- und Abklappen von 12 m Modulen durch 1 Person möglich
Vorgefertigte Modulvarianten für Fluchtwege und Lichtkuppeln
Pfostenabstand bis zu 2,5 m möglich
Aus wetterbeständigem Aluminium gefertigt
Kombinierbar mit verschiedenen Adapterplatten, zum Beispiel zur Montage auf Trapezprofilen
Auch als Wartungs-, Flucht- und Rettungsweg nach DIN 14094-2 zulässig
Montageschritte perfekt an den Bauablauf angepasst
Geprüft und zertifiziert nach EN 13374 Klasse A
Erfüllt die Anforderungen der DGUV-I 201-056 und der ÖNORM B3417
Ästhetische Optik/Design
Auflastgehalten
Systemeigenschaften
Selbsttragendes Seitenschutzsystem
Dachdurchdringungsfrei
Pfostenabstand bis zu 2,5 m möglich
Frostsichere, chemisch neutrale Betongehwegplatten als Kontergewichte
Minimierung der Stolpergefahr durch nur 5 cm hohe Kontergewichte
Geprüft und zertifiziert nach EN 13374 Klasse A
Erfüllt die Anforderungen der DGUV-I 201-056 und der ÖNORM B3417
Farblich beschichtbar

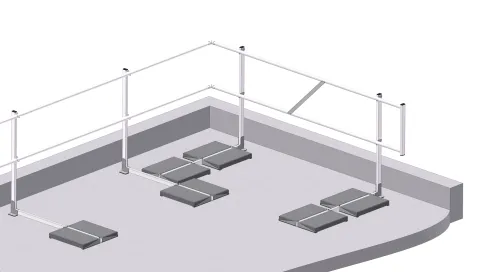

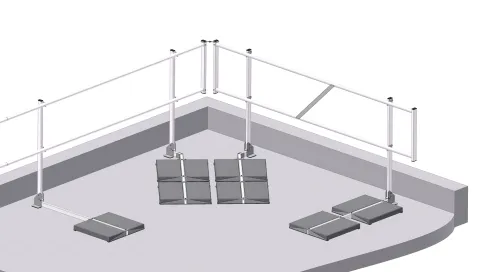

LUX-top® G-T ECO
nicht klappbar, für den Einsatz auf Flachdächern
Auch als Wartungs-, Flucht- und Rettungsweg nach DIN 14094-2 zulässig
LUX-top® G-T ECO

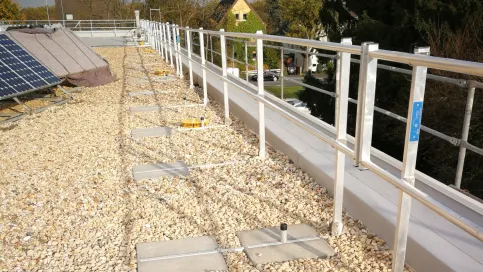

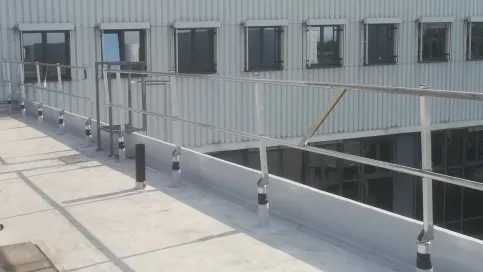

Einbaubeispiel LUX-top® G-T ECO
LUX-top® G-T
klappbar und neigbar, für den Einsatz auf Flachdächern
Bei Bedarf klappbar/nicht sichtbar (15° & 30°)
Auch als Wartungs-, Flucht- und Rettungsweg nach DIN 14094-2 zulässig
LUX-top® G-T

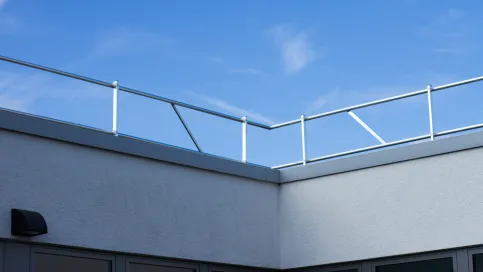

Einbaubeispiel LUX-top® G-T

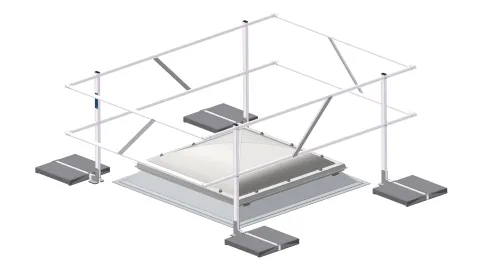

LUX-top® G-T LIKU
zur Absicherung von RWAs, Lichtkuppeln und Öffnungen
Standardmäßig lichte Öffnungsweiten:
1,95 x 2,75 m (S)
2,75 x 2,75 m (M)
2,75 x 4,75 m (L)
4,75 x 4,75 m (XL)
Weitere lichte Öffnungsweiten auf Anfrage
LUX-top® G-T LIKU

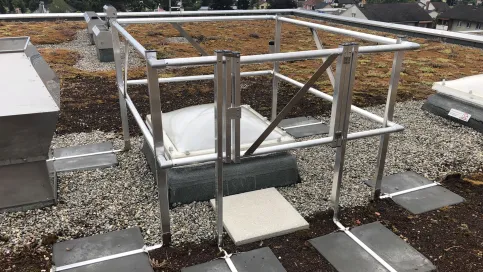

Einbaubeispiel LUX-top® G-T LIKU
Direktbefestigung
Systemeigenschaften
Seitenschutzsystem zur direkten Befestigung
Pfostenabstand bis zu 2,5 m möglich
Geprüft und zertifiziert nach EN 13374 Klasse A
Erfüllt die Anforderungen der DGUV-I 201-056 und der ÖNORM B3417
Ästhetische Optik/Design
Farblich beschichtbar

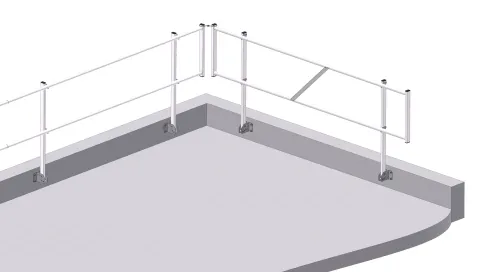

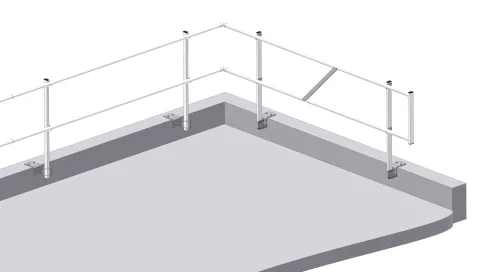

LUX-top® G-T DIREKT
zur Direktmontage an Beton- und Stahlbauteilen
Klappbare Variante und in verschiedene Winkel neigbar (15° & 30°)
Kombinierbar mit verschiedenen Adapterplatten, zum Beispiel zur Montage auf Trapezprofilen
LUX-top® G-T DIREKT

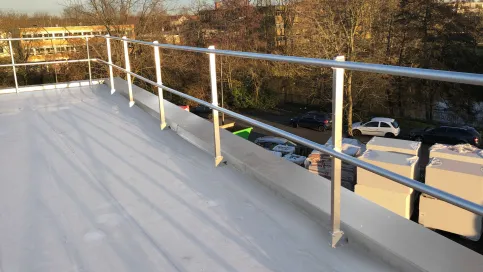

Einbaubeispiel LUX-top® G-T DIREKT
LUX-top® G-T DIREKT AT
zur Direktmontage auf der Attika (gedämmt oder ungedämmt)
Durch Höhenverstellung parallel zur Attika ausrichtbar
Niedrige Aufbauhöhe: Passt ohne Mehraufwand unter viele übliche Mauerabdeckungen
Montageschritte perfekt an den Bauablauf angepasst
Durchdringung außerhalb der wasserführenden Ebene
LUX-top® G-T DIREKT AT

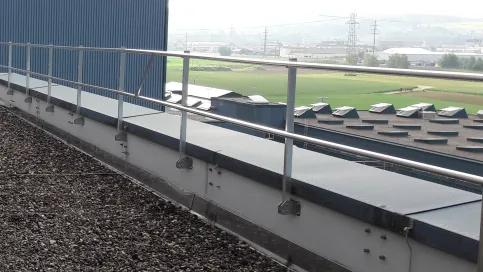

Einbaubeispiel LUX-top® G-T DIREKT AT

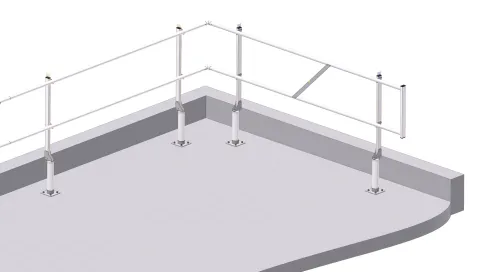

LUX-top® G-T DIREKT WD II
zur Direktmontage auf wärmegedämmten Flachdächern
Innengedämmte Haltefüße, zur Überbrückung der Wärmedämmung, sind auf der Baustelle individuell anpassbar
Runde Durchdringungen mit systemeigenen Formteilen zur Abdichtung
LUX-top® G-T DIREKT WD II
EInbaubeispiel LUX-top® G-T DIREKT WD II

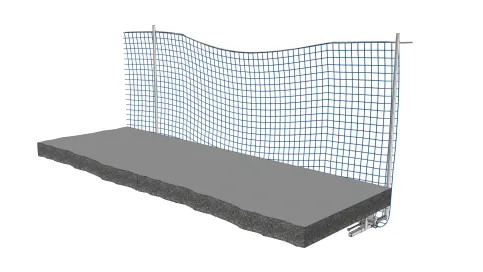

LUX-top® Randsicherung für Hallendächer
LUX-top® T-TRÄGERZWINGE
Zum Anbringen von temporären Randsicherungssystemen nach DGUV I 201-023 an Stahlträgern
Geprüft und zertifiziert nach DGUV-Grundsatz 301-002 (12/2017 aktualisierte Fassung 12/2018)
Technische Daten
Geeignet für I - Profile mit Flanschbreiten von 100 - 300 mm
Pfostenabstand max. 10 m
Mittels Zubehörteil auch Montage unter 45° möglich
Befestigungsmaterial
Klemmen mittels Schlagmutter

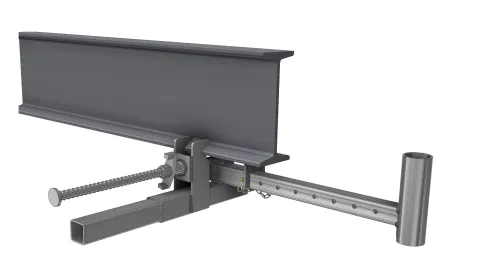

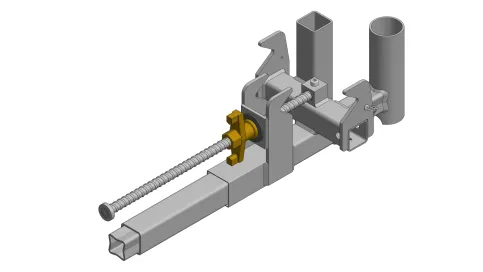

LUX-top® T-Trägerzwinge
Einbaubeispiel LUX-top® T-Trägerzwinge
Variante: LUX-top® T-Trägerzwinge
