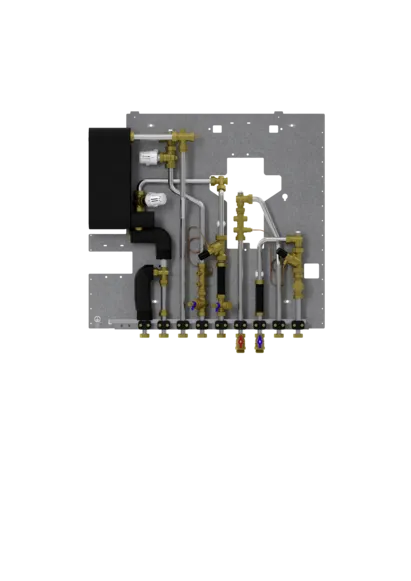

Die Wohnungsstation nutzt zur Bereitung von Trinkwarmwasser im Durchflussprinzipeinen Platten-Wärmeübertrager und einen ungemischten Heizkreis für 4-Leiter-Systeme. KOMFORTMERKMALE: Die Station besteht aus einem kupferverlöteten oder einem beschichtetem Platten-Wärmeübertrager aus Edelstahl. Mitgeliefert wird ein Mengenbegrenzer, mit dem sich der Wärmeübertrager auf den gewünschten Bedarf an Trinkwarmwasser anpassen lässt. Der schnell reagierende thermostatische Regler sorgt für eine konstante Trinkwassertemperatur. Zusätzlich ist ein ungemischter Heizkreis für einen Niedertemperaturkreis mit einem Ventilkörper enthalten. Alle Komponentensind mit einer Edelstahlverrohrung mit Messing-Verbindungsstücken verbunden. Weitere Ausstattungsdetails: zwei Differenzdruckregler, Passstücke für zwei Wärmemengen-Zähler und einen Kaltwasserzähler, zwei Fühleraufnahmen, Schmutzfänger, Entlüftung und eine Entleerungsmöglichkeit. EFFIZIENZ: Die Wohnungsstation verbindet die Vorteile einer dezentralen Bereitung von Trinkwarmwasser mit der Effizienz einer zentralen Heizungsanlage. Die spezielle Bauweise des thermostatischen Reglers vermeidet hohe Druckverluste innerhalb der Station. Technische Daten: Gewicht: 20.1 kg Material Plattenwärmeübertrager: Edelstahl (kupfergelötet) Einsatzgrenze Leitfähigkeit: <,500 #S/cm Leistung primärseitig: 42 kW Max. Volumenstrom primärseitig: 17 l/minMax. Druckverlust primärseitig: 630 hPa Leistung sekundärseitig (bei 10K): 12 kWLeistung trinkwasserseitig: 42 kW Leistung heizungsseitig: 12 kW Max. Volumenstrom sekundärseitig: 19 l/min Zapfmenge bei primär 55/25 GradC, sekundär 10/48 GradC: 16 l/min Druckverlust trinkwasserseitig mit Mengenbegrenzer: 1370 hPa Druckverlust trinkwasserseitig ohne Mengenbegrenzer: 370 hPa Minimaler Differenzdruck Versorgung: 550hPa Höhe: 761 mm Breite: 804 mm Tiefe: 117 mm Anschluss: 3/4 AG fd Ausrichtung Anschlüsse: unten Max. zulässiger Betriebsdruck: 1 MPa Max. empfohlene Vorlauftemperatur in Kombination mit Netzpumpenmodul: 60 GradC
STIEBEL ELTRON Deutschland
Vertriebs GmbH
Dr.-Stiebel-Str. 12
37603 Holzminden
Deutschland
Dr.-Stiebel-Str. 12
37603 Holzminden
Deutschland
Tel. +49 5531 7020
Fax +49 5531 702480
Fax +49 5531 702480
Produkteigenschaften
| GTIN: | 4017212025123 |
| HAN: | 202512 |
| Breite: | 804mm |
| Höhe: | 761mm |
| Tiefe: | 117mm |
| Nenninnendurchmesser Heizung: | 3/4 Zoll (20) |
| Nenninnendurchmesser kaltes Trinkwasser: | 3/4 Zoll (20) |
| Nenninnendurchmesser Rücklauf: | 3/4 Zoll (20) |
| Nenninnendurchmesser Warmwasseranschluss: | 3/4 Zoll (20) |
| Nenninnendurchmesser Zufuhr: | 3/4 Zoll (20) |
| Einstellbereich Temperatur heißes Leitungswasser: | 35 - 55°C |
| max. Heizleistung: | 12.000W |
| max. Vordruck: | 1.000.000Pa |
| Trinkwasser Leistung: | 42.000W |
| Vorlauftemperatur primär: | 45 - 60°C |
| Geeignet für Wärmepumpe: | ja |
| Mit Schmutzfänger: | ja |
| Mit Zirkulationsanschluss: | ja |
