Effizienz steigern im Mehrfamilienhaus
Die Effizienz der Wärmepumpe zusammen mit der hygienischen Sicherheit der dezentralen Wohnungsstationen bieten eine optimal aufeinander abgestimmte Einheit im Mehrfamilienhaus. Durch Absenkung der Vorlauftemperaturen für die Trinkwasserbereitung ist eine noch effizientere Einbindung von Wärmepumpen möglich. Die Wohnungsstationen sind mit einer Trinkwarmwasserregelung ausgestattet, die speziell auf niedrige Vorlauftemperaturen ausgelegt ist und einen hohen Warmwasserkomfort gewährleistet.
Durch die vielseitigen und auf den Anwendungsfall angepassten Wohnungsstationen, ist es möglich diese im Neubau z. B. mit einer integrierten elektrischen Nacherwärmung in der Station zu verbauen. So lassen sich die Vorlauftemperaturen weiter absenken, die Gesamtanlage wird noch effizienter. Die Stationen kommen nicht nur im Neubau, sondern auch im Bestand zum Einsatz. Zum Beispiel bei einem Gasthermen-Austausch können bestehende Rohrleitungen und Heizverteilsysteme weiter genutzt werden durch den Einsatz des Gasthermenaustauschgerät und einer neuen Wärmepumpe.
Wohnungsstation mit gemischtem Heizkreis und elektrischer Nacherwärmung zur Trinkwarmwasserbereitung

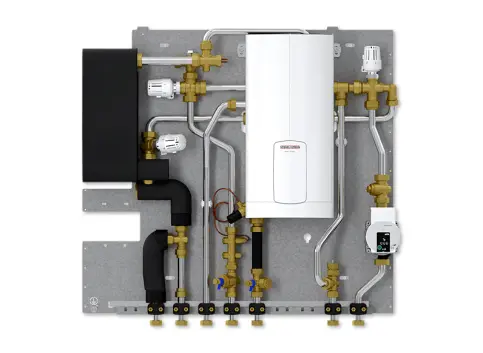

WS-DUO T Premium

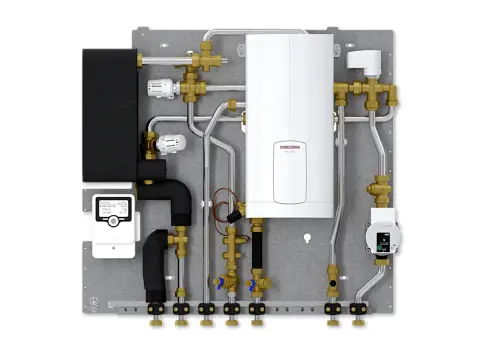

WS-DUO E Premium
Wohnungsstation mit elektrischer Nacherwärmung zur Trinkwarmwasserbereitung im hygienischen Durchflussprinzip mittels Platten-Wärmeübertrager und einem thermostatisch (WS-DUO T Premium) oder elektronisch (WS-DUO E Premium) geregelten gemischten Heizkreis.
Die Wohnungsstation verbindet alle Vorteile einer dezentralen Trinkwarmwasserbereitung mit der Effizienz einer zentralen Heizungsanlage. Durch die spezielle Bauweise des thermostatischen Reglers werden hohe Druckverluste innerhalb der Station vermieden. Die Station ist speziell für den effizienten Betrieb mit Wärmepumpen in 2-Leitersystemen ausgelegt. Hierdurch ist es möglich, die Vorlauftemperatur abzusenken und somit eine effiziente Warmwasserbereitung mit hohem Komfort zu verbinden. Durch die Absenkung der Vorlauftemperatur können Wärmepumpen deutlich effizienter arbeiten, was sich direkt in einem verbesserten COP darstellt. Auch Bereitschaftsverluste in den Nahwärmenetzen werden vor allem im Sommer verringert. Durch das spezielle Bypass-System, welches im Durchlauferhitzer verbaut ist, werden die Druckverluste in der Wohnungsstation reduziert.
Besonderheiten Wohnungsstationen
Hohe Hygiene- und Betriebssicherheit durch Trinkwarmwasserbereitung im Durchflussprinzip
Geringer Druckverlust ermöglicht Kosteneinsparungen im Rohrnetz
Niedrige Wartungskosten durch Entfall der Überprüfungspflicht gemäß Trinkwasserverordnung
Niedrige Instandhaltungskosten durch hochwertige Materialien und wenig beweglichen Teilen
Einfache, wohnungsgenaue Verbrauchserfassung und -abrechnung durch integrierte Kaltwasser- und Wärmemengenzähler
Große Wärmeübertrager ermöglichen hohe Trinkwarmwasserleistung für gehobene Komfortansprüche
Kosteneinsparung durch Effizienzsteigerung von Wärmepumpen durch Absenkung der Systemtemperaturen
Spezielle integrierte Bypasstechnik ermöglicht Kosteneinsparung
Integrierter Durchlauferhitzer ermöglicht Selbstbestimmung der Trinkwarmwassertemperatur und des Energieverbrauchs
Einfache Bedienung durch Funkfernbedienung
Hoher Komfort durch Erhöhung der Trinkwarmwassertemperatur auf bis zu 60 °C möglich
Kosteneinsparung durch geringe elektrische Nennleistung von 11 kW und Absicherung von 16 A
Spezieller beschichteter Edelstahl-Plattenwärmeübertrager als langlebige und sichere Lösung für kritische Trinkwasserqualitäten (optional)
Wohnungsstation mit gemischtem Heizkreis für Trinkwasser und Heizung

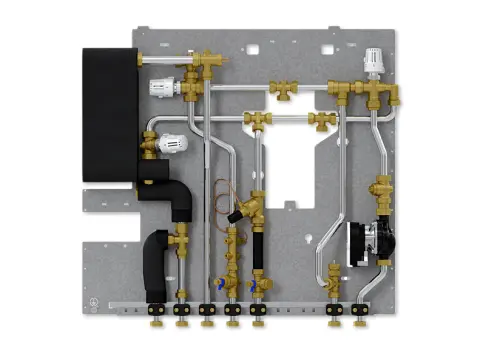

WS-T 2 Plus

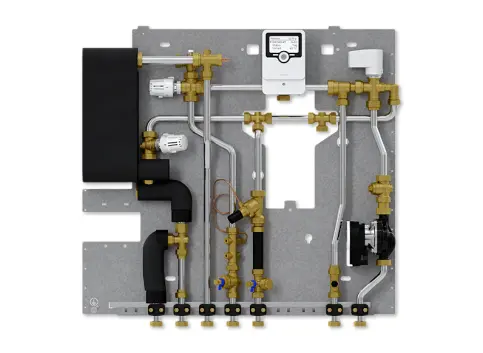

WS-E 3 Plus
Wohnungsstation zur Trinkwarmwasserbereitung im Durchflussprinzip mittels Platten-Wärmeübertrager und einem thermostatisch (WS-T Plus) oder elektronisch (WS-E Plus) geregelten gemischten Heizkreis. In zwei Baugrößen für Primärleistung von 42 oder 50 kW.
Die Wohnungsstation verbindet alle Vorteile einer dezentralen Trinkwarmwasserbereitung mit der Effizienz einer zentralen Heizungsanlage. Durch die spezielle Bauweise des thermostatischen Reglers werden hohe Druckverluste innerhalb der Station vermieden.
Besonderheiten
Hohe Hygiene- und Betriebssicherheit durch Trinkwarmwasserbereitung im Durchflussprinzip
Geringer Druckverlust ermöglicht Kosteneinsparungen im Rohrnetz
Niedrige Wartungskosten durch Entfall der Überprüfungspflicht gemäß Trinkwasserverordnung
Niedrige Instandhaltungskosten durch hochwertige Materialien und wenig beweglichen Teilen
Einfache, wohnungsgenaue Verbrauchserfassung und -abrechnung durch integrierte Kaltwasser- und Wärmemengenzähler
Große Wärmeübertrager ermöglichen hohe Trinkwarmwasserleistung für gehobene Komfortansprüche
Geringe Einbautiefe von 105 mm ermöglicht platzsparende Einbringung
Spezieller beschichteter Edelstahl-Plattenwärmeübertrager als langlebige und sichere Lösung für kritische Trinkwasserqualitäten (optional)
Wohnungsstation Trinkwassser und Heizung als Gasthermenaustauschgerät

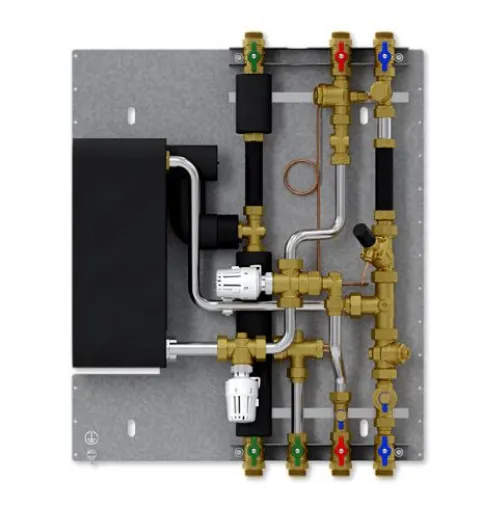

Wohnungsstation WS-2 Trend GT
Die WS-2 Trend GT sind der ideale Ersatz für ausgediente Gasthermen und damit besonders für Sanierungen geeignet.
Wohnungsstation zur Trinkwarmwasserbereitung im Durchflussprinzip, mittels Platten-Wärmeübertrager und einem ungemischten Heizkreis speziell für den Gasthermenaustausch. In zwei Baugrößen für Primärleistung von 42 oder 50 kW.
Verbindet alle Vorteile einer dezentralen Trinkwarmwasserbereitung mit der Effizienz einer zentralen Heizungsanlage. Durch die spezielle Bauweise des thermostatischen Reglers werden hohe Druckverluste innerhalb der Station vermieden.
Besonderheiten Wohnungsstationen Trinkwasser und Heizung mit elektrischer Nacherwärmung
Hohe Hygiene- und Betriebssicherheit durch Trinkwarmwasserbereitung im Durchflussprinzip
Geringer Druckverlust ermöglicht Kosteneinsparungen im Rohrnetz
Niedrige Wartungskosten durch Entfall der Überprüfungspflicht gemäß Trinkwasserverordnung
Niedrige Instandhaltungskosten durch hochwertige Materialien und wenig beweglichen Teilen
Einfache, wohnungsgenaue Verbrauchserfassung und -abrechnung durch integrierte Kaltwasser- und Wärmemengenzähler
Zur schnellen Montage sind alle notwendigen Komponenten vormontiert
Große Wärmeübertrager ermöglichen hohe Trinkwarmwasserleistung für gehobene Komfortansprüche
Geringe Einbautiefe von 130 mm ermöglicht platzsparende Einbringung
Spezieller beschichteter Edelstahl-Plattenwärmeübertrager als langlebige und sichere Lösung für kritische Trinkwasserqualitäten (optional)
Wohnungsstation Trinkwassser und Heizung für 4 Leiter-Systeme

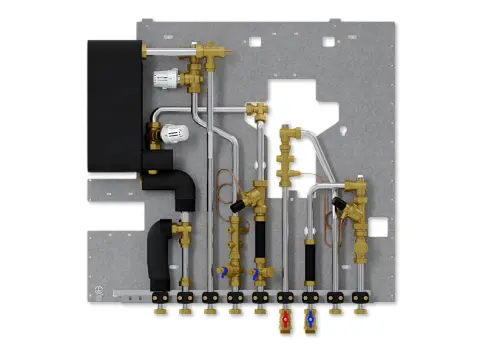

Wohnungsstation WS-4L Plus
Wohnungsstation zur Trinkwarmwasserbereitung im Durchflussprinzip, mittels Platten-Wärmeübertrager und einem ungemischten Heizkreis für 4-Leiter Systeme. In zwei Baugrößen für Primärleistung von 42 oder 50 kW.
Verbindet alle Vorteile einer dezentralen Trinkwarmwasserbereitung mit der Effizienz einer zentralen Heizungsanlage. Durch die spezielle Bauweise des thermostatischen Reglers werden hohe Druckverluste innerhalb der Station vermieden.
Besonderheiten
Hohe Hygiene- und Betriebssicherheit durch Trinkwarmwasserbereitung im Durchflussprinzip
Geringer Druckverlust ermöglicht Kosteneinsparungen im Rohrnetz
Niedrige Wartungskosten durch Entfall der Überprüfungspflicht gemäß Trinkwasserverordnung
Niedrige Instandhaltungskosten durch hochwertige Materialien und wenig beweglichen Teilen
Einfache, wohnungsgenaue Verbrauchserfassung und -abrechnung durch integrierte Kaltwasser- und Wärmemengenzähler
Große Wärmeübertrager ermöglichen hohe Trinkwarmwasserleistung für gehobene Komfortansprüche
Geringe Einbautiefe von 105 mm ermöglicht platzsparende Einbringung
Spezieller beschichteter Edelstahl-Plattenwärmeübertrager als langlebige und sichere Lösung für kritische Trinkwasserqualitäten (optional)
Wohnungsstationen im Modulsystem PROFI SELECT
Das Modulsystem besteht aus vier Komponenten:
1. Grundstation
2. Leistungsbausteine
3. Einbauoptionen
4. Zubehör
Netzpumpenmodule, Leistungsbausteine, Einbauoptionen und Zubehör
Die Grundstationen sind mit der enthaltenen Ausstattung eine voll funktionsfähige Wohnungsstation. Die wichtigsten und sicherheitsrelevanten Bauteile sind bereits alle verbaut. Es gibt drei Grundstationen für verschiedene Einsatzmöglichkeiten in unterschiedlichen Leistungsgrößen. Die Stationen sind in der Grundausführung alle zur Trinkwarmwasserbereitung ausgelegt und mit einem ungemischten Heizkreis für Radiatorenheizsysteme ausgestattet.
Weitere gemeinsame Merkmale sind: Hoher Trinkwarmwasserkomfort durch TFS-Regelung. einfache, wohnungsgenaue Verbrauchserfassung und -abrechnung. Individuell konfigurierbare Wohnungsstation durch Modulbauweise. Ausgewählten Optionen werden werkseitig vormontiert und ausgeliefert. Der Betrieb ist mit allen gängigen Heizsystemen möglich

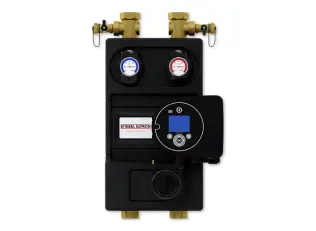

Ungemischtes Netzpumpenmodule (Bild zeigt PM-U 1)
PM–U 1 / 2 / 3
Ungemischte Netzpumpenmodule werden für die zentrale Wärmeversorgung eines Gebäudenetztes mit mehreren Wohneinheiten eingesetzt. Die Module in drei Baugrößen bestehen jeweils aus Messingrohrstrecken, einer drehzahlgeregelten Hocheffizienzpumpe, Absperrmöglichkeiten, Thermometern im Vor- und Rücklauf, einer Spül- und Entleeruntgsvorrichtung, einer Schwerkraftbremse und sind mit einer Isolierung versehen. Bei 3 kW Heizleistung lassen sich bis zu 52 Wohneinheiten versorgen.

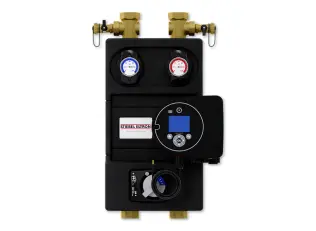

Gemischtes Netzpumpenmodule (Bild zeigt PM-U 1)
PM–G 1 / 2 / 3
Gemischte Netzpumpenmodule werden für die zentrale Wärmeversorgung eines Gebäudenetztes mit mehreren Wohneinheiten bei hohen oder schwankenden Vorlauftemperaturen eingesetzt. Die Module in drei Baugrößen bestehen jeweils aus Messingrohrstrecken, einer drehzahlgeregelten Hocheffizienzpumpe, einem Bypass mit 3-Wege-Mischer, einem Stellantrieb, Absperrmöglichkeiten, Thermometern im Vor- und Rücklauf, einer Spül- und Entleeruntgsvorrichtung, einer Schwerkraftbremse und sind mit einer Isolierung versehen. Bei 3 kW Heizleistung lassen sich bis zu 46 Wohneinheiten versorgen.
Leistungsbausteine
Die Leistungsbausteine ergänzen die Grundstationen und erhöhen das Leistungsspektrum bei unterschiedlichen Vorlauftemperaturen. Entsprechende Mengenbegrenzer können z. B. die Trinkwarmwassermengen bei Vorlauftemperaturen > 55 °C erhöhen. Sie werden entsprechend der ausgewählten Vorlauftemperatur ab Werk vormontiert und in der Komplettstation angeliefert. Ohne zeitaufwendiges Auslegen der Stationen wird so die gewünschte Zapfleistung bei unterschiedlichen Vorlauftemperaturen einfach und sicher angepasst.
Einbauoptionen und Zubehör
Heizkreisverteiler
Ungemischter Heizkreis
Gehäuse
Zirkulationspumpe für Trinkwasser
Wärmedämmung
Anschlussfertige Montageschienen
SteIlantrieb für Regelventile
Digitaler Raumtemperaturregler
Die Grundstationen können bei Bedarf zusätzlich mit Einbauoptionen ausgestattet werden können, um sie so individuell an die jeweiligen Einsatzbedingungen in Geschosswohnungsbauten und Mehrfamilienhäusern anzupassen. Zusätzlich wird ihre Funktionssicherheit garantiert, indem die ausgewählten Optionen ab Werk vormontiert und als Komplettstation angeliefert werden.
Das Zubehör für das Modulsystem PROFI SELECT ist für die bauseitige Montage vorgesehen und wird separat angeliefert. So kann die Fertigmontage der Wohnungsstation auch nachträglich erfolgen.
