Sundolitt® Dämmstoffsysteme
Dachbodenelement und Kellerdeckenelement

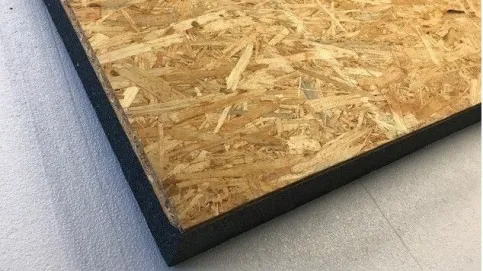

Dachbodenelement
Dachbodenelement
Zur Dämmung der obersten Geschossdecke und gleichzeitigen Herstellung eines begehbaren Bodens.
EPS-Platte, kaschiert mit einer 12-mm-OSB-Platte
Die OSB-Platte besitzt Nut und Feder zur verbesserten Verbindung der Platten.
Plattenformat 1.250 x 600 mm
EPS WLG 040 / WLG 035 / WLG 032
Auf Anfrage auch in anderen EPS-Typen (WLG / kPa) und anderen Stärken lieferbar.

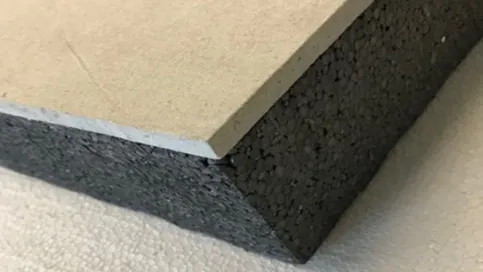

Kellerdeckenelement
Kellerdeckenelement
Zur Dämmung der Kellerdecke und Isolierung des ungeheizten Raumes gegen den darüberliegenden beheizten Raum.
EPS-Platte, kaschiert mit einer 10-mm-Gipsfaser-Platte
stumpfe Kante
EPS WLG 040 / WLG 035 / WLG 032
100 kPa
Plattenformat 1.200 x 600 mm
Auf Anfrage auch in anderen EPS-Typen (WLG / kPa) und anderen Stärken lieferbar.
Weitere Informationen: Flyer Dachbodenelement - Kellerdeckenelement
Schalungselemente

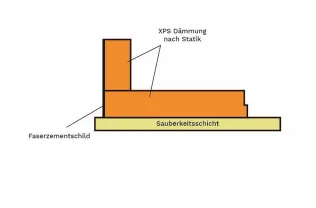

Bodenplatten-Randschalung zum Schalen von wärmegedämmten Bodenplatten. Vorgefertigte Elemente, auf Wunsch auch in individuellen Abmessungen, Bestehend aus XPS Bodenelement, XPS-Schalungsstück und Faserzementschild bzw. Putzträgerplatte.
Bodenplatte Randschalung
Schalung und Dämmung in einem Schritt
Einfache und schnelle Verlegung
Kein Vorhalten, Ausschalen, Säubern undTransport der Schalung
Keine Kosten der konventionellen Schalung
Individuelle Maße möglich
Fertiges Set
Zeit und Lohnkostenersparnis
Direkter Anschluß an die Bodendämmung
Besonders schadstoffarmVOC-Klasse A+*
Dämmung B1-geprüft**
* Sundolitt XPS ist schadstoffgeprüft und ist als besonders schadstoffarm nach VOC-Klasse A+ klassifiziert
** Sundolitt-XPS ist geprüft auf Brandklasse B1

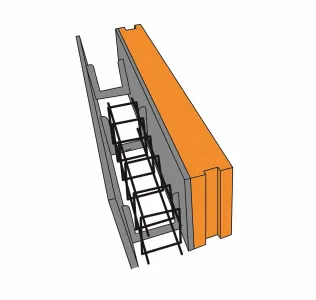

Ringbalkenschalung
Ringbalkenschalung mit XPS-Dämmung vonSundolitt
XPS-Dämmung in 60 / 80 / 100 / 120 / 140 mm Stärke
Allseitig Betonkontakt beschichtet
V4A-Schrauben
C-Profil zum Verbinden der Platten
Elementlänge 2 Meter
Aufdruck der Firma auf Wunsch möglich (Aufpreis 0,50 Euro / Stück)
Weitere Infomationen: Broschüre - Schalungselemente
Universal-Dämmplatten
Sundolitt® Universal-Dämmplatten aus expandiertem Polystyrol (EPS-Hartschaum) haben vielfältige Einsatzmöglichkeiten im Wand-, Dach-, Fußboden- und Fundamentbereich für Neubau und Sanierung.

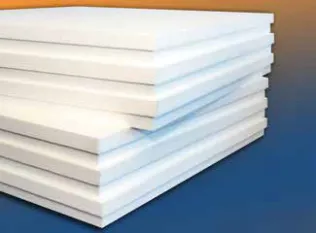

Universal-Dämmplatte EPS 040 WI/DI 80 kPa
EPS 040 WI/DI 80 kPa
nicht druckbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,040 W/(mK)
Kantenausbildung: stumpf (Kantenbearbeitung auf Anfrage)
Anwendung
als Innendämmung
im Innenbereich unterhalb von Sparren
in der abgehängten Decke
WI | Innendämmplatte |
DI | Untersparrendämmplatte |

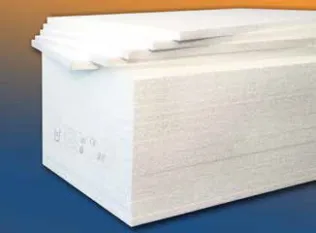

Universal-Dämmplatte EPS 040 DEO/WAB dm 100 kPa
EPS 040 DEO/WAB dm 100 kPa
druckbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,040 W/(mK)
Kantenausbildung: stumpf (Kantenbearbeitung auf Anfrage)
Anwendung
im Innenbereich unterhalb des Estrichs ohne Schallschutzanforderungen
zur Außendämmung der Wand hinter einer Verkleidung
DEO | Innendämmung der Decke oder oberseitige Bodenplatte unterhalb des Estrichs ohne Schallschutzanforderungen |
WAB | Außendämmung der Wand hinter einer Verkleidung |
Universal-Dämmplatte EPS 035 DEO/WAB dm 100 kPa
EPS 035 DEO/WAB dm 100 kPa
druckbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,035 W/(mK)
Kantenausbildung: stumpf (Kantenbearbeitung auf Anfrage)
Anwendung
im Innenbereich unterhalb des Estrichs ohne Schallschutzanforderung
zur Außendämmung der Wand hinter einer Verkleidung
DEO | Innendämmung der Decke oder oberseitige Bodenplatte unterhalb des Estrichs ohne Schallschutzanforderungen |
WAB | Außendämmung der Wand hinter einer Verkleidung |

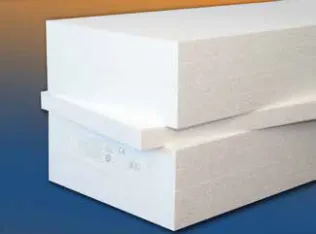

Universal-Dämmplatte EPS 035 DEO/WAB dh 150 kPa
EPS 035 DEO/WAB dh 150 kPa
hoch druckbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,035 W/(mK)
Kantenausbildung: stumpf (Kantenbearbeitung auf Anfrage)
Anwendung
im Innenbereich unterhalb des Estrichs ohne Schallschutzanforderungen
zur Außendämmung der Wand hinter einer Verkleidung
DEO | Innendämmung der Decke oder oberseitige Bodenplatte unterhalb des Estrichs ohne Schallschutzanforderungen |
WAB | Außendämmung der Wand hinter einer Verkleidung |
Universal-Dämmplatte EPS 035 DEO/WAB ds 200 kPa
EPS 035 DEO/WAB ds 200 kPa
hoch druckbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,035 W/(mK)
Kantenausbildung: stumpf (Kantenbearbeitung auf Anfrage)
Anwendung
im Innenbereich unterhalb des Estrichs ohne Schallschutzanforderungen
zur Außendämmung der Wand hinter einer Verkleidung
DEO | Innendämmung der Decke oder oberseitige Bodenplatte unterhalb des Estrichs ohne Schallschutzanforderungen |
WAB | Außendämmung der Wand hinter einer Verkleidung |

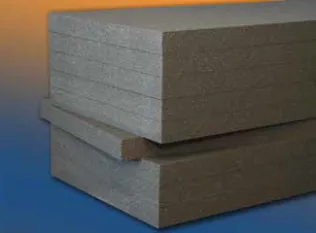

Universal-Dämmplatte Climate 032 DEO/WAB dm 100 kPa
Climate 032 DEO/WAB dm 100 kPa
hoch druckbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,032 W/(mK)
Kantenausbildung: stumpf (Kantenbearbeitung auf Anfrage)
Anwendung
im Innenbereich unterhalb des Estrichs ohne Schallschutzanforderungen
zur Außendämmung der Wand hinter einer Verkleidung
DEO | Innendämmung der Decke oder oberseitige Bodenplatte unterhalb des Estrichs ohne Schallschutzanforderungen |
WAB | Außendämmung der Wand hinter einer Verkleidung |
Universal-Dämmplatte Climate 032 DEO/WAB dh 150 kPa
Climate 032 DEO/WAB dh 150 kPa
hoch druckbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,032 W/(mK)
Kantenausbildung: stumpf (Kantenbearbeitung auf Anfrage)
Anwendung
im Innenbereich unterhalb des Estrichs ohne Schallschutzanforderungen
zur Außendämmung der Wand hinter einer Verkleidung
DEO | Innendämmung der Decke oder oberseitige Bodenplatte unterhalb des Estrichs ohne Schallschutzanforderungen |
WAB | Außendämmung der Wand hinter einer Verkleidung |
Wärmedämmverbundplatten Sundolitt® WDV
Sundolitt® WDV Dämmplatte aus expandiertem Polystyrol (EPS-Hartschaum) wurde speziell für die Fassade entwickelt und ist sowohl beim Neubau als auch bei der Sanierung einsetzbar. EPS-Dämmplatten bieten bei geringem Eigengewicht eine sehr hohe Wärmedämmung. Die variable Plattenoberfläche ermöglicht – je nach Ausführung – einen geeigneten Haftgrund für die folgenden Putzschichten oder Verblendsysteme.

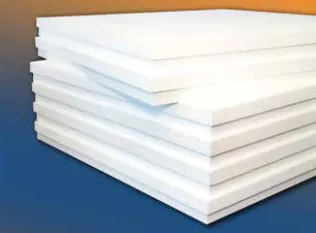

EPS 040 WDV/WAP 100 kPa
EPS 040 WDV/WAP 100 kPa
hoch zugbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,040 W/(mK)
Anwendung
bei einer Außenwanddämmung unter Putz
WAP | Außendämmung der Wand unter Putz |
EPS 035 WDV/WAP 100 kPa
EPS 035 WDV/WAP 100 kPa
hoch zugbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,035 W/(mK)
Anwendung
bei einer Außenwanddämmung unter Putz
WAP | Außendämmung der Wand unter Putz |
EPS 032 WDV/WAP 100 kPa
EPS 032 WDV/WAP 100 kPa
hoch zugbelastbare Wärmedämmplatte
Wärmeleitfähigkeit λ = 0,035 W/(mK)
Anwendung
bei einer Außenwanddämmung unter Putz
WAP | Außendämmung der Wand unter Putz |

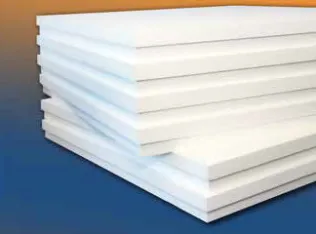

Sundolitt® Trittschall-Dämmplatten
Sundolitt® Trittschall-Dämmplatten werden in Büro-, Industriegebäuden, Sporthallen und auch in Wohngebäuden verwendet.

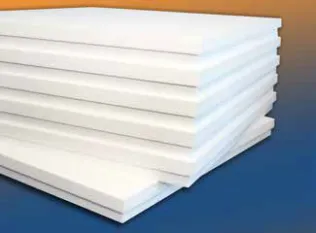

Trittschall-Dämmplatte EPS 045 DES sm (TK 4000)
EPS 045 DES sm (TK 4000)
Die Trittschall-Dämmplatte nach DIN 18164.
wird unter schwimmendem Estrich verlegt
kann eine Nutzlast bis 4,0 KN/m2 aufnehmen
in einer mehrlagigen Verlegung mit einer zusätzlichen Wärmedämmung kombinierbar
besteht aus expandiertem Polystyrol (EPS-Hartschaum) mit einer Wärmeleitfähigkeit λ = 0,045 W/(mK)
DES | Innendämmung unter Estrich mit Schallschutz |
sm | Mittlere Zusammendrückbarkeit |
EPS 040 DES sg (TK 5000)
EPS 040 DES sg (TK 5000)
Die Trittschall-Dämmplatte nach DIN 18164.
wird unter schwimmendem Estrich verlegt
kann eine Nutzlast bis 5,0 KN/m2 aufnehmen
in einer mehrlagigen Verlegung mit einer zusätzlichen Wärmedämmung kombinierbar
besteht aus expandiertem Polystyrol (EPS-Hartschaum) mit einer Wärmeleitfähigkeit λ = 0,040 W/(mK)
durch günstigen Wärmedurchlasswiderstand besonders geeignet für Fußbodenheizungen auf Zwischendecken
DES | Innendämmung unter Estrich mit Schallschutz |
sg | Geringe Zusammendrückbarkeit |
Dach-Dämmplatten
Sundolitt® Flachdach-Dämmplatten
Sundolitt® bietet Dämmung für alle Arten von Dächern. Die Dämmplatten sind geeignet für Neubau und Sanierung, für schwere Auflasten und für leichte Konstruktionen. Mit den großformatigen Platten lassen sich große Dächer einfach und schnell dämmen.
EPS 040 DAA dm 100 kPa
EPS 040 DAA dm 100 kPa
Druckbelastbare Wärmedämmplatte aus expandiertem Polystyrol (EPS-Hartschaum) mit einem umlaufendem Stufenfalz zur Vermeidung von Wärmebrücken.
Zum Einsatz im Flachdachbereich.
Druckspannung σ 10 % (bei 10 % Stauchung): ≥ 100 kPa (kN/m2)
Wärmeleitfähigkeit von λ = 0,040 W/(mK)
DAA | Dämmung unterhalb der Abdichtung sowie Außendämmung von Dach und Decke, vor Witterung geschützt |
dm | Mittlere Druckbelastung |
EPS 035 DAA dm 100 kPa
EPS 035 DAA dm 100 kPa
Druckbelastbare Wärmedämmplatte aus expandiertem Polystyrol (EPS-Hartschaum) mit einem umlaufendem Stufenfalz zur Vermeidung von Wärmebrücken.
Zum Einsatz im Flachdachbereich.
Druckspannung σ 10 % (bei 10 % Stauchung): ≥ 100 kPa (kN/m2)
Wärmeleitfähigkeit von λ = 0,035 W/(mK)
DAA | Dämmung unterhalb der Abdichtung sowie Außendämmung von Dach und Decke, vor Witterung geschützt |
dm | Mittlere Druckbelastung |

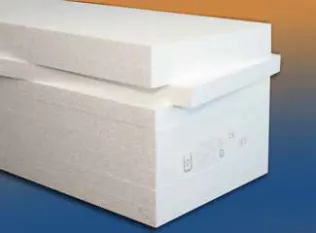

EPS 035 DAA dh 150 kPa
EPS 035 DAA dh 150 kPa
Druckbelastbare Wärmedämmplatte aus expandiertem Polystyrol (EPS-Hartschaum) mit einem umlaufendem Stufenfalz zur Vermeidung von Wärmebrücken.
Zum Einsatz im Flachdachbereich.
Druckspannung σ 10 % (bei 10 % Stauchung): ≥ 150 kPa (kN/m2)
Wärmeleitfähigkeit von λ = 0,035 W/(mK)
DAA | Dämmung unterhalb der Abdichtung sowie Außendämmung von Dach und Decke, vor Witterung geschützt |
dm | Mittlere Druckbelastung |
EPS 035 DAA ds 200 kPa
EPS 035 DAA ds 200 kPa
Druckbelastbare Wärmedämmplatte aus expandiertem Polystyrol (EPS-Hartschaum) mit einem umlaufendem Stufenfalz zur Vermeidung von Wärmebrücken.
Zum Einsatz im Flachdachbereich.
Druckspannung σ 10 % (bei 10 % Stauchung): ≥ 200 kPa (kN/m2)
Wärmeleitfähigkeit von λ = 0,035 W/(mK)
DAA | Dämmung unterhalb der Abdichtung sowie Außendämmung von Dach und Decke, vor Witterung geschützt |
ds | Sehr hohe Druckbelastbarkeit |
Climate 032 DAA dm 100 kPa
Climate 032 DAA dm 100 kPa
Druckbelastbare Wärmedämmplatte aus expandiertem Polystyrol (EPS-Hartschaum).
Zum Einsatz im Flachdachbereich.
Druckspannung σ 10 % (bei 10 % Stauchung): ≥ 100 kPa (kN/m2)
Wärmeleitfähigkeit von λ = 0,032 W/(mK)
DAA | Dämmung unterhalb der Abdichtung sowie Außendämmung von Dach und Decke, vor Witterung geschützt |
dm | mittlere Druckbelastbarkeit |
Climate 032 DAA dh 150 kPa
Climate 032 DAA dh 150 kPa
Druckbelastbare Wärmedämmplatte aus expandiertem Polystyrol (EPS-Hartschaum).
Zum Einsatz im Flachdachbereich.
Druckspannung σ 10 % (bei 10 % Stauchung): ≥ 150 kPa (kN/m2)
Wärmeleitfähigkeit von λ = 0,032 W/(mK)
DAA | Dämmung unterhalb der Abdichtung sowie Außendämmung von Dach und Decke, vor Witterung geschützt |
dh | hohe Druckbelastbarkeit |
Sundolitt® Gefälledachsystem
Das Sundolitt®-Gefälledach-System besteht aus keilförmig geschnittenen Dämmplatten, die neben der Wärmedämmung auch der Wasserableitung dienen. Sundolitt® bietet mit Kehl- und Gratplatten ein variables System für alle Gegebenheiten.

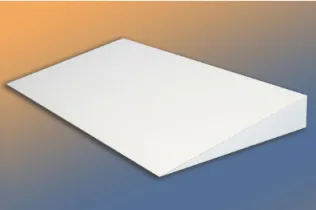

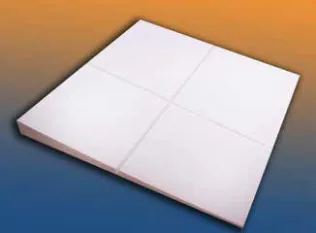

Gefälledach-, Grat- und Kehlplatten
Gefälledach-, Grat- und Kehlplatten
Druckspannung 100 kPa, 150 kPa oder 200 kPa
Wärmeleitfähigkeitsgruppe WLG 040, 035, 032
Anwendungstyp DAA dm, DAA dh, DAA ds nach DIN 4108-10
Baustoffklasse: Euroklasse E nach DIN EN 13501-1
Kennzeichnung der Platten aktuellen Richtlinien
Bauaufsichtliche Zulassung Z-23.15-1448 mit Fremdüberwachung
Eigenüberwachung nach DIN EN 13163
Format: 1000 mm x 1000 mm
Sundolitt Whiteboard Film - Gefälledämmung für kluge Köpfe

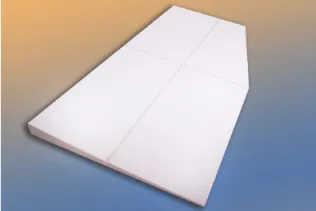

Kontergefälleplatten
Kontergefälleplatten
Druckspannung 100 kPa
Wärmeleitfähigkeitsgruppe WLG 040
Anwendungstyp DAA dm nach DIN 4108-10
Baustoffklasse: Euroklasse E nach DIN EN 13501-1
Kennzeichnung der Platten nach aktuellen Richtlinien
Bauaufsichtliche Zulassung Z-23.15-1448 mit Fremdüberwachung
Eigenüberwachung nach DIN EN 13163
Format: 1000 mm x 500 mm
- weitere Abmessungen und Druckfestigkeiten auf Anfrage
Dachreiter
Dachreiter
Punktförmige Dachentwässerung innerhalb vorhandener Rinnen.
Druckspannung 100 kPa
Wärmeleitfähigkeitsgruppe WLG 040
Anwendungstyp DAA dm nach DIN 4108-10
Baustoffklasse: Euroklasse E nach DIN EN 13501-1
Kennzeichnung der Platten nach aktuellen Richtlinien
Bauaufsichtliche Zulassung Z-23.15-1448 mit Fremdüberwachung
Eigenüberwachung nach DIN EN 13163
Plattenmaße: 1200 mm x 600 mm
- weitere Abmessungen und Druckfestigkeiten auf Anfrage
Produktdatenblätter
EPS-Güteschutztypen
Auszug aus DIN 4108, Teil 10, Tabelle: Anwendungsgebiete von Wärmedämmungen
Dach
Dach
Kurzzeichen | Anwendungsbeispiele |
DAD | Außendämmung von Dach oder Decke, vor Bewitterung geschüttz, Dämmung unter Deckungen |
DZ | Zwischensparrendämmung, zweischaliges Dach, nicht begehbare, aber zugängliche oberste Geschossdecken |
DI | Innendämmung der Decke (unterseitig) oder des Daches, Dämmung unter den Sparren/Tragkonstruktion abgehängte Decken usw. |
Decke
Decke
Kurzzeichen | Anwendungsbeispiele |
DES | Innendämmung der Decke oder Bodenplatte (oberseitig) unter Estrich mit Schallschutzanforderungen |
DEO | Innendämmung der Decke oder Bodenplatte (oberseitig) unter Estrich ohne Schallschutzanforderungen |
Wand
Wand
Kurzzeichen | Anwendungsbeispiele |
WAB | Außendämmung der Wand hinter Verkleidung |
WAP | Außendämmung der Wand unter Putz |
WZ | Dämmung von zweischaligen Wänden, Kerndämmung |
WI | Innendämmung der Wand |
Decke
Decke
Kurzzeichen | Anwendungsbeispiele |
DAA | Außendämmung von Dach oder Decke, vor Bewitterung geschützt, Dämmung unter Abdichtungen |
Perimeter
Kurzzeichen | Beschreibung | Beispiele |
dm | Mittlere Druckbelastbarkeit | Nicht genutztes Dach mit Abdichtung |
dh | Hohe Druckbelastbarkeit | Genutzte Dachflächen, Terrassen |
ds | Sehr hohe Druckbelastbarkeit | Industrieböden, Parkdecks |
dx | Extrem hohe Druckbelastbarkeit | Hoch belastete Industrieböden, Parkdecks |
sm | mittlere Zusammendrückbarkeit | schwimmender Estrich, Haustrennwände |
sg | Geringe Zusammendrückbarkeit | schwimmender Estrich, Haustrennwände |
r | Wärmedurchlasswiderstand | m2 x K/W |
n | Wärmedurchgangskoeffizient | W/m2 x K |
- 1)
- Differenzierungen von bestimmten Produkteigenschaften
