Systeme für sichtbar befestigte Bekleidungen
Eigenschaften der SYSTEA Unterkonstruktionssysteme
Systea Fassadensysteme bieten eine breite Auswahl an Wandhaltern, Profilen und Verbindungselementen, die sich perfekt an die spezifischen Anforderungen eines Gebäudes anpassen lassen. Dies ermöglicht eine Vielzahl von Unterkonstruktionsvarianten, die unterschiedlichsten Bedürfnissen gerecht werden. Dadurch haben Architekten und Planer unbegrenzte Gestaltungsmöglichkeiten.
Die verwendeten Materialien wie Aluminium und rostfreier Stahl sind korrosionsbeständig, besonders langlebig und vollständig wiederverwendbar.
Systea Unterkonstruktionssysteme bestehen aus Haltern, Profilen und Klammern aus Aluminium und Edelstahl, die in der Euroklasse A1 als „nicht brennbar“ eingestuft sind.
Alle Systeme sind in unterschiedlichen Tiefen einstellbar und tragen den unterschiedlichen Materialien Rechnung, in dem Längenänderungen aufgenommen werden können.
Eine Auswahl an T- und Winkel- sowie Hutprofilen ermöglichen viele Standardlösungen und Individuallösungen zur Befestigung.
Arten der Befestigungskonstruktion:
Befestigungen in Holz werden mit dem System ALHO
Für die Niet- / Schraubbefestigung: Systeme ALWI-S, ALKAPO
Für die Klammerbefestigung: System UKLA
ALWI-S

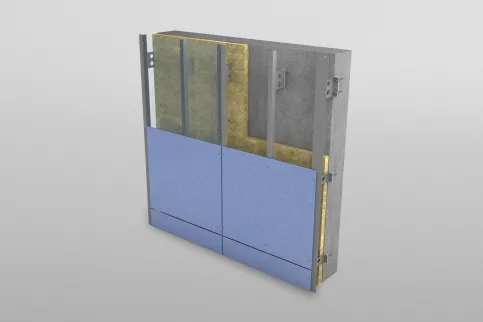

ALWI S mit ebenen Fassadentafeln
Profilsystem für die sichtbare Befestigung großformatiger Fassadentafeln
Ein auf ALWI-S basierendes Unterkonstruktionssystem setzt sich zusammen aus vertikalen L- und T-Aluminium-Tragprofilen, Wandhaltern und optionalem Zubehör. Die Wandhalter sind – je nach thermischer Anforderung – aus Aluminium oder Edelstahl. (Edelstahlhalter zertifiziert vom Passivhaus Institut, Darmstadt)
Die Bekleidungselemente werden sichtbar mit Schrauben oder Nieten auf den Tragprofilen befestigt.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Wandhalter sind optional mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht.
Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
Tragprofile
Aluminium-T-Profile
T 40/70, T 100/50, T 110/45, T 110/70, T 120/50, T 160/50
Aluminium-L-Profile
L 40/50, L 42/50, L 4/60, L 45/45, L 70/50
Ausladung bis 480 mm
Profile für Fassadentafeln aus Aluminium-Verbundmaterial
Aluminium-Eco-Clad-Profil:
120/50
Aluminium-Hutprofil
34 / 31 / 37,5 / 31 / 34
Downloads: Komplettsatz Zeichnungen ALWI-S

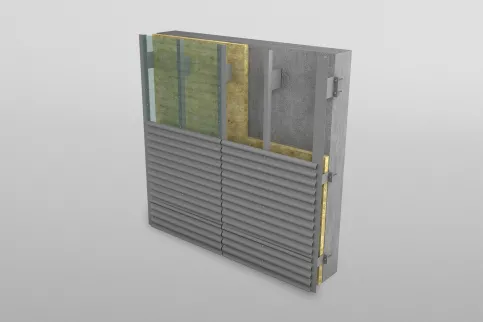

ALWI-S-W mit waagerecht verlegten Aluminium-Wellprofiltafeln

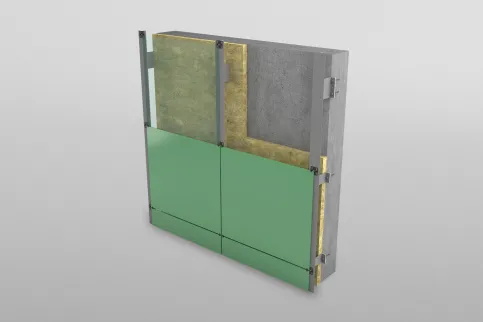

ALWI-S Ecoclad mit ebenen Fassadentafeln
ALKAPO

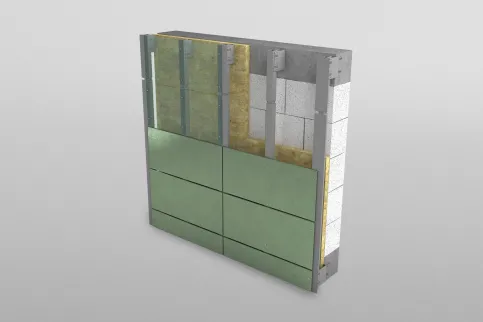

ALKAPO mit sichtbarer Befestigung
Profilsystem mit geschosshoher Überspannung zur sichtbaren Befestigung großformatiger Fassadentafeln
Die Unterkonstruktion ALKAPO ist eine Erweiterung des Systems ALWI und ist generell auch hiermit vergleichbar. Sie bietet durch den Einsatz von kastenförmigen Tragprofilen eine wesentlich höhere Tragfähigkeit und findet dann Anwendung, wenn eine Verankerung nur in den jeweiligen Geschossdecken erfolgen kann.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Je nach statischen Erfordernissen kann zwischen ALKAPO 275 und ALKAPO 350 gewählt werden.
Der statische Nachweis erfolgt objektbezogen durch den Hersteller.
Ausladung bis 480 mm.
Tragprofile
ALKAPO 275 bzw. 350 Mittelunterstützung
ALKAPO 275 bzw. 350 Stoßprofil
Download: Komplettsatz Zeichnungen ALKAPO
ALHO

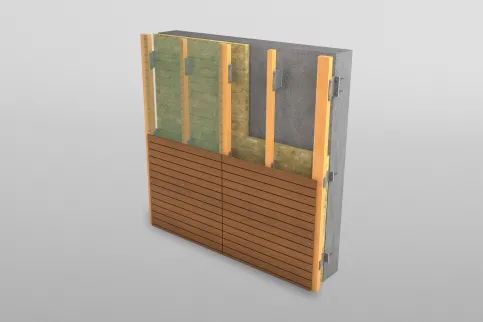

ALHO mit sichtbarer Befestigung
Profilsystem für die sichtbare Befestigung groß- und kleinformatiger Fassadenplatten z.B. Faserzement, Aluminiumverbundplatten, HPL oder Hölzer
ALHO setzt sich zusammen aus vertikalen Holzadaptern, Wandhaltern und optionalem Zubehör. Die Holzadapter nehmen die vertikalen Hölzer auf, auf denen die Bekleidung oder Konterlattung (Sekundärkonstruktion) befestigt wird.
Die Holzadapter werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern.
Pro Tragprofil wird ein Festpunkt angeordnet. Die Wandhalter sind wahlweise mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht.
Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
Tragprofile
Zur Aufnahme von Hölzern in Breite 50, 60 und 100 mm
U-Halter: ALHO 50, ALHO 60, ALHO 100
Downloads: Komplettsatz Zeichnungen ALHO
UKLA

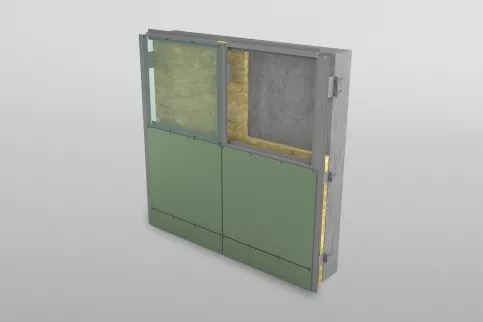

UKLA mit Klammer für keramische Fassadenplatten
Profilsystem zur sichtbaren Befestigung groß- und kleinformatiger Fassadentafeln
Sie setzt sich zusammen aus vertikalen Tragprofilen, Wandhaltern und Zubehör. Die Tragprofile nehmen die Bekleidungselemente mit Halteklammern auf. Die Anordnung der Tragprofile erfolgt so, dass sie sich hinter jeder senkrechten Plattenfuge befinden. Sie werden mit Nieten oder Schrauben mit den Wandböcken verbunden.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Die Wandhalter sind wahlweise mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht. Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Der statische Nachweis erfolgt objektbezogen durch den Hersteller.
Ausladung bis 480 mm.
Tragprofile
T-Profile T 65/50, T 80/50
Downloads: Komplettsatz Zeichnungen UKLA
Beta Universal II

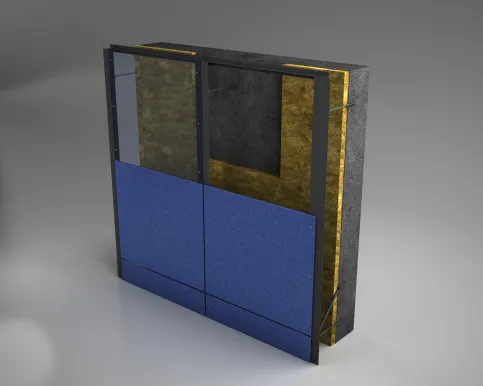

BETA Universal II mit UBE DUO für sichtbare Befestigung
Wärmebrückenfreie Unterkonstruktion für die Montage großformatiger Fassadenplatten mit sichtbarer und verdeckter Befestigung
Beta Universal II setzt sich zusammen aus Edelstahlstäben, welche bis zu 30 mm justierbar sind. Die Festpunkte bestehen aus horizontalen und schrägen Edelstahlstäben, die die horizontalen und vertikalen Lasten aufnehmen. Die Gleitpunkte bestehen aus horizontalen Stäben und nehmen nur horizontale Lasten auf.
Die Tragprofile sind vorkonfektioniert und gebohrt und in verschiedenen Konstruktionsbreiten erhältlich.
BETA Universal II ist für alle Bekleidungswerkstoffe und für sichtbare als auch verdeckte Befestigung geeignet.
Vertikale Aluminium-Tragprofile
Beta T 60/40
Beta T 100/40
Beta T 120/40
Horizontales Aluminium-Profil
Beta T-Profil 58/35 gelocht
Horizontale Edelstahlstäbe
Horizontalstab A4 BU 2 „H“
Schrägstab A4 BU 2 „S“
Querstab A4 BU 2 „Z“
