Systeme für verdeckt befestigte Bekleidungen
Eigenschaften der SYSTEA Unterkonstruktionssysteme
Systea Fassadensysteme bieten eine breite Auswahl an Wandhaltern, Profilen und Verbindungselementen, die sich perfekt an die spezifischen Anforderungen eines Gebäudes anpassen lassen. Dies ermöglicht eine Vielzahl von Unterkonstruktionsvarianten, die unterschiedlichsten Bedürfnissen gerecht werden. Dadurch haben Architekten und Planer unbegrenzte Gestaltungsmöglichkeiten.
Edelstahl-Wandhalter mit geringer Wärmeleitfähigkeit und thermische Trennelemente sorgen für wärmebrückenfreie Konstruktionen. Diese erfüllen höchste Standards für energieeffiziente Fassaden, bis hin zum Passivhausstandard.
Die verwendeten Materialien wie Aluminium und rostfreier Stahl sind korrosionsbeständig, besonders langlebig und vollständig wiederverwendbar.
Systea Unterkonstruktionssysteme bestehen aus Haltern, Profilen und Klammern aus Aluminium und Edelstahl, die in der Euroklasse A1 als „nicht brennbar“ eingestuft sind.
Alle Systeme sind für alle Materialen einsetzbar. Mit diesen Unterkonstruktionen können alle Schichtstoffplatten (HPL), Faserzementplatten (Equitone), Keramik (Buchtal), Feinsteinzeug, Natursteine, Glas und Bleche befestigt werden.
Es gibt mehrere Arten der verdeckten Befestigung, das Kleben, die verdeckte mechanische Befestigung auf der Rückseite, in der Plattennut oder mit eingenieteten Systemschienen.

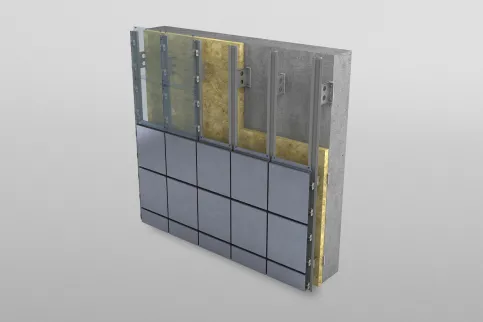

ALWI-V
ALWI-V mit Klebebefestigung
Profilsystem für die verdeckte Befestigung von Sidings oder großformatigen Fassadentafeln
Ein auf ALWI-V basierendes Unterkonstruktionssystem setzt sich zusammen aus vertikalen L- und T-Aluminium-Tragprofilen, Wandhaltern und optionalem Zubehör. Die Wandhalter sind – je nach thermischer Anforderung – aus Aluminium oder Edelstahl. (Edelstahlhalter zertifiziert vom Passivhaus Institut, Darmstadt)
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Zur einfacheren Verarbeitung sind die Wandhalter optional mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht.
Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
Tragprofile
T-Profile für einen senkrechten Plattenstoß: T 40/55, T 40/70, T 65/50, T80/50, T 110/45, T 110/70
L-Winkel 40/50, 42/50, 42/60, 45/45 bzw. 70/50
Downloads: Komplettsatz-Zeichnungen ALWI-V

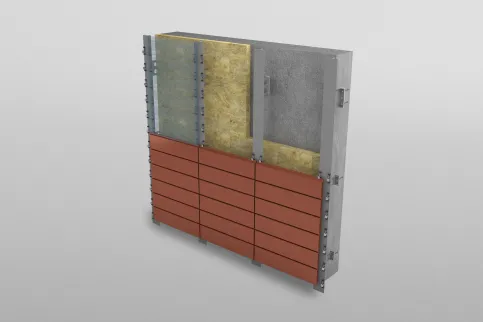

TC110

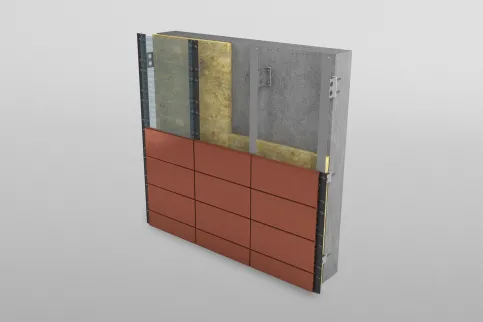

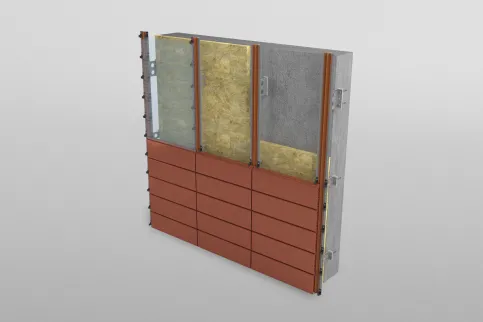

TC110-A für Argeton Fassadenplatten
Unterkonstruktion für die verdeckte Montage von Argeton Fassadenplatten, Moeding Ziegelplatten oder NBK Terrakottaplatten mit Klammerbefestigung
Ein auf TC110 basierendes Unterkonstruktionssystem setzt sich zusammen aus vertikalen L- und T-Aluminium-Tragprofilen, Wandhaltern und optionalem Zubehör.
Die Bekleidungselemente werden mit Klammern oder einer Systemschiene und deren Klammern auf den Tragprofilen befestigt.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Die Wandhalter sind wahlweise mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht.
Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.

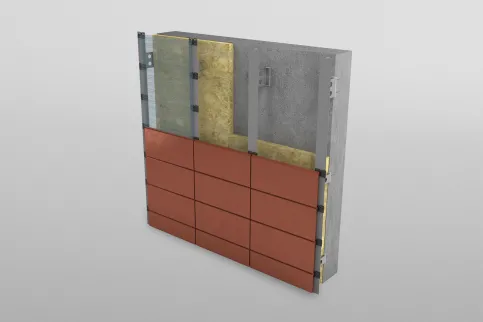

TC110-M für Moeding Ziegelplatten
TC110-N für NBK Terrakottaplatten
Tragprofile
Argeton Profile: T 80/50, T 110/45, T 110/50, L 42/50
Moeding Profile: T 40/55, T 65/50, T 80/50, T 110/45, T 160/50, L 42/50, L 45/45
NBK Profile: T 110/45, T 160/50
Systemzubehör für NBK
NBK Terrart ® Light 24
NBK Terrart ® Light 28
NBK Terrart ® Mid
NBK Terrart ® Large
Downloads: Komplettsatz-Zeichnungen TC110 für Argeton
Downloads: Komplettsatz-Zeichnungen TC110 für Moeding
Downloads: Komplettsatz-Zeichnungen TC110 für NBK

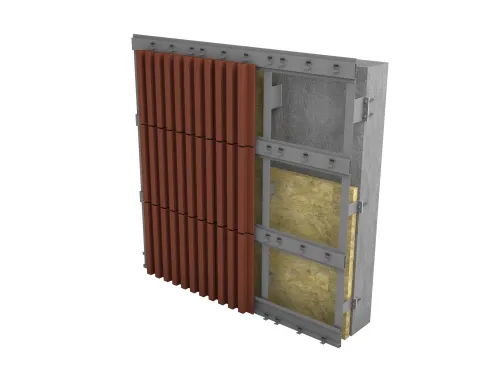

TC110-H

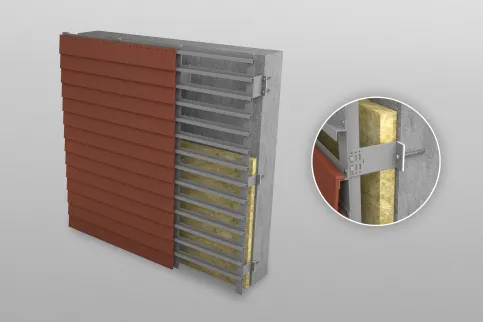

TC110-H-N für ABC-NORDIC Ziegelplatten
Profilsystem für die verdeckte Befestigung von Ziegelplatten verschiedener Hersteller mit horizontalen Schienen
Das TC110-H Profilsystem besteht aus vertikalen L- und T-Aluminium-Tragprofilen, Wandhaltern und optionalem Zubehör. Die Wandhalter sind aus Aluminium oder Edelstahl – je nach thermischer Anforderung. In Verbindung mit Edelstahl-Wandhaltern ist eine wärmebrückenfreie Konstruktion möglich. Zur Minimierung von Wärmebrücken stehen zudem Thermostop-Elemente als thermische Trennung zur Verfügung. Die Edelstahlhalter sind vom Institut Passivhaus, Darmstadt zertifiziert.
Die Bekleidungselemente werden mit einer auf den Hersteller angepassten Schiene auf den Tragprofilen befestigt.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Zur einfacheren Verarbeitung sind die Wandhalter optional mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht.
Die horizontalen Systemschienen werden entsprechend des Fassadenrasters an die vertikale Unterkonstruktion mittels Schrauben befestigt.
Ausladung bis 480 mm
Das TC110-H Profilsystem ist u. a. geeignet für Bekleidungsmaterialien von ABC-NORDIC, Ceramica Mayor, Fjeld Panel, Petersen Cover und VERTICO.

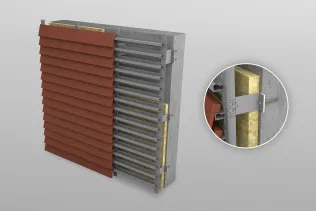

TC110-H-V für VERTICO Ziegelplatten

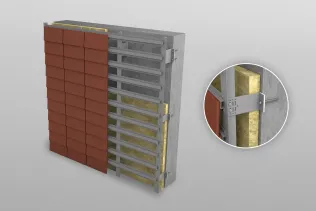

TC110-H-PC für Petersen Cover™ Ziegelplatten
TC110-H-FP für Fjeld Panel Ziegelplatten
Tragprofile
T-Profile: T 65/50, T 80/50, T 100/50
L-Profile: L 42/50
Aluminium-Hut-Profile
TCH-S
TCH-M
PC-Profil 170 und PC-Profil (für Petersen Cover)
30/15/100/15/30
TC110-V

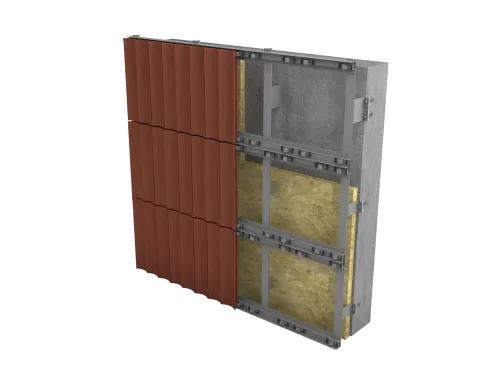

TC110-V mit Horizontalklammern
Das TC110-V Unterkonstruktionssystem besteht aus vertikalen L- und T-Aluminium-Profilen und speziellen horizontalen Hutprofilen, Wandhaltern und optionalem Zubehör. Je nach thermischer Anforderung sind die Wandhalter aus Aluminium oder Edelstahl.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern.
Pro Tragprofil wird ein Festpunkt angeordnet.
Um Wärmebrücken zu minimieren, stehen Thermostop-Elemente als thermische Trennung zur Verfügung.
Ausladung bis 480 mm.
TC110-V mit Vertikalklammern
Tragprofile
T-Profile: T 40/70, T 65/50, T 100/50, T 110/70, T 120/50
Z-Profile: 30/15/50
Systemzubehör
Z-Profil ABC (für ABC-Nordic)
Hutprofil FP ( für Fjeld Panel)
PC-Profil

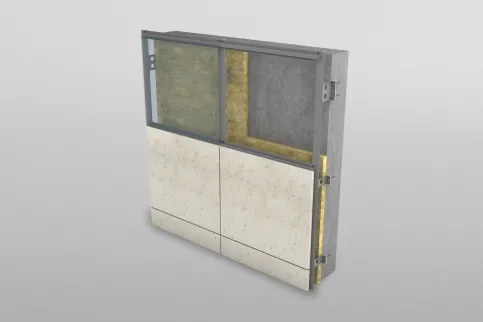

UBE

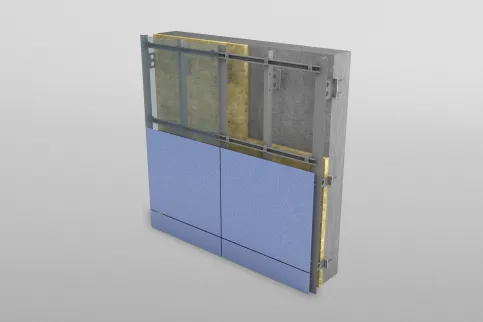

UBE DUO
Unterkonstruktion für die Montage von großformatigen Fassadenplatten und Natursteinplatten mit rückseitiger, verdeckter Befestigung
UBE setzt sich zusammen aus vertikalen T-Aluminium-Tragprofilen, Wandhaltern, optionalem Zubehör und horizontalen Tragschienen, die im Abstand des Bekleidungsrasters angeordnet werden Bei Gebäuden, deren Außenwände nicht als Verankerungsgrund geeignet sind, kann problemlos die Unterkonstruktion ALKAPO eingesetzt werden.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Die Einhängung der Fassadenplatten erfolgt mittels Agraffen, die mit Spezialdübeln oder Hinterschnittniet und Anker auf der Rückseite der Platte befestigt werden. Über eine Stellschraube erfolgt die Höhenjustierung der Platte.
Die Wandhalter optional mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht. Zur Minimierung von Wärmebrücken stehen Thermostop-Elemente als thermische Trennung zur Verfügung.
UBE NG
Varianten
UBE DUO: für HPL, Keramik, Feinsteinzeig, Faserbetonplatten, Photovoltaik- Module, solarthermisch aktivierte Paneele, Naturstein und Glas
UBE Tergo: für Faserzementtafeln
UBE NG: für Photovoltaik-Module und solarthermisch aktivierte Paneele, für große und/oder besonders schwere Fassadenbekleidungen
UBE Naturstein: für Naturstein
Tragprofile der Basis-UK
T-Profile: T 40/55, T 40/70, T 65/50, T 80/50, T 110/70
Aluminium-Agraffen
Typ I, II, III für UBE DUO
Typ I, II, III für UBE Tergo
Typ I, II, III für UBE NG
Typ I, II, III für Naturstein
Downloads: Komplettsatz-Zeichnungen UBE

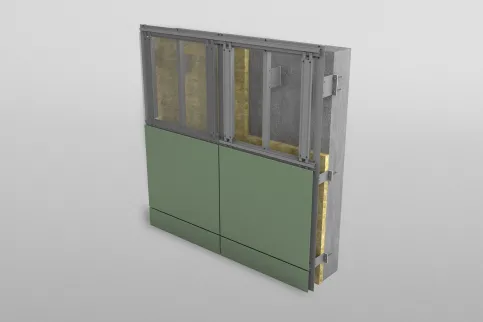

UBEKA
UBEKA für Fassadenplatten
Unterkonstruktion für die verdeckte Befestigung großformatiger Fassadenplatten und faserverstärkte Harz-Komposit-Platten sowie Glas
Das Unterkonstruktionssystem UBEKA besteht aus vertikalen Aluminium-T-Tragprofilen, Wandhaltern, optionalem Zubehör, horizontalen Laschenprofilen, die im Abstand des Bekleidungsrasters angeordnet werden, und vertikalen Plattentragprofilen.
Die Montage und das Auswechseln einzelner Platten funktionieren problemlos, ohne die Lage der benachbarten Platten zu verändern. Nachträgliche Justierung kann durch die Plattenfuge erfolgen.
Bei Gebäuden, deren Außenwände nicht als Verankerungsgrund geeignet sind, kann als Basisprofilsystem ALKAPO eingesetzt werden
Je Bekleidungselement werden mindestens zwei vertikale Plattentragprofile benötigt. Die Wandhalter sind optional mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht.
Zur Minimierung von Wärmebrücken stehen Thermostop-Elemente als thermische Trennung zur Verfügung.
Ausladung bis 480 mm
Tragprofile der Basis-UK
T-Profile: T 40/55, T 40/70, T 65/50, T 80/50, T 110/45, T 110/70
individuelle Tragprofile möglich
Aluminium-Systemprofile
Laschenprofil 99,5
Laschenprofil 70
Laschenprofil 46
Basisprofil 89,2
Supportprofil 61
Systemzubehör
Laschen 25 / 8-100 Typ 1F, 2, 2R
Downloads: Komplettsatz-Zeichnungen UBEKA
Weitere verdeckte Unterkonstruktionen
ALWI-V-B für Agrob Buchtal KeraTwin® K20

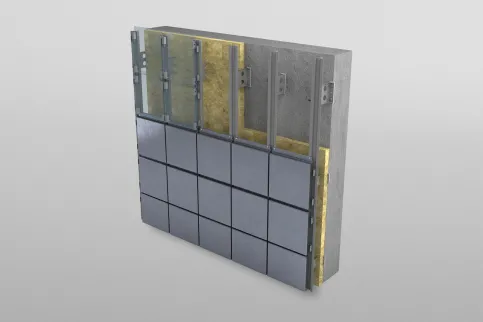

ALWI-V-B mit Klammern
Unterkonstruktion für die Montage von Buchtal KeraTwin® K20 Fassadenplatten
ALWI für Buchtal KeraTwin K20 setzt sich zusammen aus vertikalen Tragprofilen, Wandhaltern und optionalem Zubehör. Die Bekleidungselemente werden mit Klammern oder einer Systemschiene auf den Tragprofilen befestigt. Die Tragprofile werden mit Nieten oder Schrauben mit den Wandböcken verbunden.
Die Gleitpunkte nehmen nur horizontale Lasten (Wind) auf. Die Festpunkte nehmen horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Die Wandhalter sind wahlweise mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht.
Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
ALWI-V-B mit Systemschienen
Tragprofile
T 40/70, T 65/50, T 80/50, T 100/50
Downloads: Komplettsatz-Zeichnungen ALWI-V-B

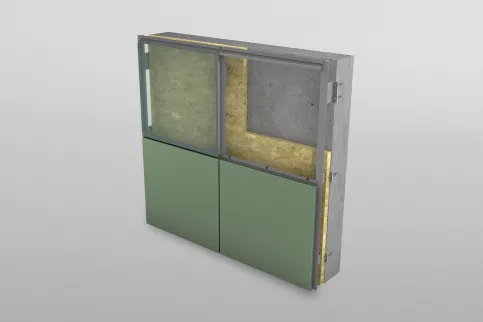

KH 35 / SZ 20 / CS20
KH 35 / SZ 20 / CS20
Unterkonstruktion für die verdeckte Befestigung von Kassetten aus Metall und Aluminiumverbundplatten in horizontaler Ausrichtung
SYSTEA® KH 35 / SZ 20 / CS20 setzt sich zusammen aus vertikalen T- oder Hutprofilen, horizontalen Systemschienen, U- oder L-förmigen Wandhaltern.
Die horizontalen Systemschienen werden in den Kassetten am oberen und unteren Rand mittels Niet vormontiert. Im Stecksystem werden dann bauseitig die Kassetten mit Kassettenclips montiert. Hierbei sind verschiedene horizontale Fugenbreiten möglich.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet. Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
Systemprofile
S-Profil
Z-Profil
Start-Profil
Fensterbank-Anschluss-Profil
Kunststoff-Clip
Aluminium-T-Profile
T 40/70, T 65/50, T 80/50
Aluminium-Hutprofile
30 / 50 / 50 / 50 / 30 (Profil-Nr. 781)“
40 / 50 / 50 / 50 / 40 (Flanschstärke 3 mm)
Downloads: Komplettsatz-Zeichnungen KH35 / SZ20 / CS20
KU 35 NVA / VA
KU 35 NVA
Unterkonstruktion für die verdeckte Befestigung von Kassetten aus Metall und Aluminiumverbundplatten in vertikaler Ausrichtung
Ein auf KU35 NVA/VA basierendes Unterkonstruktionssystem setzt sich zusammen aus vertikalen T- oder Hutprofilen, Wandhaltern und optionalem Zubehör.
Das Tragprofil ist so geformt, dass es eine Führungsschiene für die Aufnahme eines Schiebers mit / ohne Bolzen verfügt, der erst nach Montage der Kassette endgültig fixiert wird.
Die genaue Lage des Bolzens / Einhängung kann noch auf der Baustelle während der Kassettenmontage festgelegt werden. Damit entfällt ein mühseliges Ausrichten der Tragprofile.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wird ein Festpunkt angeordnet.
Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
KU 35 VA
Tragprofile
T–Profile:T 90/60 (Profil-Nr. 782-T)
Hutprofile: 22 / 60 / 50 / 60 / 22 (Profil-Nr. 782)
Schieber und Einhängung
Schieber mit Bolzen (Aluminium)
Schieber ohne Bolzen (Aluminium)
QR-Einhängung
Downloads: Komplettsatz-Zeichnungen KU 35 NVA / VA

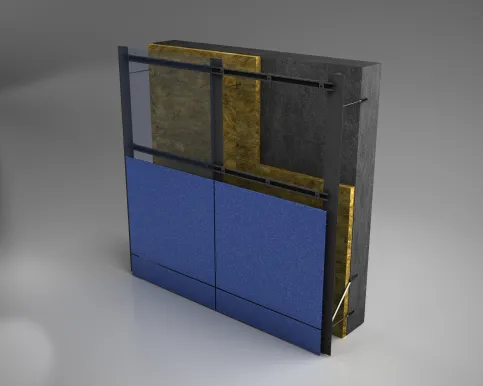

BETA Universal II
Beta Universal II für verdeckte Befestigung
Wärmebrückenfreie Unterkonstruktionssystem für die Montage großformatiger Fassadenplatten mit verdeckter Befestigung
Beta Universal II setzt sich zusammen aus Edelstahlstäben, welche bis zu 30 mm justierbar sind. Die Festpunkte bestehen aus horizontalen und schrägen Edelstahlstäben, die die horizontalen und vertikalen Lasten aufnehmen. Die Gleitpunkte bestehen aus horizontalen Stäben und nehmen nur horizontale Lasten auf.
Die Tragprofile sind vorkonfektioniert und gebohrt und in verschiedenen Konstruktionsbreiten erhältlich.
Horizontale Aussteifungen erfolgen über gelochte Lüftungsprofile.
BETA Universal II ist für alle Bekleidungswerkstoffe und für sichtbare als auch verdeckte Befestigung geeignet.
Ausladung bis 600 mm.
Vertikale Aluminium-Tragprofile
Beta T 60/40
Beta T 100/40
Beta T 12/40
Horizontales Aluminium-Profil
Beta T-Profil 58/35 gelocht
Horizontale Edelstahlstäbe
Horizontalstab A4 BU 2 „H“
Schrägstab A4 BU 2 „S“
Querstab A4 BU 2 „Z“
NASTO-N

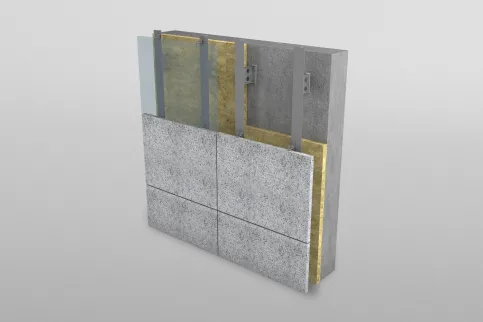

NASTO-N
Unterkonstruktion für die verdeckte Befestigung von Natursteinplatten mittels eingefräster Nut
Ein auf NASTO-N basierendes Unterkonstruktionssystem setzt sich zusammen aus vertikalen L- und T-Aluminium-Tragprofilen, Wandhaltern und optionalem Zubehör. Die Bekleidungselemente benötigen eine Nut am oberen und unteren Plattenrand.
Die Konstruktion ist besonders für Plattenformate bis 1500 mm Höhe geeignet. Vorteile ergeben sich dank horizontalem Tragprofil vor allen Dingen bei der Verlegung im Verband, da die Bekleidung mühelos auf den Tragprofilen versetzt angeordnet werden kann.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandböcken verbunden. Die Wandböcke werden als Gleit- und Festpunkte ausgebildet. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Die Gleitpunkte nehmen nur horizontale Lasten (Wind) auf. Die Festpunkte nehmen horizontale und vertikale Lasten (Eigengewicht) auf. Pro Tragprofil wir ein Festpunkt angeordnet.
Zur einfacheren Verarbeitung sind die Wandhalter optional mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht. Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
Tragprofile
T 40/55, T 40/70, T 65/50, T 80/50, T 110/45, T 110/70
Start-/Endprofil
Mittelprofil
Downloads: Komplettsatz-Zeichnungen NASTO-N
NASTO-D
NASTO-D
Unterkonstruktion für die verdeckte Befestigung von Natursteinplatten mittels Dornlagerung
Ein auf NASTO-D basierendes Unterkonstruktionssystem setzt sich zusammen aus vertikalen T-Aluminium-Tragprofilen, Wandhaltern und optionalem Zubehör.
Durch die Kombination von Dornhaltenr mit einer Unterkonstruktion reduziert man den Bohraufwand in der Gebäudestruktur und kann große Lasten im Passivhausstandard mit hohen Dämmstoffdicken realisieren.
Die Tragprofile werden mit Nieten oder Schrauben mit den Wandhaltern verbunden. Hierbei nehmen Gleitpunkte horizontale Lasten (Wind) und Festpunkte horizontale und vertikale Lasten (Eigengewicht) auf. In den Gleitpunkten erfolgt eine zwängungsfreie Montage in senkrechten Langlöchern. Pro Tragprofil wir ein Festpunkt angeordnet.
Zur einfacheren Verarbeitung sind die Wandhalter optional mit einer Montagehilfe ausgerüstet, die ein Fixieren und Halten des Tragprofils ermöglicht. Zur Minimierung der Wärmebrücken werden Thermostop-Elemente als thermische Trennung angeboten.
Ausladung bis 480 mm.
Tragprofile
T 40/55, T 40/70, T 65/50, T 80/50, T 110/70
Dornhalter 8
Dornhalter 10
Downloads: Komplettsatz-Zeichnungen NASTO-D
