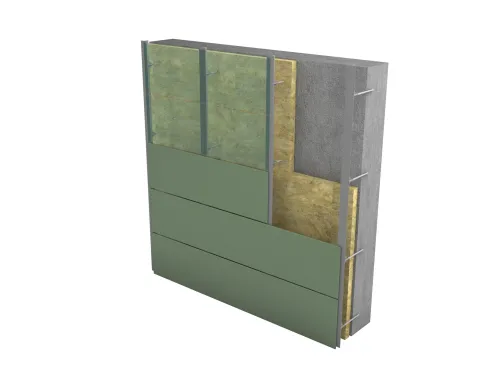

Wärmebrückenfreie Unterkonstruktion
Systea Fassadensysteme bieten eine breite Auswahl an Wandhaltern, Profilen und Verbindungselementen, die sich perfekt an die spezifischen Anforderungen eines Gebäudes anpassen lassen. Dies ermöglicht eine Vielzahl von Unterkonstruktionsvarianten, die unterschiedlichsten Bedürfnissen gerecht werden. Dadurch haben Architekten und Planer unbegrenzte Gestaltungsmöglichkeiten.
Edelstahl-Wandhalter mit geringer Wärmeleitfähigkeit und thermische Trennelemente sorgen für wärmebrückenfreie Konstruktionen. Diese erfüllen höchste Standards für energieeffiziente Fassaden, bis hin zum Passivhausstandard.
Die verwendeten Materialien wie Aluminium und rostfreier Stahl sind korrosionsbeständig, besonders langlebig und vollständig wiederverwendbar.
Systea Unterkonstruktionssysteme bestehen aus Haltern, Profilen und Klammern aus Aluminium und Edelstahl, die in der Euroklasse A1 als „nicht brennbar“ eingestuft sind.
Beta Universal II

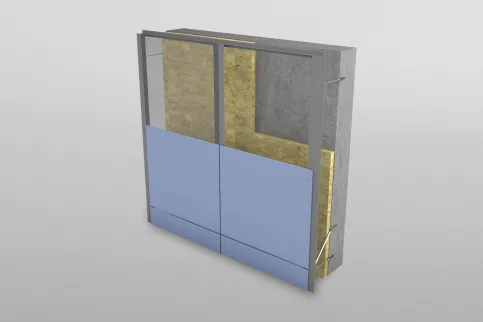

Beta Universal II für sichtbare Befestigung
Wärmebrückenfreie Unterkonstruktion für die Montage großformatiger Fassadenplatten mit sichtbarer und verdeckter Befestigung
Das System Beta Universal ist ein Unterkonstruktions-Stabwerksystem aus Edelstahl, welches den Anforderungen des gesteigerten Wärmeschutzes des Passivhauses entspricht. Durch die geringen Aufstandsflächen und der Materialwahl (Edelstahl) entsteht ein sehr geringer Wärmestrom. Die Konstruktion ermöglicht außerdem noch größere Lastableitungen und Spannweiten für die Profile.
Beta Universal II setzt sich zusammen aus Edelstahlstäben, welche bis zu 30 mm justierbar sind. Die Festpunkte bestehen aus horizontalen und schrägen Edelstahlstäben, die die horizontalen und vertikalen Lasten aufnehmen. Die Gleitpunkte bestehen aus horizontalen Stäben und nehmen nur horizontale Lasten auf.
Die Tragprofile sind vorkonfektioniert und gebohrt und in verschiedenen Konstruktionsbreiten erhältlich.
Horizontale Aussteifungen erfolgen über gelochte Lüftungsprofile.
BETA Universal II ist für alle Bekleidungswerkstoffe und für sichtbare als auch verdeckte Befestigung geeignet.
Ausladung bis 600 mm.
Zertfiziert vom Passivhaus Institut Darmstadt.

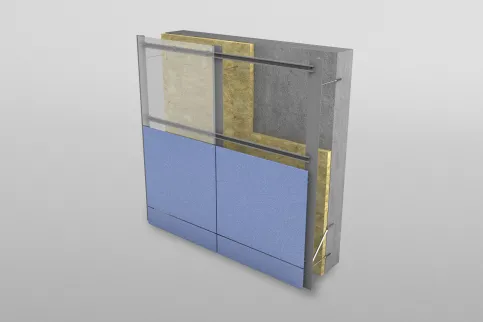

Beta Universal II für verdeckte Befestigung
Vertikale Aluminium-Tragprofile
Beta T 60/40
Beta T 100/40
Beta T 120/40
Horizontales Aluminium-Profil
Beta T-Profil 58/35 gelocht
Horizontale Edelstahlstäbe
Horizontalstab A4 BU 2 „H“
Schrägstab A4 BU 2 „S“
Querstab A4 BU 2 „Z“
Fassadenanker Schöck Isolink® mit Flügeladapter
Fassadenanker Schöck Isolink® mit Flügeladapter
Wärmebrückenfreie Befestigung mit Edelstahl-Anschlussgewinde für gedämmte und ungedämmte Untergründe
Das System für die vorgehängte hinterlüftete Fassade (VHF) bietet eine wärmebrückenfreie Lösung zur Befestigung auf gedämmten und ungedämmten Untergründen aus Beton oder Mauerwerk. Es besteht aus einem Glasfaserstab und einem Edelstahl-Anschlussgewinde.
Ein Flügeladapter, der am Anschlussgewinde montiert wird, ermöglicht die Aufnahme aller vertikalen Profile des Programms. Durch die Integration mit anderen Profilsystemen können verschiedene Bekleidungen sowohl sichtbar als auch verdeckt montiert werden.
Das System ist passivhauszertifiziert und zeigt seine Vorteile besonders bei leichten Fassadenbekleidungen sowie bei der Renovierung von Wärmedämmverbundsystemen (WDVS).
Der Schöck Isolink® ist durch das Deutsche Institut für Bautechnik(DIBt) geprüft und zugelassen und erfüllt die Brandschutzanforderungen für Gebäudeklasse 1-5 der Landesbauordnung (LBO).
