Technische Informationen Feuerschutztüren
Für die einflügelige feuerhemmende Konstruktion System Schröders TSN-1 sind hierbei Breitenmaße von 625 bis 1.500 mm und Höhenmaße von 685 bis 3.000 mm möglich. Bei zweiflügeligen Türen und Toren System Schröders TSN-2 betragen die Rohbaumaße für die Breite 1.375 bis 3.000 mm und für die Höhe 1.750 mm bis 3.000 mm.
Für die einflügelige feuerbeständige Konstruktion System Schröders TSN-11 sind hierbei Breitenmaße von 625 bis 1.500 mm und Höhenmaße von 660 bis 3.250 mm möglich. Bei zweiflügeligen feuerbeständigen Türen und Toren System Schröders TSN-12 betragen die Rohbaumaße für die Breite 1.375 bis 3.000 mm und für die Höhe 1.750 mm bis 3.250 mm.
Typ | Zulassungen/ Kenn- zeichnungen | Anzahl Flügel | Maßbereich Breite x Höhe (mm) | Feuer- schutz DIN 4102–51) | Beschuss-hemmung nach DIN EN 1522/1523 | Rauch- schutz DIN 18095 | Einbruch-schutz DIN EN 1627 ff | Schallschutz EN ISO 10140-1 EN ISO 10140-2 EN ISO 717-1 | Luftdichtigkeit Windlast Schlagregen | Druck-/Sogbelastung EN 12211 |
T-30 Feuerschutz mit Zulassung DIBt | 1 | von 625 x 685 bis 1.500 x 3.000 bis 3.430 x 3.165*) | T-30 | FB4 FB6 | RS | RC4 (WK4) RC3 (WK3) RC2 (WK2) RC1 (WK1) | bis Rw (C;Ctr) = 53 dB | Luftdicht bis 4 Windlast bis C5 Regen bis 8A | bis 5.000 Pa | |
T-30 Feuerschutz mit Zulassung DIBt | 2 | von 1.375 x 1.750 bis 3.000 x 3.000 bis 3.700 x 3.200*) | T-30 | - | RS | RC4 (WK4) RC3 (WK3) RC2 (WK2) RC1 (WK1) | bis Rw (C;Ctr) = 48 dB | Luftdicht bis 3 Windlast bis C4 Regen bis 4A | bis 3.800 Pa | |
T-90 Feuerschutz mit Zulassung DIBt | 1 | von 625 x 660 bis 1.500 x 3.250 | T-90 | - | RS | RC4 (WK4) RC3 (WK3) RC2 (WK2) RC1 (WK1) | bis Rw (C;Ctr) = 53 dB | Luftdicht bis 4 Windlast bis C5 Regen bis 8A | bis 5.000 Pa | |
T-90 Feuerschutz mit Zulassung DIBt | 2 | von 1.375 x 1.750 bis 3.000 x 3.250 | T-90 | - | RS | RC4 (WK4) RC3 (WK3) RC2 (WK2) RC1 (WK1) | bis Rw (C;Ctr) = 48 dB | Luftdicht bis 3 Windlast bis C4 Regen bis 4A | bis 3.800 Pa | |
Decken- klappe | T-90 Feuerschutz Deckenklappe mit Zulassung DIBt | 1 | von 500 x 500 bis 1.100 x 1.350 | T-90 | - | RS | RC2 (WK2) RC1 (WK1) | bis Rw (C;Ctr) = 42 dB | Luftdicht bis 4 Windlast bis C5 | bis 5.000 Pa |

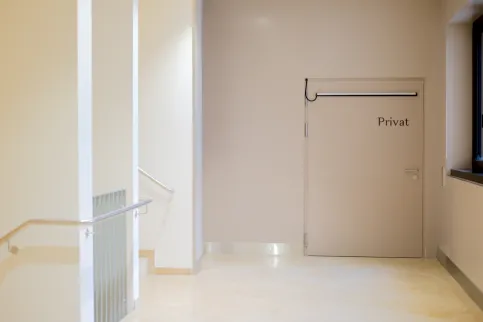

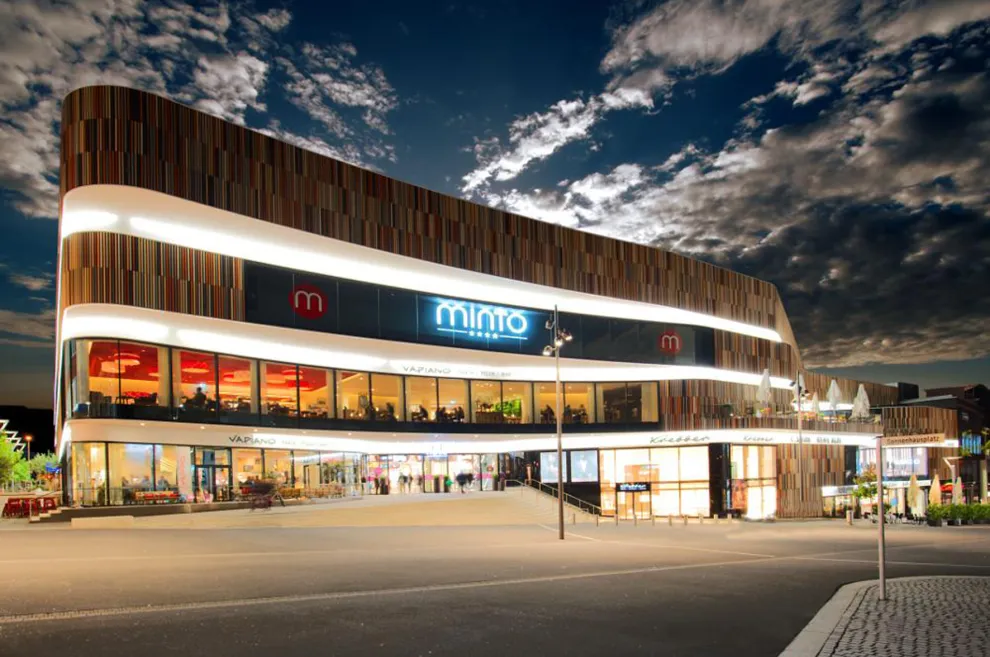

Referenzobjekt Minto in Mönchengladbach

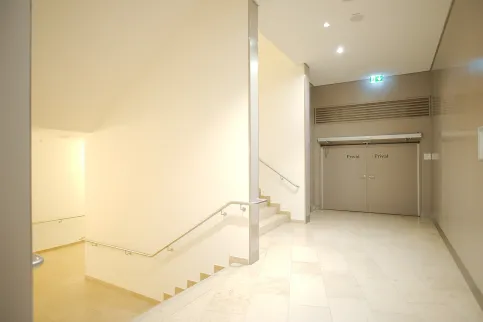

Feuerhemmende und rauchdichte Stahltür T 30-2-RS „System Schröders TSN-2“ Minto Mönchengladbach
Beitrag im Journal Architekten und Planer, Ausgabe März 2017

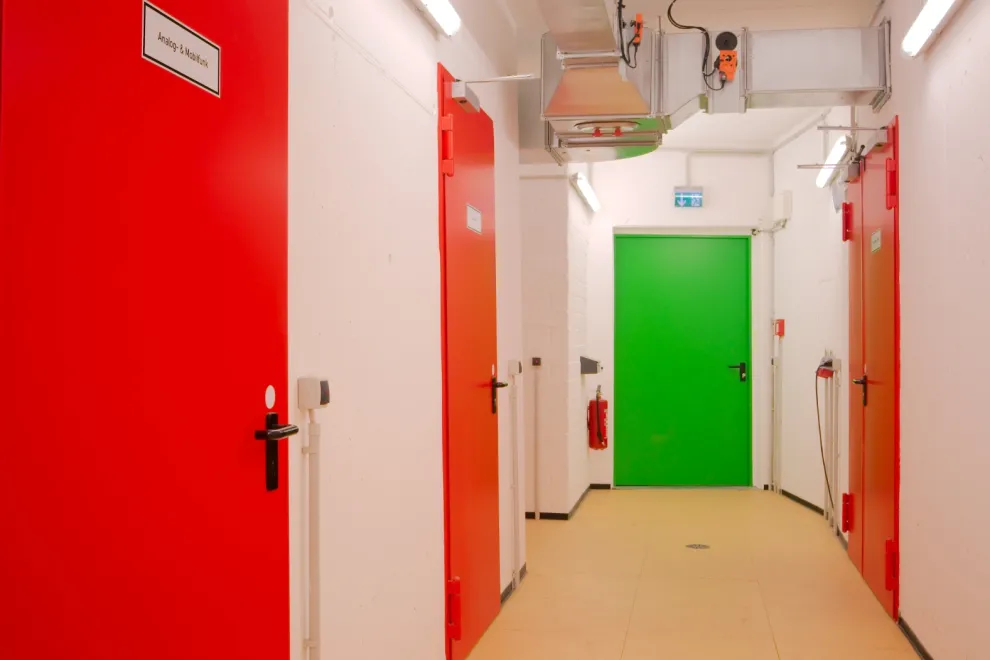

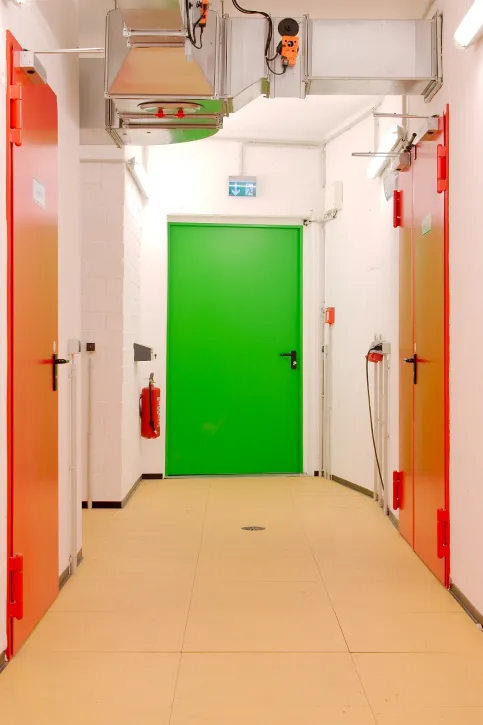

Referenzobjekt Kö-Bogen in Düsseldorf
Feuerhemmende und rauchdichte Stahltür T 30-1-RS „System Schröders TSN-1“ Tunnel Kö-Bogen, Düsseldorf
