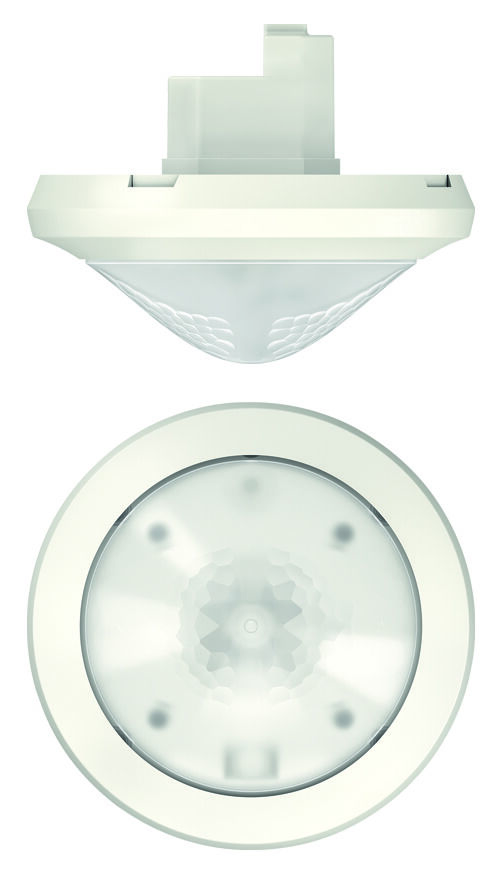

Präsenzsensor für Deckenmontage, DALI-2 zertifiziert, rechteckiger Erfassungsbereich 360°, bis zu 30 m x 5 m (150 m²), Mischlichtmessung 2-fach, 3 Instanzen für die Anwesenheit - Erfassungsbereich Zone 1 + 2 / Zone 1 / Zone 2, 3 Instanzen für die Helligkeit – Zone 1 + 2 / Zone 1 / Zone 2, liefert Informationen über „Anwesenheit“ und „Helligkeit“ als DALI-Telegramm gemäß IEC 62386 Teil 303/304, einfacher Abgleich der Helligkeitsmessung, Testbetrieb zur Überprüfung von Funktion und Erfassungsbereich, Erfassungsempfindlichkeit einstellbar, für die Inbetriebnahme/Ansteuerung und Konfiguration ist ein Multi-Master Application Controller erforderlich, dieser muss gemäß IEC 62386 die Teile 101/103 und optional 301/303/304 unterstützen
Theben AG
Hohenbergstr. 32
72401 Haigerloch
Deutschland
Hohenbergstr. 32
72401 Haigerloch
Deutschland
Tel. +49 7474 692-533
Fax +49 7474 692-150
Fax +49 7474 692-150
Produkteigenschaften
| GTIN: | 4003468200353 |
| HAN: | 2010390 |
| Ausführung: | Präsenzmelder |
| Farbton: | weiß |
| Montageart: | Unterputz |
| Oberfläche: | matt, unbehandelt |
| Werkstoff: | Kunststoff |
| Aufbauhöhe: | 46mm |
| Einbautiefe: | 37mm |
| Höhe: | 83mm |
| Geeignet für Deckenmontage: | ja |
| Anschlussart: | Schraubklemme |
| RAL-Nummer: | 9010 |
| Schlagfestigkeit: | IK04 |
| Schutzart (IP): | IP54 |
| Sensortyp: | passiv Infrarot |
| Werkstoffgüte: | Thermoplast |
| Ansprechhelligkeit: | 10 - 10.000lx |
| Betriebsspannung: | 10 - 23V |
| Durchmesser: | 110mm |
| Erfassungsbereich Melder: | 30m |
| Erfassungswinkel horizontal: | 0 - 360Grad |
| max. Einschaltstrom: | 10A |
| max. Präsenzbereich: | 150m² |
| max. Reichweite frontal: | 15m |
| max. Reichweite zu einer Seite: | 15m |
| min. Einschaltstrom: | 0A |
| min. Tiefe der Gerätedose: | 46mm |
| Montagehöhe: | 2 - 6m |
| Optimale Montagehöhe: | 3m |
| Scanwinkel: | 360Grad |
| Stromaufnahme: | 0A |
| Ansprechempfindlichkeit einstellbar: | ja |
| Ansprechhelligkeit einstellbar: | ja |
| Busfähig: | ja |
| Fernbedienbar: | ja |
| Konstantlichtregelung: | ja |
| Mit DALI-Schnittstelle: | ja |
| Nebenstelleneingang: | ja |
| Teach-Funktion für Ansprechhelligkeit: | ja |
| Treppenhausüberwachung: | ja |
| Vernetzbar: | ja |
