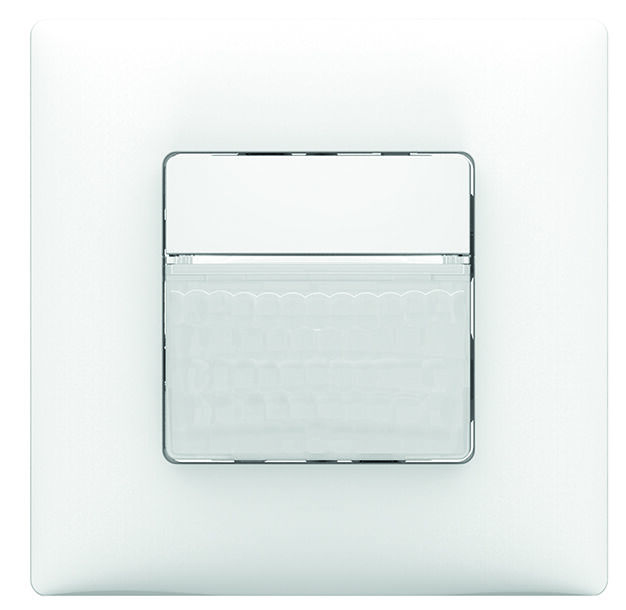

Passiv-Infrarot-Bewegungsmelder für UP-Wandmontage, 1 Kanal Licht, mit Theben-Abdeckrahmen, halbrunder Erfassungsbereich 170° bis zu 14x17 m, Automatische präsenz- und helligkeitsabhängige Steuerung für Beleuchtung, Betrieb als Voll- oder Halbautomat, umschaltbar, Helligkeitsschaltwert einstellbar, Teach-in-Funktion, Treppenlicht- und Impulsfunktion, Einschaltverzögerung und Nachlaufzeit einstellbar, Einschränkung des Erfassungsbereichs möglich, Integrierter Taster (blockierbar), Erweiterung des Erfassungsbereiches durch Master/Slave-Schaltung
Theben AG
Hohenbergstr. 32
72401 Haigerloch
Deutschland
Hohenbergstr. 32
72401 Haigerloch
Deutschland
Tel. +49 7474 692-533
Fax +49 7474 692-150
Fax +49 7474 692-150
Produkteigenschaften
| GTIN: | 4003468200117 |
| HAN: | 2060650 |
| Ausführung: | Bewegungsmelder |
| Farbton: | weiß |
| Montageart: | Unterputz, Wandeinbau |
| Oberfläche: | glänzend, unbehandelt |
| Werkstoff: | Kunststoff |
| Breite: | 85mm |
| Einbautiefe: | 37mm |
| Höhe: | 85mm |
| Tiefe: | 57mm |
| Geeignet für Wandmontage: | ja |
| Anschlussart: | Steckklemme |
| Funktion Einstellung Nachlaufzeit: | Einstellbare Nachlaufzeit |
| RAL-Nummer: | 9010 |
| Schlagfestigkeit: | IK04 |
| Schutzart (IP): | IP20 |
| Sensortyp: | passiv Infrarot |
| Spannungsart: | AC |
| Werkstoffgüte: | Thermoplast |
| Ansprechhelligkeit: | 5 - 1.000lx |
| Ausschaltverzögerung: | 1.800Sek |
| Betriebsspannung: | 230V |
| Erfassungsfeld Durchmesser auf Fußboden: | 17.000mm |
| Erfassungswinkel horizontal: | 0 - 170Grad |
| Frequenz: | 50 - 60Hz |
| max. Einschaltdauer: | 1.800Sek |
| max. Einschaltstrom: | 10A |
| max. Präsenzbereich: | 238m² |
| max. Reichweite frontal: | 17m |
| max. Reichweite zu einer Seite: | 7m |
| max. Schaltleistung: | 450W |
| max. Schaltleistung: | 2.300VA |
| min. Einschaltdauer: | 1Sek |
| min. Einschaltstrom: | 0A |
| min. Tiefe der Gerätedose: | 40mm |
| Montagehöhe: | 1 - 1m |
| Nennspannung: | 230V |
| Optimale Montagehöhe: | 1m |
| Scanwinkel: | 170Grad |
| Ansprechempfindlichkeit einstellbar: | ja |
| Ansprechhelligkeit einstellbar: | ja |
| Teach-Funktion für Ansprechhelligkeit: | ja |
| Treppenhausüberwachung: | ja |
| Vernetzbar: | ja |
