Technische Informationen und Beispiele BÜWATEK Trennwand- und Raum-in-Raum-Systeme
Büroräume nach Bedarf: offen, geschlossen mit Jalousie oder Vorhängen
Informationen zu BÜWATEK-Wand, modulares Glattwandsystem
Anwendungsbereiche
Zur Verknüpfung von Produktions- und Bürobereichen, als Kabinen mit hohem Schalldämmwert oder als komplette Mehrzweckräume in zwei Ebenen, für Verwaltungen und überall dort, wo optische Anpassungen sowie gestalterische Möglichkeiten gefordert sind.
Eigenschaften
Das modulare Glattwandsystem ist im Elementraster von 1.200 mm nach der Euro-Norm ausgelegt, erlaubt aber problemlos alle Anpassungen. Die mit dem Ständerwerk geklemmte Beplankung gibt der Wand dauerhaft eine hohe Stabilität und Festigkeit.
Oberflächen
BÜWATEK 100 SP:
Mit Wandschalen aus melaminharzbeschichteten Gütespanplatten 13 mm dick.
BÜWATEK 100 GK
Die Wandschalen bestehen aus kaschierten 13 mm dicken Gipskartonplatten mit unterschiedlichen Oberflächen.
BÜWATEK 130 GK:
Für Schalldämmwert bis 52 dB sind die Wandschalen doppelt beplankt, die äußere Beplankung aus kaschierten 13 mm dicken Gipskartonplatten mit unterschiedlichen Oberflächen.
Alle versteckten Konstruktionsteile sind aus sendzimirverzinktem Stahlblech. Sichtbare Konstruktionsteile wie Türrahmen, Fensterrahmen, Abdeckprofile und H-Profile sind nach der RAL-Farbkarte pulverbeschichtet.

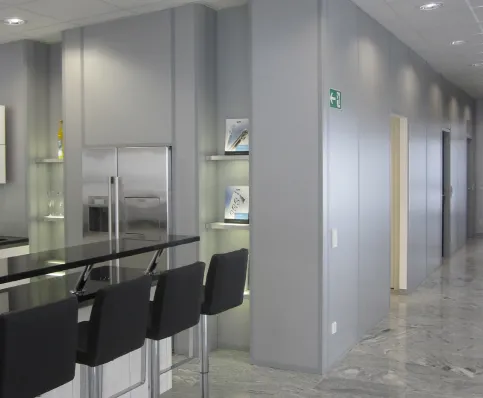

Vollwand als Funktionswand

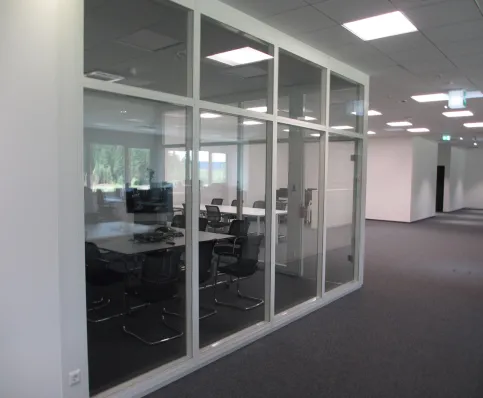

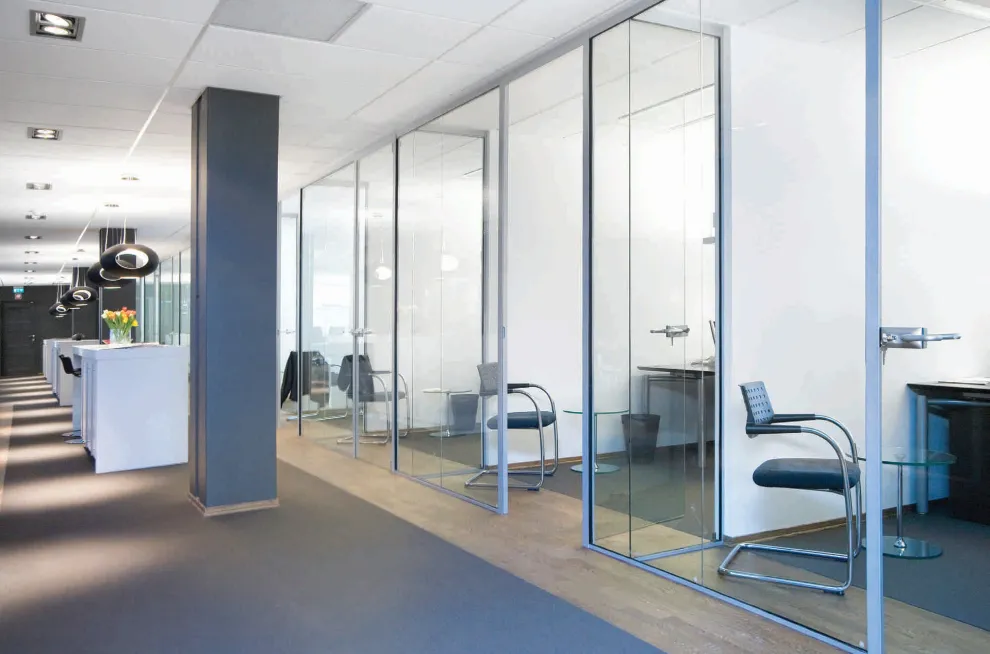

Büros mit viel Licht und Glas

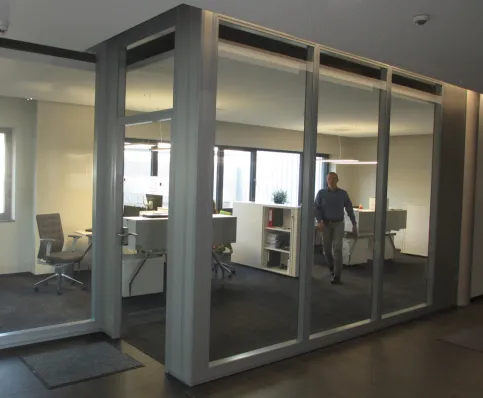

Moderne Besprechungskabinen

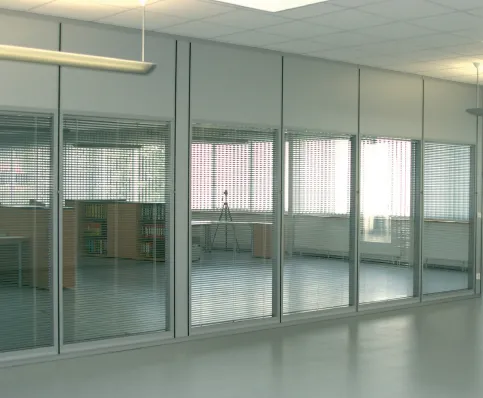

Büroräume nach Bedarf: offen, geschlossen mit Jalousie oder Vorhängen.

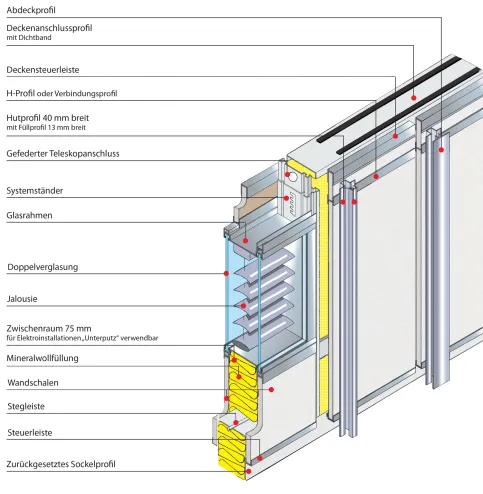

Wandaufbau BÜWATEK
Konstruktionsmerkmale
Die Standardwand besteht aus einer Stahlrahmenkonstruktion mit zweiseitiger Beplankung und einer Kerndämmung von 50 mm Dicke. Die senkrechten Stützpfosten werden zwischen der Sockelleiste und dem Deckenanschlussprofil federnd eingespannt. Dadurch werden genaueste Anpassungen an baulich bedingte Deckenanschlüsse ermöglicht und Durchbiegungen im Decken- oder Dachbereich ausgeglichen. Beim Aufbau der Wand unter Fertigdecken wird die Teleskopfeder ausgehängt.
Im Ständerwerk werden für das Modulmaß im Abstand von 600 mm horizontale Stegleisten eingehängt, die der Wand eine hohe Stabilität verleihen und das Abrutschen der Dämmung verhindern.
Die Stützpfosten und Stegleisten sind mit Ausstanzungen versehen, die das Verlegen von Elektrokabeln und Versorgungsleitungen bis Durchmesser 22 mm wesentlich vereinfachen.
Die vertikalen Hut- oder F-Profile verbinden die Beplankung mittels Spezialschrauben mit dem Stützpfosten. Farblich abgesetzte Füllprofile aus Stahl oder Kunststoff sorgen für das Design der senkrechten Wandprofile.
Die modulare Glasrahmenkonstruktion wird mit dem Ständerwerk verklemmt und sichert eine flächenbündige Verglasung, der schlanke Profilaufbau bietet bei Ganzglaswänden eine grazile Optik. Das 50 mm hohe Sockelprofil ist auf beiden Wandseiten um je 14 mm zurückgesetzt. Decken-, Boden- und Wandanschlüsse sind mit Dichtbändern belegt und sorgen für eine gute Schalldämmung.
Wandgewicht
ca. 28 – 50 kg/m2
Schallschutz
Vollwand 100 mm dick in Standardausführung | Rw = 43 dB |
Vollwand 130 mm dick mit beidseitiger Doppelbeplankung | Rw = 54 dB |
Doppelverglasung 4 + 5 mm Kristallglas | Rw = 38 dB |
Einscheibenverglasung 6 mm Kristallglas | Rw = 28 dB |
Standardtüren*) mit Stahlzarge 40 mm dick in Röhrenspanausführung ohne Lichtausschnitt und Lüftungsgitter | Rw = 27 dB |
Standardtüren*) mit Stahlzarge 40 mm dick in Röhrenspanausführung ohne Lichtausschnitt und Lüftungsgitter mit Schall-Ex-Schienen | Rw = 32 dB |
- *)
- Türen mit höheren Schalldämmwerten bis 38 dB auf Anfrage.
Kabinenausführungen und Kabinenaufbau BÜWATEK 100
2-seitige Kabine

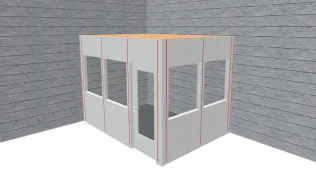

3-seitige Kabine

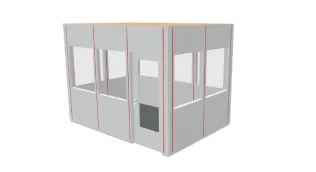

4-seitige Kabine

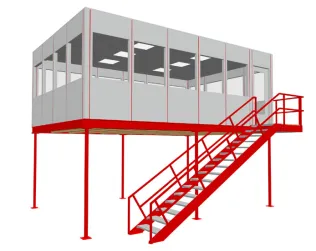

Doppelstock-Anlage, EG frei, OG 4-seitige Kabine

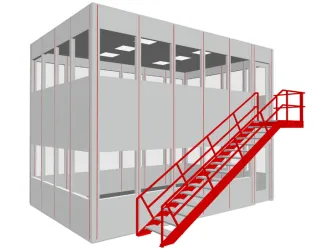

Doppelstock-Anlage, EG und OG 4-seitige Kabine

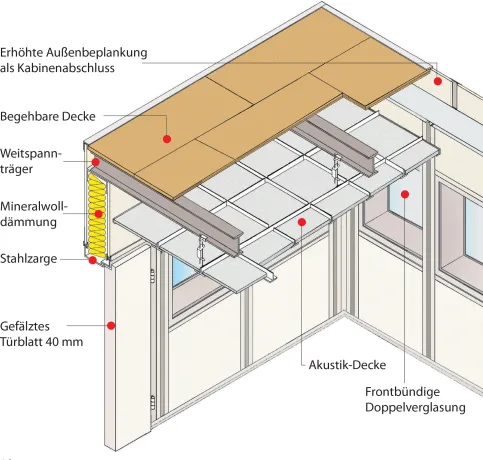

Auf der Konstruktionsbasis des bewährten Wandsystems werden die Kabinen in jeder Größe und Ausführung schlüsselfertig aufgestellt, mit abgehängter Zwischendecke und fertigem Bodenbelag.
Wahlweise können die Kabinen mit begehbaren Decken in ein- oder zweigeschossiger Bauweise oder auf TIXIT-Lagerbühnen mit Beleuchtung, Be- und Entlüftung etc. ausgestattet werden.
Durch den hohen Schalldämmwert von 43 dB werden die Systemkabinen gerne auch in lauten Produktionsbereichen eingesetzt.
Informationen zu BÜWATEK TX Lite Ganzglas-Trennwandsystem
TX Lite Ganzglaswand
BÜWATEK TX Lite ist ein elegantes, modulares Trennwandsystem für Büro- und Besprechungsräume – ohne Kompromisse bei Schallanforderungen.
Die Glaselemente sind entweder in gehärtetem oder laminiertem Sicherheitsglas in Dicken von 10 bis 21 mm lieferbar. Damit werden Schallschutzanforderungen Rw 34 - 43 dB erfüllt.
Download Herstellerbroschüre Ganzglas-Trennwandsystem BÜWATEK TX Lite
Ausführungsarten Standard- oder Individuallösungen
Für eine kostenfokussierte Lösung mit kurzer Lieferzeit kann aus dem umfangreichen Standardprogramm gewählt werden, weil alles daraus vorrätig ist.
Zudem werden Individuallösungen von praktisch allen Produkten angeboten. Das sichert auch ausgefallene Gestaltungslösungen. Die Lieferung kann innerhalb kurzer Zeit erfolgen.

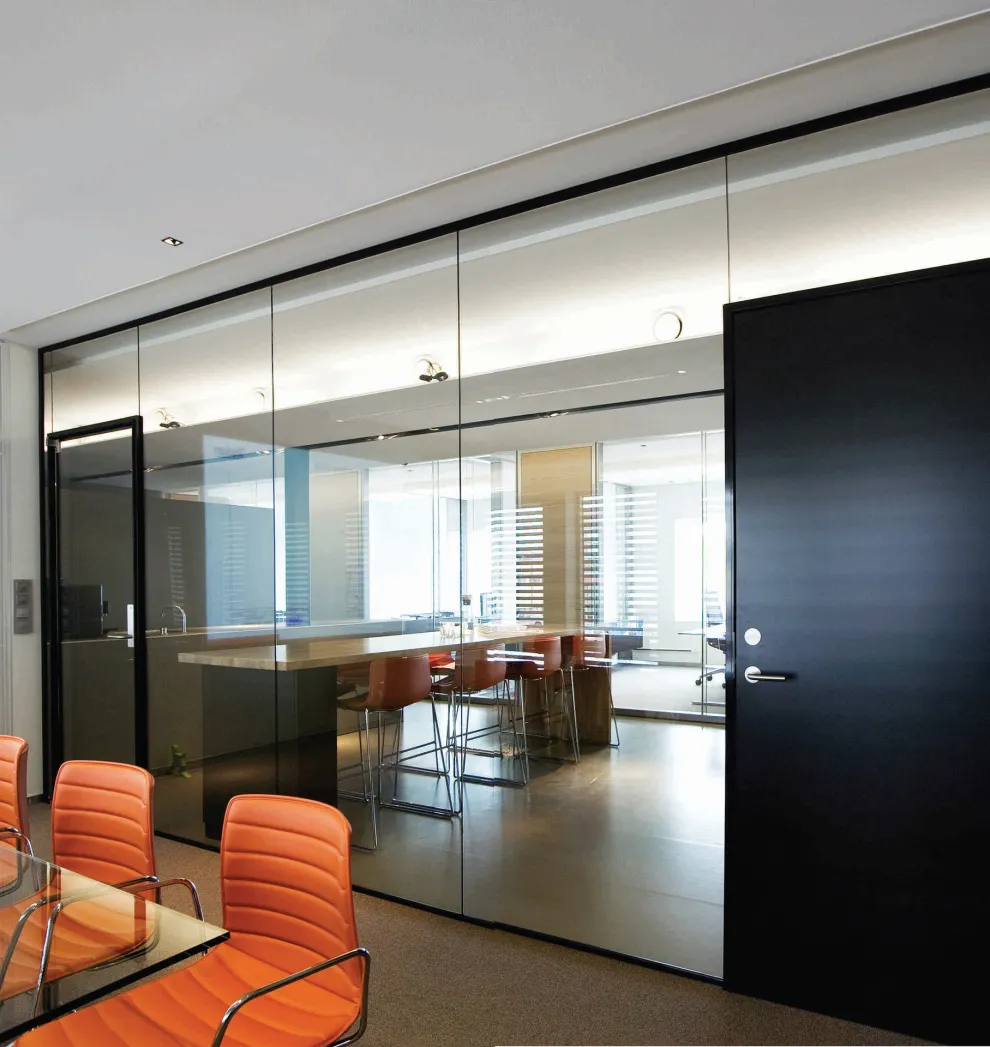

TX Lite Ausstellungsraum in schwarzer Lackierung
Montage
Die Glaswände werden oben und unten in einem einfachen Profilschienensystem montiert und in den Schienen durch schwarze Dichtleisten, die ohne Spezialwerkzeug montierbar sind, festgehalten. Die senkrechten Verbindungen zwischen den einzelnen Glaselementen können mit Fugenband aus transparentem Silikon, grauem Akustikklebeband oder mit einer Fugenlösung abgeschlossen werden.
Nachhaltiges Bauen
Glas ist zu 100 % recycelbar und leistet mit seinem Materialkreislauf einen wesentlichen Beitrag zum nachhaltigen Bauen. Als natürliche Ressource ist Glas darüber hinaus umwelt- und klimafreundlich.
Erweiterbarkeit
TX Lite Ganzglaswände basieren auf einem einfachen Profilschienensystem mit Einscheibenverglasung, das je nach Vereinbarung in individuelle Module unterteilbar ist. Die Glaselemente sind in Höhen bis 4,2 m lieferbar, so dass im Prinzip nur die baulichen Gegebenheiten Grenzen setzen. Die Wände lassen sich leicht durch weitere Module ausbauen. Die Lösungen sind also zukunftsgesichert.

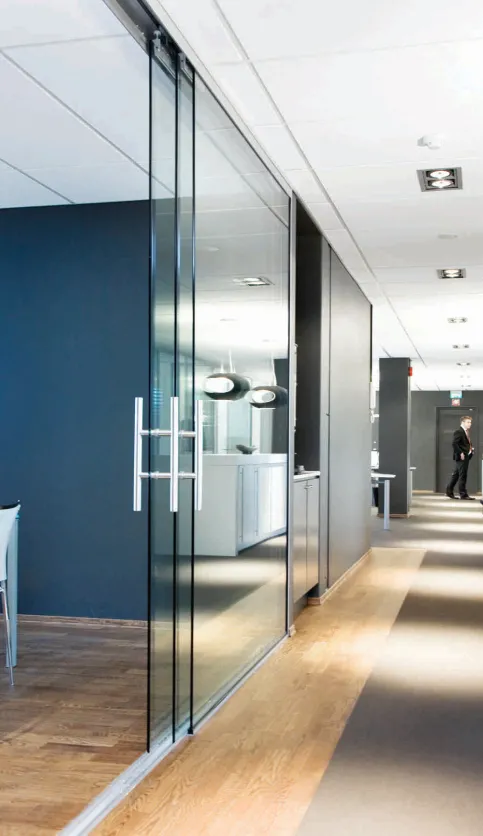

TX Lite Schiebeglastüren, Speziallösung

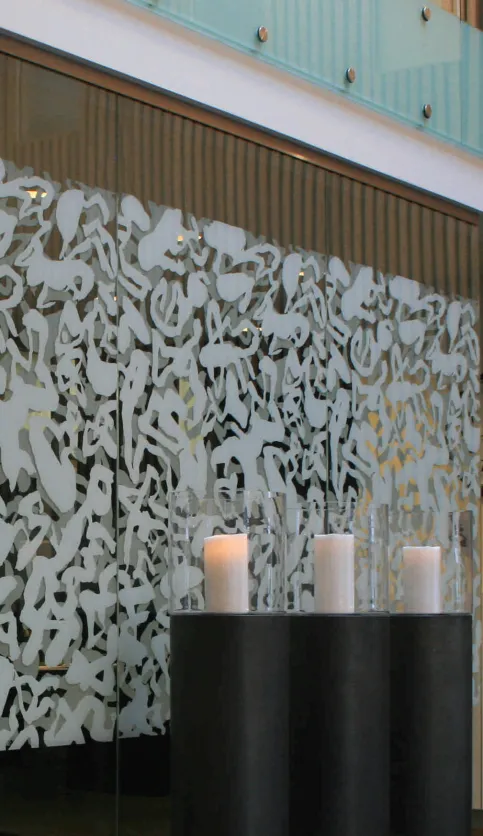

Glasdekor Sandstrahlbearbeitung
Schallschutz
TX Lite ist in verschiedenen Schallschutzklassen lieferbar. Das Produkt wurde im Labor eingehend auf Schallschutzeigenschaften geprüft und dokumentiert. TX Lite erfüllt deshalb alle Anforderungen.
TX Lite Vollglas | Schalldämmwert |
10 mm gehärtetes Floatglas | Rw = 34 dB |
12 mm gehärtetes Floatglas | Rw = 36 dB |
15 mm gehärtetes Floatglas | Rw = 37 dB |
10,38 mm laminiertes Floatglas | Rw = 36 dB |
12,76 mm laminiertes Floatglas | Rw = 37 dB |
10,38 mm laminiertes Schallschutzglas | Rw = 38 dB |
12,76 mm laminiertes Schallschutzglas | Rw = 39 dB |
Vertikalschnitte
Kombinationsmöglichkeiten
Die Glaswände lassen sich mit vielen verschiedenen Typen von Türen, Zargen, Türbändern und Schlosskästen kombinieren. Mit jeweils eigenen Details. Gewählt werden kann zwischen Standardlösungen und ganz individuellen Lösungen in den Größen – und mit genau den Türbeschlagteilen, die das Bauvorhaben individualisieren.
Profile
Die Profile sind in 30, 40 und 60 mm lieferbar. Bezüglich weiterer technischer Einzelheiten Hersteller kontaktieren.

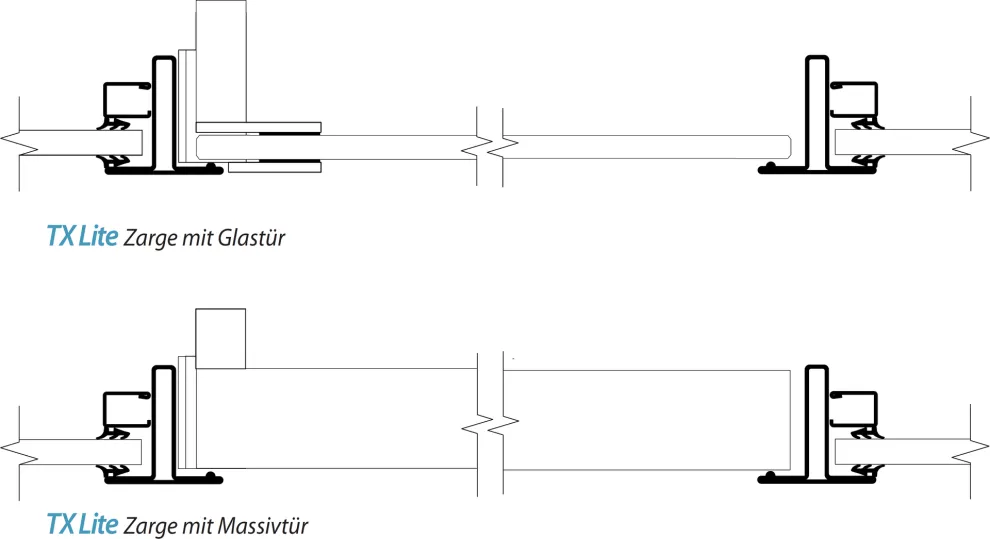

Horizontalschnitte

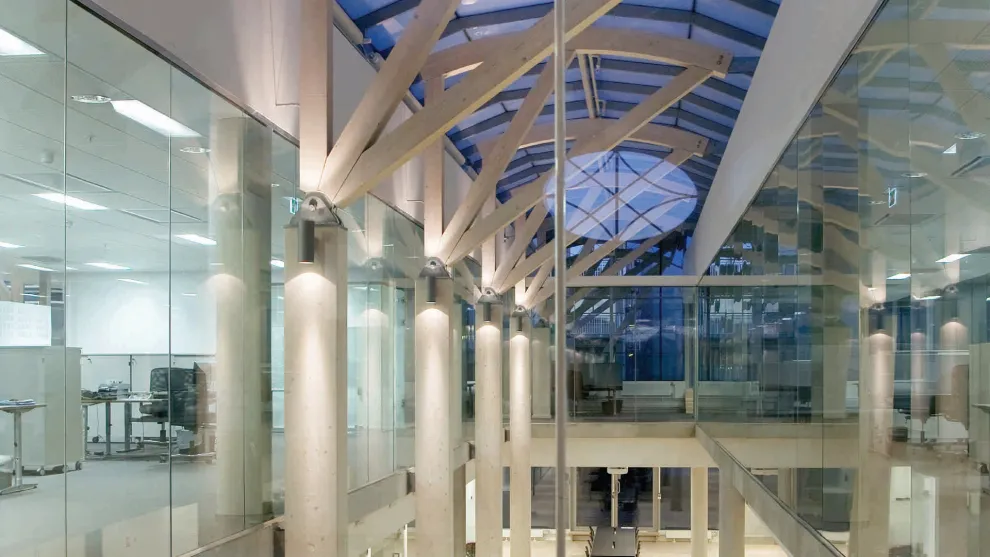

Raumgestaltung mit TX Lite Glaswand
