Das TOPGREEN Gründachsystem

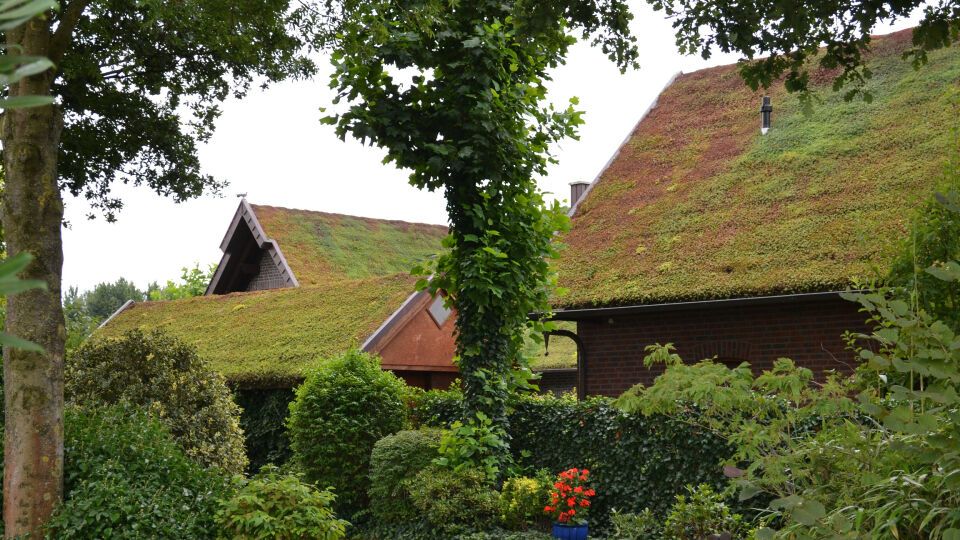

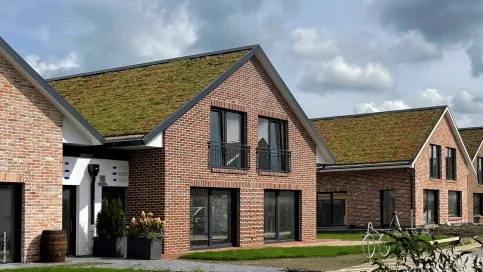

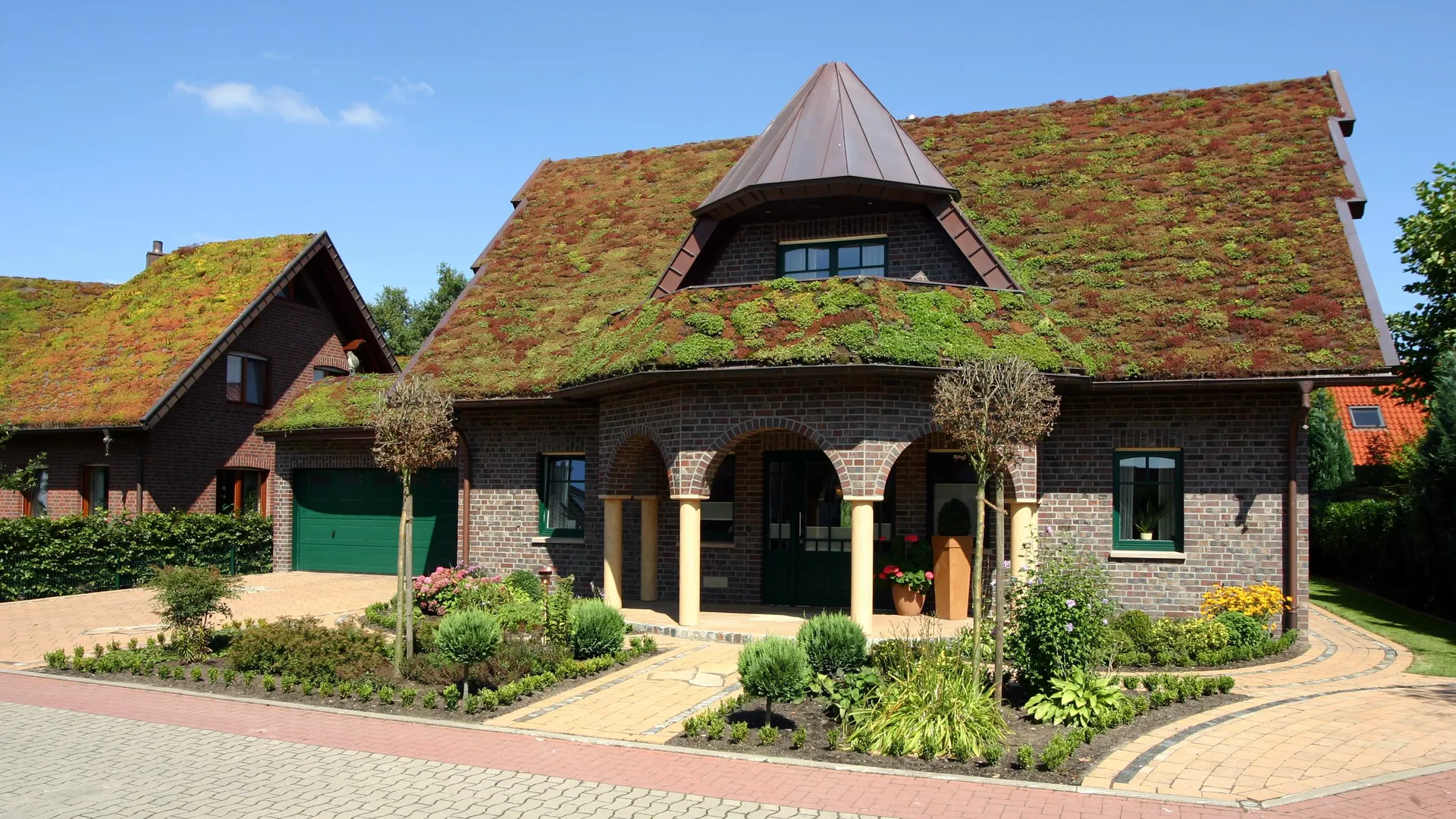

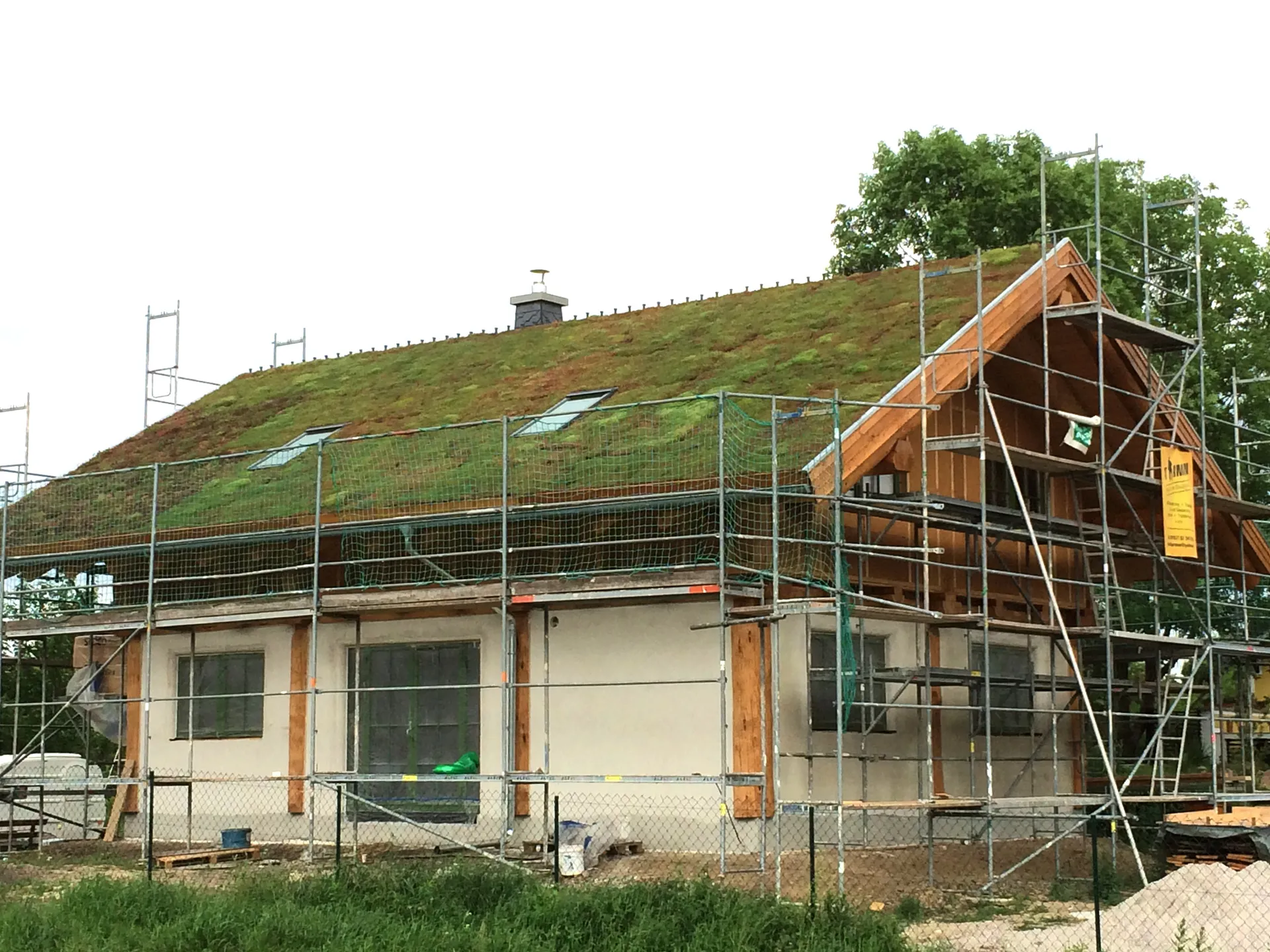

Einfamilienhaus im Wohngebiet Lohne mit TOPGREEN Gründachpfanne GDP 45 © TOPGREEN
Eigenschaften des TOPGREEN Gründachsystems
Verlängerte Lebensdauer der Dachabdichtung
Regenwasserrückhaltung und Minimierung der Niederschlagsabflussspitzen
Verbesserung des Wärmeschutzes und Energieeinsparung bei Kühlsystemen
Lärmminderung durch Absorption
Bindung von Staub- und Luftschadstoffen durch Filterung von Schadstoffen aus Regenniederschlägen (Reduzierung von Blei 99 %, von Cadmium 96 %)
Verbesserung des Mikroklimas (Klima in bodennahen Luftschichten bis 2 m)
CO2- und Feinstaubbindung
TOPGREEN Gründächer gelten als „harte“ Bedachung. Sie bieten Schutz gegen Flugfeuer und strahlende Wärme
Förderung durch Zuschüsse beim Bau von Gründächern durch viele Städte und Gemeinden
Anerkennung der Gründächer als nicht versiegelte Fläche - dadurch ganz oder teilweise Befreiung der Niederschlagswassergebühr

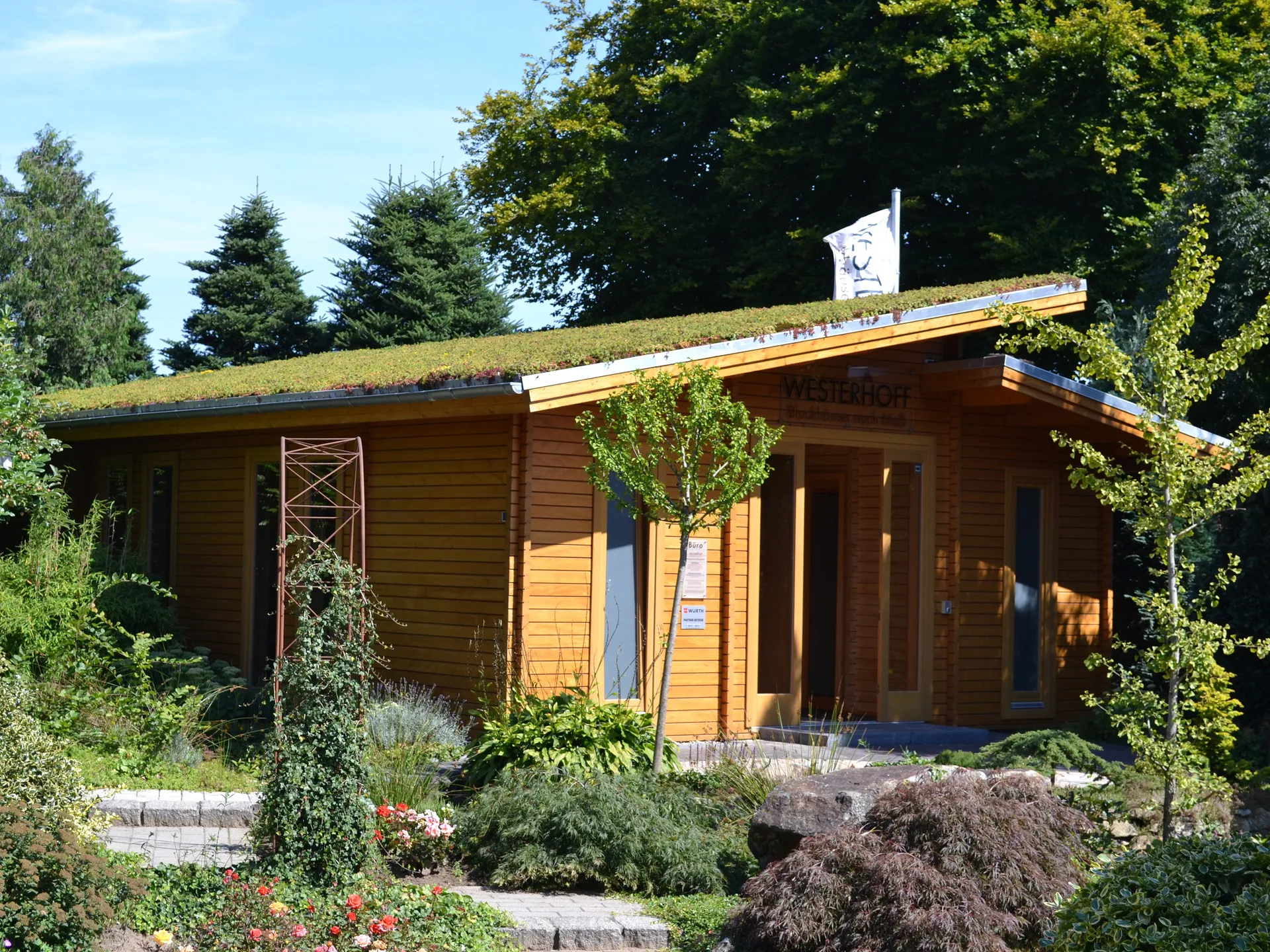

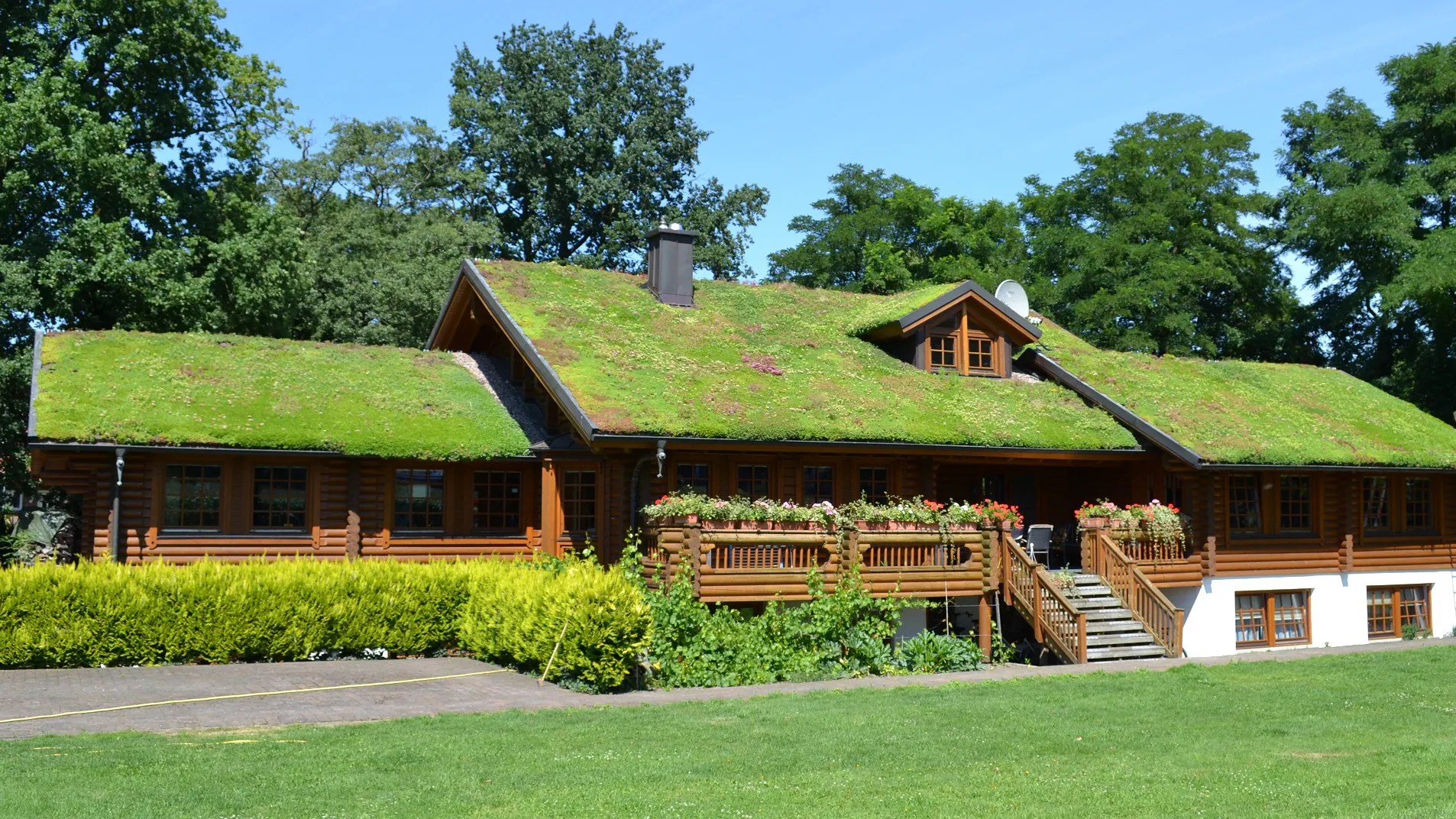

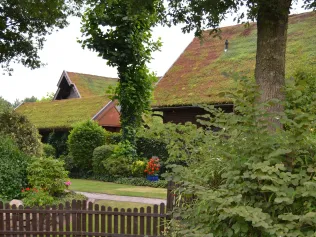

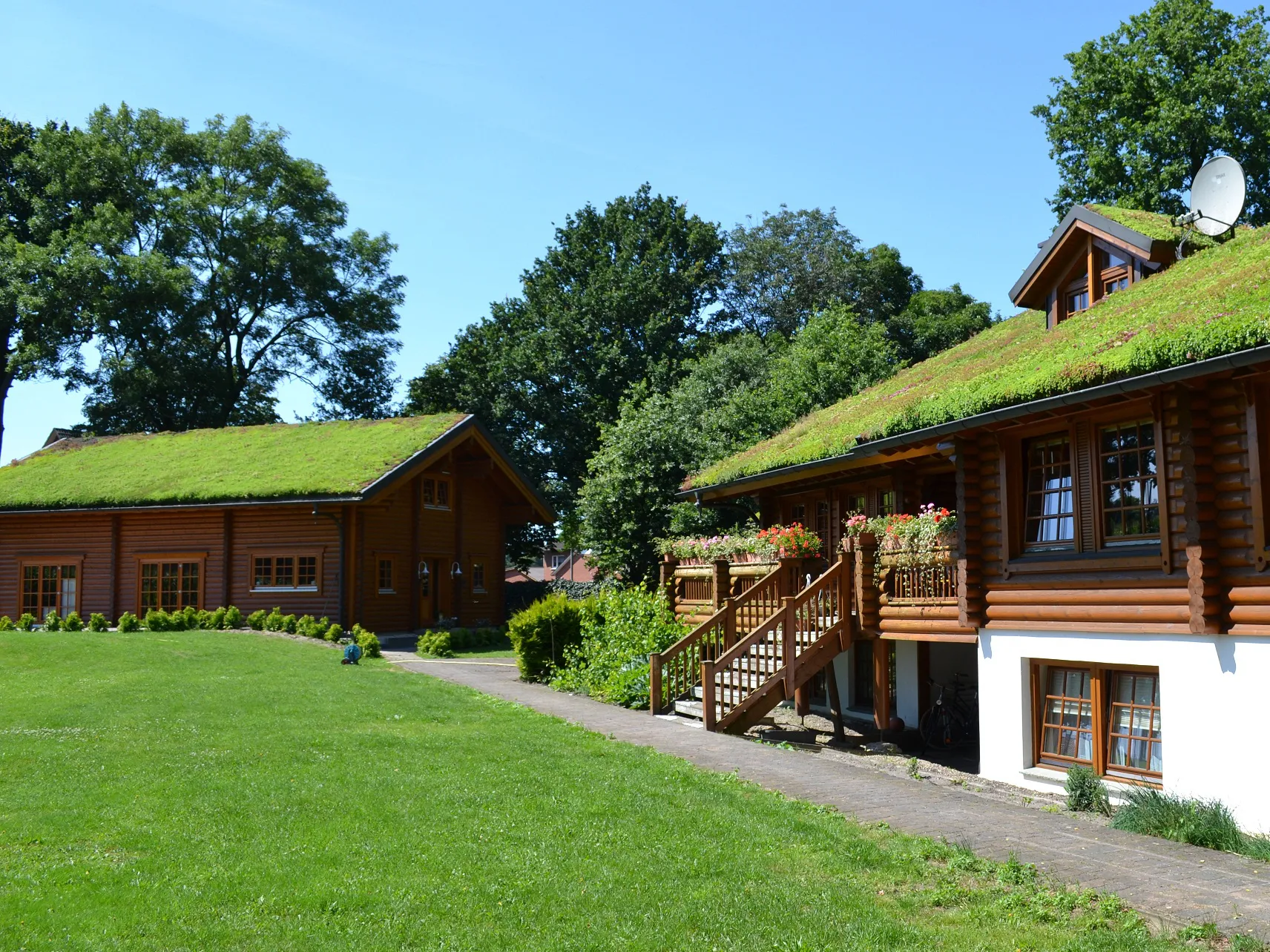

Dachbegrünung eines Blockhaus mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN

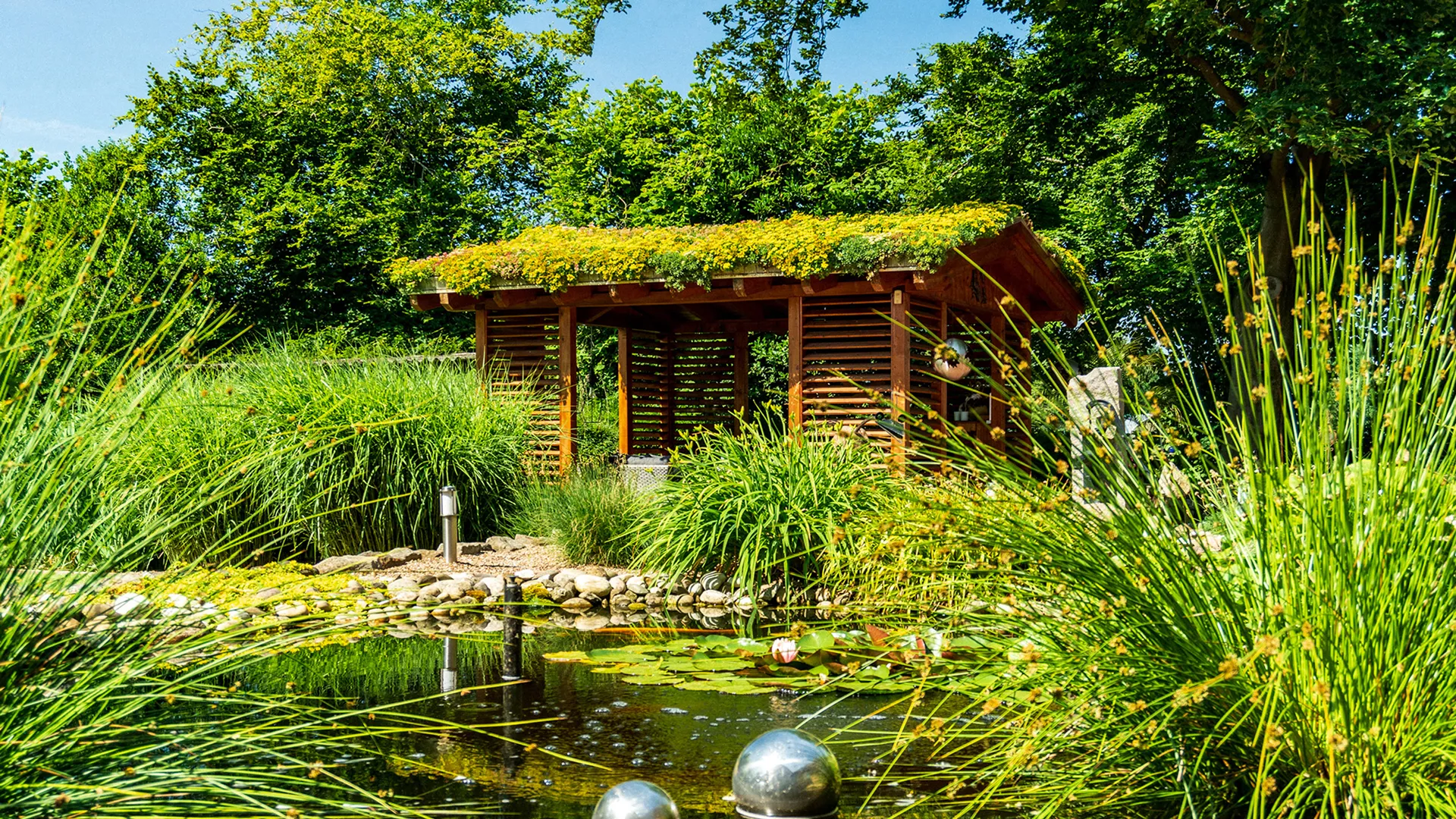

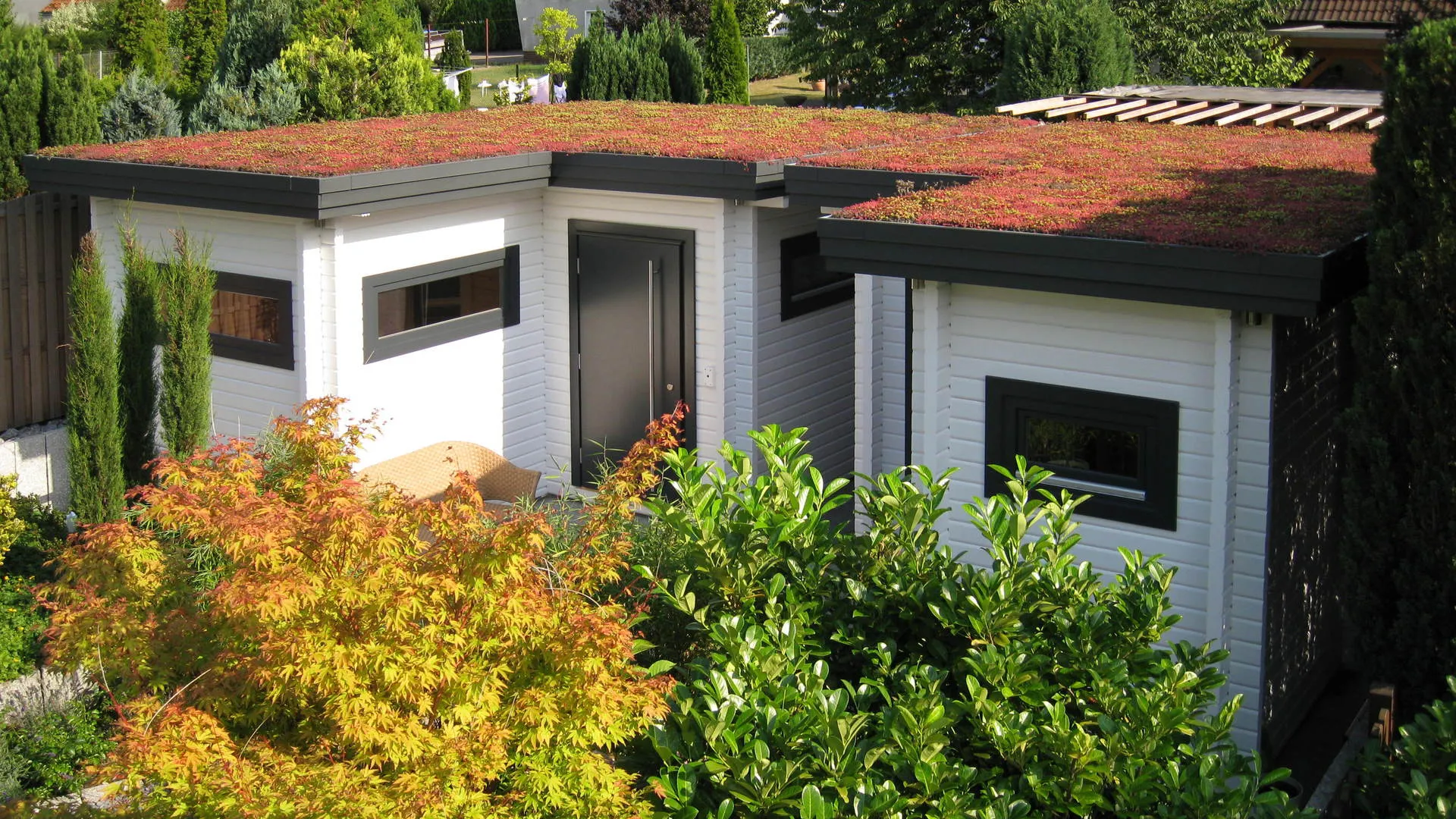

Saunahäuser mit TOPGREEN Flachdachschale GDS 15 © TOPGREEN
TOPGREEN Gründachschale bis 15° Dachneigung
TOPGREEN Gründachschale bis 15° Dachneigung © TOPGREEN
Mit der Gründachschale GDS 15 sind hoch belastbare Flachdachbegrünungen in kürzester Zeit möglich. Im Gegensatz zu herkömmlichen Flachdachbegrünungen wird dabei die Bepflanzung nicht direkt auf einer dünnen und damit anfälligen Dachhaut aufgebracht, sondern in stabilen Pflanzschalen verlegt.
So können auch Dachgärten mit Gehwegplatten für Wege und Sitzplätze sowie leichte Dachneigungen (bis 15°) realisiert werden.

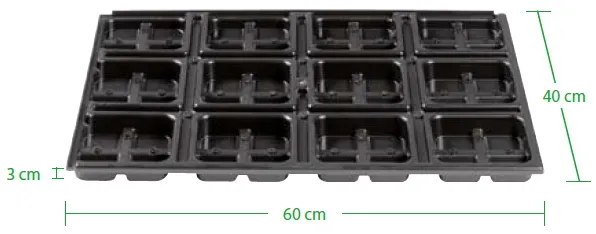

TOPGREEN Gründachschale GDS 15
TOPGREEN Gründachschale GDS 15
Eigenschaften
Pflanz- und Substratschale, Wasserspeicher und Drainage in Einem
Einfaches Verlegen in kurzer Zeit
Gutes Preis- Leistungsverhältnis
Begehbar – speziell auch für Dachgärten
Modulares System ermöglicht den Rückbau / Umbau ohne das Gründach in seiner Gesamtheit zu zerstören

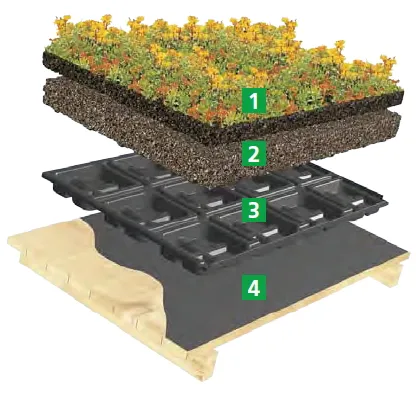

TOPGREEN Gründachschale GDS 15, Systemaufbau
Begrünungsmatten
Substratschicht
TOPGREEN Gründachschale GDS 15
wurzelfeste Dachhaut
Technische Daten | |
Material: | PP-C (Polypropylen Copolymer) |
Maße: | 60 cm x 40 cm x 3 cm |
Deckmaß: | 59 cm x 39 cm x 3 cm |
Gewicht: | 0,95 kg |
Verlegung: | im Verbund – 4,17 Stck. /m2 Verlegung erfolgt auf wurzelfester Dachbahn n. FLL-Dachbegrünungsrichtline |
Befestigung: | keine Befestigung, Sicherung durch Auflast Substrat / Bepflanzung / Kies |
Bepflanzung: | vorkultivierte Sedum- Matten (4,75 Schalen/m2 bei TOPGREEN Sedum- Matten) oder Sprossenansaat (ca. 1 kg / 10 m2 ) |
Wasserrückhaltevermögen bei Neigung: | 0° = 17,71 l /m2 15° = 13,20 l /m2 |

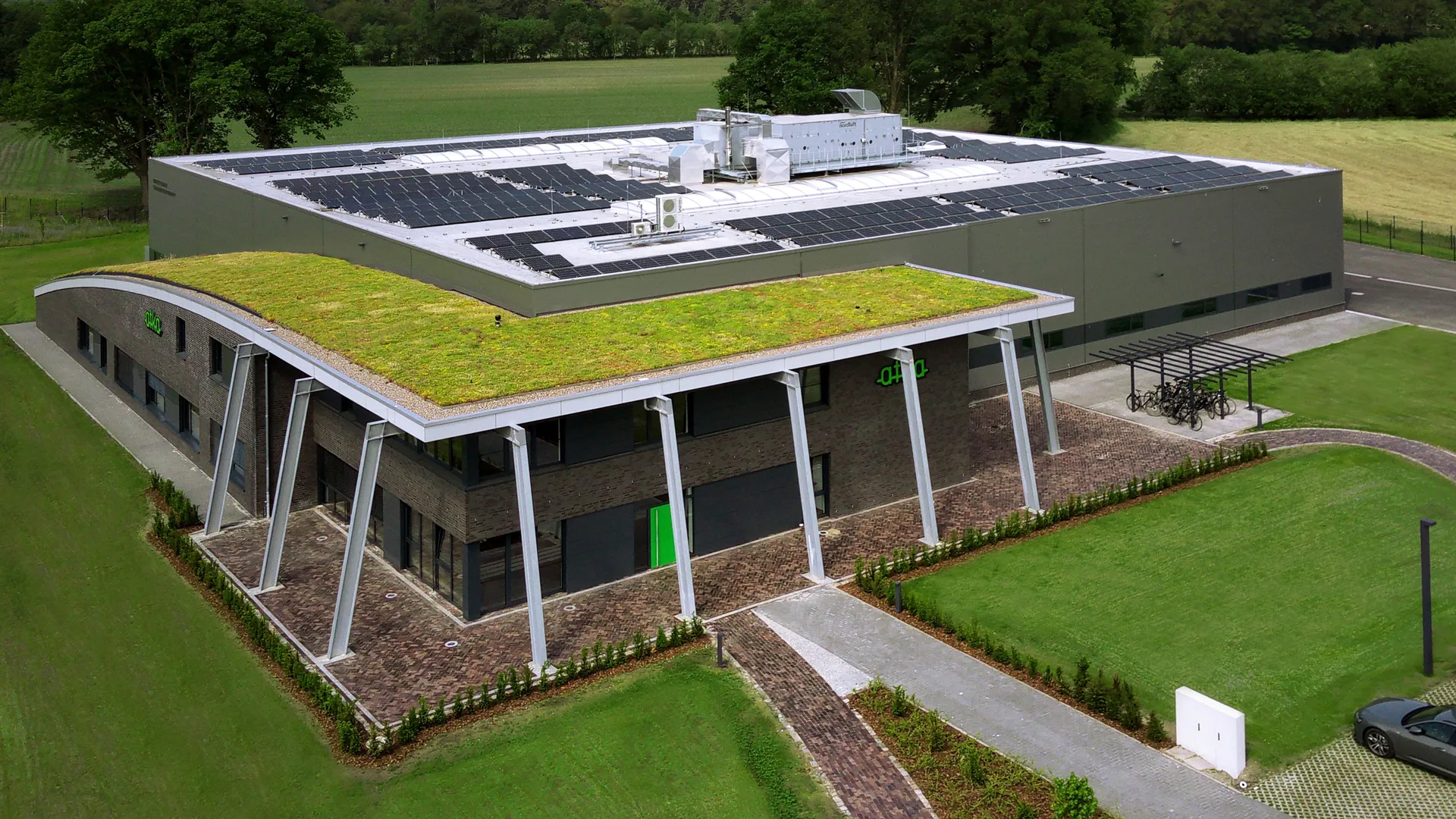

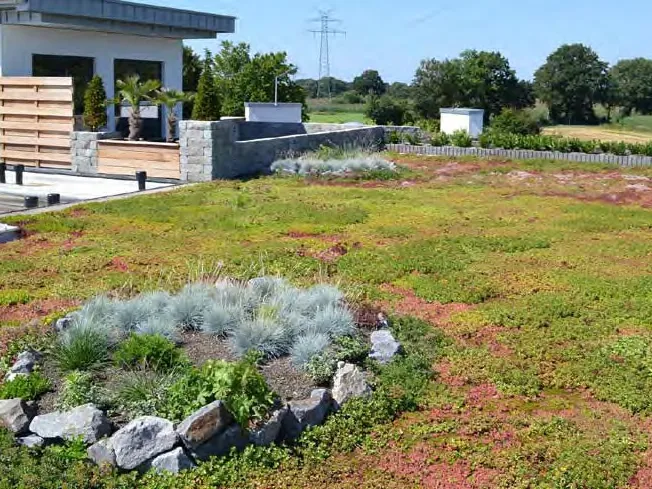

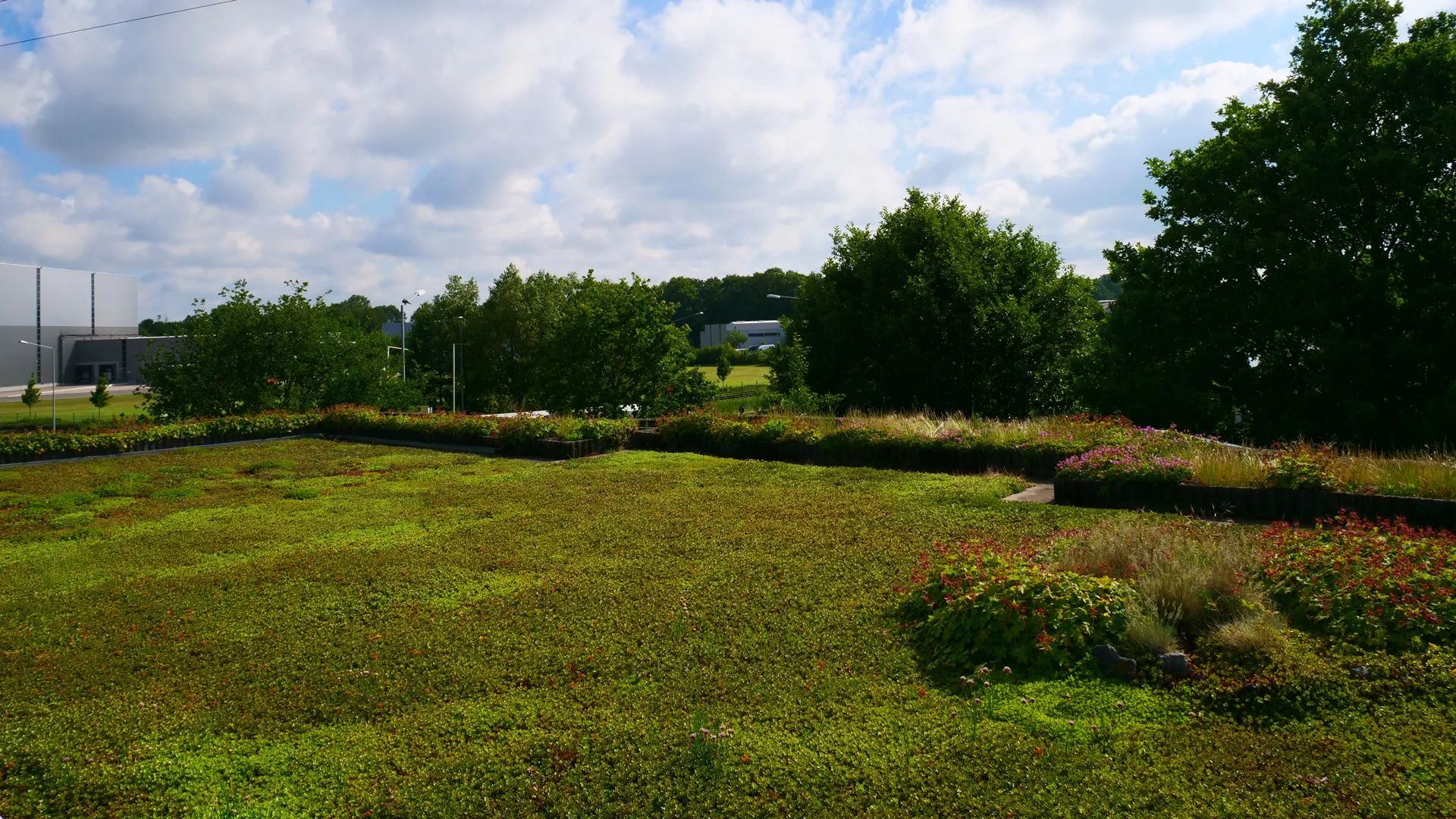

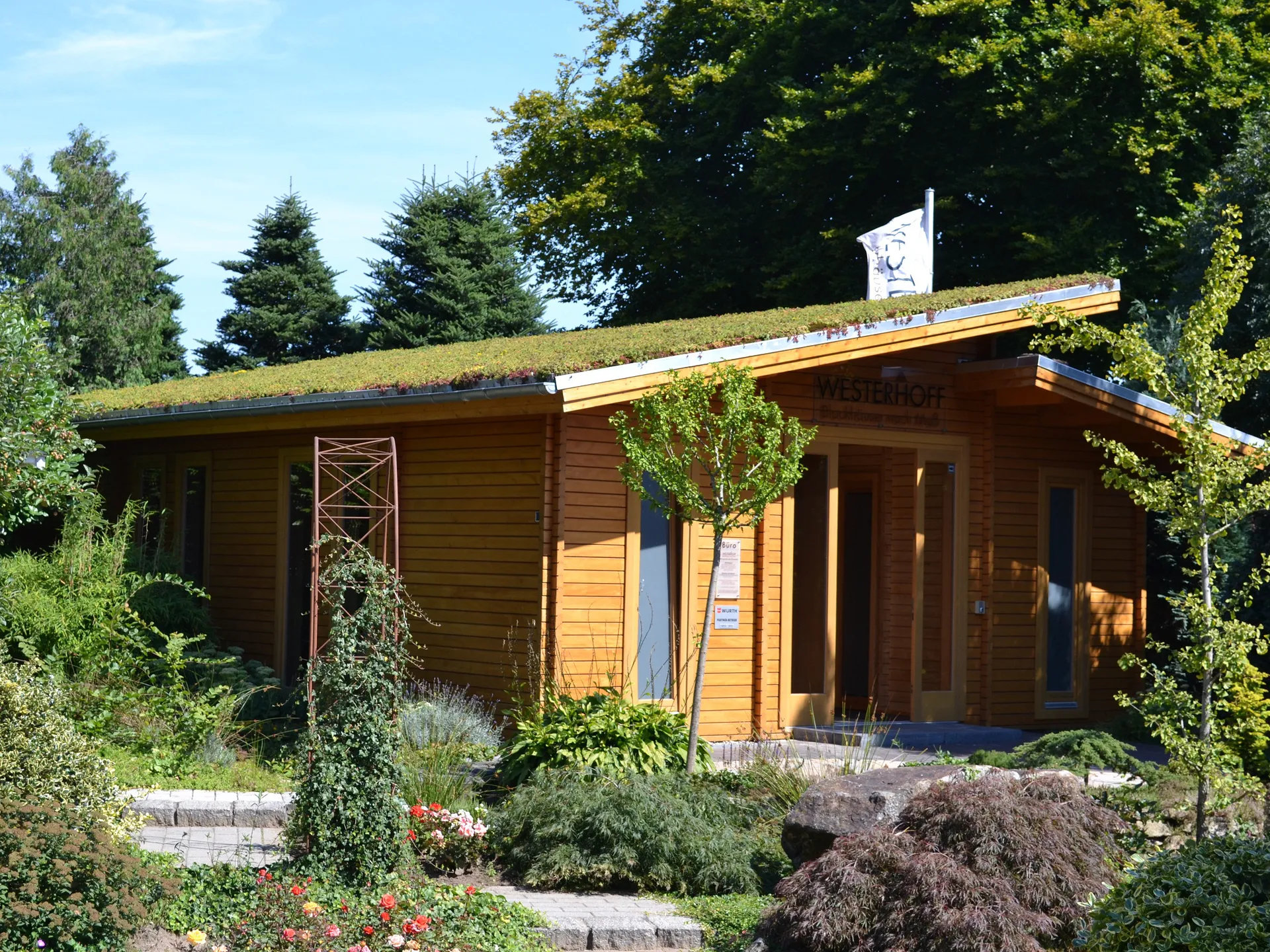

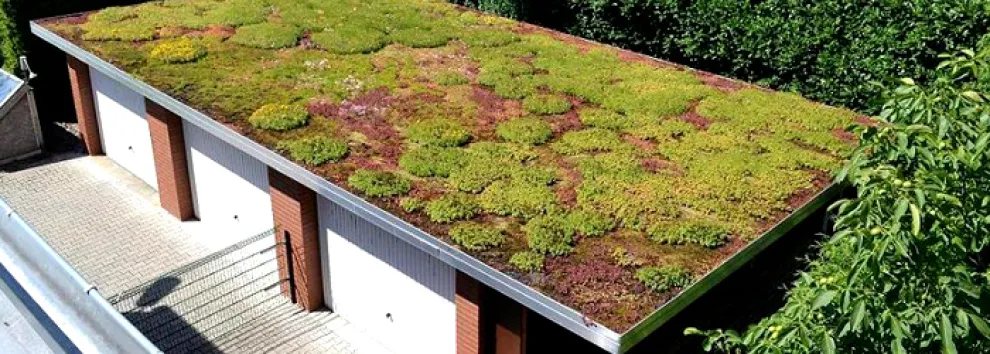

Dachdeckung mit TOPGREEN Gründachschale GDS 15 © TOPGREEN
Dachdeckung mit TOPGREEN Gründachschale GDS 15 © TOPGREEN
Dachdeckung mit TOPGREEN Gründachschale GDS 15 © TOPGREEN
Dachdeckung mit TOPGREEN Gründachschale GDS 15 © TOPGREEN
Dachdeckung mit TOPGREEN Gründachschale GDS 15 © TOPGREEN
TOPGREEN Gründachpfanne 30 – 16° bis 30° Dachneigung

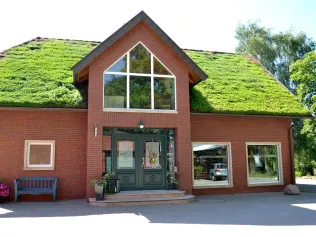

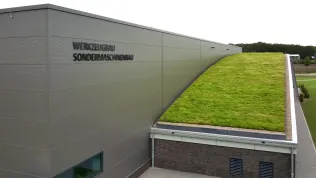

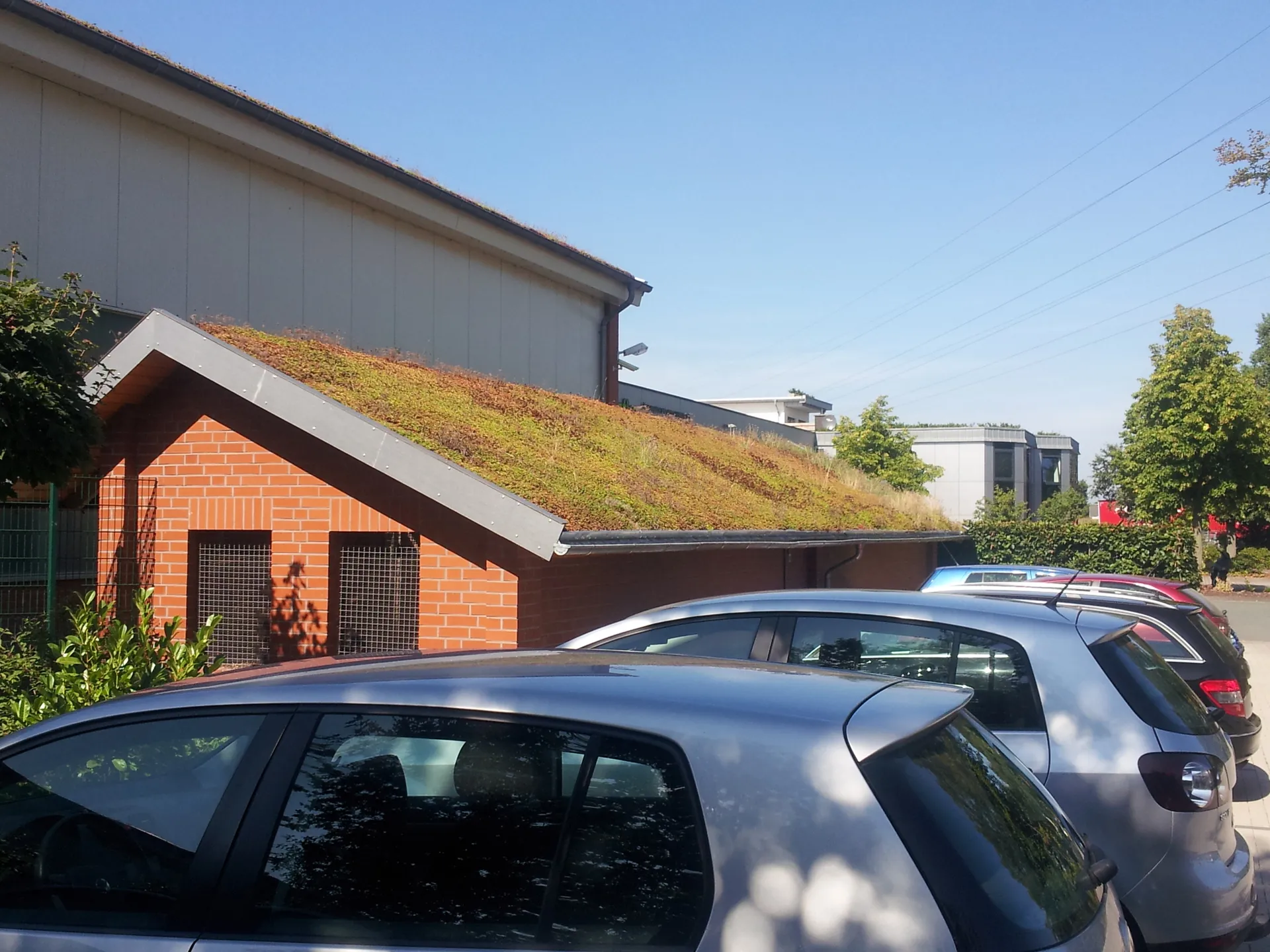

Dachbegrünung mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN
Mit der Neigungspfanne GDP 30 können geneigte Dächer mit einem Neigungswinkel von 16 bis zu 30° einfach und schnell realisiert werden.
GDP 30 ist als Element für alle Pult, Schlepp- und Shed-Dächer geeignet und findet auch im modernen Industrie- und Bürogebäude Anwendung.

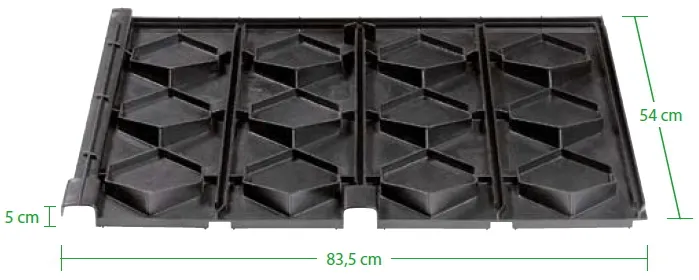

TOPGREEN Gründachpfanne GDP 30
TOPGREEN Gründachpfanne GDP 30
Speziell für leicht geneigte Dächer
Gutes Preis- und Leistungsverhältnis
Für moderne Industrie- und Bürogebäude geeignet
TOPGREEN Gründachpfanne GDP 30, Systemaufbau
Begrünungsmatten
Substratschicht
TOPGREEN Gründachpfanne GDP 30
Lattung 4/6
Technische Daten | |
Material: | PP-C (Polypropylen Copolymer) |
Maße: | 83,5 cm x 54 cm x 5 cm |
Deckmaß: | 80 cm x 50 cm x 5 cm |
Gewicht: | 2,65 kg |
Verlegung: | Im Verbund – 2,5 Stck. /m2 |
Lattung: | 4 cm x 6 cm, Abstand: ca. 25 cm ± 1 cm |
Befestigung: | Befestigung nach statischen Erfordernissen durch Verschraubung im Randbereich |
Bepflanzung: | vorkultivierte Sedum-Matten (4,75 Schalen/m2 bei TOPGREEN Sedum-Matten) oder Sprossenansaat (ca. 1 kg / 10 m2 ) bis ca. 20° DN |
Wasserrückhaltevermögen bei Neigung: | 16° = 18,50 l /m2 20° = 15,41 l /m2 25° = 12,33 l /m2 30° = 9,25 l /m2 |

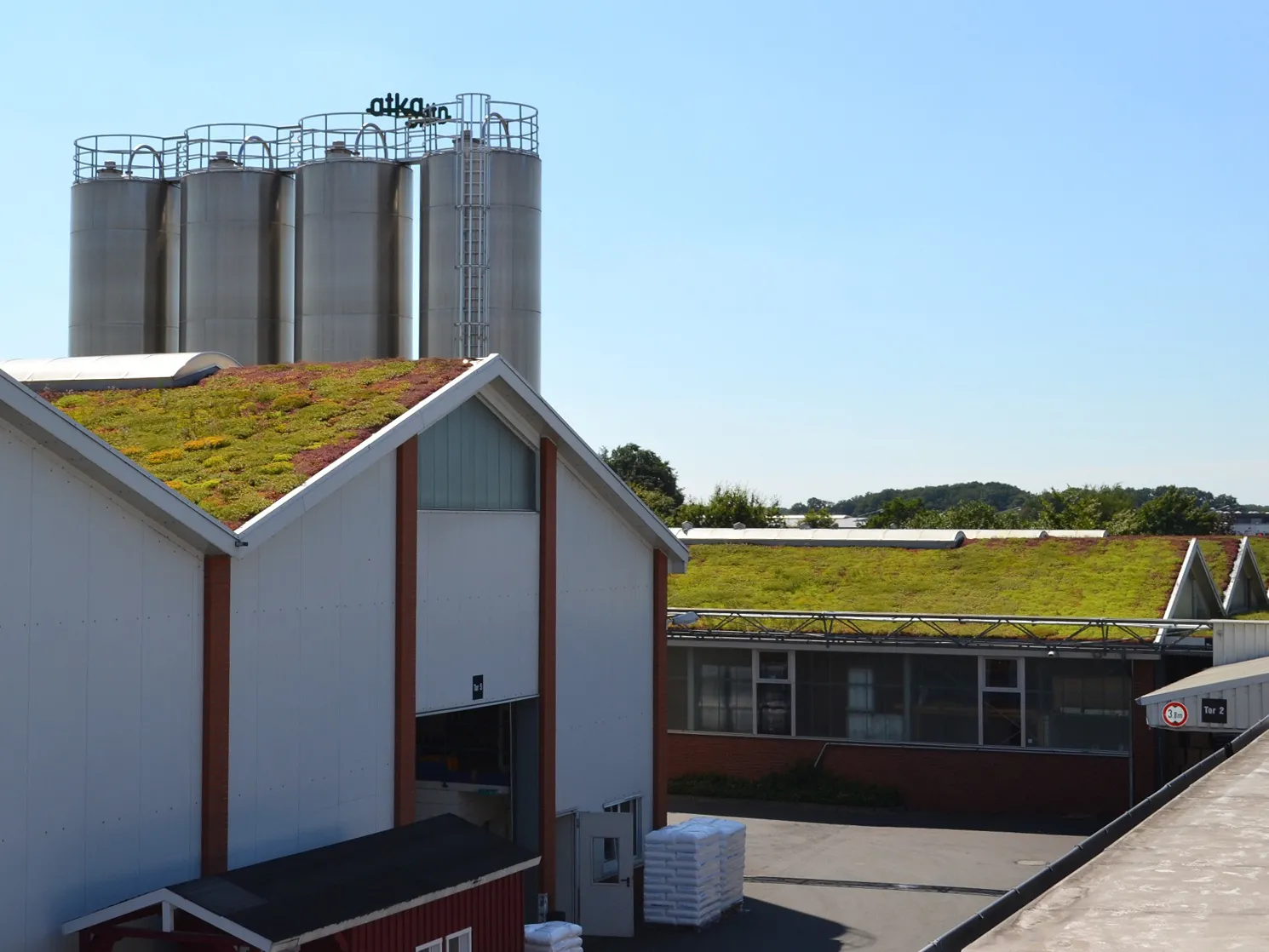

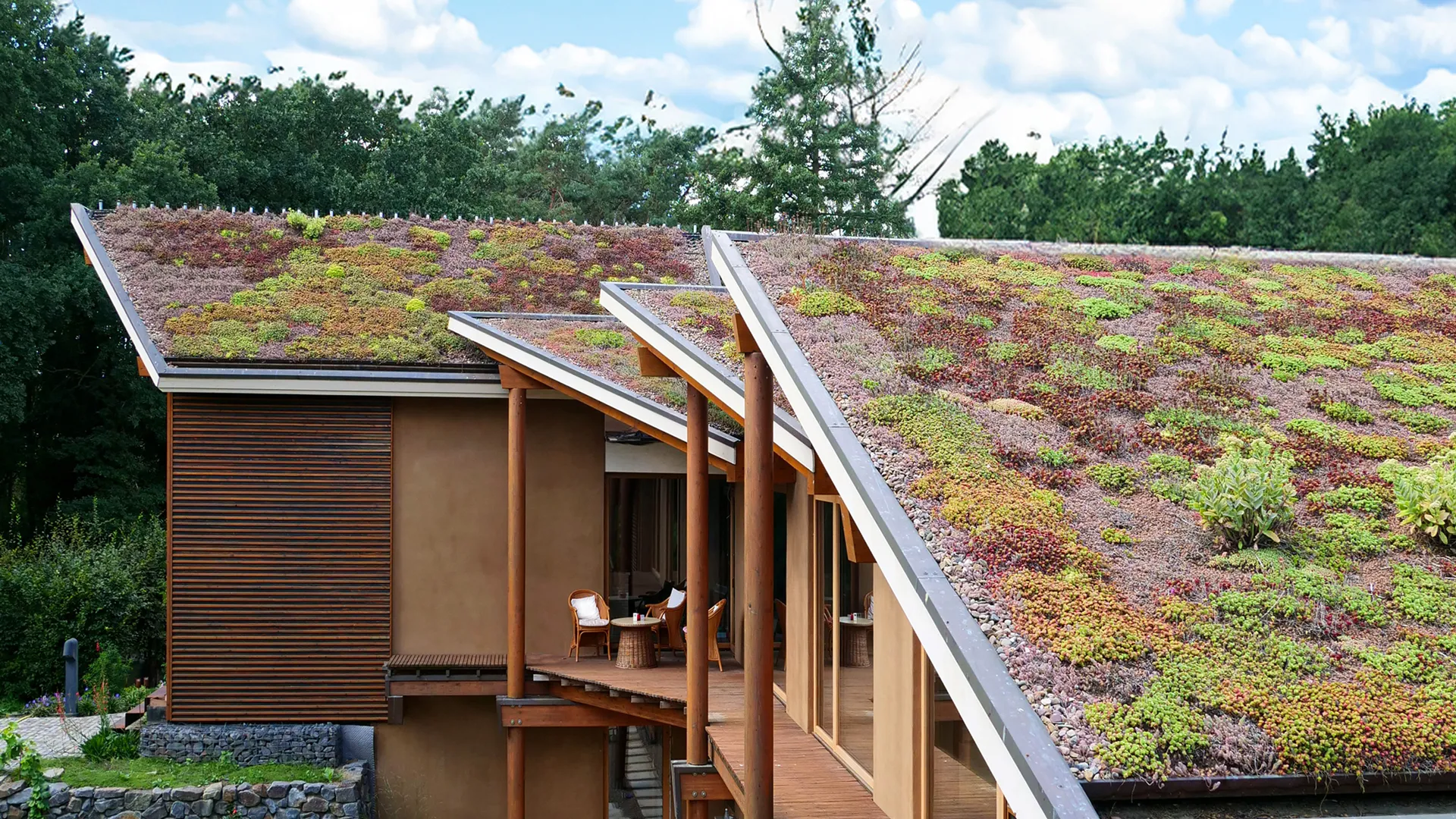

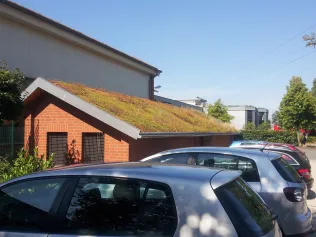

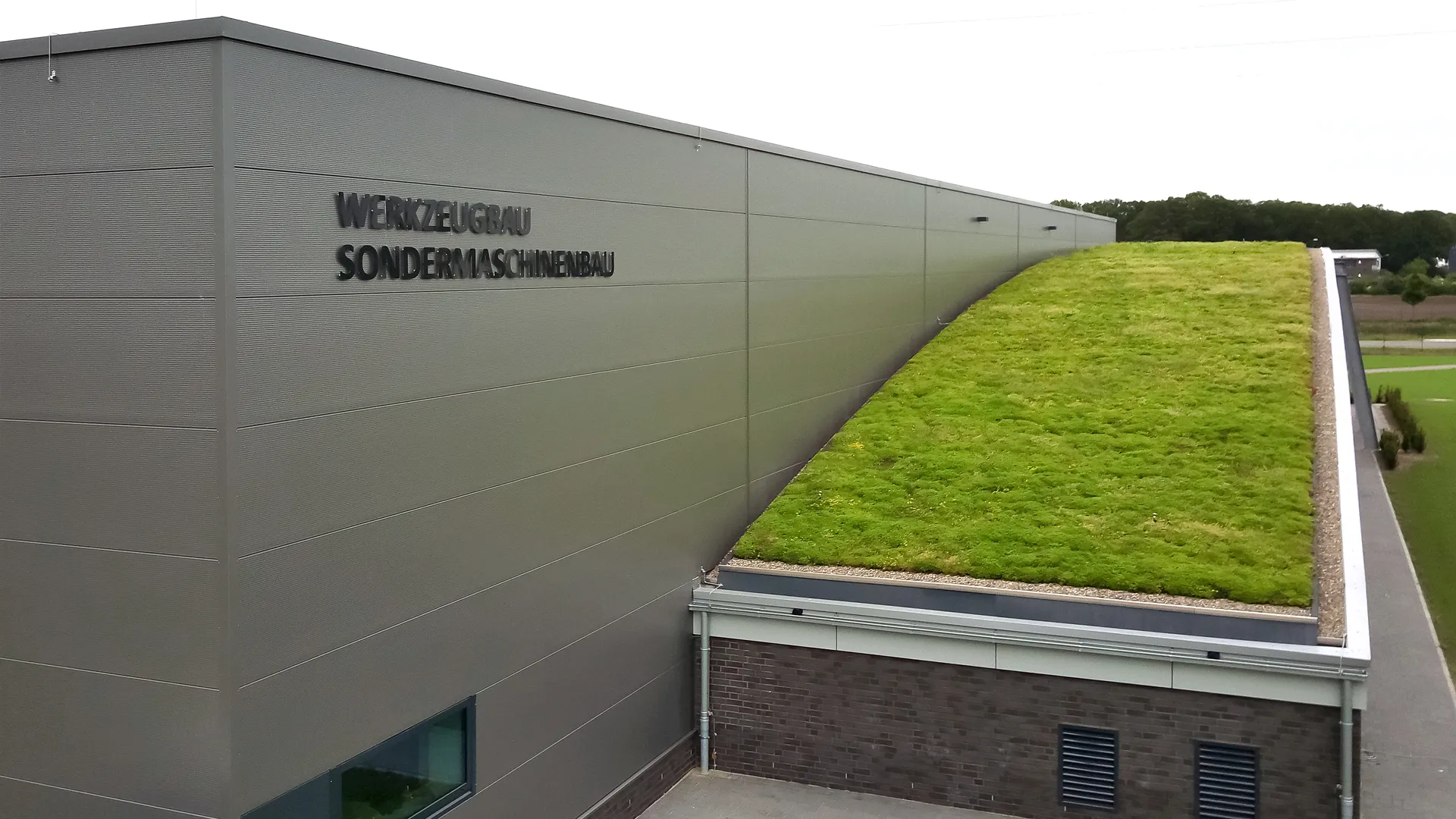

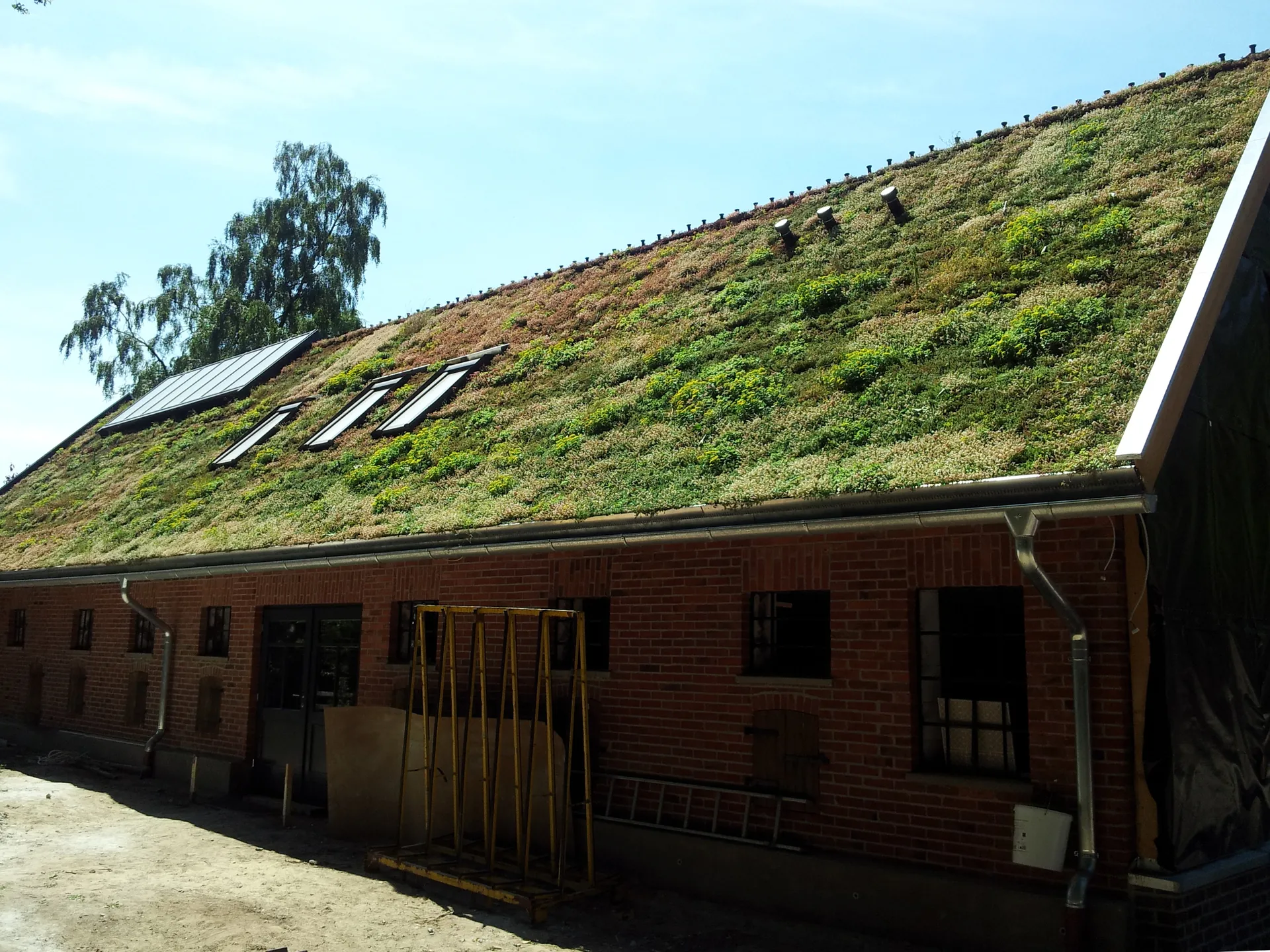

Dachbegrünung mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 30 © TOPGREEN
TOPGREEN Gründachpfanne 45 – 31° bis 45° Dachneigung

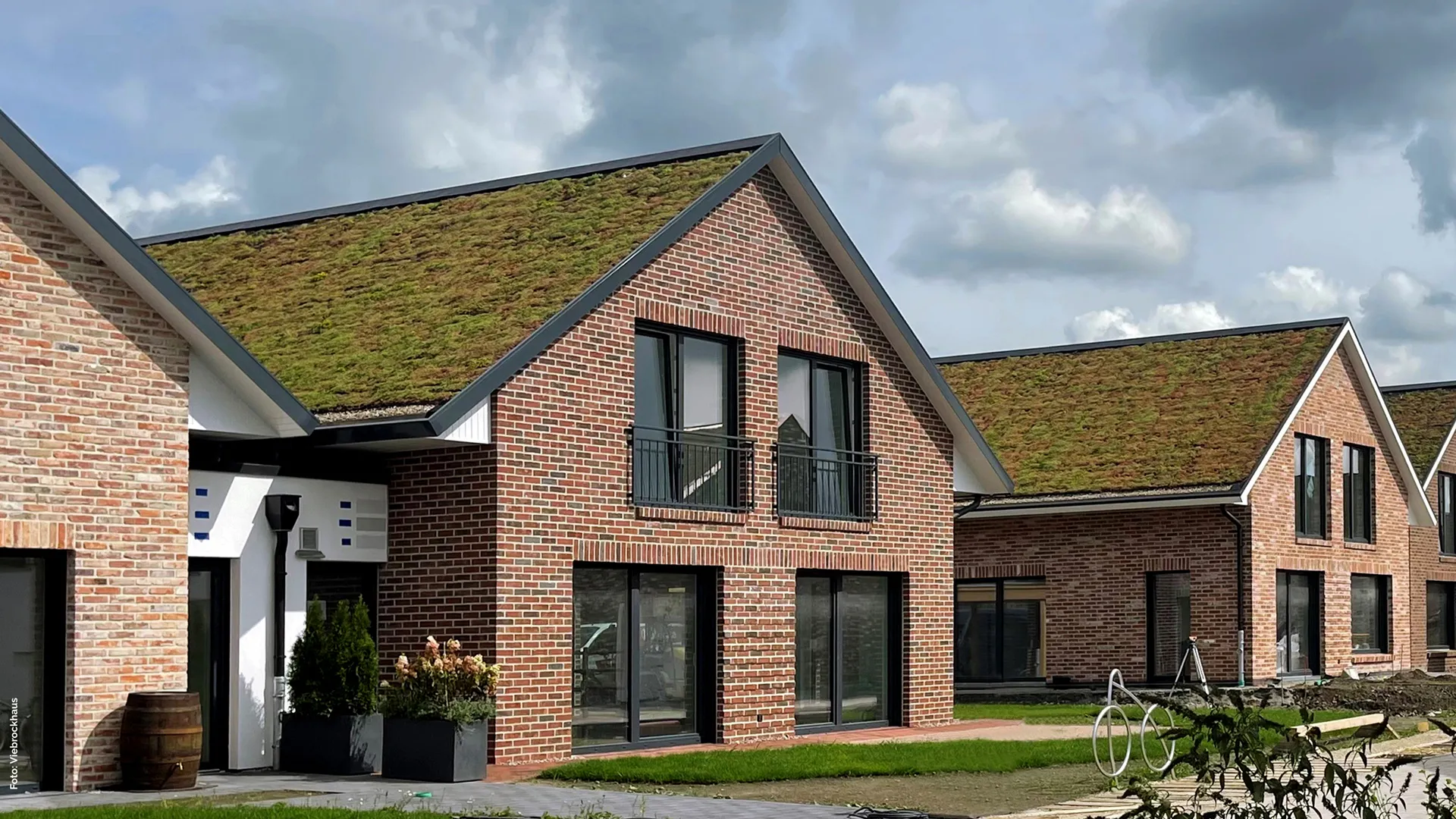

Dachbegrünung mit TOPGREEN Gründachpfanne GDP 45
Die Steildachpfanne GDP 45 ermöglicht umweltbewusste Dachbegrünungen auch für Steildächer mit einem Neigungswinkel von bis zu 45°.
GDP 45 eignet sich für alle Sattel-, Walm- und Zeltdächer im privaten Wohnungsbau und kann auch bei der Renovierung einfach auf die bestehende Dacharchitektur aufgebracht werden.

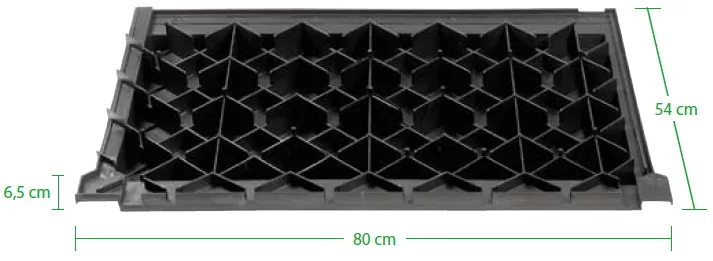

TOPGREEN Gründachpfanne GDP 45
TOPGREEN Gründachpfanne GDP 45
Speziell für Steildächer
Umweltbewussten Dachbegrünung für alle Sattel-, Walm- und Zeltdächer im privaten Wohnungsbau.
Kann auch bei der Renovierungen einfach auf die bestehende Dacharchitektur aufgebracht werden.
Die TOPGREEN Gründachpfanne GDP 45 ist allgemein bauaufsichtlich zugelassen - (Zulassungsnummer Z-10.9-546)

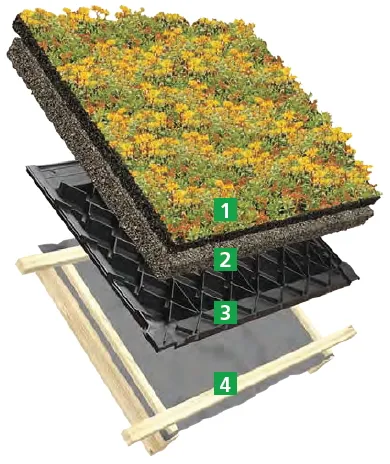

TOPGREEN Gründachpfanne GDP 45, Systemaufbau
Begrünungsmatten
Substratschicht
TOPGREEN Gründachpfanne GDS45
Lattung 4/6
Technische Daten | |
Material: | PP-C (Polypropylen Copolymer) |
Maße: | 80 cm x 54 cm x 6,5 cm |
Deckmaß: | 75 cm x 50 cm x 6,5 cm |
Gewicht: | 2,80 kg |
Verlegung: | Im Verbund – 2,6 Stck. /m2 |
Lattung: | 4 cm x 6 cm, Abstand: ca. 50 cm ± 1 cm |
Befestigung: | Befestigung nach statischen Erfordernissen durch Verschraubung im Randbereich |
Bepflanzung: | vorkultivierte Sedum-Matten (4,75 Schalen/m2 bei TOPGREEN Sedum-Matten) |
Wasserrückhaltevermögen bei Neigung: | 30° = 9,97 l /m2 35° = 9,14 l /m2 40° = 8,31 l /m2 45° = 7,48 l /m2 |

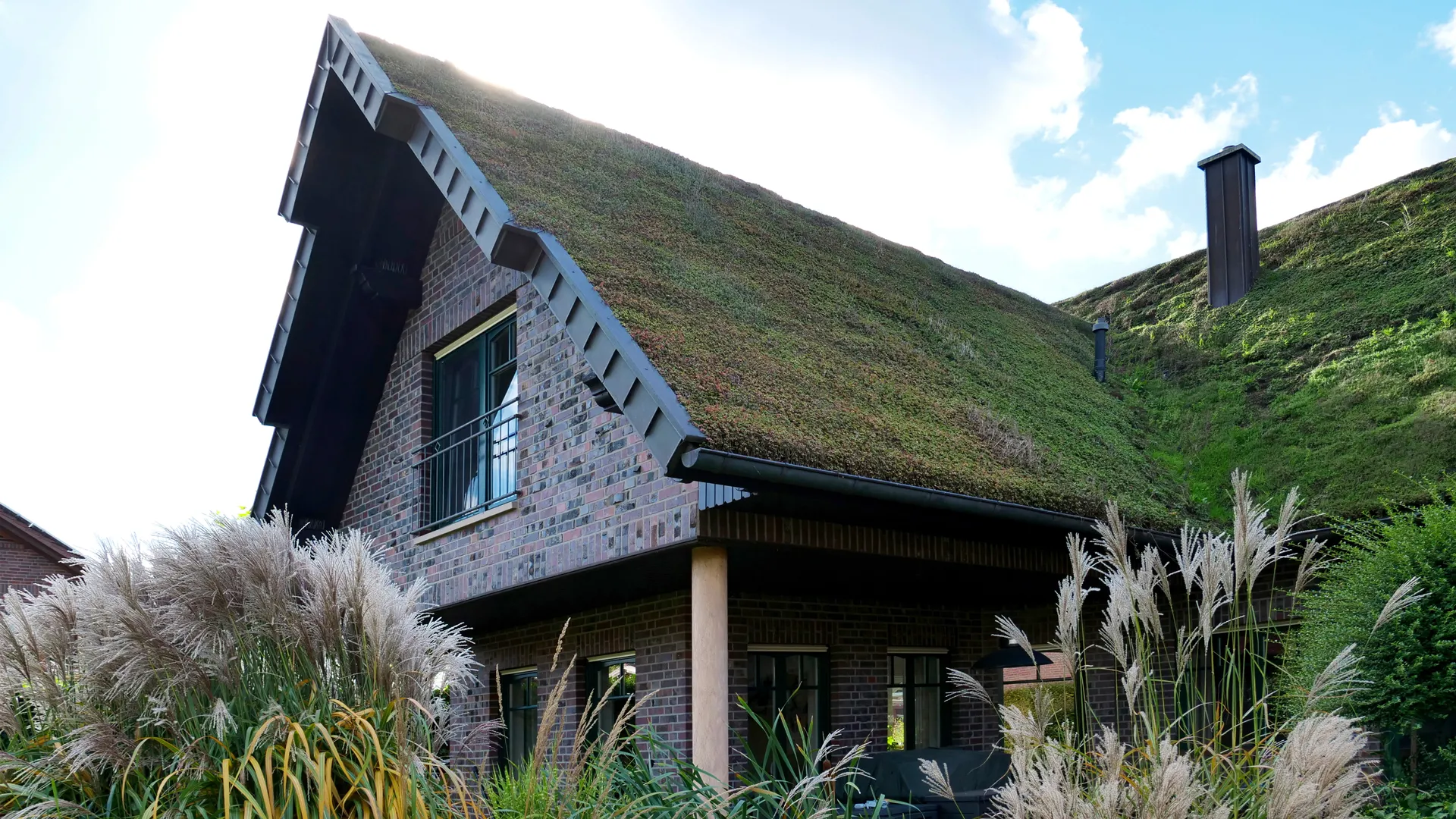

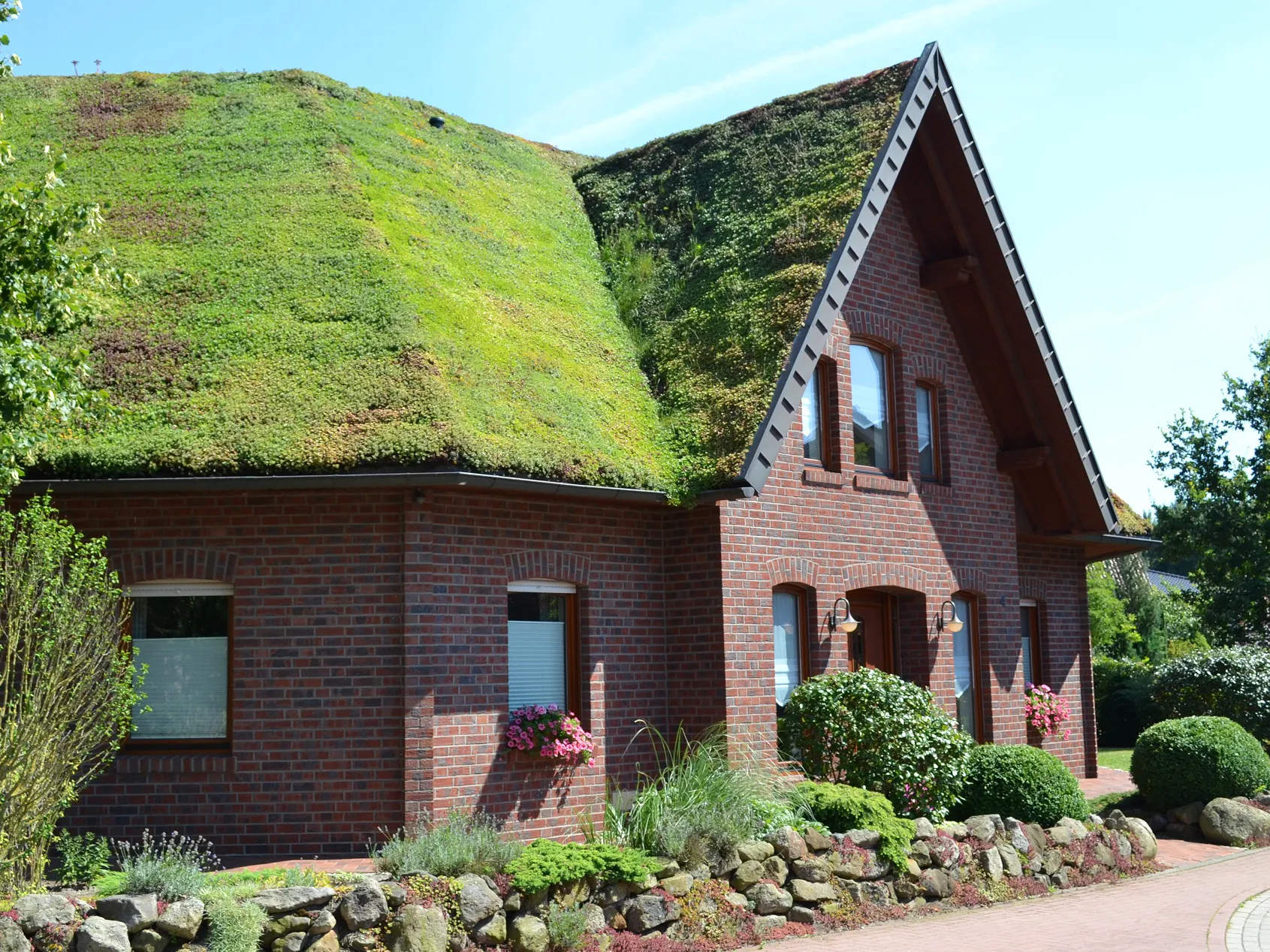

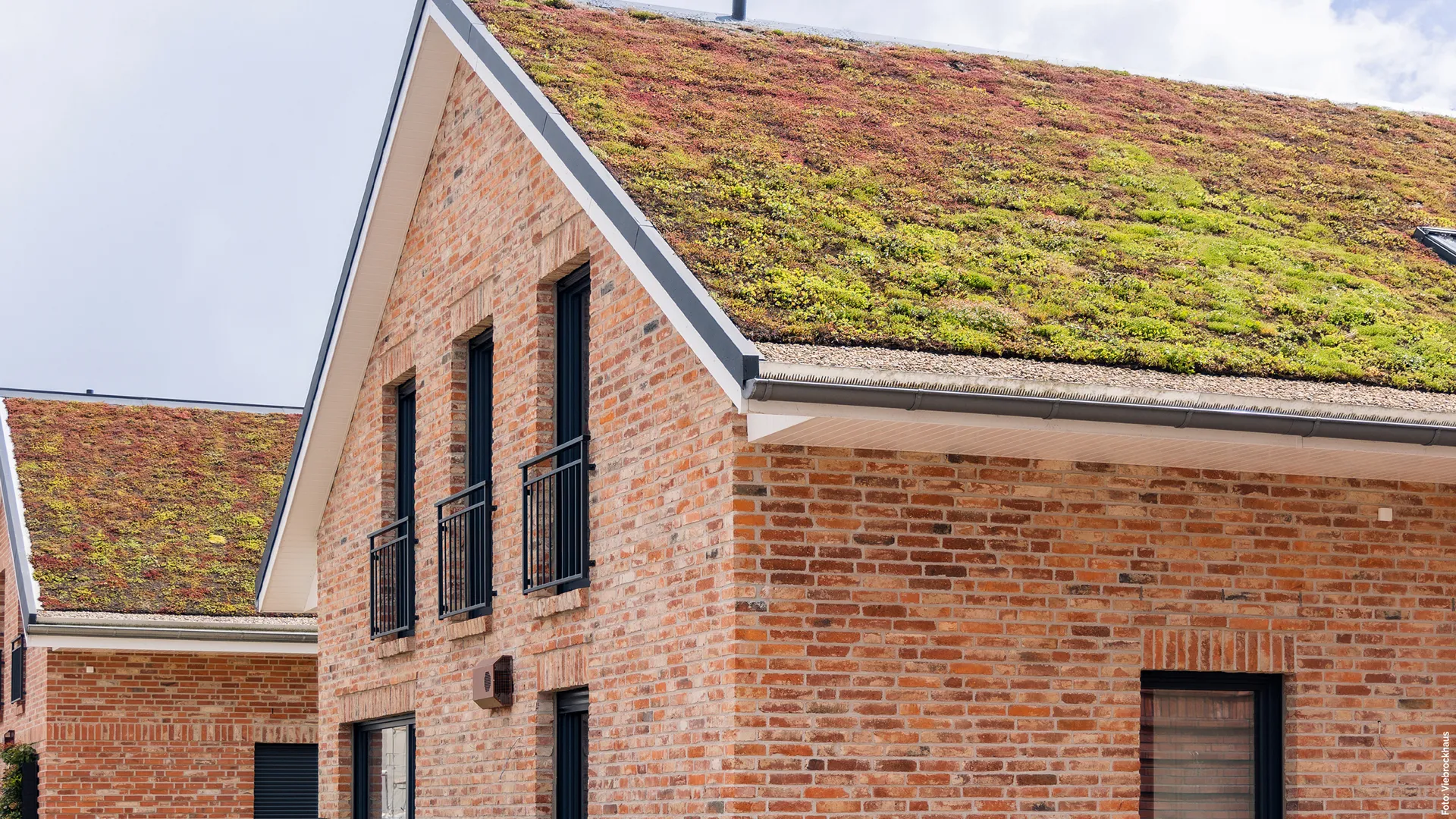

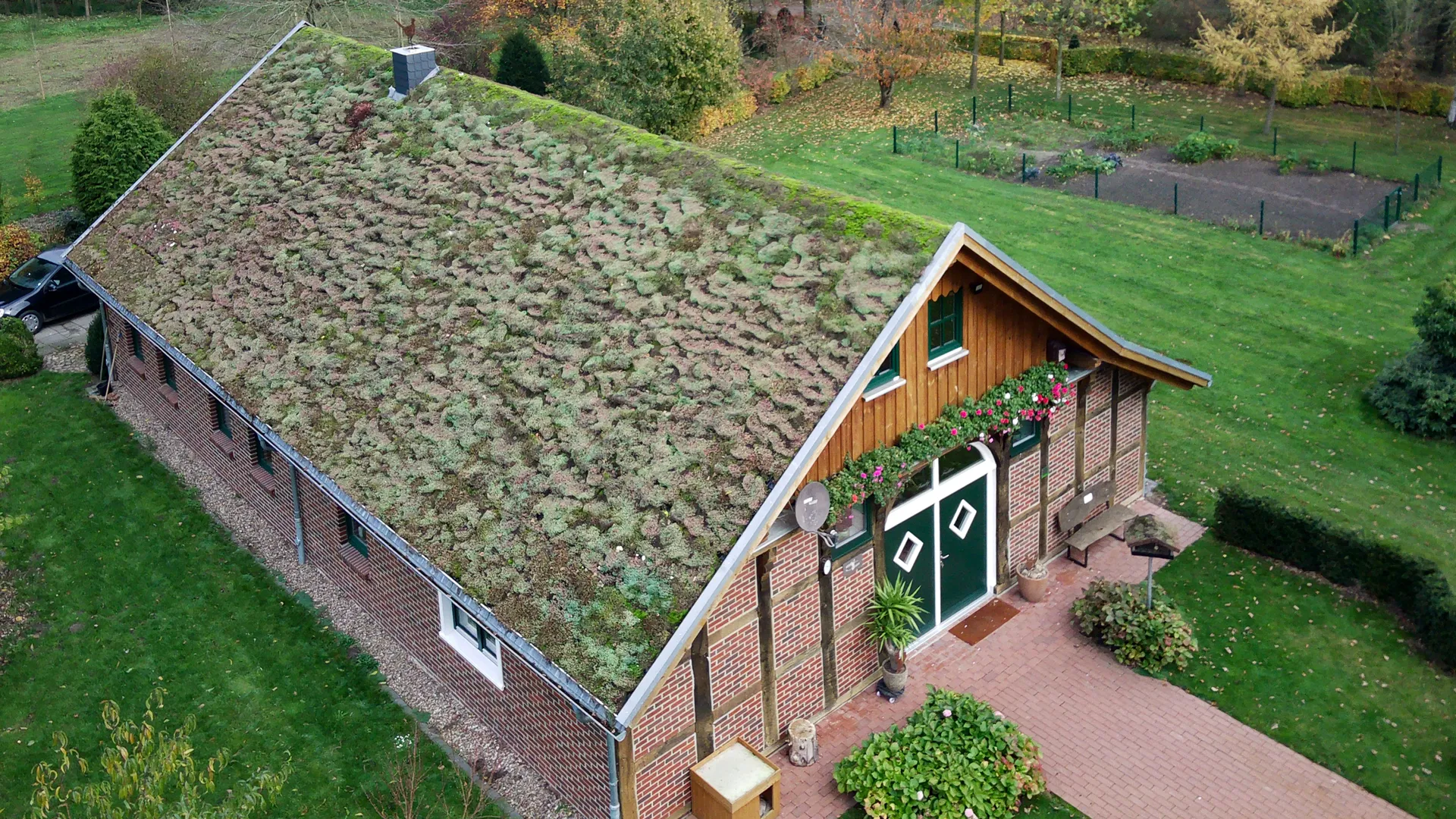

Dachbegrünung mit TOPGREEN Gründachpfanne GDP 45
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 45
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 45
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 45 © Viebrockhaus
© Viebrockhaus
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 45 © TOPGREEN
Dachbegrünung mit TOPGREEN Gründachpfanne GDP 45 © TOPGREEN
Begrünungsarten und Zubehör

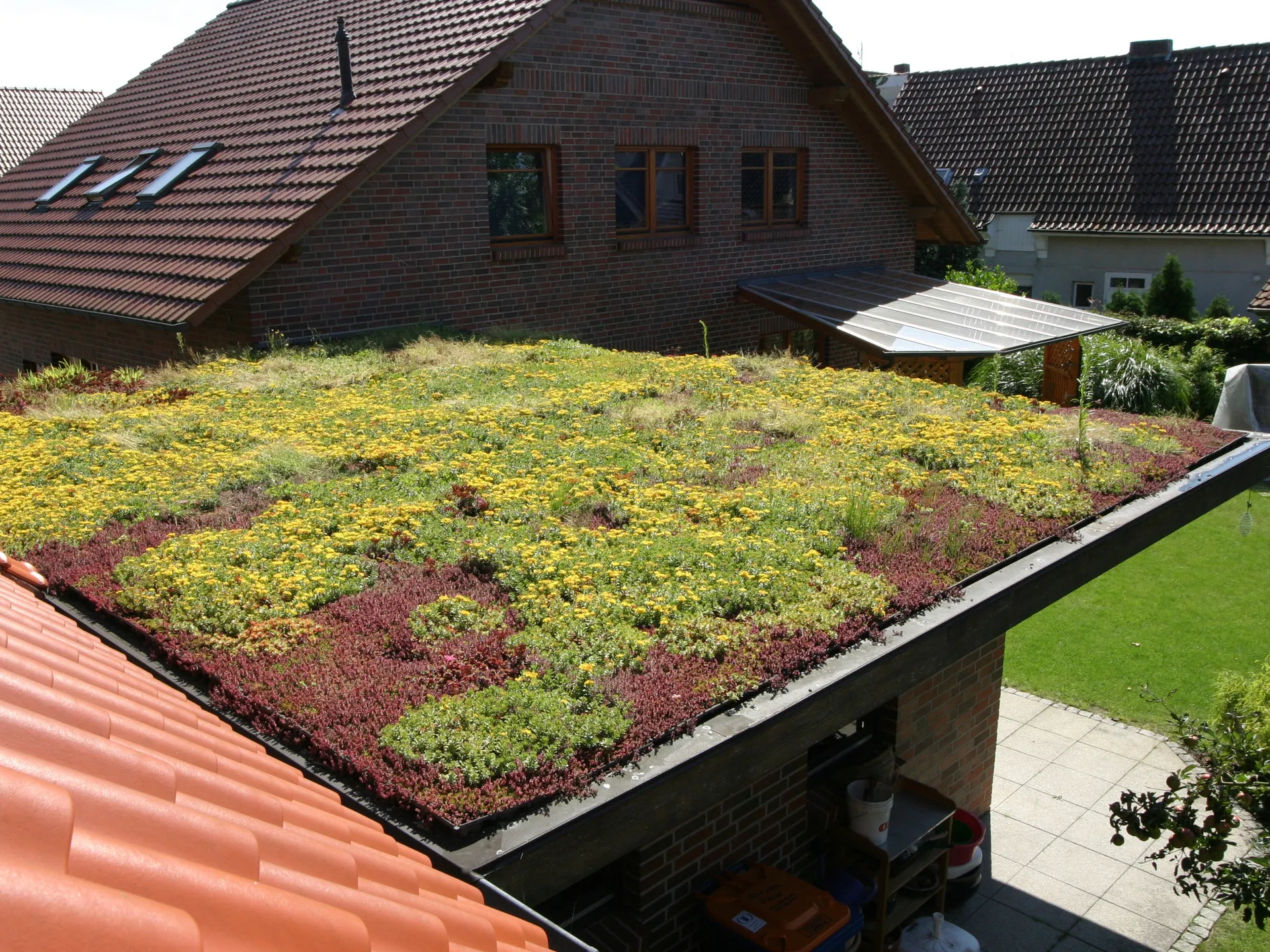

TOPGREEN Extensivbegrünung © TOPGREEN
In Abhängigkeit von der Nutzbarkeit, der Bauweise, der Art der Vegetation sowie dem Ausmaß der erforderlichen Pflege, wird zwischen der Extensiv- und der Intensivbegrünung unterschieden.
Extensivbegrünung
Pflanzen mit geringer Wuchshöhe wie z. B. Moose, Sedum, Kräuter und Gräser
Pflegeleichte Pflanzenarten
Für Flach- und Steildächern mit niedrigen Lastannahmen und entsprechend geringer Aufbaudicke
Die Pflanzen erhalten sich weitestgehend selbst und es ist wenig Pflege notwendig
Intensivbegrünung
Für Flachdächer
Regelmäßige Pflege erforderlich
Überwiegend Pflanzungen von Stauden, Sträuchern, Bäumen sowie Rasenflächen
Größere Schichtdicken und höhere Lastannahmen erforderlich
Pflanzenarten für Extensivbegrünung
Pflanzenarten für Extensivbegrünung
Neben einem reichhaltigen Sedum-Angebot steht eine Vielzahl weiterer Pflanzarten und -sorten, je nach Lage, Klimabedingungen, Makro- und Mikrostandortanforderungen und den biologischen Anforderungen der Pflanzen selbst, zur Auswahl.
Zubehör

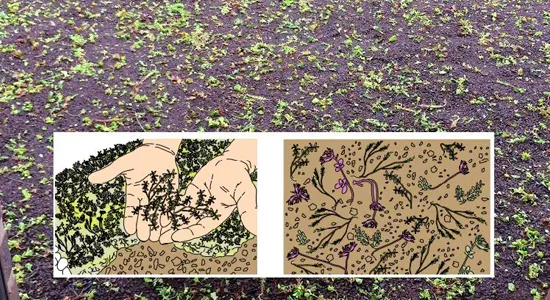

TOPGREEN Sprossen
TOPGREEN Sprossen
Für extensive Dachbegrünungen sind verschiedene Begrünungsverfahren möglich. Bei Topgreen erhält man sowohl vorkultivierte Sedummatten als auch Sedumsprossen. Für eine einwandfreie Begrünung wird empfohlen, ab 15° Dachneigung nur noch mit vorkultivierten Pflanzmatten zu begrünen. Ausbringung bei frostfreier Witterung. Idealerweise von April – Juni bzw. September – Oktober

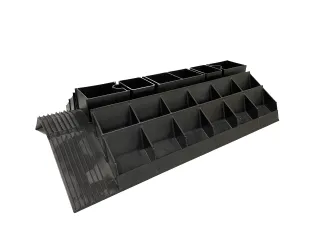

TOPGREEN Firstpfanne
TOPGREEN Firstpfanne
Die TOPGREEN Firstpfanne kommt bei der Begrünung von Satteldächern zum Einsatz. Mit diesem Sonderbauteil ist ein ordentlicher Übergang/Anschluss der am First zusammenlaufenden Dachflächen garantiert. Durch Aufbringen entsprechender Entlüftungsröhrchen kann die zwischen Gründachpfanne und Unterspannbahn zirkulierende Luft am First entweichen. Die Luftzirkulation sorgt zudem dafür, dass der angesprochene Bereich zwischen Pfanne und Unterspannbahn stets trocken gehalten wird.
