Systembeschreibung
Mit seinen bewährten kleberbasierten Vorwandmontage-Lösungen bietet CPG Europe nicht nur das Original, sondern auch das einzige System auf dem Markt, das vom ift Rosenheim für diesen Einsatz so umfangreich geprüft ist.
Warum Vorwandmontage?
Je besser die Wärmedämmwerte der Wände und Fenster eines Gebäudes sind, umso problematischer ist der Anschluss zwischen beiden Bauteilen. Denn eine hoch wärmedämmende Wand besitzt konstruktionsbedingt eine geringe Festigkeit, ein hoch wärmedämmendes Fenster dagegen ein hohes Gewicht. Die energetische Notwendigkeit der Fenstermontage in der Dämmebene verschärft die Anforderungen an den Bauteilanschluss zusätzlich. Hier ist eine Lösung gefordert, die besonders in Bezug auf Statik, Abdichtung und Befestigung absolut zuverlässig und sicher funktioniert.
Bei vielen der neuen hochdämmenden Steine liegen zudem keine gesicherten Angaben zu den Befestigungen vor. Nicht selten macht eine falsch ausgeführte Bohrung – aufgrund der dünnen Steinsteg-Querschnitte – die gesamte Ausführung zu einer nicht kalkulierbaren Größe.
Vermeidung einer geometrischen Wärmebrücke
Die Platzierung des Fensters in der Außenwand entscheidet über den Isothermenverlauf. Die ideale Lage der Innenoberflächen von Fenstern und Türen befindet sich leicht außerhalb der 10° – 13° Isotherme des Wandaufbaus. In dieser Lage bleibt die innere Oberfläche frei von Tauwasser und es besteht kein Risiko einer Schimmelbildung.
Das illbruck „Vorwandmontage-System“ System PRO, abgestimmt auf den jeweiligen Gebäudetyp

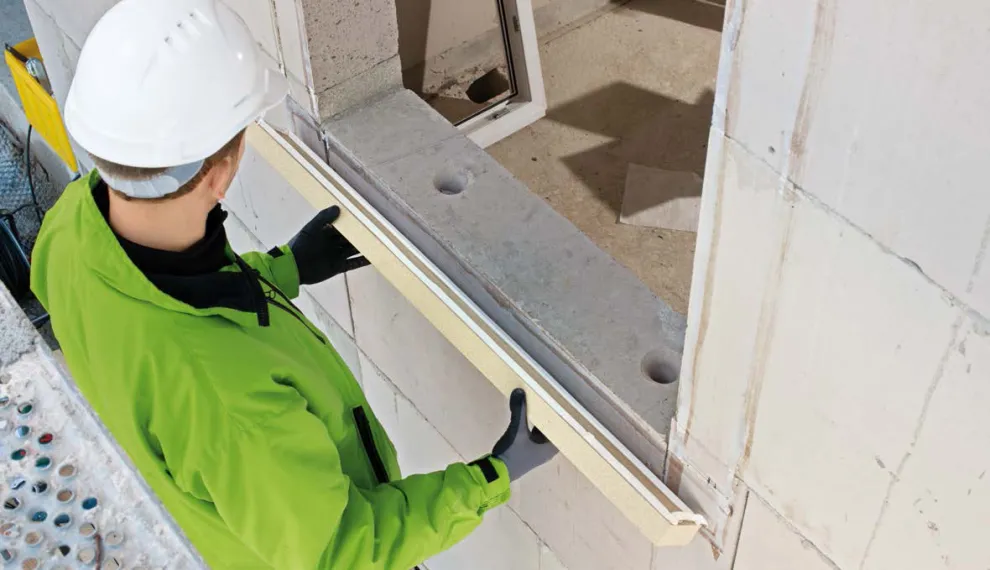

Das System wird geklebt
Die Lastabtragung erfolgt über eine dauerhafte Klebung ohne zusätzliche Abstützung. Aus wenigen Quadratmillimetern, die einer Schraube als Kontakt und Befestigungsfläche zur Verfügung stehen (Punktlasten), werden bei den Klebeflächen des illbruck VWMS schnell 100 Quadratzentimeter – oder mehr zur Aufnahme von Flächenlasten. Das Ergebnis ist eine Tragkraft je nach Systemtyp und Wandbaustoff von bis zu 800 kg pro Meter Zarge und ermöglicht auch die Montage von schweren, z.B. 3-fach verglasten, großen Fensterelementen.
Drei Systemtypen

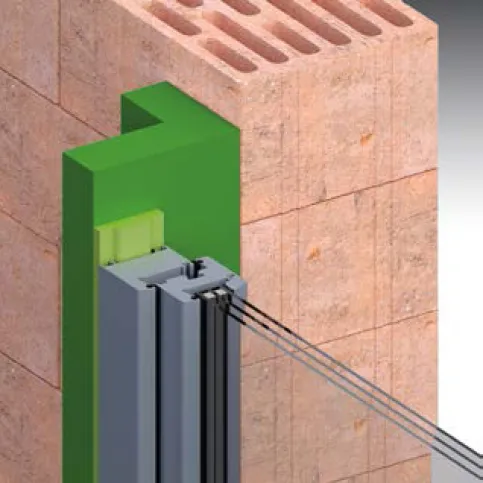

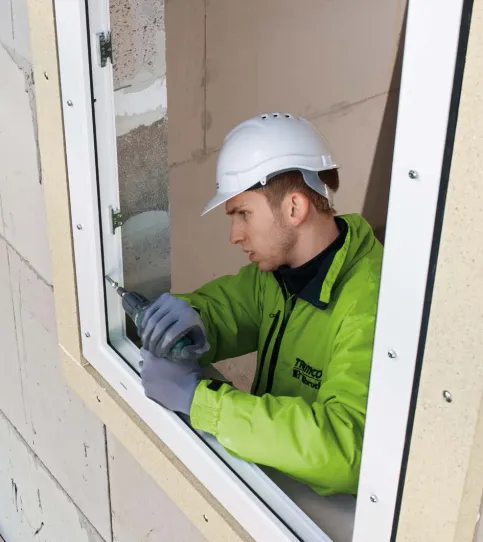

Vorwandmontage-System System PRO wird für eine passgenaue Problemlösung in drei Systemtypen mit verschiedenen Ausladungen angeboten. Die Lastverteilung übernimmt jeweils die Zarge, welche die Fensteröffnung umfasst. Sie dient gleichzeitig als konstruktiver Befestigungsrahmen. Die deutlich vergrößerten Lastabtragungsflächen erlauben es, selbst bei in sich wenig stabilen Baustoffen (z.B. Porenbeton) sehr hohe Lasten abzutragen. Die Zargen bieten zudem einen geeigneten Untergrund für die Befestigung und Abdichtung des Fensters.

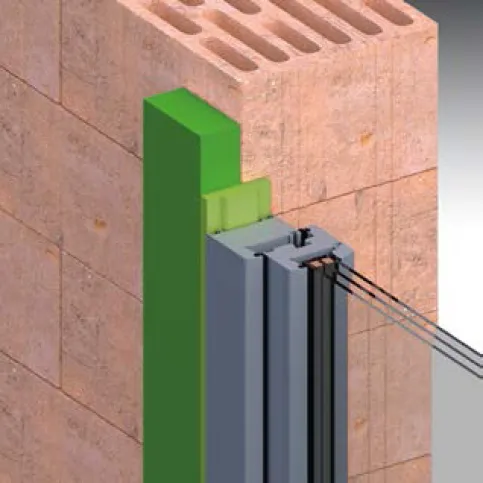

Systemtyp 1, 35 mm Ausladung, PR011 Fenstermontage-Platte

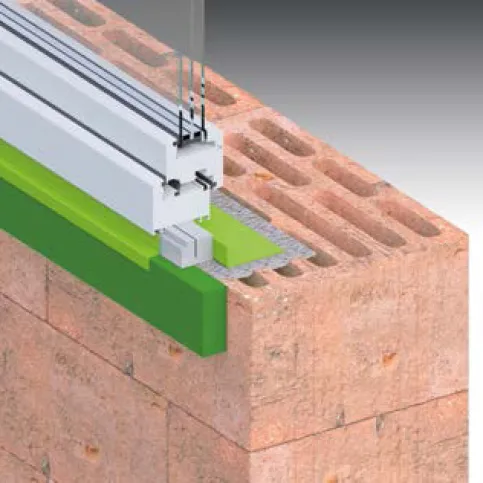

Systemtyp 2, 90 mm Ausladung, PR007 Fenstermontage-Zarge

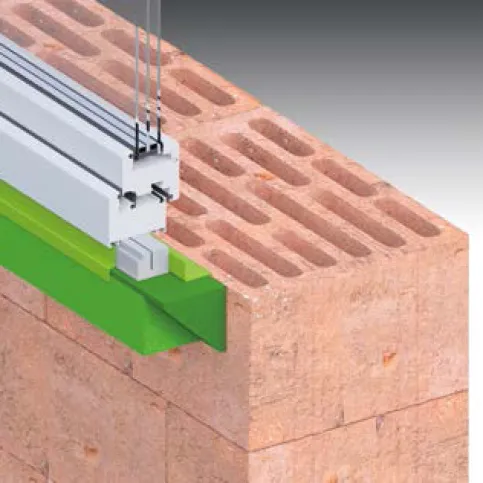

Systemtyp 3, 120 – 200 mm Ausladung, PR010 Fenstermontage-Winkel
FX/60 Absturzsicherungs-Lasche
Die FX760 Absturzsicherungs-Lasche bietet sowohl für alle drei Typen des illbruck Vorwandmontage-Systems, als auch für alle Montage-Positionen der Fenster geprüfte Sicherheit.
Produktmerkmale
Systemsicherheit von der Statik über den Brandschutz, von der DiBt-Zulassung bis zur Luftdichtheit (a-Wert < 0,1)
Schlagregendichtheit: bis 1050 Pa. Pendelschlagversuch: Klasse 5.
Das erste ift-zertifizierte kleberbasierte „Vorwandmontage-System“:
Bauteilprüfung nach MO-01/1 (Abdichtung)
Bauteilprüfung nach MO-02/1 (Befestigung)
Verklebung ohne zusätzliche Abstützung (Soforthaftkleber).
Mit 200 – 800 kg/m ermöglicht die Verklebung eine hervorragende Lastabtragung auf allen bauüblichen Untergründen.
Niedrige Fenstermontagekosten durch schnellste Montage.
Optimaler Schallschutz der Anschlussfuge, keine Reduzierung des bewerteten Schalldämmmaßes des Fensters.
Hoher Einbruchschutz (RC2 nach DIN EN1627)
Das Vorwandmontage-System illbruck SY002 SMART

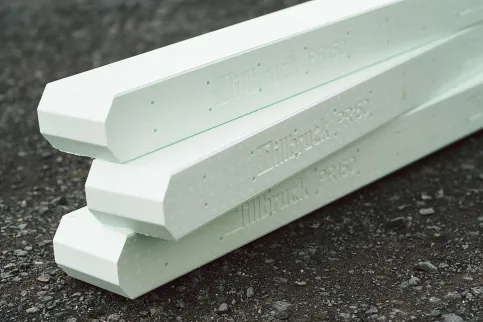

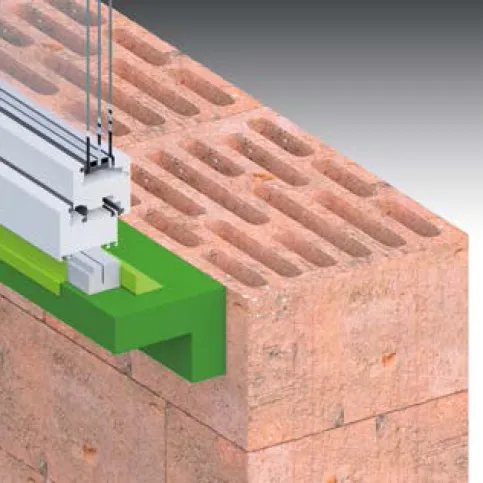

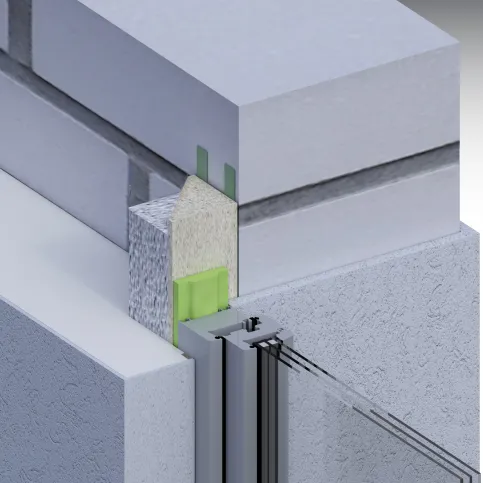

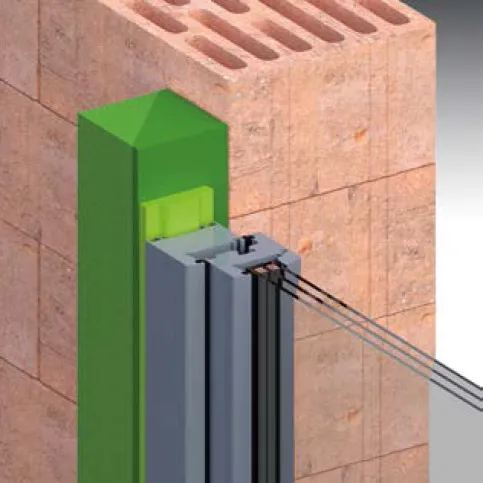

Die grünen Fenstermontage-Riegel aus hochverdichtetem EPS sind die tragenden Elemente des illbruck SY002 Vorwandmontage-Systems SMART. Sie sind leicht, trotzdem sehr stabil und einfach in der Handhabung.
Das Design ermöglicht eine einfache und im Prinzip unbegrenzte Aneinanderreihung von Riegeln ohne Erzeugung von Nullfugen, welche keine längenausgleichende Eigenschaften haben. Dies ist wichtig, um das nachfolgende Gewerk der Fensterabdichtung zu vereinfachen.
Die Riegel sind in den Ausladungen 35, 50, 80, 100, 120, 140, 160, 180 und 200 mm erhältlich.
Montage

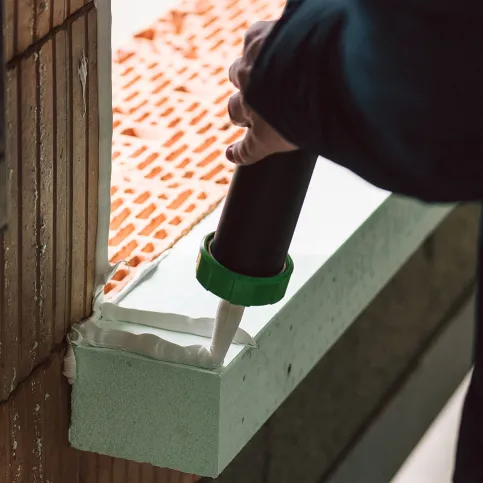

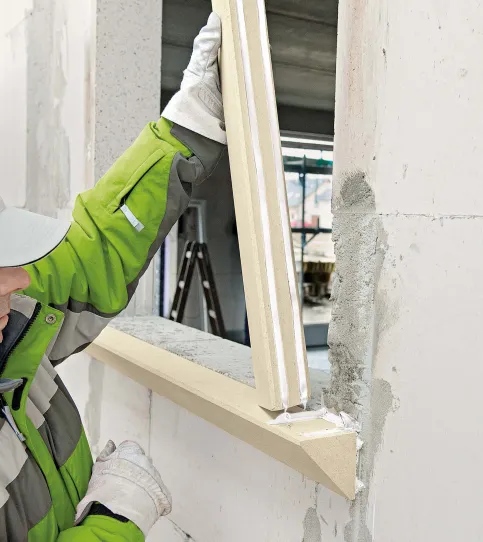

Als Montagehilfe und zur luftdichten Anbindung der Riegel wird ein Hybrid-Kleber eingesetzt, welcher zum Riegel und zu sämtlichen bauüblichen Untergründen eine sehr gute Anfangs- und Endhaftung aufweist. Zur Befestigung der Riegel im Wandbildner werden Schrauben zur Direktbefestigung mit Flachkopf empfohlen, z.B. SFS FB-FK T30 7,5 x ...
Je nach Ausladung und Untergrund werden die Riegel mit Einfachverschraubung, Doppelverschraubung oder Einfachverschraubung mit Stützklotz montiert.
Prüfungen und Zertifikate
Das illbruck Vorwandmontage-System PRO ist die erste und bislang einzige vom ift Rosenheim (nach Richtlinie MO-01/1) zertifizierte kleberbasierte Fenster-Vorwandmontagelösung. Es ist das inzwischen meistgeprüfte System mit mehr als 20 Einzelprüfungen und Kalkulationsrechnungen.
