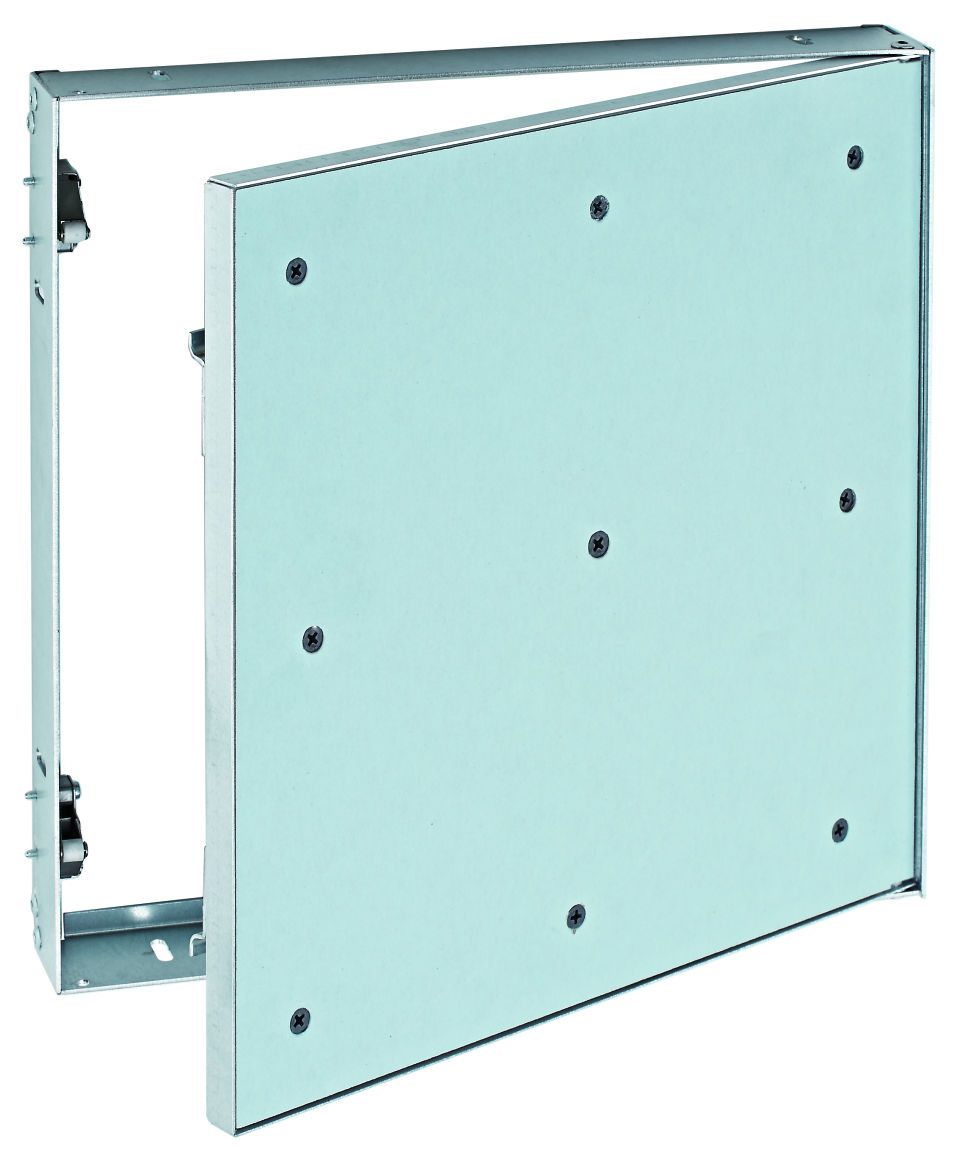

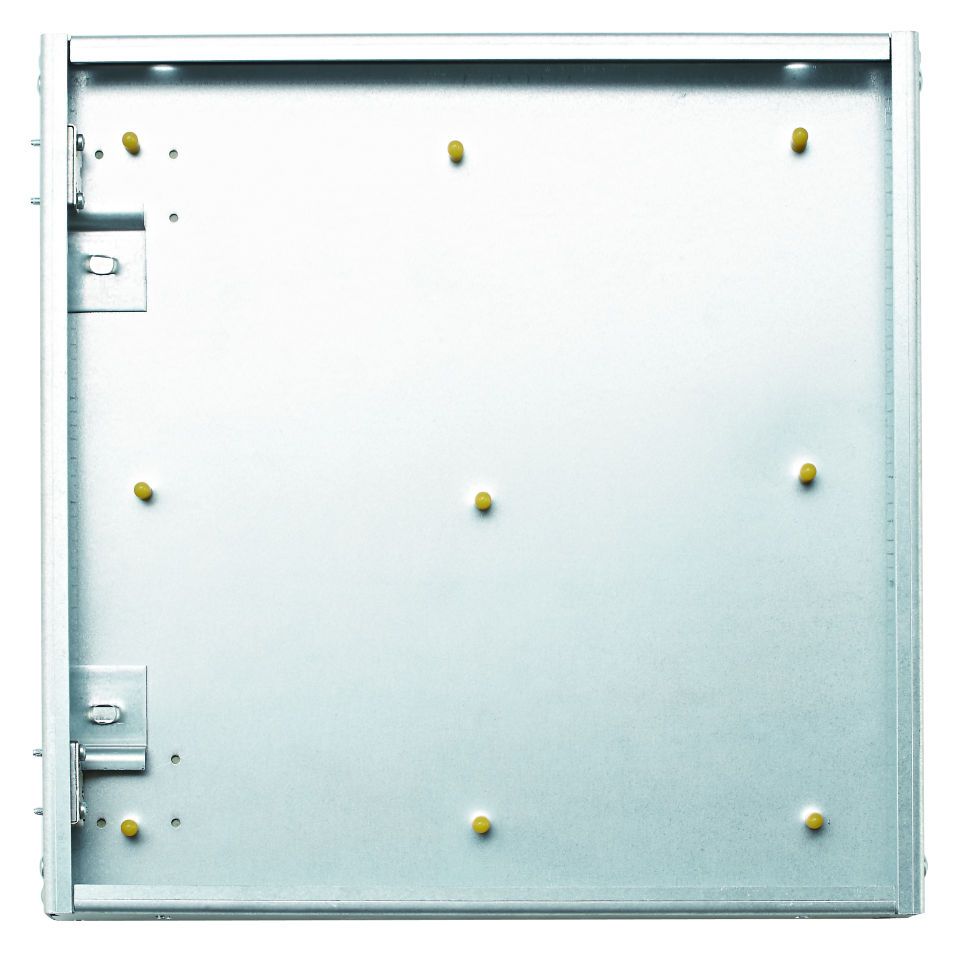

Geschraubte Gipskartonplatte H2 nach DIN EN 520, GKBi nach DIN 18180. Für alle alle Beplankungsdicken verwendbar. Klappe nicht aushängbar, Türblatt fest montiert. Einfache Montage: Öffnung ausschneiden, Klappe einschieben, seitlich am Profil anschrauben - fertig! Keine überstehenden Schnappverschlüsse. Öffnen und Schließen durch Druck auf die Klappe an der Schnäpperseite. Einbau seitlich angeschlagen.
Upmann GmbH & Co. KG
Weidenweg 20
33397 Rietberg
Deutschland
Weidenweg 20
33397 Rietberg
Deutschland
Tel. +49 5244 985-0
Fax +49 5244 985-110
Fax +49 5244 985-110
Produkteigenschaften
| Farbton: | weiß |
| Oberfläche: | pulverbeschichtet |
| Werkstoff: | Gipskarton, Stahl |
| Breite: | 200mm, 300mm, 400mm, 500mm, 600mm, 800mm |
| Einbaubreite: | 199mm, 299mm, 399mm, 499mm, 599mm, 799mm |
| Einbauhöhe: | 199mm, 299mm, 399mm, 499mm, 599mm, 799mm |
| Höhe: | 200mm, 300mm, 400mm, 500mm, 600mm, 800mm |
| Verschließtechnik: | Schnäpperverschluss |
| Anzahl der Verschlüsse: | 2, 3 |
| Breite Türblatt: | 194mm, 294mm, 394mm, 494mm, 594mm, 794mm |
| Höhe Türblatt: | 194mm, 294mm, 394mm, 494mm, 594mm, 794mm |
Herstellerspezifische Eigenschaften

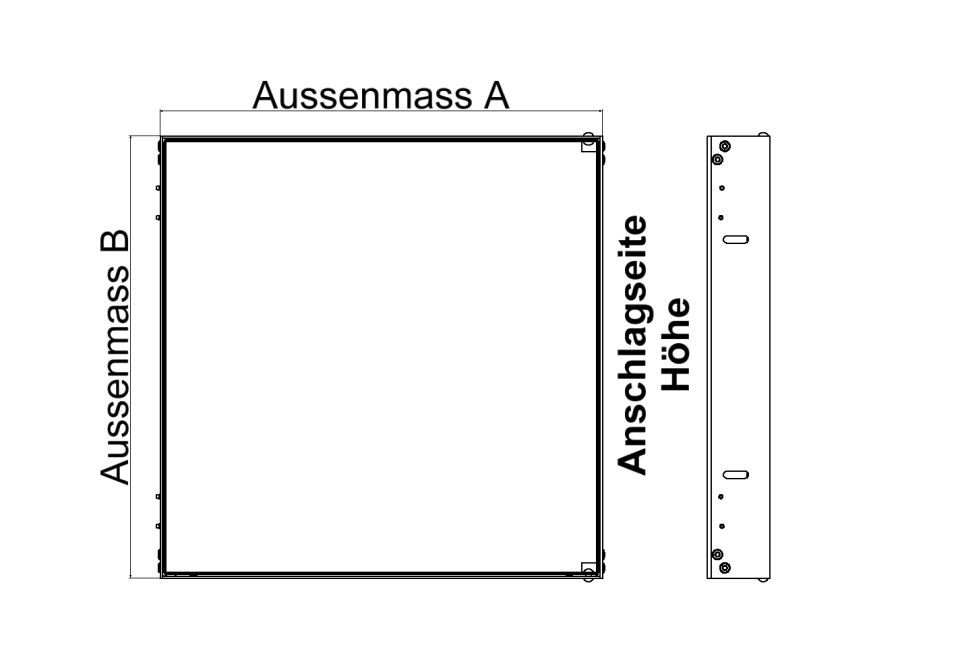

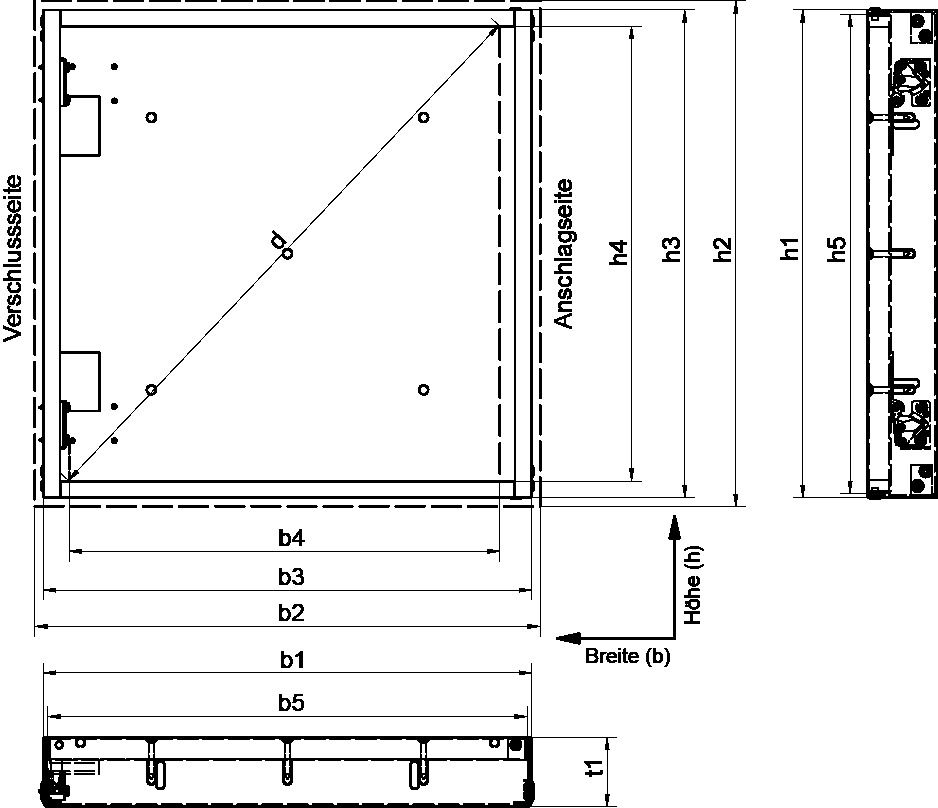

| Rahmenaußenmaß A (mm) | 199, 299, 399, 499, 599, 799 |
| Rahmenaußenmaß B (mm) | 199, 299, 399, 499, 599, 799 |
| Rahmen Innenmaß / Lichte Weite A | 251,5, 351,5, 751,5, 364, 264, 551,5, 764, 451,5, 564, 164, 464 |
| Rahmen Innenmaß / Lichte Weite B | 179, 279, 379, 479, 579, 779 |
| Durchgangsmaß (mm) | 242, 375, 384, 516, 525, 658, 666, 799, 808, 1082, 1091 |
| Bauöffnungsmaß Breite Min. (mm) | 201, 301, 401, 501, 601, 801 |
| Bauöffnungsmaß Höhe Min. (mm) | 201, 301, 401, 501, 601, 801 |
| Gipskartoneinlage (mm) | 25, 12,5 |
