Produktübersicht und Produkteigenschaften
Moderne Vakuumisolationsplatten übertragen das Prinzip der Thermosflasche in die Plattenform und bieten so eine optimale physikalische Art der Dämmung auf engstem Raum.
VIPs dämmen bis zu 10 Mal besser als konventionelle Dämmstoffe gleicher Dicke (Bemessungswert der Wärmeleitfähigkeit ca. 0,007 W/mK ab 20 mm Dicke). Somit kann ca. 80% Platz für die Dämmung einspart werden.

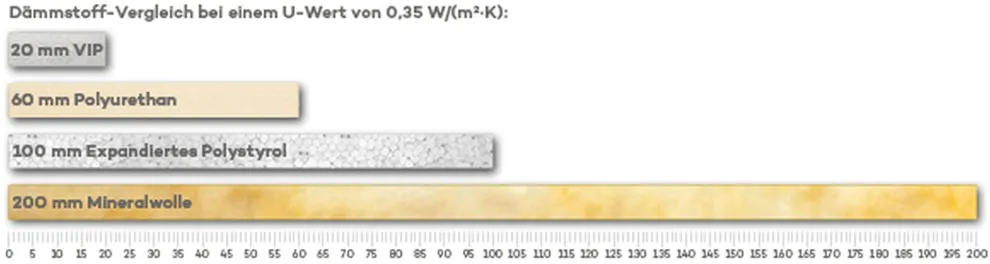

Dämmstoffvergleich
Funktionsweise und Produktvarianten
Das druckstabile Kernmaterial besteht aus verpressten, mikroporösen Silica Pulver. Der Kern ist mit einer Hochbarrierefolie unter Anwendung einer speziellen Technik gasdicht verpackt und evakuiert, d.h. luftleer gepumpt. Das wärmeleitende Medium Luft ist entfernt, was zu einer deutlichen Reduktion des Wärmetransports durch Konvektion und Wärmeleitung führt.
Paneelausführungen

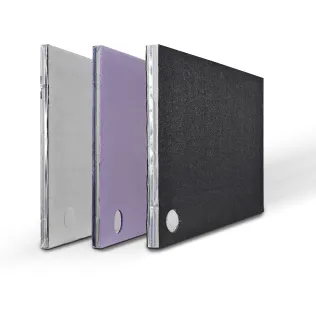

v.l.n.r: Vakuumdämmplatten va-Q-vip F, va-Q-vip F XPS, va-Q-vip F GGM
Vakuumdämmplatte va-Q-vip Floor
Vakuumdämmplatte va-Q-shield VIP C
Produktvarianten
Vakuumdämmplatte va-Q-vip F-XPS: evakuierte Dämmplatte mit einer Polystyrol-Kaschierung
Besondere Anwendungen: Flachdach- und Terrassendämmung, Fassadendämmung, Dämmung von Fensterlaibungen, Kellerdeckendämmung
Vakuumdämmplate va-Q-vip F-GGM: evakuierte Dämmplatte mit Gummigranulat-Kaschierung
Besondere Anwendungen: Flachdach- und Terrassendämmungen, Fußbodendämmung

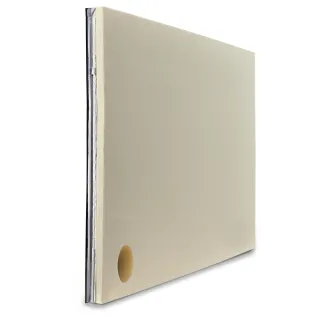

Vakuumdämmplatte va-Q-vip Floor: evakuierte Dämmplatte mit unterseitig Gummigranulat-Kaschierung und oberseitig PIR-Kaschierung
Besondere Anwendungen: Boden, Flachdach, Balkon und Terrassen

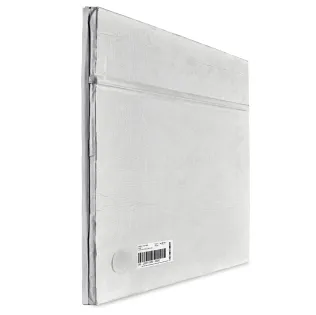

Vakuumdämmplatte va-Q-shield VIP C: evakuierte Dämmplatte mit brandsicherem Gewebeumschlag
Besondere Anwendungen: in Gebäuden der Klassen 4 und 5
Alle Produktvarianten zeichnen sich aufgrund ihrer besonderen Folienfalttechnik durch glatte Kanten und Ecken aus (va-Q-seam®). Einzelne Elemente lassen sich daher praktisch fugenlos aneinander setzen. Standardmäßig werden rechteckförmige Platten hergestellt. Andere Plattenformen sind auf Anfrage möglich.
Die Vakuumdämmplatten sind gemäß Zulassungsnummer Z-23.11-1658 vom Deutschen Institut für Bautechnik allgemein bauaufsichtlich zugelassen.
Brandklasse DIN 4102: B2 (normalentflammbar)
DIN 4102: B2 (normalentflammbar) – EU-Norm Klasse E
EN 13501-1: B-s1, d0 (schwerentflammbar)
Anwendungsgebiete DIN 4108–10
DAA: Außendämmung von Dach oder Decke, vor Bewitterung geschützt, Dämmung unter Deckungen
DAD: Außendämmung von Dach oder Decke, vor Bewitterung geschützt, Dämmung unter Abdichtung
DZ: Zwischensparrendämmung, zweischaliges Dach, nicht begehbare, aber zugängliche oberste Geschoßdecken
DI: Innendämmung der Decke (unterseitig) oder des Daches, Dämmung unter den Sparren/Tragkonstruktion, abgehängte Decke, usw.
DEO: Innendämmung der Decke oder Bodenplatte (oberseitig) unter Estrich ohne Schallschutzanforderungen
WAB: Außendämmung der Wand hinter Bekleidung
WH: Dämmung von Holzrahmen- und Holztafelbauweise
WI: Innendämmung der Wand

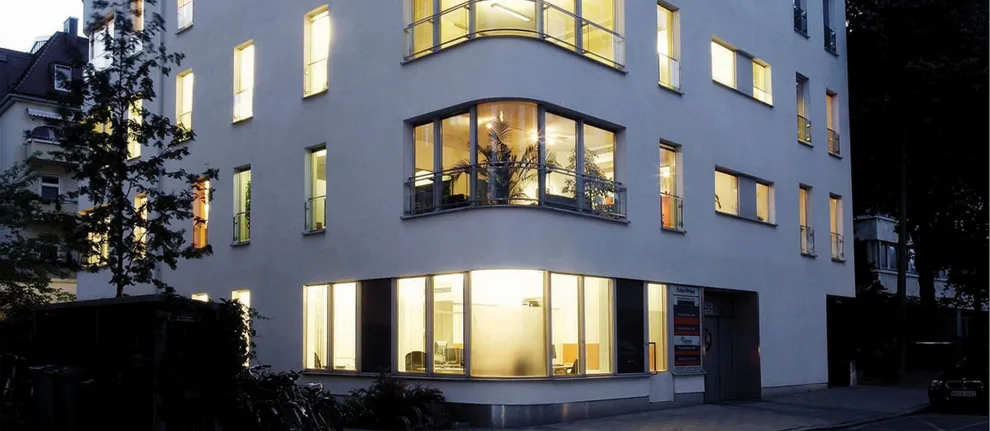

Anwendungsbereich: Außendämmung
Außenwanddämmung mit va-Q-vip F XPS
Der platzsparende Aufbau vermeidet die Nachteile voluminöser Dämmstoffe: keine Schießschartenoptik, der Dachüberstand kann unverändert bleiben.
Weitere Anwendungsbereiche für va-Q-vip B sind die Dämmung von Rollladenkästen, Raffstore-Nischen oder Fensterleibungen.

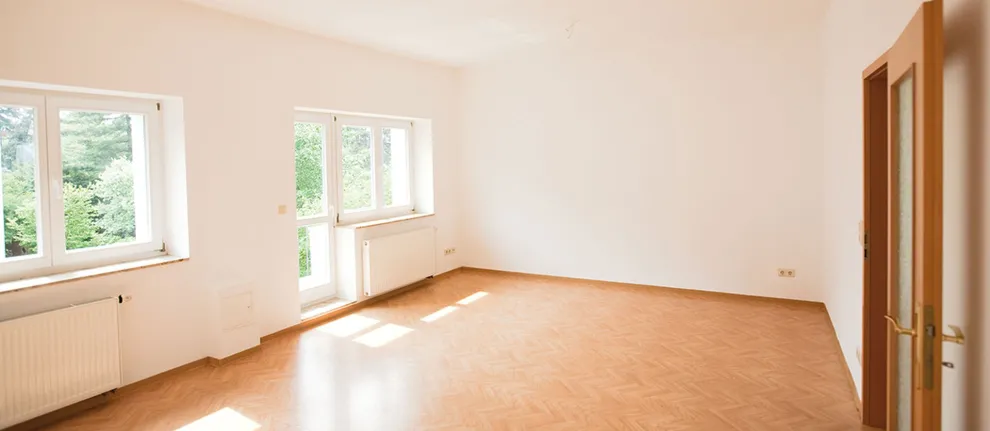

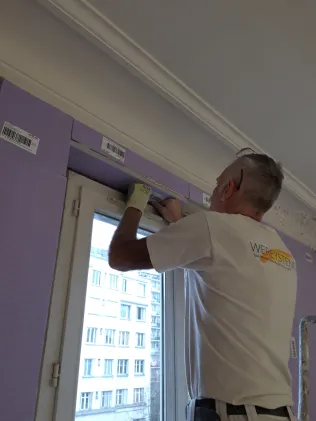

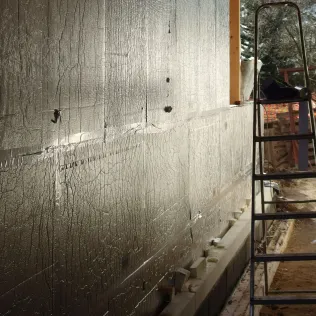

Anwendungsbereich: Innendämmung von Außenwänden
Wandinnendämmung mit va-Q-vip F
Wandinnendämmung mit va-Q-vip F XPS
Wenn eine Dämmung von Außen nicht möglich ist, bietet sich die platzsparende Innendämmung an.
Dabei muss eine raumseitige Dampfsperre vorgesehen werden.
Entweder kann dies durch Aufbringen einer Dampfbremsfolie über die gesamte Fläche, oder durch Abkleben der Fugen zwischen den VIPs erfolgen.

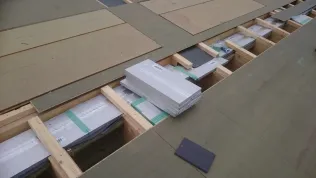

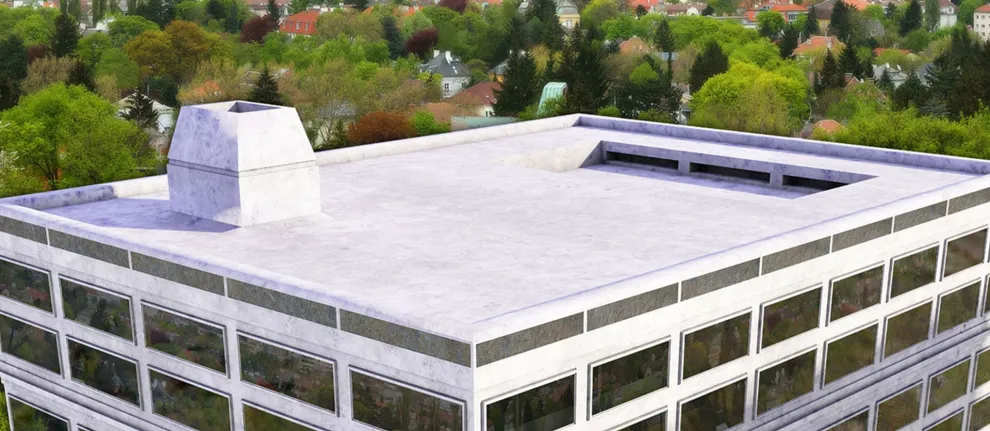

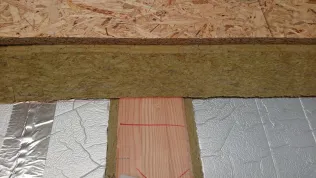

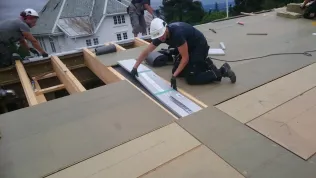

Anwendungsbereich: Dachdämmung
Dachdämmung mit va-Q-vip F XPS
Dachdämmung mit va-Q-vip
Dachdämmung mit va-Q-vip
Mögliche und sinnvolle Dämmvarianten:
DAD - Außendämmung mit va-Q-vip F / va-Q-vip F XPS im Sanierungsfall von außen in die Sparrenfelder eingebaut, mit einem Unterdach aus hydrophobierten Holzfaserplatten
DZ - Dämmung der Mauerkrone mit va-Q-vip B an der Giebelwand von außen verbaut
DI - Untersparrendämmung im Innenbereich für Neu- und Altbau

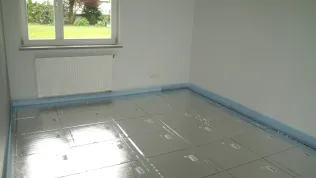

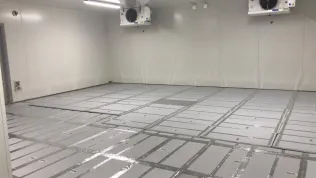

Anwendungsbereich: Bodendämmung

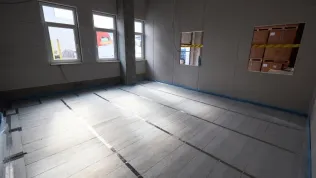

Bodendämmung mit va-Q-vip F
Bodendämmung mit va-Q-vip F
Bodendämmung mit va-Q-vip F
Je nach Anwendungsfall ist eine Dampfsperre gegen aufsteigende Bodenfeuchte vorzusehen.
Aufbau: PE-Schaumfolie 2-3 mm oder ähnliches auf dem Boden verlegen, darauf Vakuum-Dämmplatten va-Q-vip F, Schutzlage aus PE-Schaumfolie oder dünne Trittschalldämmplatte.
Die ungeschützten Platten dürfen nicht begangen werden.

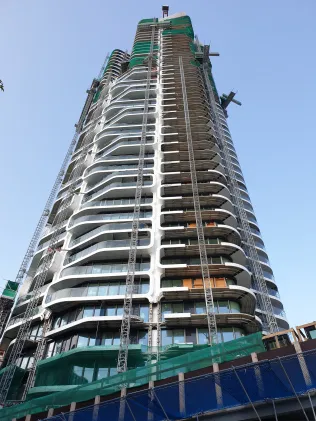

Anwendungsbereich: Brüstungselemente

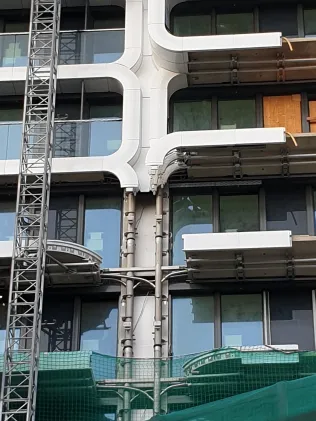

Fassadendämmelemente mit va-Q-vip F
Fassadendämmelemente mit va-Q-vip F
Aufbau: Fassaden-Sandwich-Elemente mit zwei Deckschichten, z.B. Glas- oder Metallplatten und einer dazwischen liegenden VIP-Schicht.
Ein Abstandshalter begrenzt den Rand. Einbau mit thermisch optimierten Abstandshaltern, um Wärmebrücken zu vermeiden.

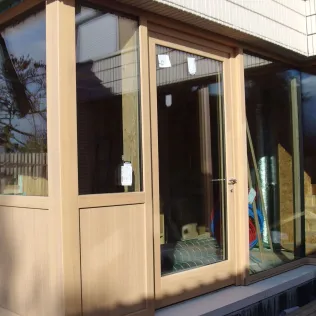

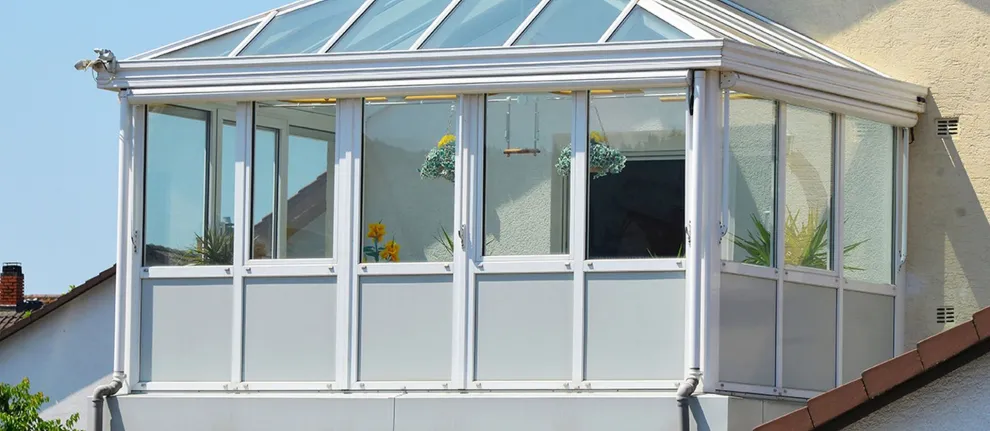

Anwendungsbereich Wintergarten
Wintergartendämmung innen mit va-Q-vip F
Wintergartendämmung außen mit va-Q-vip F
Durch Dämmkonstruktionen mit VIPs am Wintergarten kann wegen der geringen Dicke des Dämmstoffes eine unterschiedliche Stufenhöhe vermieden und Raumhöhe gewonnen werden.

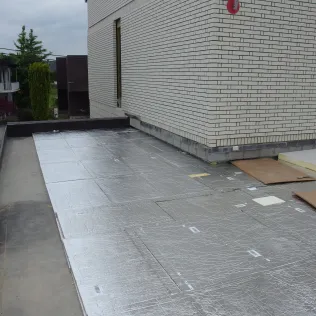

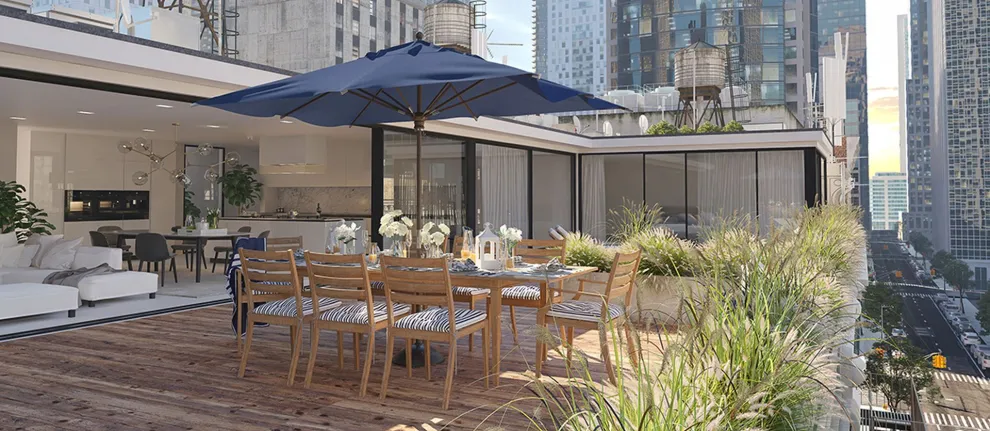

Anwendungsbereich Balkon/Terrasse
Dämmen von Balkonen und Terassen mit va-Q-vip F
Dämmen von Balkonen und Terassen mit va-Q-vip F
Durch Dämmkonstruktionen mit VIPs an Balkonen oder Terassen können wegen der geringen Materialstärke des Dämmstoffes unterschiedliche Stufenhöhen vermieden werden. Dadurch wird Raumhöhe gewonnen. Gleichzeitig kann der Energieverbrauch bei Wohnräumen, die sich unterhalb befinden, reduziert werden.

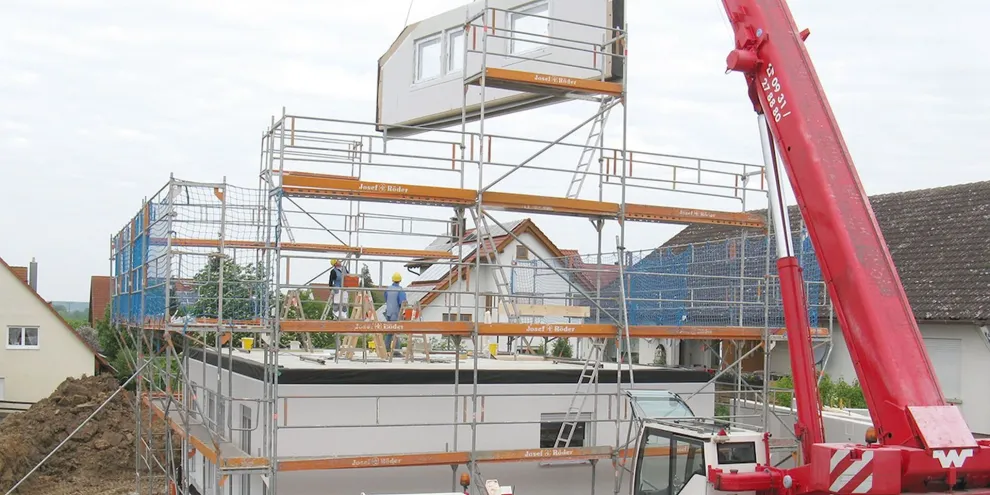

Anwendungsbereich: Vorproduzierte Gebäude und Gebäudeteile
Dämmen von vorproduzierten Gebäudeteilen mit va-Q-vip F
Dämmen von vorproduzierten Gebäudeteilen mit va-Q-vip F
Durch die Einbringung von Vakuumdämmung in vorproduzierten Gebäuden und Gebäudeteilen können unter anderem schlanke und moderne Wandaufbauten realisiert werden.

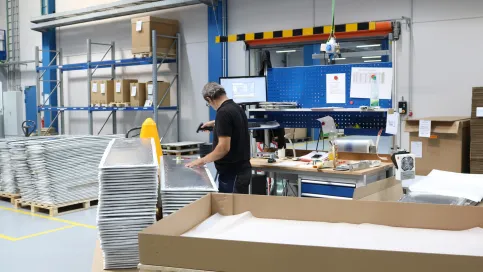

Qualitätskontrolle
Patentiertes Prüfsystem von va-Q-tec
va-Q-tec ermöglicht effiziente Wärmedämmung durch kontrollierte Produktqualität.
Mit dem va-Q-check-Verfahren wird der Gasdruck aller VIPs vor Auslieferung kontrolliert.
Die hohe Produktqualität, kontrolliert mit dem weltweit patentierten va-Q-check System, ermöglicht eine langzeitstabile, hocheffiziente Wärmedämmung. Binnen Sekunden wird so der genaue Gasinnendruck bestimmt und die Unversehrtheit der Außenhaut eines jeden Paneels bestätigt.
va-Q-tecs VIP-Qualitätskriterien sind die wohl striktesten weltweit. Sie sind geeignet, um die Anforderungen eines jeden Qualitätsmanagementsystems zu erfüllen.
VIP-Qualitätskriterien
Eingangskontrolle der Umhüllungsfolien - jede Folien- Charge wird getestet
Prüfung des Silica-Kerns (Dichte Rohplatten, Wärmeleitfähigkeit VIPs von Stichproben) - jede Charge
Kontrolle des Gasdrucks aller VIPs vor Auslieferung mit Hilfe des va-Q-check-Verfahrens
Nochmalige Kontrolle der VIPs unmittelbar vor Anbringung mit Hilfe des va-Q-check-Verfahrens auf Wunsch möglich.
Kundennutzen von va-Q-check
100% Warenausgangskontrolle stellt beste Produktqualität sicher
Messverfahren stellt Langlebigkeit der VIPs sicher
Einfache Prüfmöglichkeit während des Installationsprozesses beim Kunden
