Vakuumdämmung als Flachdach-, Balkon- und Terrassendämmung
Die VARIOTEC Vakuumdämmelemente sind mit ihrer geringen Bauhöhe für jedes Dämmproblem geeignet. Die Dämmelemente sind in Sandwichbauweise aufgebaut, d. h. sie bestehen aus einem Dämmkern aus Vakuum-Isolations-Paneelen (VIP), einem umhüllenden Vlies sowie einer mehrschichtigen Hochbarrierefolie.
Die Deckschichten sind den Einsatzbereichen im Innen- und Außenbereich angepasst.
Die einzelnen Elemente erzielen bei extrem schlanken Abmessungen gute Dämmwerte. Eine 5 cm dünne VIP-Dämmung erzielt einen U-Wert von 0,14 W/(m2K) und entspricht 25 cm eines herkömmlichen Dämmstoffes.
QASA-D-VT-A-DA-2 R-GGR

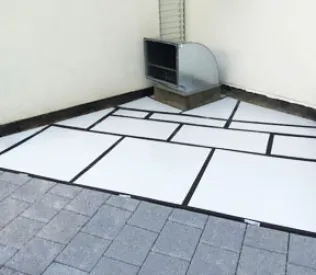

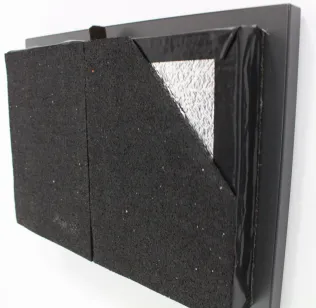

Das VIP-Element ist QASA-D-VT-A-DA-2 R-GGR für die Einsatzbereiche als Balkon-, Terrassen- und Flachdachdämmung geeignet. Durch die mit dem VIP-Paneel kraftschlüssig verbundenen Gummiplatten-Deckschichten wird eine beidseitig geschützte Oberfläche erreicht.
Die Stärke des Vakuumdämmkernes ist variabel und wird entsprechend an den thermischen Anforderungen ausgelegt. Der Unterboden muss eben sein.
Aufbau
3 mm Gummigranulat auf Recyclingbasis
VIP-Kerndicke 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
3 mm Gummigranulat auf Recyclingbasis
QASA-D-VT-A-DA-GFK/GGR

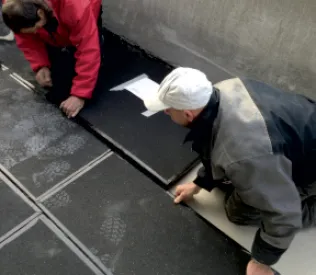

Das VIP-Bauteil QASA-D-VT-A-DA-GFK/GGR ist für geringe Aufbauhöhen als Außenflächendämmung an Balkonen, Terrassen- und Flachdächer geeignet.
Durch die mit dem VIP-Paneel kraftschlüssig verbundene Gummiplatte-Deckschicht wird weiche Oberfläche erreicht. Parallel dazu gibt die obere Deckschicht aus glasfaserverstärktem Kunststoff eine stabile, schlagfeste Oberfläche und somit einen notwendigen und mechanischen Schutz.
Aufbau
1,5 mm Glasfaserverstärkte Kunststoffplatte
VIP-Kerndicke 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
3 mm Gummigranulatplatte auf Recyclingbasis
QASA-D-VT-A-DA-2-GFK

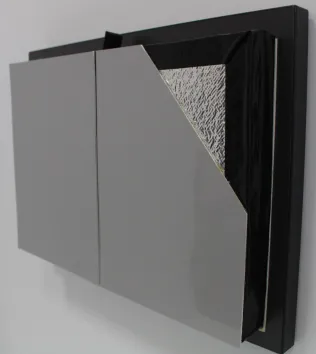

Das VIP-Bauteil QASA-D-VT-A-DA-2-GFK ist als Flächendämmung im Außen-und Innenbereich geeignet. Im Außenbereich für die Einsatzbereiche als Balkon-, Terrassen- und Flachdachdämmung und im Innenbereich als Bodeninnendämmung.
Durch die mit dem VIP-Paneel kraftschlüssig verbundenen Deckschichten (beidseitig) aus glasfaserverstärktem Kunststoff, wird eine schlagfeste und robuste Oberfläche erreicht.
Aufbau
1,5 mm Glasfaserverstärkte Kunststoffplatte, weiß
VIP-Kerndicke 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
1,5 mm Glasfaserverstärkte Kunststoffplatte, weiß
QASA-D-VT-A-DA-2-XPS

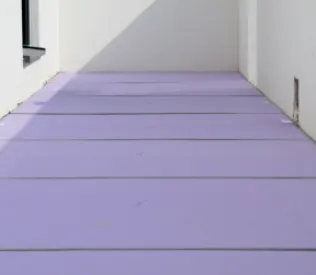

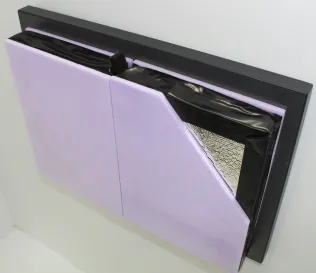

Das VIP-Bauteil QASA-D-VT-A-DA-2-XPS ist als Flächendämmung im Außen-und Innenbereich geeignet. Im Außenbereich unter anderen für die Einsatzbereiche als Balkon-, Terrassen- und Flachdachdämmung und im Innenbereich als Bodeninnendämmung.
Durch die mit dem VIP-Paneel kraftschlüssig verbundenen XPS-Deckschichten (beidseitig) wird eine geschützte Oberfläche erreicht.
Durch die 5 mm Decklage können geringe Unebenheiten ausgeglichen werden.
Aufbau
5 mm XPS
VIP-Kerndicke 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
5 mm XPS
QASA-D-VT-A-Trittschall

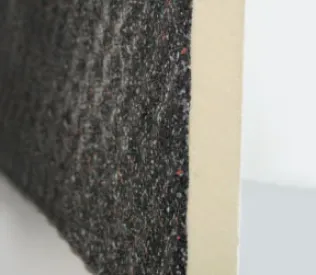

QASA-D-VT-A-Trittschall ist eine Kombination aus Wärmedämmung und Trittschallminderung und für die Einsatzbereiche als Balkon-, Terrassen- und Flachdachdämmung geeignet. Durch die mit dem VIP-Paneel kraftschlüssig verbundenen Deckschichten wird eine beidseitig geschützte Oberfläche erreicht.
Die Stärke des Vakuumdämmkernes ist variabel und wird entsprechend an den thermischen Anforderungen ausgelegt. Der Untergrund muss eben sein.
Aufbau
1,5 mm Glasfaserverstärkte Kunststoffplatte
VIP-Kerndicke 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
8/4 mm Gummigranulatplatte auf Recylingbasis

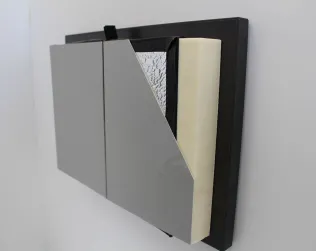

Vakuumdämmung für vorgehängte hinterlüftete Fassadenkonstruktionen (VHF)

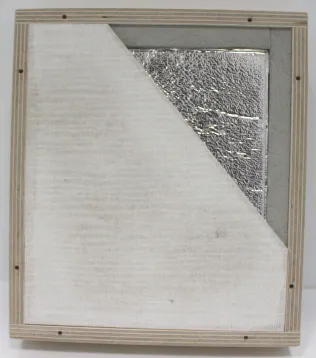

Das VIP-Bauteil QASA-D-VT-A-Firetherm ist für die Dämmung von vorgehängten hinterlüfteten Fassaden geeignet. Mit der „AbZ“ des DIBt (Z-23.11-1779) wurde erstmals eine Vakuumdämmung im schwerentflammbaren Bereich (B1)* zugelassen. Dadurch hat VARIOTEC die Möglichkeit schlanke Dämmsysteme für VHF Fassadenkonstruktionen anzubieten.
*(jetzt neu in Klasse B-s1,d0 nach ETA-13/0493).
VIP | Lambda-Wert VIP | Gesamt-Dicke | U-Wert VIP |
25 mm | 0,009 W/(mK) | 31 mm | 0,36 W/(m2K) |
30 mm | 0,009 W/(mK) | 36 mm | 0,30 W/(m2K) |
35 mm | 0,009 W/(mK) | 41 mm | 0,26 W/(m2K) |
40 mm | 0,009 W/(mK) | 46 mm | 0,23 W/(m2K) |
45 mm | 0,009 W/(mK) | 51 mm | 0,20 W/(m2K) |
50 mm | 0,009 W/(mK) | 56 mm | 0,18 W/(m2K) |
Die Befestigung der Fassadenkonstruktion erfolgt durch punktförmige Stabanker, diese durchdringen die Elemente in den Paneel-Stoßfugen. Möglich sind hochwärmedämmende Systemaufbauten mit ca. 100 mm. Die seitlichen Anschlüsse an die begrenzenden Bauteile werden mit einem systemkonformen Dämmstreifen versehen.
Aufbau
3 mm A1 Deckschicht
VIP 25-50 mm [Vakuumdämmung Lambda-Wert 0,009 W/(mK)]
3 mm A1 Deckschicht
