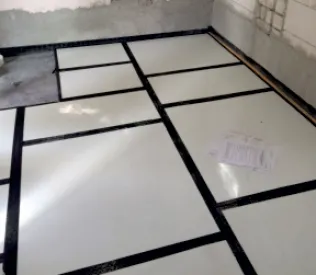

Vakuumdämmung als Bodeninnendämmung

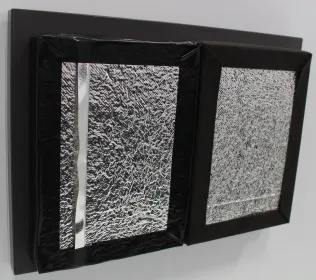

Die VARIOTEC Vakuumdämmelemente überzeugen mit ihrer geringen Bauhöhe. Die Elemente bestehen aus einem Dämmkern aus Vakuum-Isolations-Paneelen (VIP), umhüllenden Vlies sowie einer mehrschichtigen Hochbarrierefolie. Der Dämmkern selbst besteht unter Vakuum stehender pyrogener Kieselsäure.

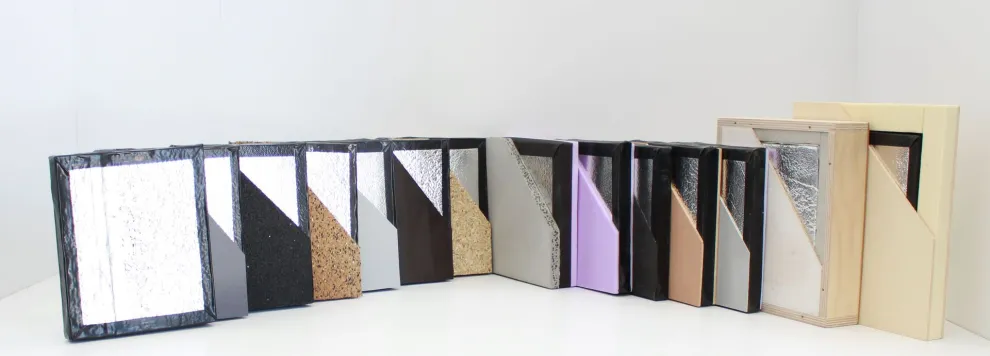

Die Deckschichten sind den Einsatzbereichen im Innen- und Außenbereich angepasst.

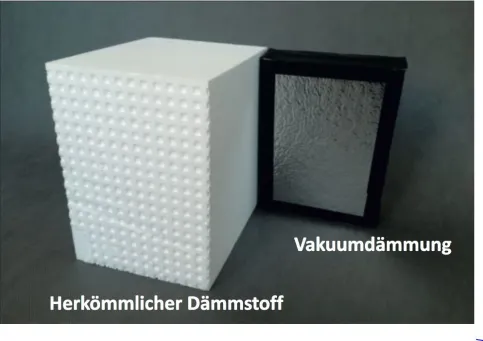

Eine 5 cm dünne VIP-Dämmung erzielt einen U-Wert von 0,14 W/(m2K) und entspricht 25 cm eines herkömmlichen Dämmstoffes.
Berechnungswerte nach dem Bemessungswert 0,0072 W/(mK)1)
Zugelassen vom DIBt, Berlin durch ETA-13/0493 ohne/mit 11 Deckschichten sowie durch Allgemeine Bauartgenehmigung Z-23.15-2123. Dabei sind die zusätzlichen Wärmeverluste durch den Wärmebrückeneffekt des Randbereiches der VIP-Paneele berücksichtigt.
10 mm VIP: Up= 0,62 W/(m2K)2)
15 mm VIP: Up= 0,46 W/(m2K)2)
20 mm VIP: Up= 0,35 W/(m2K)
25 mm VIP: Up= 0,28 W/(m2K)
30 mm VIP: Up= 0,23 W/(m2K)
35 mm VIP: Up= 0,20 W/(m2K)
40 mm VIP: Up= 0,17 W/(m2K)
45 mm VIP: Up= 0,15 W/(m2K)
50 mm VIP: Up= 0,14 W/(m2K)
60 mm VIP: Up= 0,12 W/(m2K)
______________
1) Wärmeleitfähigkeit - Bemessungswert incl. Berücksichtigung Randeffekte: λ = 0,0072 W/(mK)
Wärmeleitfähigkeit λ(90/90) ≤ 0,0044 W/(mK) (Anfangswert vor Alterung)
2) Zulassung für VIP-Kerndicken von 20-50 mm nach ETA-13/0493

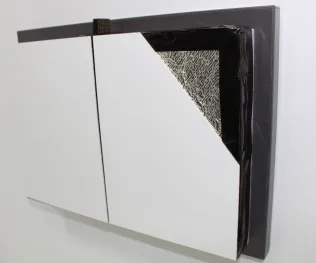

QASA-D-VT-I-B-GFK-XPS-5 (für Nassestrich)
Für Räume über unbeheizten Kellern, ungedämmten Fundamentplatten oder Bodenkonstruktionen unbeheizter Dachböden ist das QASA-D-VT-I-B-GFK-XPS-5 geeignet.
Durch die mit dem VIP kraftschlüssigverbundenen Deckschichten ist das VIP-Bauteil als Fußbodendämmung zu verwenden. Die obere Deckschicht aus glasfaserverstärktem Kunststoff bietet eine stabile, schlagfeste Oberfläche. Mit der Unterseite von 5 mm XPS können geringe Unebenheiten ausgeglichen werden.
Aufbau
1,5 mm Glasfaserverstärkte Kunststoffplatte
Vakuumdämmpaneel 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
5 mm XPS (Styrodur)
4 mm Compriband

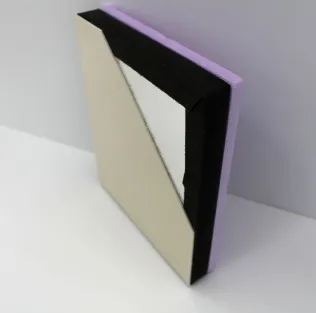

QASA-D-VT-I-B-GFK-XPS-10 (für Trockenestrich/Fußbodenheizsystem)
Das QASA-D-VT-I-B-GFK-XPS-10 ist im Altbaubestand zur Dämmung von Räumen über unbeheizten Kellern, Fundamentplatten oder auf Bodenkonstruktionen unbeheizter Dachböden geeignet. Durch die mit dem VIP kraftschlüssig verbundenen Deckschichten ist das VIP-Bauteil als Fußbodendämmung zu verwenden.
Dieser Aufbau ist speziell für den Einsatz von Fußbodenheizsystemen und Trockenestrich geeignet.
Aufbau
1,5 mm Glasfaserverstärkte Kunststoffplatte
Vakuumdämmpaneel 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
10 mm XPS (Styrodur)

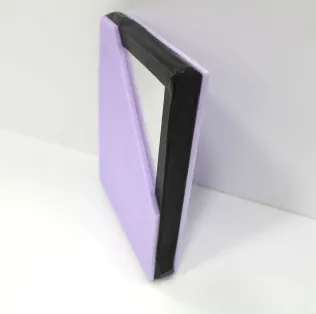

QASA-D-VT-I-B-2 XPS-5
Das Element QASA-D-VT-I-B-2 XPS-5 ist als Bodeninnendämmung in Räumen über unbeheizten Kellern, ungedämmten Fundamentplatten oder auf Bodenkonstruktionen unbeheizter Dachböden einzusetzen.
Durch die mit dem VIP kraftschlüssig verbundenen Deckschichten ist das VIP-Bauteil als Fußbodendämmung zu verwenden. Mit den beidseitig 5 mm Deckschichten wird eine geschützte Oberfläche erreicht. Geringe Unebenheiten können somitausgeglichen werden.
Aufbau
5 mm XPS (Styrodur)
Vakuumdämmpaneel 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
5 mm XPS (Styrodur)

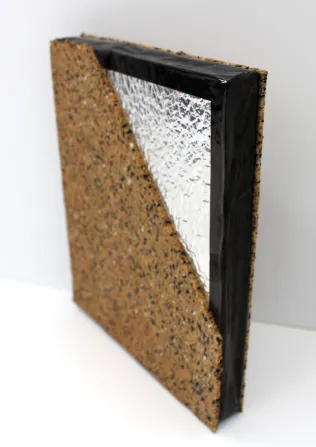

QASA-D-VT-I-Trittschall
Das VIP-Element QASA-D-VT-I-Trittschall ist für geringe Bodenaufbaustärken mit Trittschallanforderungen im Innenbereich geeignet. QASA-D-VT-I-Trittschall ist eine Kombination aus Wärmedämmung und Trittschallminderung.
Die Stärke des Vakuumdämmkernes ist variabel und wird entsprechend den thermischen Anforderungen ausgelegt. Der Untergrund muss eben sein.
Aufbau
1,5 mm Glasfaserverstärkte Kunststoffplatte
Vakuumdämmpaneel 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
3 mm Gummigranulatplatte auf Recyclingbasis Typ Innen

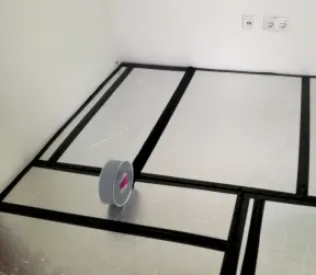

QASA-N-VT-VIP blank
QASA-N-VT-VIP blank sind unkaschierte Vakuumdämmpaneelen ohne Schutz- bzw. Deckschichten, jedoch mit Kantenschutzband als Stoßschutz.
Diese Paneelen sind vielseitig einsetzbar, unter anderem in der Kühlindustrie, Baugewerbe z. B. Flachdach-, und Bodendämmung.
QASA-N-VT-VIP blank soll keiner oder nur geringer mechanischer Belastung ausgesetzt werden.
Aufbau
Unkaschierte VIP-Paneele, VIP-Kerndicke 20-50 mm [Vakuumdämmung Lambda-Wert 0,0072 W/(mK)]
Weitere Informationen zur Innendämmung
