Lichtkuppeln aus Kunststoff und/oder Glas für Hitze-, Schlag-, Hagel- und Schallschutz sowie Energieeffizienz*)
Durch die mechanische Befestigung der Lichtkuppel-Verglasung auf dem Lüfterrahmen oder direkt auf dem Aufsetzkranz, sind die Lichtkuppeln langlebig, haltbar und wirtschaftlich. Verarbeitungshilfen, wie Anschlusssysteme für Dachabdichtungen, unterstützen einen sicheren und effizienten Einbau in verschiedene Dachkonstruktionen.
Das Lichtkuppel-Sortiment bietet zahlreiche Formen, Größen und Verglasungsvarianten. Mit dem umfangreichen Angebot an Aufsetzkränzen und Zubehör lassen sich die Lichtkuppeln für nahezu jeden Einsatzbereich konfigurieren. Anforderungen beispielsweise an Wärmedämmeigenschaften, die Einsatzmöglichkeit zur Be- und Entlüftung oder als Rauch- und Wärmeabzug (RWA) lassen sich dadurch erfüllen. Je nach Ausführung und Zubehörausstattung erfüllen sie darüber hinaus zusätzliche Funktionen wie den Schutz vor Durchsturz, Hitze, Sonne, Schlag oder Hagel.
Alle Lichtkuppeln entsprechen dem Standard der EG-Konformitätserklärung.

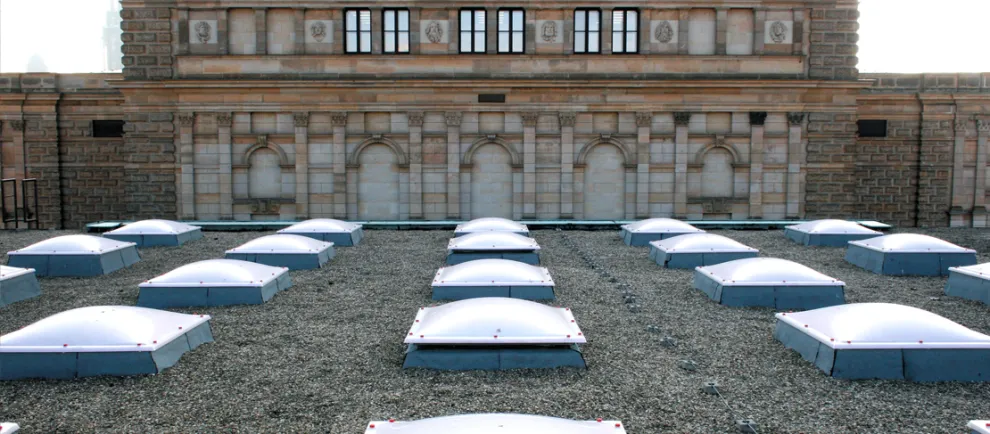

Lichtkuppeln Standard
Top 90 2-/3-/4- schalig

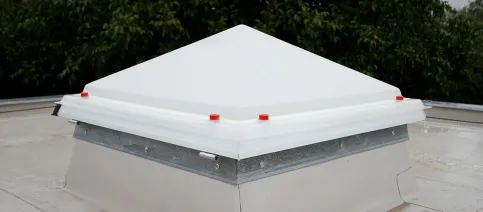

Top 90 Pyramide 2-/3- schalig
Top 90 Rund 2-/3-/4- schalig
Top 90 Halbkugel 2-/3- schalig
Das Lichtkuppel Standard Sortiment enthält die bewährten Lichtkuppeln Top 90. Sie sind unter anderem auf dem industriellen Flachdach für die natürliche Belichtung, Be- und Entlüftung und/oder den Rauch- und Wärmeabzug (RWA) einsetzbar.
Das Standard Sortiment bietet eine große Varianz hinsichtlich Größen, Formen und Materialausführungen. Wahlweise stehen quadratische, rechteckige und runde Grundrissen sowie bogenförmige, pyramidenförmige oder halbkugelförmige Ausführungen zur Auswahl. Mit einer opalen oder wahlweise klaren Kunststoffverglasung lässt sich zusätzlich ein architektonischer Akzent im Flachdach setzen.
Sortiment Lichtkuppeln Standard
Top 90 2-/3-/4- schalig

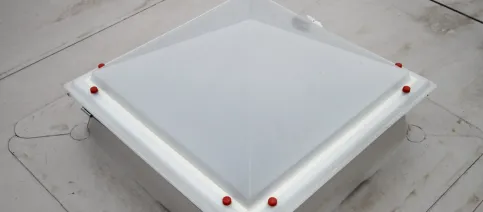

Top 90 Pyramide 2-/3-schalig
Top 90 Rund 2-/3-/4- schalig
Top 90 Halbkugel 2-/3-schalig
Weitere Informationen: Lichtkuppeln Standard
Lichtkuppeln Energieeffizienz
Lichtkuppeln Energieeffizienz
Die energieeffizienten Lichtkuppeln erfüllen die Anforderungen der Energieeinsparverordnung (EnEV) und bieten so Energieeinsparpotenzial. Sie sind als opale Verglasungsvariante für ein blendfreies Umfeld oder als klare Ausführung lieferbar.
Sortiment Lichtkuppeln Energieeffizienz
Top 90 Plus 2-schalig
Ut-Wert: 2-schalig + PC 16 mm S7:
1,1 W/m2K gem. DIN EN 1873:2014
Lichttransmission TL: 2-schalig + PC 16 mm S7
opal / klar / opal: TL 34 %
opal / klar / klar: TL 46 %
Luftschalldämmung: 28 dB gem. DIN EN 1873:2014
(nur für die Lichtkuppel), 24 dB (Lichtkuppel inkl. Aufsetzkranz)
Kunststoffverglasung (PMMA / hochwertiger, UV-beständiger Kunststoff + PC)
Top 90 Komfort
Ut-Wert: 4-schalig: 1,5 W/m2K gem. DIN EN 1873:2014
Lichttransmission TL: 4-schalig
opal: 71 %
klar: 75 %
Luftschalldämmung: ≥ 22 dB gem. DIN EN 1873:2014
Top 90 Komfort S
Ut-Wert: 5-schalig: < 1,2 W/m2K gem. DIN EN 1873:2014
Lichttransmission TL: 5-schalig
opal: ≤ 44 %
klar: ≤ 65 %
Luftschalldämmung: ≥ 36 dB gem. DIN EN 1873:2014
LICHTKUPPEL Top 90 Komfort Rund
Top 90 Komfort Rund
Ut-Wert: 4-schalig: 1,5 W/m2K gem. DIN EN 1873:2014
Lichttransmission TL: 4-schalig
opal: 69 %
klar: 75 %
Luftschalldämmung: ≥ 22 dB gem. DIN EN 1873:2014
Weitere Informationen: Lichtkuppeln Energieeffizienz
Lichtkuppel Glas
Lichtkuppel Glas
Die Verglasung ist eine Kombination aus Kunststoff (außen) und Glas (innen) und bringt die Vorteile beider Materialien mit sich.
Lichtkuppel Glas
Die Lichtkuppel Glas ist vielseitig einsetzbar, wärmegedämmt und mit zahlreichem Zubehör modular erweiterbar. Sie ist gleichzeitig mit optionalem Zubehör für den vorbeugenden Brandschutz als RWA-Gerät einsetzbar. Die Ausstattung mit Öffnerbeschlägen für die tägliche Lüftung ist möglich.
Technische Daten
2-fach Iso-Glas + 1 Schale:
Ug-Wert: 0,91W/m2K gem. DIN EN 673
Lichttransmission TL: 73 %
3-fach Iso-Glas + 2 Schalen:
Ug-Wert: 0,77 W/m2K gem. DIN EN 673
Lichttransmission TL: 65 %
Luftschalldämmung ≥ 35 dB
Flachdachfenster (PMMA / Isolierglas / Hart-PVC / PVC)
Lichtkuppeln Hitzeschutz
Heatstop 2-/3-schalig — Hitzeschutz
Für einen effizienten Hitzeschutz bietet Heatstop in 2- und 3-schaliger Ausführung eine passende Lösung. Bei dieser Lichtkuppel besteht die Außenschale aus Plexiglas Heatstop® mit coextrudierter, infrarotreflektierender Beschichtung zur Reduzierung der Aufheizung von Innenräumen durch Sonneneinstrahlung. So wird ein wirksamer Sonnenschutz und eine Minderung der Wärmeeinstrahlung gewährleistet.
Sortiment Lichtkuppeln Hitzeschutz
Heatstop 2-/3-schalig
Weitere Informationen: Lichtkuppeln Hitzeschutz
Lichtkuppeln Schlagschutz
Super Top 2-/3-/4-schalig — Schlagschutz
Super Top Pyramide 2-schalig — Schlagschutz
Super Top Rund 2-/3-/4-schalig — Schlagschutz
Die Super Top Lichtkuppeln bieten Sicherheit bei starken Einwirkungen von außen. Durch die Verglasung der Außenschale aus Polycarbonat haben sie eine hohe Widerstandfähigkeit gegen äußere Beanspruchungen, z.B. Hagel oder Vandalismus. Sie sind mit HW5 (sehr hoher Widerstand) im Bereich Wasserdichtheit und Mechanik zertifiziert. Außerdem sind sie von der BG-Bau gem. GS-BAU-18 als durchsturzsicher geprüft und zugelassen (gültig für 1 Jahr nach Herstellung) und unterstützen ein sicheres Arbeiten auf dem industriellen Flachdach.
Sortiment Lichtkuppeln Schlagschutz
Super Top 2-/3-/4-schalig
Super Top Pyramide 2-schalig
Super Top Rund 2-/3-/-4-schalig
Weitere Informationen: Lichtkuppeln Schlagschutz
Lichtkuppeln Hagelschutz
Hagelstop 2-/3-/4-schalig
Hagelstop Rund 2-/3-/4-schalig
Diese Lichtkuppeln sind durchgängig mit HW5 (sehr hoher Widerstand) ausgezeichnet – sowohl für Wasserdichtheit und Lichtdurchlässigkeit als auch Optik und Mechanik. Das bedeutet, dass sie selbst größeren Hagelkörnern (bis zu 5 cm) gänzlich unbeschadet standhalten. Dadurch besteht bei dieser Produktreihe „Lichtkuppeln Hagelschutz“ ein erhöhter Schutz gegen Vandalismus.
Sortiment Lichtkuppeln Hagelschutz
Hagelstop 2-/3-/4-schalig
Hagelstop Rund 2-/3-/4-schalig
Weitere Informationen: Lichtkuppeln Hagelschutz
Lichtkuppeln Schallschutz
Top 90 Schall
Die Lichtkuppeln Schallschutz ermöglichen die Einhaltung behördlich vorgeschriebener Grenzwerte der Schallimission – zum Beispiel in Gewerbemischgebieten. Gleichzeitig erfolgt eine Reduzierung der Schallemission wie sie in der Nähe von Flughäfen vorkommt. In der Ausführung Top 90 Komfort S erfüllen die Lichtkuppeln Schallschutz zudem die hohen Anforderungen der EnEV.
Sortiment Lichtkuppeln Schallschutz
Top 90 Schall
Top 90 Komfort S
Weitere Informationen: Lichtkuppeln Schallschutz
Lichtkuppeln Sonderausführungen
BLACK-TOP 2-schalig
Die Dunkelkuppel Black Top kann als öffenbares System für den Rauch- und Wärmeabzug eingesetzt werden, ohne dabei im geschlossenen Zustand Tageslicht in das Gebäude eindringen zu lassen. Zudem besteht die Möglichkeit auch starre Ausführungen durch die Anrechnung als ausschmelzbare Fläche (gem. DIN 18230, bzw. DIN 18232-7) zum Wärmeabzug heranzuziehen.
Sortiment Lichtkuppeln Sonderausführungen
Black Top
Weitere Informationen: Lichtkuppeln Sonderausführungen

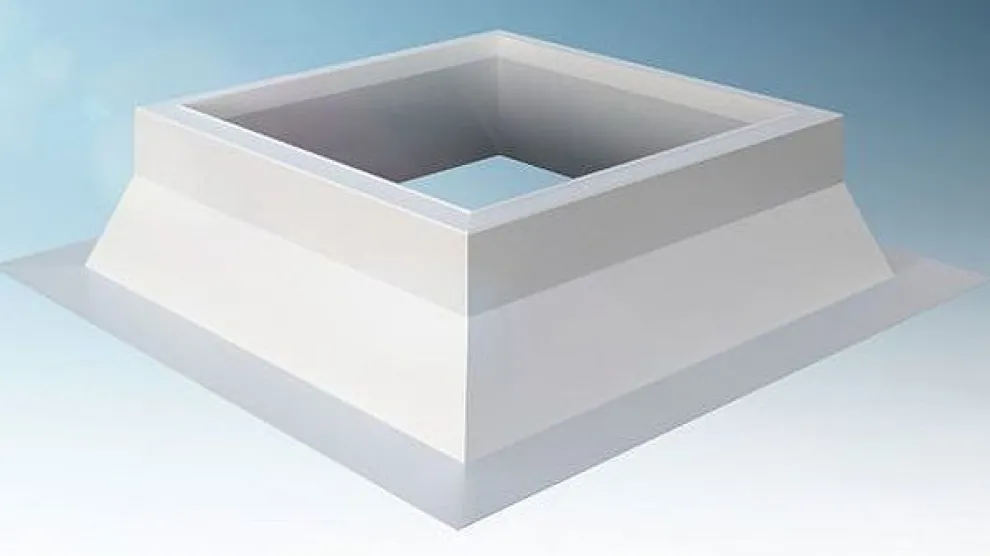

Aufsetzkränze
Das umfangreiche Sortiment bietet Aufsetzkränze aus Metall-, GFK- und PVC. Diese sind für den Neubau und für die Sanierung geeignet und bieten eine hohe Wärmedämmung.
Metall-Aufsetzkränze
Die werkstoffgerechte Lösung für Stahltrapezblech-Dächer und andere Dachkonstruktionen.
Die passende Lösung für jede Dachabdichtung und Anschlussart.
GFK-Aufsetzkränze
Durch entsprechende Flanschausbildung Dachanbindung mit bituminösen und Kunststoff-Dachbahnen, Trapez- bzw. Wellprofilen und ISO-Dach möglich.
PVC-Aufsetzkränze
Alle marktüblichen PVC-Dachbahnen lassen sich im Quellschweißverfahren mit dem Aufsetzkranz-Flansch verbinden
Aufsetzkranz Metall RAK/TE
Aufsetzkranz Metall RAK/TE
Aufsetzkranz Metall RAK/TE
Diese Aufsetzkränze sind speziell für den Einsatz als RWA-System im industriellen Flachdach als Basiselemente geeignet.
Eigenschaften
Aufsetzkranz thermisch entkoppelt
RAK-Geometrie für hohe aerodynamische Leistung optimiert
Aluminium-Sicherheitsanschlussrahmen werksmontiert
Optimal-Anschlussschienensystem für mechanische Befestigung
Produktausstattung
Stahl-Aufsetzkranz (1-schalig) mit 30 mm vlieskaschierter Mineralwolle-Dämmung
Oberfläche RAL 9002 (Farbe nach RAL auf Wunsch optional)
Aluminium-Sicherheitsanschlussrahmen
Optimal-Anschlussschienensystem für mechanische Befestigung
Einsetzbar für RWA-Geräte mit den verschiedenen Firejet®-Öffnerbeschlag-Systemen – geprüft nach DIN EN 12101-2
Einsetzbar für Treppenhaus-RWA-Geräte nach LBO mit verschiedenen 24V-Elektroantrieben und RWA-Zentralen
Lieferbar in den Nenngrößen 80 x 80 cm bis 200 x 200 cm / 200 x 300 cm
Lieferbar in den Aufsetzkranz-Höhen: 30, 40 und 50 cm
Technische Daten
Wärmedurchgangskoeffizient Metall RAK
Uup,30 = 1,89 W/m²K gem. DIN EN 1873:2014
Uup,40 = 1,66 W/m²K gem. DIN EN 1873:2014
Uup,50 = 1,50 W/m²K gem. DIN EN 1873:2014
Wärmedurchgangskoeffizient Metall TE
Uup,30 = 1,81 W/m²K gem. DIN EN 1873:2014
Uup,40 = 1,56 W/m²K gem. DIN EN 1873:2014
Uup,50 = 1,41 W/m²K gem. DIN EN 1873:2014
Metall RAK/TE: (Stahlblech / A1 Mineralwolle / Aluminium) (Bauteile überwiegend nicht brennbar)
Aufsetzkranz Metall Iso Therm
Aufsetzkranz Metall Iso Therm
Aufsetzkranz Metall Iso Therm
Dieser Aufsetzkranz hat aufgrund des PVC-Stülprahmens einen wärmebrückenfreien, dämmenden oberen Aufsetzkranz-Abschluss und 60 mm Mineralwolle für eine besonders gute Wärmedämmung. Geliefert wird der Aufsetzkranz mit einer E-Klemmschiene für die mechanisch geschraubte Fixierung der Dachbahn in der Aufsetzkranzschräge.
Eigenschaften
Aufsetzkranz-Kopf wärmebrückenfrei (PVC-Stülprahmen mit Mehrkammersystem und Auflagefläche für mechanische Befestigung der Dachbahnanschlüsse)
Hoher Dämmstandard (60 mm Mineralwolle)
Ausführung mit integrierter 7°-Neigung an AK-Oberseite (optional z. B. für den Einsatz planebener Tageslichtelemente)
Produktausstattung
Stahl-Aufsetzkranz (1-schalig) mit 60 mm vlieskaschierter Mineralwolle-Dämmung
Oberfläche RAL 9002 (Farbe nach RAL auf Wunsch optional)
Bitumenanschlussblech (optional erhältlich)
Einsetzbar für RWA-Geräte mit den verschiedenen Firejet®-Öffnerbeschlag-Systemen – geprüft nach DIN EN 12101-2
Einsetzbar für Treppenhaus-RWA-Geräte nach LBO mit verschiedenen 24V-Elektroantrieben und RWA-Zentralen
Lieferbar in den Nenngrößen 60 x 60 / 50 x 100 cm bis 220 x 220 cm / 200 x 300 cm
Lieferbar in den Aufsetzkranz-Höhen: 30, 40, 50 und 60 cm (weitere AK-Höhen auf Anfrage)
Technische Daten
Wärmedurchgangskoeffizient Metall Iso Therm
Uup,30 = 0,77 W/m²K gem. DIN EN 1873:2014
Uup,40 = 0,70 W/m²K gem. DIN EN 1873:2014
Uup,50 = 0,66 W/m²K gem. DIN EN 1873:2014
Uup,60 = 0,63 W/m²K gem. DIN EN 1873:2014
Iso Therm: (Stahlblech / A1 Mineralwolle / Hart-PVC)
Brandklasse: E nach EN 13501-1
Aufsetzkranz Stahl-Alu-Verbund
Aufsetzkranz Stahl-Alu-Verbund (hier in der TRP-Ausführung mit Seitenabkantung)
Aufsetzkranz Stahl-Alu-Verbund
Dieser Aufsetzkranz ist besonders für den Einsatz in flachen Metalldächern (z. B. Thermo- oder Iso-Dächern) geeignet. Sie bestehen innen aus Stahl und außen aus Aluminium sowie einer thermischen Trennleiste und flachem Einklebe-Fußflansch. Für eine hohe Wärmedämmung wird dieser Aufsetzkranz mit 60 mm Mineralwolle ausgestattet.
Eigenschaften
Aufsetzkranz thermisch entkoppelt
Aufsetzkranz komplett vormontiert zur Direktmontage auf / in Dachfläche
Hoher Dämmstandard (60 mm Mineral-Wolle)
Variable Flanschbreite passend zu den Sickenabständen in der Breite
Obere und untere Flanschbreite je 300 mm (Breite optional anpassbar)
Produktausstattung
Stahl-Alu-Verbund-Aufsetzkranz (2-schalig) mit 60 mm Mineralwolle-Dämmung
Oberflächen: innen RAL 9002 / außen Aluminium natur (Farbe nach RAL auf Wunsch optional)
Einsetzbar für RWA-Geräte mit den verschiedenen Firejet®-Öffnerbeschlag-Systemen – geprüft nach DIN EN 12101-2
Einsetzbar für Treppenhaus-RWA-Geräte nach LBO mit verschiedenen 24V-Elektroantrieben und RWA-Zentralen
Lieferbar in den Nenngrößen 90 x 90 / 90 x 120 cm bis 250 x 250 cm / 200 x 300 cm
Lieferbar in den Aufsetzkranz-Höhen: 30, 40 und 50 cm
Technische Daten
Wärmedurchgangskoeffizient
Uup,30 = 1,52 W/m²K gem. DIN EN 1873:2014
Uup,40 = 1,25 W/m²K gem. DIN EN 1873:2014
Uup,50 = 1,09 W/m²K gem. DIN EN 1873:2014
GFK-AK: (GF-UP / PU-Dämmung / GF-UP)
Brandklasse E nach EN 13501-1 (getestet im Rahmen der RWA-Prüfung)
Aufsetzkranz GFK
Aufsetzkranz GFK (hier in der TRP-Ausführung mit Seitenabkantung)
Aufsetzkranz GFK
Dieser Aufsetzkranz ist durch entsprechende Flanschausbildungen als Dachanbindung sowohl für bituminöse Dachbahnen, Kunststoff-Dachbahnen als auch für Trapez- bzw. Wellprofile und ISO-Dächer einsetzbar.
Eigenschaften
Aufsetzkranz 1-teilig - Dämmkern homogen ummantelt
Aufsetzkranz komplett vormontiert zur Direktmontage auf / in Dachfläche
Hoher Dämmstandard (bis 100 mm PU-Dämmung möglich)
Variable Flanschbreite passend zu den Sickenabständen in der Breite
Obere und untere Flanschbreite je 300 mm (Breite optional anpassbar, optional nur für Metalldächer)
Produktausstattung
GFK-Aufsetzkranz (1-teilig - Dämmkern homogen ummantelt) mit 30 mm PU-Dämmung
Oberflächen: RAL 9010
Einsetzbar für RWA-Geräte mit den verschiedenen Firejet®-Öffnerbeschlag-Systemen – geprüft nach DIN EN 12101-2
Einsetzbar für Treppenhaus-RWA-Geräte nach LBO mit verschiedenen 24V-Elektroantrieben und RWA-Zentralen
Lieferbar in den Nenngrößen 90 x 90 / 90 x 120 cm bis 250 x 250 cm / 200 x 300 cm
Lieferbar in den Aufsetzkranz-Höhen: 15, 30 und 50 cm
Technische Daten
Wärmedurchgangskoeffizient
Uup,30 = 1,50 W/m²K gem. DIN EN 1873:2014
Uup,40 = 1,21 W/m²K gem. DIN EN 1873:2014
Uup,50 = 1,12 W/m²K gem. DIN EN 1873:2014
GFK-ALU-VERBUND-AK
GFK-ALU-VERBUND-AK
GFK-ALU-VERBUND-AK
Dieser Aufsetzkranz ist für den Einsatz in flachen Metalldächern wie Thermo- oder Iso-Dächern geeignet. Der GFK-ALU-VERBUND-AK besteht aus einem GFK-Aufsetzkranz mit flachem Flansch zur thermischen Trennung mit wärmegedämmter Leibung sowie einem geschweißten Rahmen aus Alu-Blech.
Eigenschaften
Aufsetzkranz 2-teilig / gedämmt
Aufsetzkranz komplett vormontiert zur Direktmontage auf / in Dachfläche
Werkseitig angeformter Rahmen aus profiliertem Alu-Blech
Aufsetzkranz-Kopf verstärkt
Produktausstattung
GFK-Aufsetzkranz (2-teilig) mit min. 20 mm PU-Dämmung
Oberflächen: GFK = RAL 9010 / Alu-Blech = Alu natur (oder RAL)
Einsetzbar für RWA-Geräte mit den verschiedenen Firejet®-Öffnerbeschlag-Systemen – geprüft nach DIN EN 12101-2
Einsetzbar für Treppenhaus-RWA-Geräte nach LBO mit verschiedenen 24V-Elektroantrieben und RWA-Zentralen
Lieferbar in den Nenngrößen 60 x 60 / 50 x 100 cm bis 200 x 200 cm / 180 x 270 cm
Lieferbar in den Aufsetzkranz-Höhen: 15, 30 und 50 cm
Technische Daten
Uup-Wert (für die AK-Höhe 30 cm): 0,55 W/m2K bis 1,21 W/m2K gem. DIN EN 1873:2014
GFK-RAK: optional (auf Anfrage)
Brandklasse: E nach EN 13501-1
PVC-AK
PVC-AK
PVC-AK
Dieser Aufsetzkranz ist für den Einsatz auf dem industriellen Flachdach. Sie sind doppelwandig mit stabiler innerer K-Fachwerkgeometrie aus weißem Konstruktionskunststoff (extrudiert) und umlaufend angeformter Nase zum Einhängen des OPTIMAL-Dachanschluss-Systems (optional). Die Ecken sind wasserdicht spiegelverschweißt.
Eigenschaften
Aufsetzkranz 1-teilig / gedämmt
Aufsetzkranz komplett vormontiert zur Direktmontage auf / in Dachfläche
Aufsetzkranz aus doppelwandigem PVC-Profil mit innerer stabilisierender Fachwerkgeometrie
Produktausstattung
PVC-Aufsetzkranz (1-teillig) mit 35 mm Profildicke
Oberflächen: RAL 9010
Einsetzbar für RWA-Geräte mit den verschiedenen Firejet®-Öffnerbeschlag-Systemen – geprüft nach DIN EN 12101-2
Einsetzbar für Treppenhaus-RWA-Geräte nach LBO mit verschiedenen 24V-Elektroantrieben und RWA-Zentralen
Lieferbar in den Nenngrößen 60 x 60 / 50 x 100 cm bis 270 x 270 cm / 200 x 300 cm 100 x 100 cm bis 200 x 200 cm / 200 x 300 cm (RWA-Ausführung)
Lieferbar in den Aufsetzkranz-Höhen: 15, 30 cm (RWA-Ausführung nur 30 cm)
Technische Daten
Uup-Wert (für die AK-Höhe 30 cm): 1,25 W/m2K gem. DIN EN 1873:2014
PVC-AK: (PVC / Luft / PVC)
Brandklasse: E nach EN 13501-1
GFK-Aufsetzkränze mit TRP-Seitenabkantung
GFK-Aufsetzkränze mit TRP-Seitenabkantung
GFK-Aufsetzkränze mit TRP-Seitenabkantung
Dieser Aufsetzkranz ist für den Aufbau auf alle profilierten Dachoberschalen (Doppelschalen und Thermo-/Iso-Dächer) sowie Wellprofil-Dächer und Stehfalzsysteme geeignet.
Eigenschaften
Aufsetzkranz 1-teilig / gedämmt
Aufsetzkranz komplett vormontiert zur Direktmontage auf / in Dachfläche
Werkseitig angeformter Seitenabkantung aus GF-UP
Aufsetzkranz-Kopf verstärkt
Produktausstattung
GFK-Aufsetzkranz (1-teillig) mit 20 mm PU-Dämmung (Standard) optional 40, 60, 80 und 100 mm PU-Dämmung erhältlich
Oberflächen: RAL 9010 Einsetzbar für RWA-Geräte mit den verschiedenen Firejet®-Öffnerbeschlag-Systemen – geprüft nach DIN EN 12101-2
Einsetzbar für Treppenhaus-RWA-Geräte nach LBO mit verschiedenen 24V-Elektroantrieben und RWA-Zentralen
Lieferbar in den Nenngrößen 60 x 60 / 50 x 100 cm bis 220 x 220 cm / 200 x 300 cm
Lieferbar in den Aufsetzkranz-Höhen: 15, 30 und 50 cm (RAK 30 cm)
Technische Daten
Uup-Wert (für die AK-Höhe 30 cm): 0,55 W/m2K bis 1,21 W/m2K gem. DIN EN 1873:2014
GFK-RAK: optional (auf Anfrage)
Brandklasse: E nach EN 13501-1
Weitere Informationen: Lichtkuppel-Aufsetzkränze
- *)
- Anmerkung: Die Angabe technischer Werte beziehen sich i.d.R. auf das Referenzprodukt gem. DIN EN 1873 mit der Bestellgröße 120 x 120 cm. Angaben zu Aufsetzkränzen überdies mit der AK-Höhe 30 cm.
