Rauchabzugs- und Lüftungsflügel

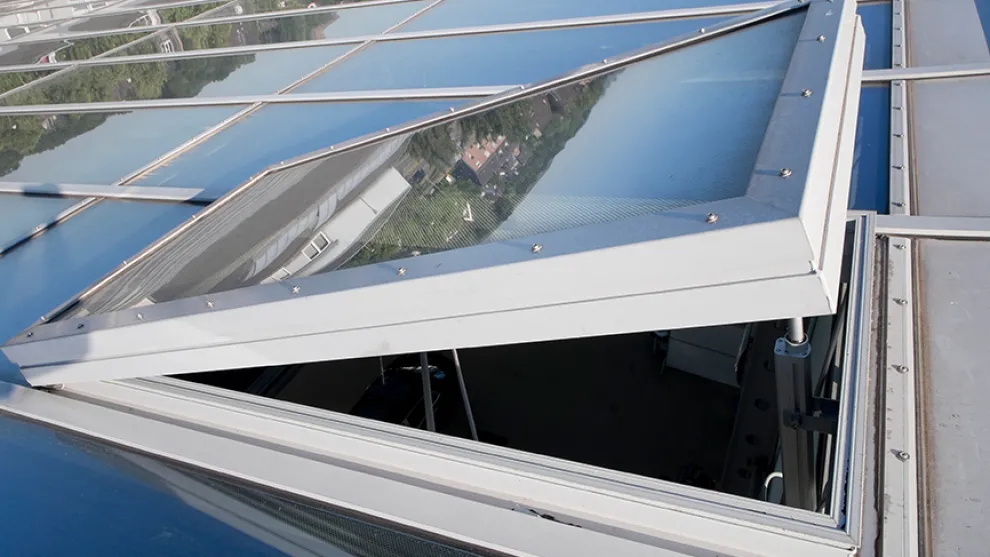

Ventria TG-Flügel — Rauchabzugs- und Lüftungsflügel
Der Ventria TG-Flügel aus hochwertigen Aluminiumprofilen eignet sich sowohl für den qualifizierten Rauch- und Wärmeabzug nach DIN EN 12101-2 als auch zur täglichen Be- und Entlüftung. Die umlaufende thermische Trennung des Basis- und Flügelprofils ermöglichen gute Dämmeigenschaften.
Die Betätigung des Flügels kann elektrisch oder pneumatisch erfolgen. Er ist für Dachneigungen von 0° bis 90° geeignet und als Einzel- oder Doppelflügel erhältlich.
Eigenschaften
Geprüft nach DIN EN 12101-2 mit CE-Kennzeichnung
Dichtigkeit durch das Labyrinth-Dichtungssystem und den integrierten Schwallwasserschutz
Wärmedämmung durch umlaufend thermisch getrennte Aluminiumprofile
Geschweißte Eckverbindungen gestatten dauerhafte Formstabilität

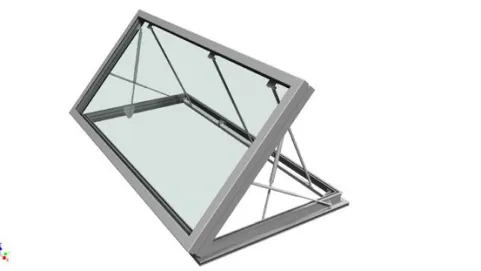

3D-Darstellung eines geöffneten Ventria TG-Flügels
Technische Daten
Maximale Breite: 2.800 mm
Maximale Länge: 2800 mm
Ansichtsbreite: 75 mm
Öffnungswinkel bis 90° möglich
U-Wert der Verglasung bis zu 0,5 W/m2K
Antrieb pneumatisch oder elektrisch (24V und 230V)
Produktausstattung
Einsetzbar als Kipp- oder Klappflügel
Für Dachneigungen von 0° bis 90°
Als Einzel- oder Doppelflügel möglich
Luftdurchlässigkeitsklasse nach EN 12207:1999-11-Klasse 4
Schlagregendichtheit nach EN 12208:1999-11 – Klasse 9A
Widerstandsfähigkeit bei Windlast nach EN 12210:1999-11 – Klasse C5/B5
Bis -25°C in Kältekammer getestet
Mit Kettenschubmotoren funktionsfähig nach Brandversuch
Ventria 3 – Flügel

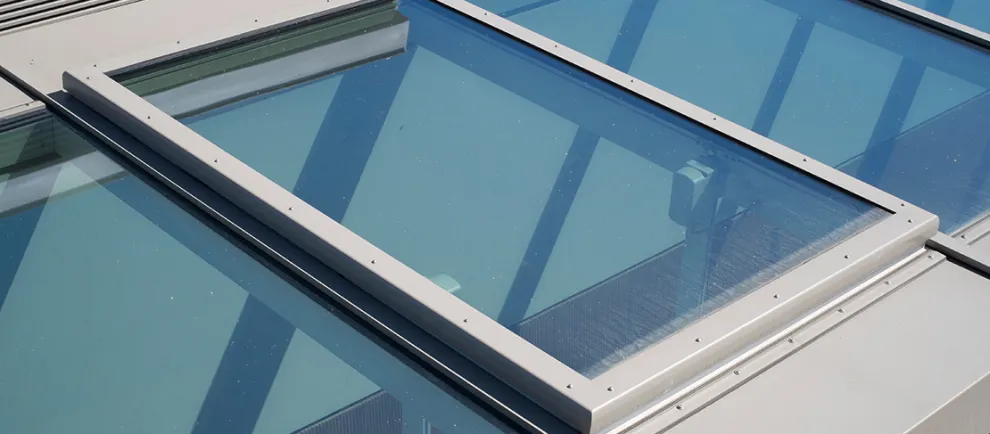

VENTRA 3 – Flügel — Der zuverlässige Systemflügel für RWA und Lüftung
Ventria 3 – Flügel — Der zuverlässige Systemflügel für RWA und Lüftung
Der Ventria 3-Systemflügel (zum Patent angemeldet) aus hochwertigen Aluminiumprofilen kann als Rauch- und Wärmeabzugsgerät oder zur täglichen Lüftung eingesetzt werden. Die umlaufende thermische Trennung sowie die optimierte Kammer- und Stegausbildung des Rahmen- und Flügelprofils ermöglichen Wärmedämmwerte von Uw = 1,2 W/m2K im geschlossenen Zustand.
Eigenschaften
Systemflügel mit flacher Bauhöhe zur täglichen Lüftung und für den qualifizierten Rauch- und Wärmeabzug
Mit umfassender Umweltproduktdeklaration (EPD) nach ISO 14025 und EN 15804
Geprüft nach DIN EN 12101-2 mit CE-Kennzeichnung
Große Flügelflächen bis 6,0 m2 möglich, je nach Funktion und Verglasung
Schlagregendichtheit durch das umlaufende Labyrinth-Dichtungssystems und den integrierten Schwallwasserschutz
Wärmedämmung durch besondere Kammer- und Stegausbildung sowie umlaufende thermische Trennung
Geschweißte Eckverbindungen gestatten dauerhafte Formstabilität
3D-Darstellung eines geöffneten Ventria 3-Flügels
Technische Daten
Maximale Breite: 3.000 mm
Maximale Länge: 3.000 mm
Ansichtsbreite: 104 mm
Maximale Flügelfläche bis 6,0 m2 (Lüftung)
Füllgewichte bis zu 75 kg/m2
Öffnungswinkel bis 90° möglich
Uw-Wert = 1,2 W/m2K (Referenzwert)
Antrieb pneumatisch oder elektrisch (24V und 230V)
Produktausstattung
Einsetzbar als Kipp- oder Klappflügel
Für Dachneigungen von 0° bis 90°
Als Einzel- oder Doppelflügel möglich
Luftdurchlässigkeitsklasse nach EN 12207:1999-11-Klasse 4
Schlagregendichtheit nach EN 12208:1999-11 – Klasse E1950
Widerstandsfähigkeit bei Windlast nach EN 12210:1999-11 – Klasse C5/B5
Bis -25°C in Kältekammer getestet
Mit Kettenschubmotoren funktionsfähig nach Brandversuch
Weitere Informationen: Ventria - Komfortlüftung und Rauchabzug für BA-Verglasungssysteme
