Außenluftdurchlässe AIR CONTROL und Schalldämmlüfter / Zwischenwandlüfter AIR CONTROL FLAT
Außenluftdurchlässe AIR CONTROL
Mit den passiven Außenluftdurchlässen AIR CONTROL lassen sich Lüftungslösungen nach DIN 1946-6 und DIN 18017-3 individuell planen. Mithilfe der Verwendung unterschiedlicher Schalldämmelemente können auch erhöhte Schallschutzanforderungen nach DIN 4109-1 erfüllt werden. Die Vielzahl an Montagemöglichkeiten ermöglicht die Abbildung fast jeder benötigten Geometrie.
Eignung und Einsatz
Die modularen AIR CONTROL Außenluftdurchlässe werden individuell und maßgerecht nach Kundenvorgaben gefertigt. Das modulare Rohbau-Ringmodul-Set (mit Durchmessern von DN 100, DN 125 oder DN 150) der Außenluftdurchlässe besteht aus gesteckten Segmentringen und gewährt maximale Flexibilität auf der Baustelle. Bautoleranzen können einfach und schnell ausgeglichen werden.
Besonders geeignet ist die AIR CONTROL Baureihe daher für den Einsatz im Geschosswohnungsbau, Gewerbebau, in Hotels, Kindergärten und/oder Einfamilienhäusern.
Der Schalldämmlüfter ist innenseitig verschließbar und der Luftvolumenstrom zwischen 0-100 % mechanisch regelbar. Durch die abnehmbare Blende ist das Lüftungsgerät zu Revisions- und Reinigungszwecken frei zugänglich.
Alle Lüfterbauteile bestehen aus lufthygienischen, faserfreien Komponenten; außenseitige Gitter/Blenden und Befestigungen sind aus Aluminium, Edelstahl oder Kunststoff und für den dauerhaften Witterungseinfluss ausgelegt.
Montagemöglichkeiten
gerade durch die Wand
unter der Fensterbank bündig eingeputzt
Fensterlaibung horizontal
Fensterlaibung mit schrägem Verzug nach unten
mit vertikalem Verzug nach oben/unten, abgewinkelt
mit horizontalem Verzug zur Seite, abgewinkelt
in der Brüstung
im Sturz
im Dach
im Kniestock

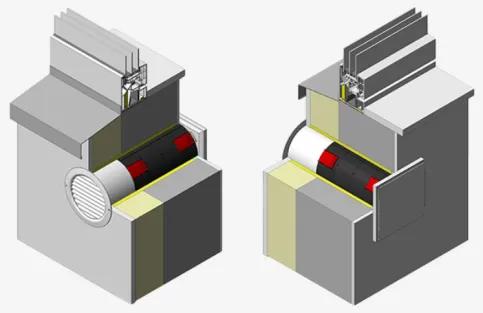

Außenluftdurchlass AIR CONTROL, Montage gerade durch die Wand (links Außenansicht, rechts Innenansicht)

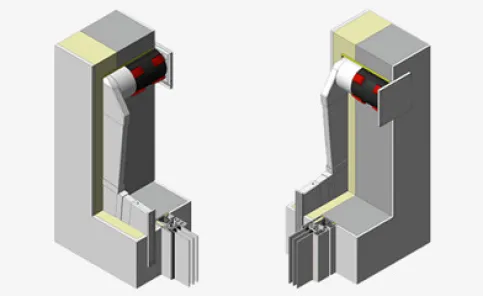

Außenluftdurchlass AIR CONTROL, Montage in der Laibung mit schrägem Verzug nach unten (links Außenansicht, rechts Innenansicht)

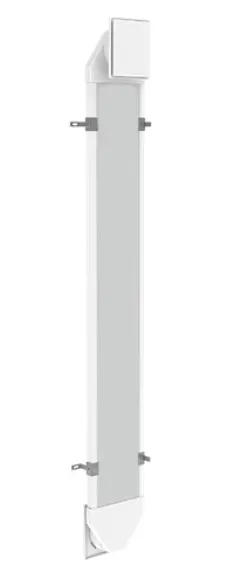

Schalldämmlüfter / Zwischenwandlüfter AIR CONTROL FLAT
Schalldämmlüfter / Zwischenwandlüfter AIR CONTROL FLAT
AIR CONTROL FLAT Schalldämmlüfter sind als Zuluft-/Nachströmelemente in der Außenwand (Schutz vor Außenlärm) oder als Zwischenwandlüfter (innerer Schallschutz) einsetzbar und stehen für hohe Luftleistungen bei geringem Platzanspruch.
Die typischen Einsatzgebiete sind weitestgehend projektbezogen und lösungsorientiert
in der Glasarchitektur (z. B. bei raumbreiten/deckenhohen Verglasungen)
innerhalb von Dachkonstruktionen, Gauben etc.
bei Zwischenwänden (ab ca. 100 mm)
Dabei steht ein breites Sortiment an Verbindungselementen, Bögen und Blenden für die individuelle Projektlösung zur Verfügung.
Kernstück der AIR CONTROL FLAT Baureihe ist der Flachkanal in den geprüften Längen 500, 1000, 1500 mm. Dabei werden Normschallpegeldifferenzen bis zu 65 dB Dn,e,w erreicht.
In Kombination mit runden Modulen aus der AIR CONTROL Reihe mit DN 100 oder DN 125 ist die AIR CONTROL FLAT Baureihe insbesondere für komplexe Objekten geeignet.
