WAREMA Raffstoren

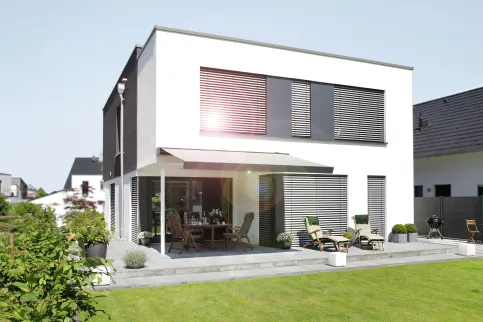

Basis-Raffstoren
Basis-Raffstoren von WAREMA können in nahezu jede Fassade integriert werden und eignen sich sowohl für Neubau als auch Renovierung. Durch unterschiedlichste Farben und Lamellenformen wird eine völlige Gestaltungsfreiheit ermöglicht.
max. Breite | 5000 mm |
max. Höhe | 5000 mm |
max. Fläche | 25 m2 |
Lamellenbreite | 50/ 60/ 73/ 80/ 90/ 93/ 100 mm |
Anwendungsbereiche | Neubau, Renovierung, Wintergarten, Pfosten-Riegel-Fassade, in der Laibung, hinterlüftete Fassade, Doppelfassade, innen |
Lösungen für den Rettungsweg | SecuKit (2. Rettungsweg), Notstrom-Kit (2. Rettungsweg), Akkugestütztes Notraff-Set (1. und 2. Rettungsweg), Zusatzhandkurbel (2. Rettungsweg), Akku-Modul UP (2. Rettungsweg) |
Zusatzausstattungen | SenSigna - Frühwarnsystem, Eckverbinder, Schneller Terrassenmotor, Windstabile Ausführung, Tageslicht-Transportelement, Arbeitsstellung |
Antrieb | Motor, optional: Schneller Terrassenmotor, Solar-Antrieb, Kurbel |

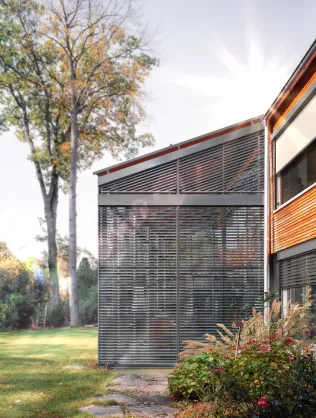

Freitragende Raffstoren
Bei den freitragenden Raffstoren von WAREMA werden die Führungsschienen direkt an der Blende des Raffstores verschraubt. Diese muss nicht an der Fassade befestigt werden. Je nach Anforderung werden die Blenden auf oder zwischen den Führungsschienen montiert.
max. Breite | 4000 mm |
max. Höhe | 5000 mm |
max. Fläche | 13 m2 |
Lamellenbreite | 60/ 73/ 80/ 90/ 93/ 100 mm |
Anwendungsbereiche | Neubau, Renovierung, Pfosten-Riege-Fassade, Wintergarten, Nachrüstung auf gedämmten Fassaden |
Lösungen für den Rettungsweg | SecuKit (2. Rettungsweg), Notstrom-Kit (2. Rettungsweg), Akku-Modul UP (2. Rettungsweg) |
Zusatzausstattungen | SenSigna - Frühwarnsystem, Schneller Terrassenmotor, Windstabile Ausführung, Tageslicht-Transportelement, Arbeitsstellung |
Antrieb | Motor |

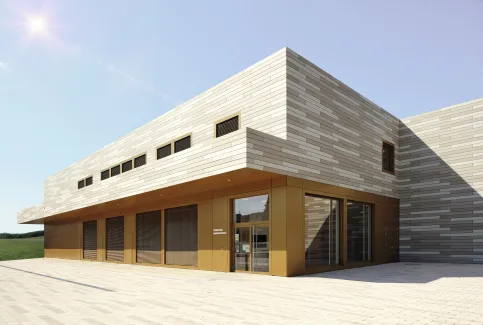

Pfosten-Riegel-Raffstoren
Die WAREMA Pfosten-Riegel-Raffstoren bieten eine optimale Kombination aus Funktionalität und Design für die Integration in Pfosten-Riegel-Fassaden. Das System ermöglicht durch einen minimalen Blendenabstand von nur 25 mm zur Fassade und den Einsatz schmaler Führungsschienen oder Seilführungen eine hervorragende Anpassung und Integration in die Fassadenstruktur.
Schienenführung | Seilführung | |
max. Breite | 3950 mm | 3950 mm |
max. Höhe | 5000 mm | 4000 mm |
max. Fläche | 19,7 m2 | 15,8 m2 |
Antrieb | Motor | Motor |

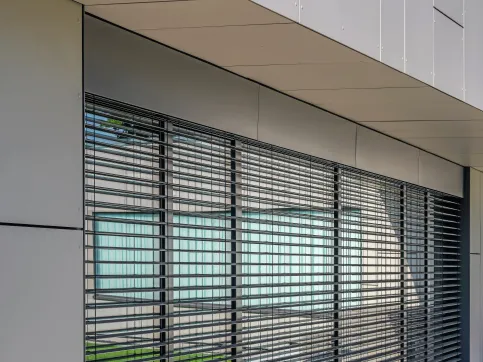

Schacht-Raffstoren
Schacht-Raffstoren von WAREMA können problemlos in Wärmedämmverbundsysteme oder anderen Schächten angebracht werden - verdeckt oder sichtbar.
max. Breite | 4000 mm |
max. Höhe | 4000 mm |
max. Fläche | 16 m2 |
Lamellenbreite | 60/ 73/ 80/ 90/ 93 mm |
Anwendungsbereiche | Neubau, Renovierung, in bauseitigem Schacht |
Lösungen für den Rettungsweg | SecuKit (2. Rettungsweg), Notstrom-Kit (2. Rettungsweg), Akku-ModulUP (2. Rettungsweg) |
Zusatzausstattungen | Integriertes Geländersystem VisioNeo Sun, SenSigna - Frühwarnsystem, schneller Terrassenmotor, Arbeitsstellung, Tageslicht-Transportelement |
Antrieb | Motor, optional: Schneller Terrassenmotor, Kurbel |
Fenster-System-Raffstoren
Mit Fenster-System-Raffstoren von WAREMA profitieren die Bewohner von einem energieeffizienten Sonnenschutz, der nahtlos und ohne Wärmebrücken, offen oder verdeckt in Wärmedämmverbundsystemen angebracht werden kann.
max. Breite | 4000 mm |
max. Höhe | 4000 mm |
max. Fläche | 16 m2 |
Lamellenbreite | 73/ 80/ 90/ 93 mm |
Anwendungsbereiche | Neubau, Renovierung |
Lösungen für den Rettungsweg | SecuKit (2. Rettungsweg), Akkugestütztes Notraff-Set (1. und 2. Rettungsweg), Notstrom-Kit (2. Rettungsweg), Zusatzhandkurbel (2. Rettungsweg), Akku-Modul UP (2. Rettungsweg) |
Zusatzausstattungen | Integriertes Geländersystem VisioNeo Sun, SenSigna - Frühwarnsystem, Eckverbinder, schneller Terrassenmotor, Insekten- / Pollenschutz |
Antrieb | Motor, optional: Schneller Terrassenmotor |
Vorbau-Raffstoren
Vorbau-Raffstoren von WAREMA sind ideal für Renovierungen geeignet. Sie sind ganz einfach mit Vorbau-Rollläden von WAREMA kombinierbar, und auch Insektenschutz kann jederzeit hinzugefügt werden.
max. Breite | 4000 mm |
max. Höhe | 4000 mm |
max. Fläche | 16 m2 |
Lamellenbreite | 73/ 80 mm |
Anwendungsbereiche | Neubau, Renovierung |
Lösungen für den Rettungsweg | Notstrom-Kit (2. Rettungsweg), Akku-Modul UP (2. Rettungsweg) |
Zusatzausstattungen | Integriertes Geländersystem VisioNeo Sun, SenSigna - Frühwarnsystem, Schneller Terrassenmotor, Insekten-/ Pollenschutz |
Antrieb | Motor, optional: Solar-Antrieb |

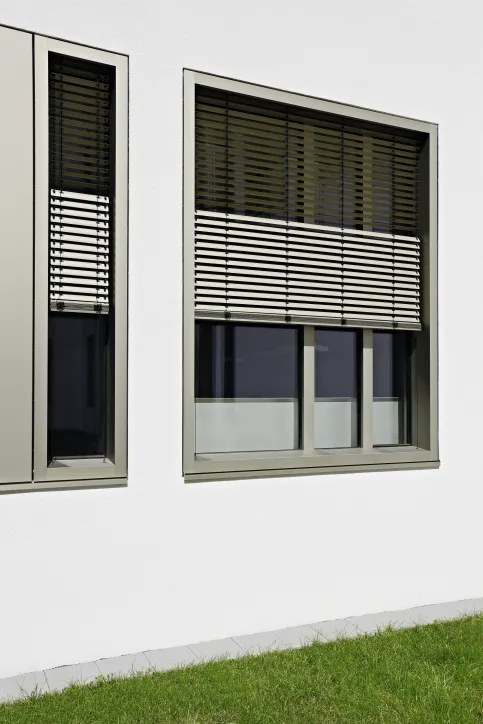

Neubau-Aufsetz-Raffstoren
Bei Neubau-Aufsetz-Raffstoren von WAREMA wird der Kasten oben auf das Fenster aufgesetzt. Auf diese Weise können Raffstore und Fenster effizient in einem Arbeitsschritt montiert werden – ideal für Neubauten und Kernsanierungen. Der Kasten lässt sich von außen und innen einputzen oder in eine Klinkerfassade integrieren. Meistens wird er direkt unter der Decke platziert, sodass maximale Fensterhöhen genutzt werden können.
max. Breite | 4500 mm |
max. Höhe | 4000 mm |
max. Fläche | 16 m2 |
Lamellenbreite | 73/ 80/ 90/ 93 mm |
Anwendungsbereiche | Neubau, Renovierung, auf dem Fensterrahmen, in der Laibung, Klinker-Fassade |
Lösungen für den Rettungsweg | SecuKit (2. Rettungsweg), Akkugestütztes Notraff-Set (1. und 2. Rettungsweg), Notstrom-Kit (2. Rettungsweg), Akku-Modul UP (2. Rettungsweg) |
Zusatzausstattungen | Integriertes Geländersystem VisioNeo Sun, Eckverbinder, SenSigna - Frühwarnsystem, Schneller Terrassenmotor, Insekten-/ Pollenschutz |
Antrieb | Motor, optional: Schneller Terrassenmotor |
Aufsetz-Raffstoren
Aufsetz-Raffstoren von WAREMA zeichnen sich durch ein kostenoptimiertes, kompaktes System mit Kunststoffkästen aus. Der Kasten sitzt oben auf dem Fensterrahmen. Für Neubauprojekte und Kernsanierungen geeignet oder in bestehende Fensteröffnungen bei Fenstertausch einsetzbar.
max. Breite | 3000 mm |
max. Höhe | 3000 mm |
max. Fläche | 9 m2 |
Lamellenbreite | 80 mm |
Anwendungsbereiche | Neubau, Renovierung |
Lösungen für den Rettungsweg | SecuKit (2. Rettungsweg), Notstrom-Kit (2. Rettungsweg), Akku-Modul UP (2. Rettungsweg) |
Zusatzausstattungen | Integriertes Geländersystem VisioNeo Sun, SenSigna - Frühwarnsystem, Schneller Terrassenmotor |
Antrieb | Motor, optional: Schneller Terrassenmotor |
Schräg-Raffstoren
Schräg-Raffstoren von WAREMA sind die maßgeschneiderte Lösung für ein einheitliches Aussehen des Gebäudes, da sie mit anderen WAREMA Raffstoren kombiniert werden können.
max. Breite | 2510 mm |
max. Höhe | 3900 mm |
max. Fläche | 7 m2 |
Lamellenbreite | 80 mm |
Anwendungsbereiche | Neubau, Renovierung, Pfosten-Riegel- Fassade, Wintergarten, vor der Fassade, in der Laibung |
Lösungen für den Rettungsweg | Notstrom-Kit (2. Rettungsweg) |
Antrieb | Motor, optional: Solarantrieb |
Hintergrundinformationen: Anwendung und Eigenschaften von Raffstoren
Lösungen für den Rettungsweg
SecuKit für Raffstoren

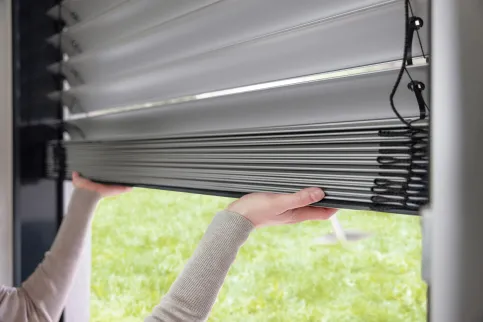

WAREMA Raffstoren mit SecuKit verfügen standardmäßig über einen motorbetriebenen Antrieb. Im Notfall arretiert die Endschiene durch einfaches Anheben auf vordefinierter Höhe seitlich in den Führungsschienen und gibt den Weg nach draußen frei.
Mögliche Integration
Basis-, Fenster-System-, Vorbau-, Neubau-Aufsetz-, Aufsetz- und Schacht-Raffstoren
Weitere Information zum SecuKit für Raffstoren
Notstrom-Kit
Das Notstrom-Kit ist eine Komfortsteuerung, die bei Unterbrechung der Stromversorgung ein Hochfahren von bis zu drei angeschlossenen Raffstoren mit 230 V Antrieb gewährleistet. Nur fünf Minuten nach der Problembehebung oder bei Betätigung der manuellen Rücksetzung (Reset) kann der Raffstore wieder wie zuvor bedient werden.
Mögliche Integration
Basis-, Fenster-System-, Vorbau-, Aufsetz-, Schacht- und Freitragende Raffstoren
Weitere Information zum Notstrom-Kit
Akkugestützes Notraff-Set
Das akkugestützte Notraff-Set fährt den Raffstore über einen Zusatzantrieb mit einer Geschwindigkeit von circa 1 m/s hoch - manuell ausgelöst über den Taster oder automatisch über die Brandmeldezentrale. Die Hochfahrgeschwindigkeit ist angelehnt an die Mindestöffnungszeit automatischer Türsysteme nach DIN 18650-1. So können z.B. Glastüren oder Fenster als Rettungswege genutzt werden.
Mögliche Integration
Basis-, Fenster-System,- Neubau-Aufsetz- und Freitragende Raffstoren
Weitere Information zum Akkugestützes Notraff-Set

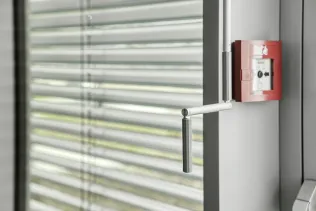

Motor mit zusätzlicher Handkurbel (ZHK)
Raffstoren mit Motorantrieb können bei Stromausfall oder Defekt manuell mittels einer zusätzlichen Handkurbel bedient werden. Es handelt sich dabei um ein redundantes System (immer bedienbar). Nach der Bedienung im Notfall ist es sofort wieder einsatzbereit.
Weitere Informationen zur zusätzlichen Handkurbel
Mögliche Integration
Basis-Raffstoren
Legende
1. Akku-Modul UP
2. Akku
3. Raffstore/ Rollladen 12 V DC
4. Rauchmelder
5. Taster
Akku-Modul UP
Das Akku-Modul UP eignet sich dank seiner kompakten Bauweise zur Montage in einer Unterputzdose und sorgt im Notfall für ein sicheres Hochfahren der Raffstoren mit Gleichstromantrieb. Eine Fehlbedienung ist ausgeschlossen.
Mögliche Integration
Basis-, Fenster-System-, Vorbau-, Aufsetz-, Schacht- und Freitragende Raffstoren
Weitere Informationen zum Akku-Modul UP
Zusatzausstattungen
© Conne van d Grachten
Die leistungsstarke Windra Flachlamelle
Gerade an hohen Gebäuden ist der außenliegende Sonnenschutz auch hohen Windgeschwindigkeiten ausgesetzt. Mit der Windra Flachamelle 80 WF bietet WAREMA die derzeit windstabilste Flachlamelle am Markt.
Eigenschaften
Höchste Stabilität bei Windgeschwindigkeiten bis zu 90 km/h
Hohe Belastbarkeit auch bei Seilführung
Filigrane Form einer optimierten Geometrie für harmonische Fassadengestaltung
Längere Nutzungsdauer für ein noch effizienteres Energie- und Sonnenlichtmanagement
Einfache Planung und Integration dank gleicher Pakethöhe wie bei der bewährten randgebördelten Lamelle 80 S
Weitere Informationen zur Windra Flachlamelle

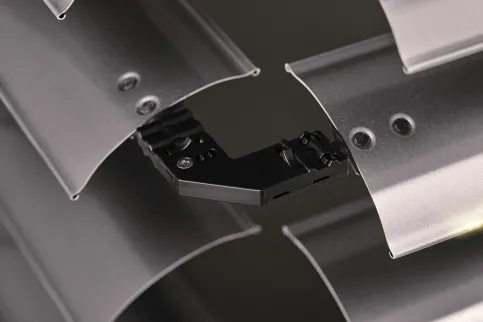

Lösung für Ecksituationen

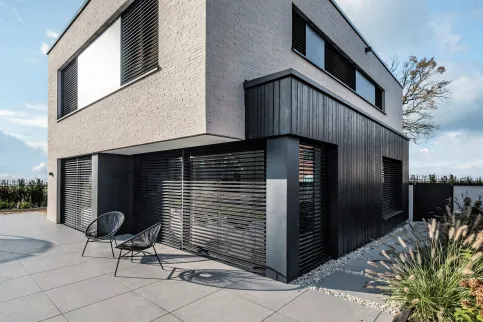

Mit dem Eckverbinder können Raffstoren an Ecksituationen ganz ohne störende Führung an der Ecke realisiert werden - für eine unverbaute Sicht auf die moderne Ganzglasecke.
Mögliche Integration
Basis-, Fenster-System- und Neubau-Aufsetz-Raffstoren
Weitere Informationen zum Eckverbinder

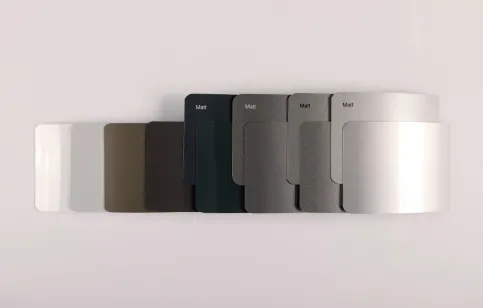

Selection matt: Matte Oberflächen für Raffstore-Lamellen
Raffstore-Lamellen weisen nach dem WAREMA Standard eine seidenglänzende Oberfläche auf.
Auf Wunsch können die Farben RAL 7016, 9006, 9007 und DB 703 ohne Mehrpreis "in Matt" ausgeführt werden. Je nach Bedarf können auch die Oberflächen der Aluminiumteile matt ausgeführt werden.
Mögliche Integration
Möglich bei allen gängigen Lamellengeometrien: Zetra Lamelle (80 Z), 80 bzw. 60 mm randgebördelte und Flachlamelle, 90 und 93 mm Abdunkelungslamelle.
Weitere Informationen zu Lamellenfarben
Windstabile Raffstoren
Die windstabilen Raffstoren von WAREMA sind besonders stabil und langlebig und eignen sich daher für hohe Gebäude oder windige Regionen bis Anfang Windstärke 10.
Weitere Informationen zu windstabilen Raffstoren
Tageslicht-Transportelement
Raffstoren mit dem Tageslicht-Transportelement von WAREMA leiten ausreichend Licht in den Raum, ohne dass störende Blendeffekte entstehen. Der Raffstore ist in der Höhe aufgeteilt - die unteren Lamellen sind geschlossen, der obere Bereich bleibt in waagerechter Stellung. Ideal für den Arbeitsplatz oder den Konferenzraum - aber auch für das heimische Wohnzimmer.
Weitere Informationen zum Tageslicht-Transportelement
Arbeitsstellung
Raffstoren mit Arbeitsstellung fahren mit einem Neigungswinkel von 38° tief. So wird es beim Herunterfahren des Raffstores im Raum nicht dunkel und die Sicht nach außen bleibt erhalten.
Weitere Informationen zur Arbeitsstellung

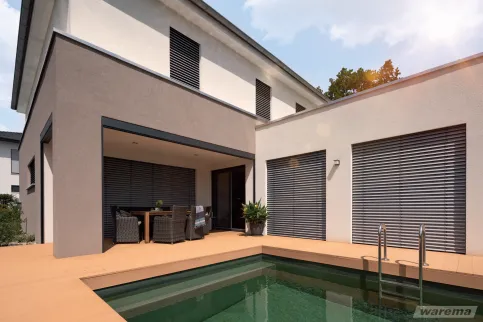

Schneller Terrassenmotor
Raffstoren mit schnellem Terrassenmotor geben Terrassentüren in unter 20 Sekunden frei und werden somit dreimal schneller nach oben gefahren als bei einem Standard-Motor.
Mögliche Integration
Basis-, Fenster-System-, Aufsetz- und Freitragende Raffstoren
Weitere Informationen zum STM

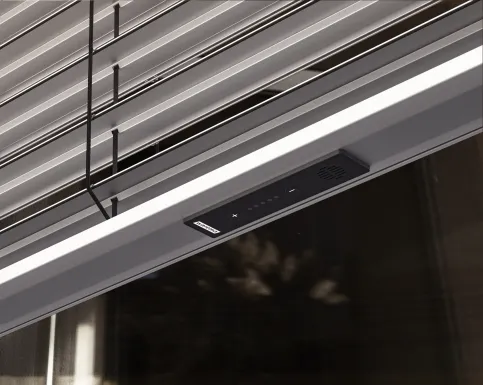

Das Frühwarnsystem SenSigna erkennt Hindernisse und untypische Bewegungen
Signalgeber SenSigna
Das akustische Frühwarnsystem SenSigna von WAREMA warnt vor Einbruchversuchen. Bei untypischen Bewegungen, die sich von gewöhnlicher Nutzung und Witterungseinflüssen unterscheiden, ertönt ein lautes Warnsignal von etwa 90 dB.
Mögliche Integration
Basis-, Fenster-System-, Aufsetz-, Vorbau-, Schacht- und Freitragende Raffstoren
Weitere Informationen zu SenSigna.
Insekten- / Pollenschutz
Insektenschutz ab Werk in unterschiedliche Raffstorentypen integrierbar.
Eigenschaften
Hochtransparent für eine brillante Durchsicht und nahezu uneingeschränkten Lichteinfall; Ideale Luftzirkulation - für maximalen Wohnkomfort
Mögliche Integration
Fenster-System-Raffstoren, Vorbau-Raffstoren, Neubau-Aufsetz-Raffstoren, Schacht-System-Raffstoren
Weitere Informationen zu Insektenschutz
Omnexo
Die Steuerung Omnexo führt Lamellen winkelgenau dem Sonnenstand nach. Dabei berücksichtigt sie sogar schräg von der Seite einfallendes Sonnenlicht. Grundlage für diese Stellung der Raffstoren-Lamellen, bei der keine Blendung für die Nutzer im Raum entsteht (Cut-Off), sind die geographische Lage des Gebäudes, Uhrzeit und Datum. So wird die höchstmögliche Tageslichtausbeute erzielt, ohne dass Sonnenstrahlen direkt in den Raum gelangen – ideal für blendfreies Arbeiten.
Weitere Informationen zu Omnexo
