Kabelbox 3S

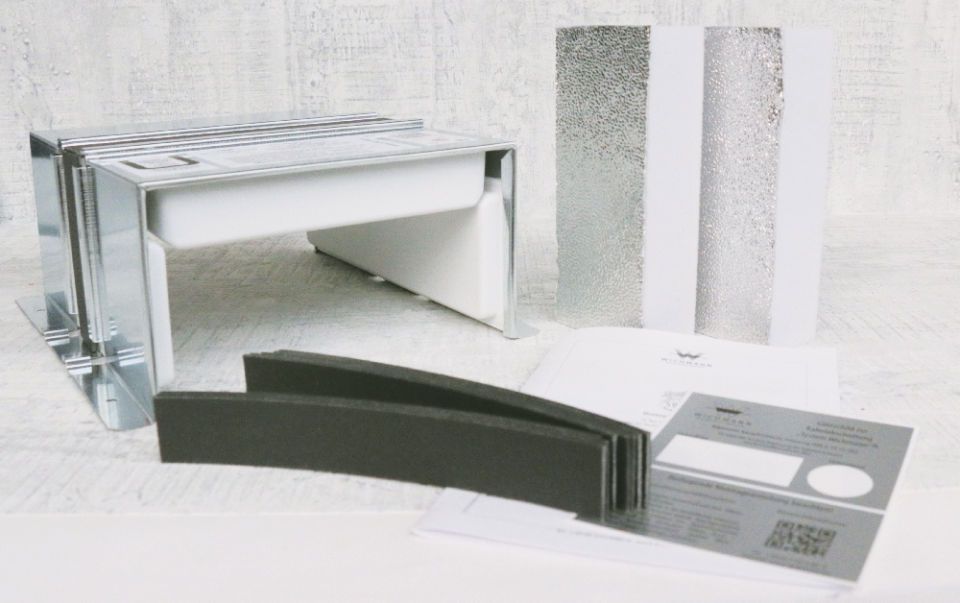

3S-Box „System Wichmann“ ® Z-19.15-202 - Feuerbeständige S90 Abschottungen von Kabeldurchführungen in Decken und Wänden. Die dreiseitige Kabelbox besteht aus einem verzinkten Stahlblechgehäuse, ausgekleidet mit im Brandfall aufschäumendem Brandschutzmittel. Die Brandabschottung ist funktionell von der Kaltrauchabdichtung getrennt und funktioniert unabhängig von der Abdichtung. Die Funktionsfähigkeit der Kabelbox wird bei Nachbelegungsarbeiten nicht unterbrochen. Die Kabelabschottung wird als industriell vorgefertigtes und funktionsfähiges sowie montagefertiges Bauelement geliefert und vor Ort eingemörtelt oder eingegipst. Die 3S Box ist die ideale Abschottungslösung für Kabel und Leerrohre, die direkt an der Decke durch die Wand ODER an der Wand durch die Decke geführt werden. Da die Box nur drei Seiten hat, wird an der offenen Seite zwischen Wand bzw. Decke und der offenen Seite der Kabelbox ein Grafitstreifen aufgeklebt. Anschließend wird die Box unter die Decke bzw. an die Wand geschraubt. Falsch- und Überbelegungen sind bauartbedingt nahezu ausgeschlossen. Die enthaltenen EasyFoam-Schaumstopfen dienen zur Kaltrauchabdichtung. Sie haben eine wesentlich geringere Dichte und sind somit leichter und schneller zu verarbeiten als beispielsweise Brandschutz-Stopfen. Die Abdichtung zu den Kabeln und zum Gehäuse erfolgt mit einem dauerelastischen Dichtstoff (z.B. Silikon oder Acryl) oder mit dem EasyFoam Brandschutzmontageschaum B1. Einbau unter Decken in leichten Trennwänden und massiven Wänden ab 100 mm Dicke. Einbau an Massivwänden in massiven Decken ab 150 mm Dicke. Die Kabelbox kann zu 100 % u.a. mit Kabeln aller Art (ohne Begrenzung des Kabeldurchmessers) und mit Elektroinstallationsleerrohren nach DIN EN 61386 mit und ohne Kabelbelegung bis zu einem Durchmesser von 63 mm belegt werden. Zudem kann die abgedichtete Kabelbox ohne Belegung als Reserveschott verbaut werden. Bei der Belegung sind keine Abstände zwischen Kabeln, Kabeln und Leerrohren und Leerrohren untereinander notwendig. Innerhalb der Leerrohre gibt es keine zusätzliche Begrenzung der Kabelarten und der Kabeldurchmesser. Ideal für den Trockenbau geeignet, da die Box bereits an der Decke befestigt werden kann, bevor die Wand fertiggestellt wird. Ebenso ist diese Kabelbox sehr einfach bei bestehenden Verkabelungen einsetzbar. Für diese Kabelbox bieten wir Blechkanalverlängerungen an, damit der Einsatz auch bei größeren Deckenstärken möglich ist. Die Montage erfolgt gemäß der beiliegenden Montageanleitung. Für den Einbau ist keine Verarbeiter-Zertifizierung notwendig.
