SYSTEM WICHMANN® Akustikboxen S, Akustikboxen E und Schall- und Rauchschutzvorsatz (SRV)
SYSTEM WICHMANN® Akustikboxen S

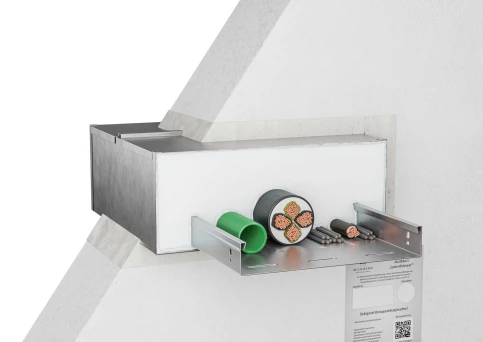

Akustikbox S Wandeinbau
Akustikbox S
Die Wichmann Akustikbox S – Schallschutzdurchführung für Kabel und Kabeltragesysteme.
Die Akustikbox S ermöglicht mit ihrem Befestigungssystem ein Einhängen an der Kabeltrasse zur Schallentkopplung und leichten Montage. Das Befestigungssystem kann flexibel an die Breite der jeweiligen Kabeltrasse angepasst werden, sodass die gleiche Akustikbox für alle kleineren Kabeltrassen verwendet werden kann. Die Akustikbox S wird in der Wand- oder Deckenöffnung vollflächig und fugendicht eingemörtelt.
SYSTEM WICHMANN® Akustikboxen E

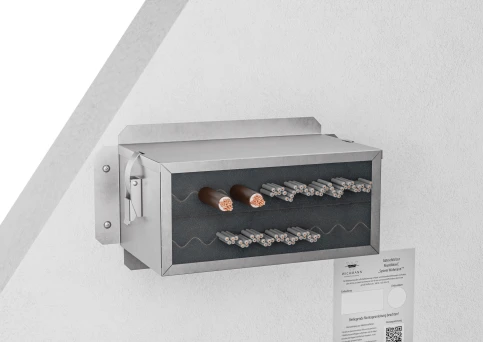

Akustikbox E Wandeinbau

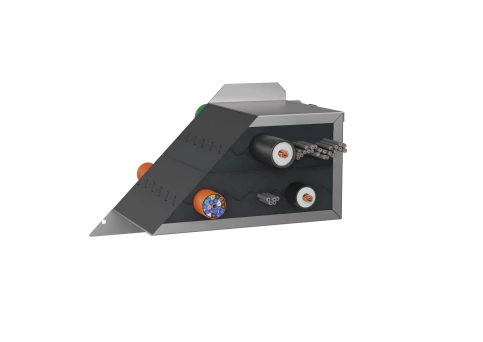

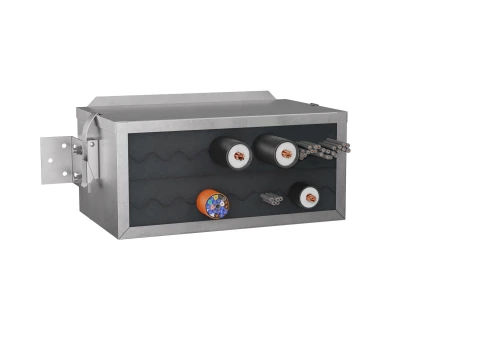

Akustikbox E
Die Wichmann Akustikbox E ist mit Waffelschaumstoff ausgekleidet und wird von beiden Seiten auf die Wand oder die Decke geschraubt. Die Kabel werden zwischen die Schaumstofflagen gelegt und die Box wird mithilfe der Spannverschlüsse verschlossen. Eine zusätzliche Abdichtung entfällt. Die Akustikbox ist jederzeit revisionierbar und kann flexibel an die Belegung angepasst werden.
Technische Daten Akustikbox E
Die Akustikbox E wird mit entsprechend der Bauart geeigneten Schrauben oder Dübeln auf der Wand oder auch an der Decke befestigt. Das Maß des Gehäuses sollte dabei 1 - 2 cm größer als die Wandöffnung gewählt werden. Der Rahmen der Box liegt dann flach auf der Wand auf und dichtet mit einem Moosgummi zur Wand bzw. Decke ab. Die Tiefe der Akustikbox ist einheitlich 140 mm.
SYSTEM WICHMANN® Schall- und Rauchschutzvorsatz (SRV)

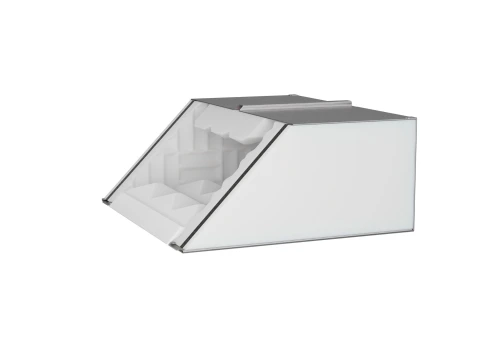

SRV Schall- und Rauchschutzvorsatz
Der Wichmann Schall- und Rauchschutzvorsatz wird vor die Wichmann Kabelbox auf die Wand geschraubt.
Er eignet sich besonders bei häufigem Kabelwechsel, da die Kabel einfach zwischen die Waffelschaumstofflagen gelegt werden und nicht mit extra Dichtmasse, wie Silikon oder Acryl, abgedichtet werden müssen.
Technische Daten Schall- und Rauchschutzvorsatz (SRV)
Die Baugrößen des SRV orientieren sich an den Außenmaßen der WD90 Kabelboxen, zu denen aufgrund der Abdichtung des SRV zum Schott jeweils noch ca. 1 cm hinzuaddiert werden muss. Die maximale Belegung des SRV richtet sich dementsprechend an die Innenmaße der zugehörigen WD90 Kabelbox. Die Bautiefe ist einheitlich 150 mm und der Deckel kann durch die Spannverschlüsse einfach abgenommen und wieder montiert werden.
